MCP 2221-I/P – Ihr Schlüssel zur nahtlosen Schnittstellenkommunikation
Suchen Sie eine zuverlässige und flexible Lösung zur Anbindung Ihrer Mikrocontroller-Projekte, Sensoren oder IoT-Geräte an Ihren PC? Der MCP 2221-I/P – USB 2.0 zu I2C/UART Konverter mit GPIO-Funktionalität ist die ideale Brücke zwischen der digitalen Welt moderner PCs und den Low-Level-Kommunikationsprotokollen Ihrer Hardware. Entwickelt für Elektronik-Enthusiasten, Ingenieure und professionelle Entwickler, löst dieser Konverter die Herausforderung, proprietäre oder ältere Hardware über den universellen USB-Port zugänglich zu machen und die Entwicklung von Embedded-Systemen erheblich zu vereinfachen.
Unvergleichliche Vielseitigkeit und Leistung
Der MCP 2221-I/P zeichnet sich durch seine außergewöhnliche Vielseitigkeit aus und übertrifft herkömmliche USB-zu-seriell-Adapter durch seine integrierte Unterstützung für I2C (Inter-Integrated Circuit) und UART (Universal Asynchronous Receiver/Transmitter) sowie zusätzliche GPIO (General Purpose Input/Output) Pins. Dies ermöglicht Ihnen, eine breite Palette von Geräten und Sensoren direkt anzusteuern, ohne komplexe Pegelwandler oder zusätzliche Hardware.
- Dual-Schnittstellen-Unterstützung: Bietet native I2C- und UART-Kommunikation über einen einzigen USB-Anschluss, was die Komplexität Ihrer Schaltungsdesigns reduziert.
- Flexible Spannungspegel: Unterstützt eine Betriebsspannung von 3,0 V bis 5,0 V, wodurch eine breite Kompatibilität mit verschiedenen Mikrocontrollern und Logikpegeln sichergestellt wird.
- Erweiterte GPIO-Funktionalität: Vier programmierbare GPIO-Pins ermöglichen zusätzliche Steuerungsmöglichkeiten und die Integration von Sensoren oder Aktoren, die keine dedizierten I2C- oder UART-Schnittstellen besitzen.
- USB 2.0 High-Speed-Kompatibilität: Gewährleistet schnelle und zuverlässige Datenübertragung für effiziente Entwicklungs- und Debugging-Prozesse.

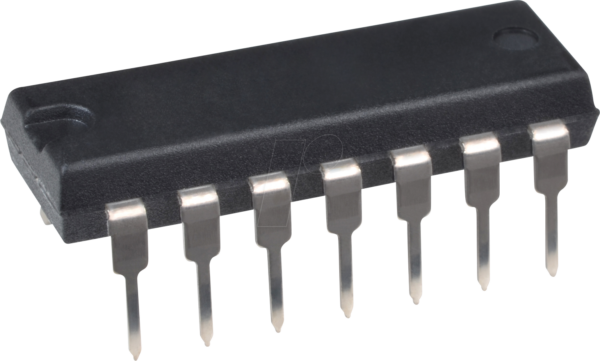

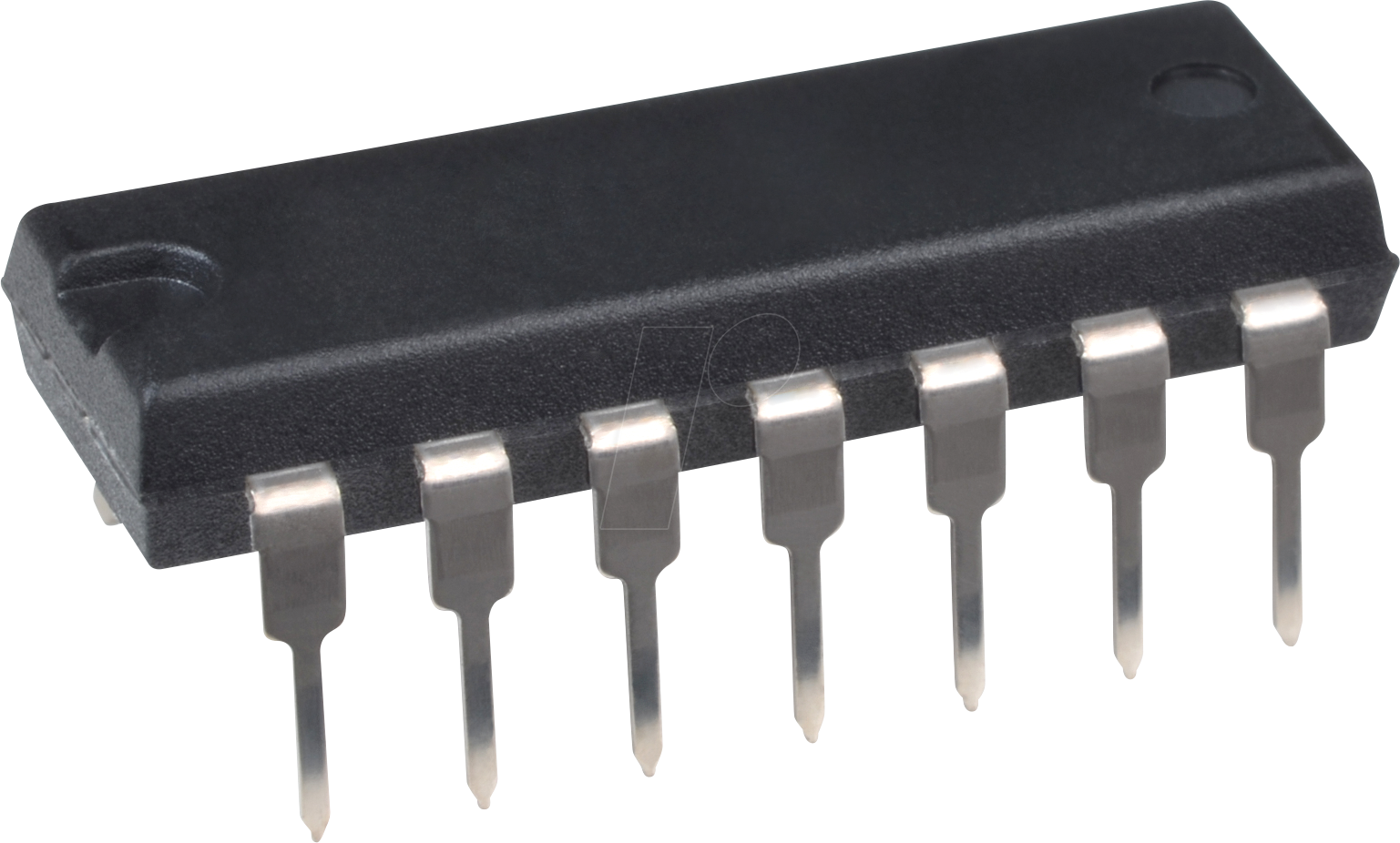

- Kompaktes DIP-14 Gehäuse: Das Standard-DIP-Gehäuse erleichtert die Integration in Breadboards, Prototypenplatinen oder kundenspezifische PCBs.
Technische Überlegenheit und Anwendungsbereiche
Der Kern des MCP 2221-I/P ist der leistungsstarke Microchip MCP2221-Chip, der für seine Robustheit und Zuverlässigkeit bekannt ist. Diese Hardware-Brücke ist nicht nur ein einfacher Konverter, sondern ein intelligentes Interface, das die Komplexität der Low-Level-Kommunikation abstrahiert. Dies bedeutet für Sie:
- Vereinfachte Entwicklung: Reduzieren Sie die Entwicklungszeit erheblich, indem Sie direkt mit I2C- und UART-Geräten interagieren können, ohne sich um komplexe Bus-Protokolle kümmern zu müssen.
- Erweiterte Debugging-Möglichkeiten: Nutzen Sie die Leistung der USB-Verbindung für präzises Debugging Ihrer eingebetteten Systeme, indem Sie Datenströme in Echtzeit analysieren können.
- Prototypen-Flexibilität: Ideal für schnelle Prototypenentwicklung im Bereich IoT, Robotik, Automatisierung und bei der Anbindung von Sensornetzwerken.
- Kompatibilität mit führender Software: Funktioniert nahtlos mit gängigen Entwicklungsumgebungen wie Arduino IDE, PlatformIO, oder proprietärer Software, die auf den MCP2221 zugreifen kann.
- Robuste Hardware-Integration: Das DIP-14-Gehäuse ist für die einfache Handhabung auf Lötplatinen und in vielen kommerziellen Einschüben optimiert.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Primäre Funktion | USB 2.0 zu I2C/UART Konverter |
| Unterstützte Schnittstellen | I2C, UART |
| Zusätzliche Funktionen | 4x programmierbare GPIO-Pins |
| Betriebsspannung | 3,0 V bis 5,0 V (Konfiguration über Software) |
| USB-Standard | USB 2.0 High-Speed (480 Mbps) |
| Gehäuseform | DIP-14 |
| Treiberunterstützung | Vollständig durch Microchip-Treiber und HID-Klassen-Treiber unterstützt |
| Anwendungsbereiche | Embedded-Systeme, Sensorik, IoT, Robotik, Prototypenentwicklung, Datenlogger |
Umfassende Anwendungsbeispiele für den MCP 2221-I/P
Der MCP 2221-I/P ist ein vielseitiges Werkzeug, das sich in einer Vielzahl von Projekten bewährt hat. Seine Fähigkeit, I2C, UART und GPIO zu kombinieren, eröffnet neue Möglichkeiten für Entwickler:
- Sensor-Integration: Lesen Sie Daten von einer Vielzahl von I2C-Sensoren wie Temperatursensoren (BMP280, BME280), Luftfeuchtigkeitssensoren (DHT22 – mit UART-Emulation), Beschleunigungsmessern und Gyroskopen direkt auf Ihrem PC aus.
- Mikrocontroller-Kommunikation: Programmieren und steuern Sie Mikrocontroller wie Arduino, ESP32 oder Raspberry Pi Pico über die UART-Schnittstelle, ohne auf zusätzliche Programmieradapter angewiesen zu sein.
- Gerätesteuerung: Nutzen Sie die GPIO-Pins, um LEDs zu schalten, Relais anzusteuern oder Signale von einfachen Schaltern zu erfassen.
- Datenprotokollierung: Erstellen Sie kostengünstige Datenlogger, indem Sie Sensordaten über I2C oder UART erfassen und auf Ihrem PC speichern.
- Automatisierungssysteme: Integrieren Sie den Konverter in kleinere Automatisierungsprojekte zur Steuerung von Lüftern, Pumpen oder anderen Aktoren.
- Reverse Engineering und Debugging: Analysieren Sie die Kommunikation zwischen bestehenden Geräten oder debuggen Sie eigene Designs, indem Sie den Datenverkehr über die I2C- oder UART-Schnittstelle mitschneiden.
Vorteile gegenüber Standard-USB-zu-Seriell-Adaptern
Herkömmliche USB-zu-Seriell-Adapter bieten oft nur eine UART-Schnittstelle. Der MCP 2221-I/P geht weit darüber hinaus, indem er:
- I2C-Unterstützung integriert: Dies erspart Ihnen die Notwendigkeit, separate I2C-Adapter oder komplexe Software-Emulationen zu verwenden, was insbesondere bei der Arbeit mit vielen I2C-basierten Sensoren einen enormen Vorteil darstellt.
- Zusätzliche GPIO-Pins bereitstellt: Diese flexiblen Ein-/Ausgänge erhöhen die Funktionalität und ermöglichen die Steuerung von Elementen, die keine dedizierten seriellen Schnittstellen haben, was die Komplexität Ihrer Hardware reduziert.
- Eine einheitliche Plattform bietet: Anstatt mehrere Adapter für verschiedene Protokolle zu benötigen, vereint der MCP 2221-I/P die Funktionalität von I2C, UART und GPIO in einem einzigen, einfach zu verwendenden Gerät.
- Programmierbare Spannungspegel bietet: Die Fähigkeit, zwischen 3,0 V und 5,0 V zu wählen, minimiert das Risiko von Beschädigungen bei der Anbindung von Geräten mit unterschiedlichen Logikpegeln und erhöht die Flexibilität Ihrer Projekte.
FAQ – Häufig gestellte Fragen zu MCP 2221-I/P – USB 2.0 zu I2C/UART Konverter, 3,0 … 5,0 V, GPIO, DIP-14
Wie wird der MCP 2221-I/P an meinen Computer angeschlossen?
Der Konverter wird über ein Standard-USB-A-zu-USB-B-Kabel (nicht im Lieferumfang enthalten) an einen freien USB-Port Ihres Computers angeschlossen. Nach der Installation der erforderlichen Treiber wird das Gerät als virtuelle COM-Port und als HID-Gerät erkannt.
Welche Treiber benötige ich für den MCP 2221-I/P?
Für die volle Funktionalität des MCP 2221-I/P werden die Treiber von Microchip Technology empfohlen. Diese sind für gängige Betriebssysteme wie Windows, macOS und Linux verfügbar. Oftmals sind die Treiber bereits im Betriebssystem integriert, oder sie können von der offiziellen Microchip-Website heruntergeladen werden.
Kann ich gleichzeitig I2C- und UART-Kommunikation nutzen?
Ja, der MCP 2221-I/P unterstützt die gleichzeitige Nutzung von I2C und UART. Sie können beispielsweise eine I2C-basierte Sensorabfrage durchführen und parallel Daten über die UART-Schnittstelle an ein anderes Gerät senden oder empfangen.
Wie werden die GPIO-Pins konfiguriert?
Die Konfiguration der GPIO-Pins erfolgt softwareseitig. Über spezielle Bibliotheken oder Tools können Sie die Pins als Ein- oder Ausgänge definieren und deren Zustand lesen oder setzen. Dies ermöglicht eine dynamische Steuerung Ihrer Hardware.
Ist der MCP 2221-I/P mit allen Mikrocontrollern kompatibel?
Der Konverter ist kompatibel mit praktisch jedem Mikrocontroller, der über eine I2C- oder UART-Schnittstelle verfügt. Die Kompatibilität bezieht sich auf die Schnittstellenprotokolle. Die Spannungspegelanpassung (3,0 V bis 5,0 V) stellt sicher, dass Sie ihn mit einer Vielzahl von Mikrocontroller-Plattformen verbinden können.
Welche maximale Datenrate unterstützt die I2C-Schnittstelle?
Die I2C-Schnittstelle des MCP 2221-I/P unterstützt die Standard-Modi, einschließlich Standard-Modus (100 kHz), Schnell-Modus (400 kHz) und Schnell-Plus-Modus (1 MHz). Die tatsächlich erreichbare Geschwindigkeit kann von der Systemlast und der Qualität der Verbindungen abhängen.
Kann ich den MCP 2221-I/P auch für Projekte mit 3,3V-Logikpegel verwenden?
Absolut. Der MCP 2221-I/P ist für einen Bereich von 3,0 V bis 5,0 V ausgelegt. Sie können ihn problemlos mit Mikrocontrollern und Geräten verwenden, die mit 3,3 V arbeiten, indem Sie die Betriebsspannung entsprechend konfigurieren.
