MCP 1755T-3302ED – Präzise Spannungsregelung für Ihre Elektronikprojekte
Wenn Sie auf der Suche nach einer zuverlässigen und stabilen Stromversorgung für Ihre anspruchsvollen Elektronikprojekte sind, bietet der MCP 1755T-3302ED LDO-Festspannungsregler eine herausragende Lösung. Dieses Bauteil ist ideal für Entwickler, Ingenieure und Hobbyisten, die eine präzise Ausgangsspannung von 3,3V mit einem Eingangsbereich von 3,6V bis 16V benötigen und dabei eine Ausgangsstromstärke von bis zu 300mA zuverlässig liefern müssen. Der MCP 1755T-3302ED minimiert Rauschen und Störungen und gewährleistet so die optimale Leistung Ihrer empfindlichen Schaltungen.
Überlegene Leistung und Zuverlässigkeit des MCP 1755T-3302ED

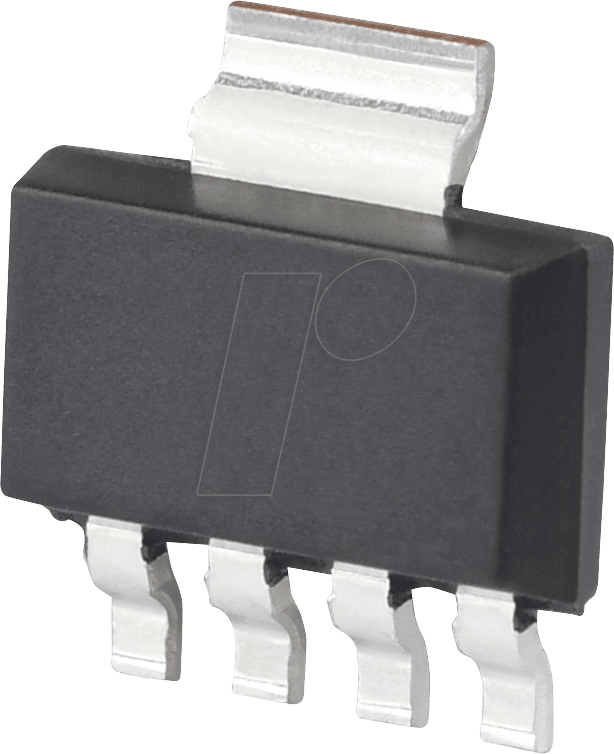

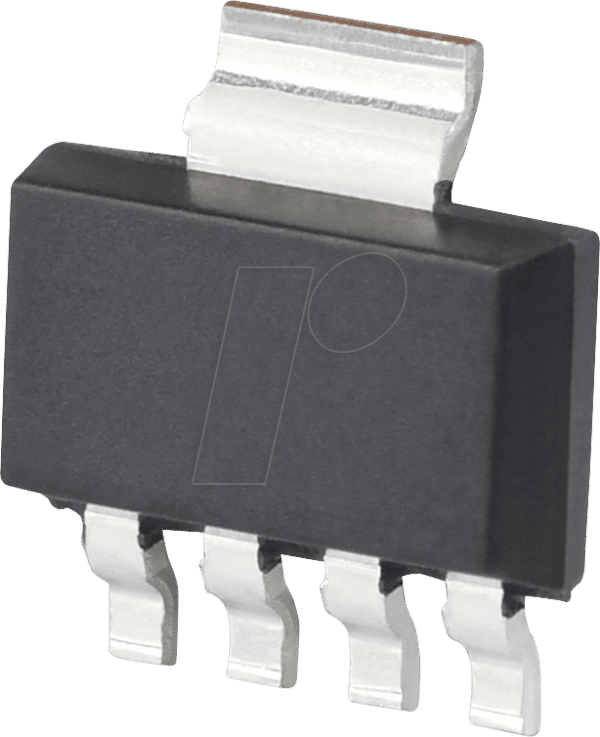

Im Vergleich zu herkömmlichen Spannungsreglern zeichnet sich der MCP 1755T-3302ED durch seine niedrige Dropout-Spannung, exzellente Rauschunterdrückung und hohe Lasttransientenantwort aus. Diese Eigenschaften machen ihn zur bevorzugten Wahl für Anwendungen, bei denen Stabilität und Effizienz entscheidend sind. Die integrierte Schutzschaltung gegen Überstrom und Überhitzung bietet zusätzliche Sicherheit und verlängert die Lebensdauer Ihrer Geräte. Seine Kompaktheit im SOT-223-Gehäuse ermöglicht eine platzsparende Integration in unterschiedlichste Schaltungsdesigns.
Technische Exzellenz und Anwendungsbereiche
Der MCP 1755T-3302ED ist ein Low-Dropout (LDO) Linearregler, der sich durch seine Fähigkeit auszeichnet, auch bei geringem Spannungsunterschied zwischen Eingangs- und Ausgangsspannung stabil zu arbeiten. Dies ist besonders vorteilhaft in batteriebetriebenen Geräten, wo jede Millivolt zählt, um die Betriebszeit zu maximieren. Seine geringe Ruhestromaufnahme im Leerlauf trägt ebenfalls zur Energieeffizienz bei.
Hauptvorteile im Überblick:
- Präzise Ausgangsspannung: Liefert konstant 3,3V, unerlässlich für Mikrocontroller, Sensoren und andere empfindliche digitale und analoge Komponenten.
- Breiter Eingangsspannungsbereich: Akzeptiert Spannungen von 3,6V bis 16V, was eine hohe Flexibilität bei der Wahl der Stromquelle ermöglicht.
- Hohe Stromlieferfähigkeit: Mit bis zu 300mA Ausgangsstrom können auch anspruchsvollere Schaltungen zuverlässig versorgt werden.
- Niedrige Rauschcharakteristik: Reduziert unerwünschte Störsignale, was zu einer verbesserten Signalintegrität und Funktion führt, insbesondere in Audio-, HF- und Sensoranwendungen.
- Effiziente Energieverwaltung: Die LDO-Technologie minimiert Energieverluste, was zu einer längeren Batterielaufzeit und geringeren Wärmeentwicklung führt.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überstrom und Übertemperatur, was die Langlebigkeit und Zuverlässigkeit des Geräts erhöht.
- Kompaktes SOT-223-Gehäuse: Ermöglicht eine einfache Bestückung und ist ideal für platzkritische Designs.
Produkteigenschaften im Detail
Der MCP 1755T-3302ED ist sorgfältig konstruiert, um den hohen Anforderungen moderner Elektronik gerecht zu werden. Seine interne Architektur ist auf Stabilität und Präzision optimiert. Die Auswahl der Materialien und die Fertigungsprozesse bei Microchip Technology gewährleisten höchste Qualitätsstandards.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | Microchip Technology |
| Modellbezeichnung | MCP 1755T-3302ED |
| Typ der Spannungsregelung | Low Dropout (LDO) Festspannungsregler |
| Ausgangsspannung (Vout) | 3,3 V |
| Eingangsspannungsbereich (Vin) | 3,6 V bis 16 V |
| Maximaler Ausgangsstrom (Iout) | 300 mA |
| Dropout-Spannung | Typischerweise < 500 mV bei 300 mA |
| Ruhestrom (Iq) | Typischerweise < 2 µA (im Leerlauf) |
| Rauschunterdrückung (PSRR) | Exzellent, besonders bei höheren Frequenzen |
| Gehäuse | SOT-223 (3-Pin) |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Anwendungsbereiche | Batteriebetriebene Geräte, tragbare Elektronik, IoT-Anwendungen, Sensorik, Mikrocontroller-Versorgung |
Optimale Einsatzgebiete für den MCP 1755T-3302ED
Die Vielseitigkeit und Zuverlässigkeit des MCP 1755T-3302ED machen ihn zu einer idealen Komponente für eine breite Palette von Elektronikanwendungen:
- IoT-Geräte und Smart Home: Die niedrige Ruhestromaufnahme und die stabile Spannungsversorgung sind entscheidend für energieeffiziente und langlebige IoT-Sensoren und Gateways.
- Tragbare und mobile Geräte: In Smartphones, Tablets und Wearables sorgt die geringe Dropout-Spannung für eine optimale Batterienutzung und eine stabile Leistung, auch bei schwankender Akkukapazität.
- Audio- und HF-Schaltungen: Die exzellente Rauschunterdrückung ist unerlässlich, um die Signalintegrität in empfindlichen Audio-Verstärkern und Hochfrequenz-Kommunikationsmodulen zu gewährleisten.
- Medizintechnik: In medizintechnischen Geräten, bei denen Zuverlässigkeit und Präzision oberste Priorität haben, bietet der MCP 1755T-3302ED eine sichere und stabile Stromversorgung.
- Industrielle Steuerungen: Robuste Spannungsregelung für Sensorik und Mikrocontroller in industriellen Umgebungen, die oft von externen Netzteilen versorgt werden.
- Entwicklungsboards und Prototyping: Bietet eine solide und verlässliche Spannungsregelung für Entwickler, die neue Schaltungen aufbauen und testen.
FAQ – Häufig gestellte Fragen zu MCP 1755T-3302ED – LDO-Festspannungsregler, 3.6 V-16 V, 3,3 Vout, 300 mAout, SOT-22
Was bedeutet „Low Dropout“ (LDO) bei diesem Spannungsregler?
Die Bezeichnung „Low Dropout“ (LDO) bedeutet, dass der Spannungsregler bereits bei einem geringen Spannungsunterschied zwischen Eingangs- und Ausgangsspannung stabil funktioniert. Dies ist besonders vorteilhaft in batteriebetriebenen Anwendungen, wo die Batteriespannung während des Betriebs sinkt und eine maximale Energieausnutzung erforderlich ist.
Kann der MCP 1755T-3302ED auch für höhere Ausgangsströme als 300mA verwendet werden?
Der MCP 1755T-3302ED ist für eine maximale Ausgangsstromstärke von 300mA spezifiziert. Eine Überschreitung dieser Grenze kann zu Überhitzung und Abschaltung durch die integrierten Schutzschaltungen führen oder das Bauteil beschädigen. Für Anwendungen mit höheren Stromanforderungen sind alternative Spannungsregler mit entsprechend höheren Spezifikationen erforderlich.
Welche Art von Störungen unterdrückt der MCP 1755T-3302ED besonders gut?
Der MCP 1755T-3302ED zeichnet sich durch eine exzellente Power Supply Rejection Ratio (PSRR) aus. Das bedeutet, er unterdrückt effektiv Spannungsspitzen, Rauschen und niederfrequente Störungen, die vom vorgeschalteten Netzteil oder anderen Komponenten im System herrühren können. Dies ist entscheidend für Anwendungen, die eine saubere und stabile Stromversorgung benötigen, wie z.B. Audio- oder Hochfrequenzschaltungen.
Ist das SOT-223-Gehäuse für die Wärmeableitung ausreichend?
Das SOT-223-Gehäuse ist für die Nennleistung des MCP 1755T-3302ED ausgelegt. Bei maximaler Last und unter bestimmten Umgebungsbedingungen kann jedoch eine zusätzliche Wärmeableitung erforderlich sein. Es wird empfohlen, die thermischen Betrachtungen in den Anwendungsrichtlinien von Microchip Technology zu beachten, insbesondere wenn die Betriebsbedingungen die typischen Werte überschreiten. Ein gutes Platinendesign mit ausreichenden Kupferflächen kann hierbei unterstützend wirken.
Welche externen Komponenten werden typischerweise für den MCP 1755T-3302ED benötigt?
Für den Betrieb des MCP 1755T-3302ED werden in der Regel ein Eingangs- und ein Ausgangskondensator benötigt. Diese Kondensatoren sind wichtig, um die Stabilität des Reglers zu gewährleisten und die Rauschunterdrückung weiter zu verbessern. Die genauen Werte und Typen der Kondensatoren sollten den Datenblättern von Microchip Technology entnommen werden, um die optimale Leistung zu erzielen.
Kann der MCP 1755T-3302ED in Hochtemperatur-Anwendungen eingesetzt werden?
Ja, der MCP 1755T-3302ED ist für einen breiten Betriebstemperaturbereich von -40 °C bis +125 °C ausgelegt. Dies ermöglicht seinen Einsatz in einer Vielzahl von Umgebungen, einschließlich solcher mit erhöhten Umgebungstemperaturen, sofern die thermischen Belastungsgrenzen des Bauteils und des Gesamtsystems eingehalten werden.
Bietet der MCP 1755T-3302ED Schutz vor Verpolung der Eingangsspannung?
Der MCP 1755T-3302ED verfügt über eine integrierte Überstrom- und Übertemperaturschutzfunktion. Ein spezifischer Schutz vor Verpolung der Eingangsspannung ist jedoch nicht explizit im Datenblatt aufgeführt. Es ist daher ratsam, in der Schaltung Vorkehrungen zu treffen, um eine Verpolung der Eingangsspannung zu verhindern, um Schäden am Bauteil zu vermeiden.
