Zuverlässige Spannungsregelung für anspruchsvolle Elektronikprojekte: Der MCP1755S-5002ED LDO-Regler
Sie benötigen eine stabile und präzise Spannungsversorgung für Ihre empfindlichen elektronischen Schaltungen? Der MCP1755S-5002ED LDO-Regler ist die ideale Lösung, um Schwankungen und Rauschen in Ihrer Stromversorgung zu minimieren. Dieses Bauteil richtet sich an Entwickler, Ingenieure und Hobbyisten, die höchste Anforderungen an die Zuverlässigkeit und Performance ihrer Projekte stellen, von industriellen Steuerungen bis hin zu anspruchsvollen Audioanwendungen.
Warum der MCP1755S-5002ED die überlegene Wahl ist

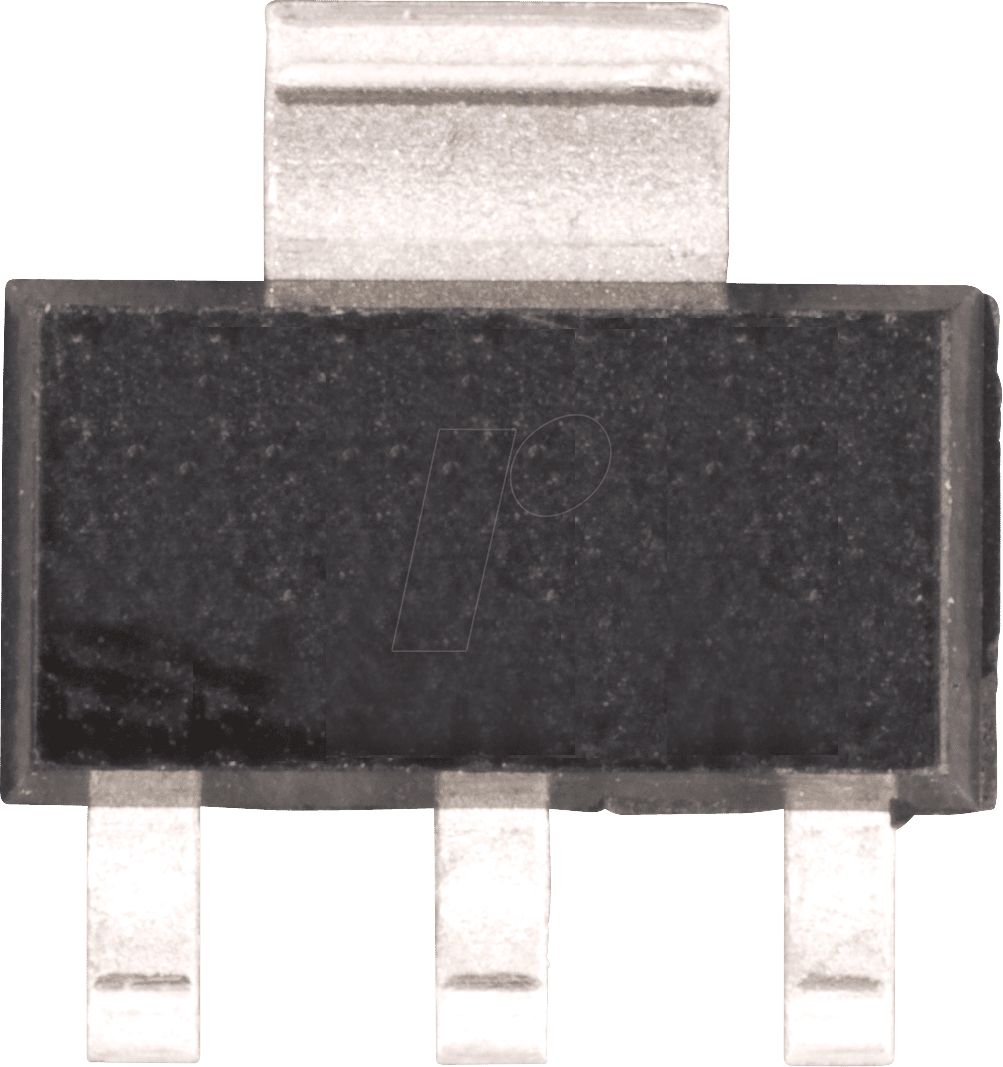

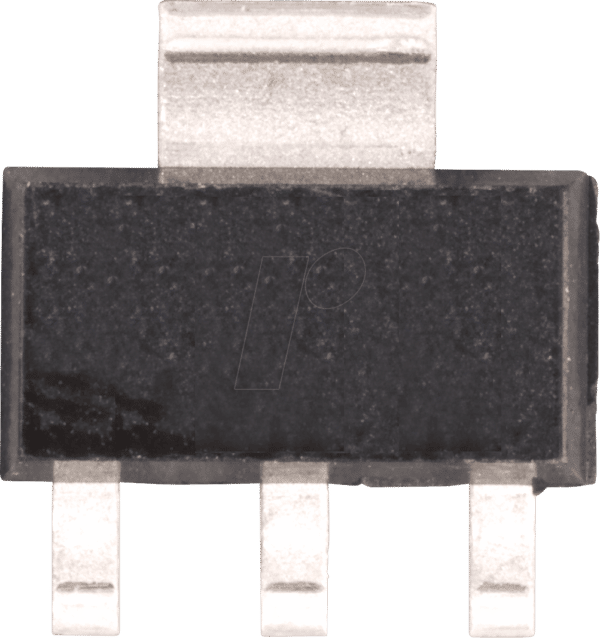

Im Gegensatz zu einfachen Spannungsreglern, die oft unter Last stark abfallen oder unerwünschte Überschwinger aufweisen, bietet der MCP1755S-5002ED eine herausragende Regelgenauigkeit und niedrige Ausgangsrauschspezifikationen. Seine Fähigkeit, auch bei variierenden Eingangsspannungen und Lastbedingungen eine konstante 5V-Ausgangsspannung mit einem Strom von bis zu 300mA zu liefern, macht ihn zu einer robusten und zuverlässigen Komponente. Das SOT-223-3 Gehäuse gewährleistet zudem eine effiziente Wärmeableitung und eine einfache Integration in bestehende Designs.
Technische Spezifikationen und Leistung
Der MCP1755S-5002ED ist ein Low Dropout (LDO) Spannungsregler, der für seine exzellente Leistung und Effizienz bekannt ist. Mit einer festen Ausgangsspannung von 5 Volt und einem maximalen Ausgangsstrom von 300mA eignet er sich für eine breite Palette von Anwendungen. Die geringe Dropout-Spannung ist entscheidend, um auch bei niedrigen Eingangsspannungen eine stabile Ausgangsspannung zu gewährleisten, was die Energieeffizienz Ihrer Schaltung verbessert.
Die interne Strombegrenzung und der Übertemperaturschutz bieten zusätzliche Sicherheit und schützen sowohl den Regler als auch die angeschlossenen Komponenten vor Beschädigung. Diese integrierten Schutzmechanismen sind ein wesentlicher Bestandteil der Zuverlässigkeit, die den MCP1755S-5002ED auszeichnet.
Vorteile des MCP1755S-5002ED LDO-Reglers
- Präzise Spannungsregelung: Liefert eine stabile 5V-Ausgangsspannung mit hoher Genauigkeit über einen weiten Lastbereich.
- Niedriges Ausgangsrauschen: Ideal für rauschempfindliche Schaltungen wie Audio-Verstärker oder präzise Messinstrumente.
- Geringe Dropout-Spannung: Maximiert die Effizienz, indem die Eingangsspannung nur geringfügig überschritten werden muss.
- Integrierter Schutz: Überstromschutz und Übertemperaturschutz erhöhen die Betriebssicherheit und Langlebigkeit.
- Hohe Stromlieferfähigkeit: Bis zu 300mA Ausgangsstrom für eine Vielzahl von Leistungsanforderungen.
- Kompaktes Gehäuse: SOT-223-3 ermöglicht eine platzsparende Montage auf Leiterplatten.
- Robustheit und Zuverlässigkeit: Entwickelt für den anspruchsvollen Einsatz in professionellen und Hobby-Elektronikprojekten.
Einsatzmöglichkeiten in der Praxis
Die Vielseitigkeit des MCP1755S-5002ED macht ihn zu einer hervorragenden Wahl für diverse Anwendungsbereiche. In der industriellen Automatisierung kann er zur Spannungsversorgung von Sensoren, Mikrocontrollern oder Kommunikationsmodulen eingesetzt werden, wo eine konstante und störungsfreie Leistung unerlässlich ist. In der Unterhaltungselektronik findet er Anwendung in netzbetriebenen Geräten, Ladestationen oder als Spannungsregler für Audio-Vorverstärker, die von sauberer Energie profitieren.
Auch im Bereich des Internet of Things (IoT) und bei der Entwicklung von Prototypen spielt der MCP1755S-5002ED eine wichtige Rolle. Er ermöglicht die zuverlässige Stromversorgung von Sensorknoten, drahtlosen Modulen und kleineren Displays. Die einfache Handhabung und die bewährte Technologie machen ihn zu einer Standardkomponente für jeden, der Wert auf Effizienz und Zuverlässigkeit legt.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Low Dropout (LDO) Spannungsregler |
| Ausgangsspannung | Fest, 5 V |
| Max. Ausgangsstrom | 300 mA |
| Dropout-Spannung (typisch bei 100mA) | Ca. 300 mV |
| Eingangsspannungsbereich | Typischerweise 2.7 V bis 6 V (abhängig von der Anwendung und Dropout-Anforderung) |
| Ausgangsrauschen (typisch) | Niedrig, optimiert für empfindliche Schaltungen |
| Gehäuse | SOT-223-3 (Small Outline Transistor) |
| Schutzfunktionen | Integrierte Strombegrenzung und Übertemperaturschutz |
| Betriebstemperaturbereich | Industrieller Bereich, typisch -40°C bis +125°C |
| Anwendungsbereiche | Industrielle Steuerungen, Audio-Geräte, IoT-Anwendungen, Messtechnik, Prototypenentwicklung |
Qualität und Zuverlässigkeit von Microchip Technology
Der MCP1755S-5002ED wird von Microchip Technology gefertigt, einem weltweit führenden Anbieter von Halbleiterlösungen. Diese Herkunft steht für höchste Qualitätsstandards, umfangreiche Tests und eine bewährte Zuverlässigkeit, die in vielen professionellen und industriellen Anwendungen gefordert wird. Sie können sich darauf verlassen, dass dieser LDO-Regler Ihre Schaltungen stabil und effizient versorgt, auch unter anspruchsvollen Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu MCP1755S-5002ED – LDO-Regler, fest, 300mA, 5 V, SOT-223-3
Ist der MCP1755S-5002ED für alle Arten von Stromversorgungen geeignet?
Der MCP1755S-5002ED ist ideal für Anwendungen, bei denen eine stabile und rauscharme 5V-Ausgangsspannung benötigt wird. Er eignet sich besonders gut für die Nachregelung von Schaltnetzteilen oder Batterien, um eine präzise Spannung für empfindliche Komponenten zu gewährleisten. Für sehr hohe Ströme oder extrem niedrige Dropout-Anforderungen können andere Regler-Typen in Betracht gezogen werden.
Welchen Vorteil bietet die geringe Dropout-Spannung des MCP1755S-5002ED?
Die geringe Dropout-Spannung bedeutet, dass der Regler nur eine minimale Spannungsdifferenz zwischen seiner Ein- und Ausgangsseite benötigt, um korrekt zu funktionieren. Dies ist entscheidend für batteriebetriebene Geräte oder Systeme, bei denen die Eingangsspannung nahe an der gewünschten Ausgangsspannung liegt. Eine geringere Dropout-Spannung führt zu höherer Energieeffizienz und längerer Batterielaufzeit.
Wie wichtig ist das SOT-223-3 Gehäuse für die Leistung?
Das SOT-223-3 Gehäuse ist ein kompakter SMD-Formfaktor, der eine gute Oberfläche für die Wärmeableitung bietet. Dies ist wichtig, da LDO-Regler bei höherer Last oder höherer Dropout-Spannung Wärme erzeugen. Eine effiziente Wärmeableitung durch das Gehäuse und die Leiterplatte trägt zur Stabilität und Langlebigkeit des Reglers bei und vermeidet thermische Überlastung.
Kann der MCP1755S-5002ED kurzschlusssicher betrieben werden?
Ja, der MCP1755S-5002ED verfügt über eine integrierte Strombegrenzungsfunktion. Diese schützt den Regler und die angeschlossene Last im Falle eines Kurzschlusses oder einer Überlastung, indem sie den Ausgangsstrom auf ein sicheres Niveau begrenzt. Dies erhöht die Zuverlässigkeit des Gesamtsystems.
Welche Art von Kondensatoren sollte ich am Ein- und Ausgang des MCP1755S-5002ED verwenden?
Für optimale Leistung und Stabilität werden typischerweise Keramikkondensatoren (Low ESR) empfohlen. Am Eingang wird ein Kondensator zur Entkopplung der Eingangsspannung und zur Filterung von Rauschen empfohlen, während am Ausgang ein Kondensator zur Verbesserung der Transientresponse und zur Reduzierung des Ausgangsrauschens eingesetzt wird. Die genauen Werte und Typen entnehmen Sie bitte dem Datenblatt.
Ist dieser LDO-Regler für Anwendungen mit sehr hoher Präzision geeignet?
Ja, der MCP1755S-5002ED bietet eine hohe Ausgangsspannungsgenauigkeit und ein niedriges Ausgangsrauschen, was ihn für viele präzisionssensitive Anwendungen wie Audio-Schaltungen, Messinstrumente oder Datenerfassungssysteme geeignet macht. Für Anwendungen, die eine extrem hohe Präzision im ppm-Bereich erfordern, können spezialisierte Referenzspannungsbausteine notwendig sein.
Wo finde ich das vollständige Datenblatt und weitere technische Informationen?
Das vollständige Datenblatt mit detaillierten elektrischen Charakteristiken, Anwendungshinweisen und Entwurfsempfehlungen ist auf der Website des Herstellers, Microchip Technology, verfügbar. Suchen Sie dort nach der Bauteilbezeichnung MCP1755S-5002ED, um auf alle relevanten technischen Dokumentationen zuzugreifen.
