MCP 1755S-3302ED – Ihr Hochpräziser LDO-Spannungsregler für anspruchsvolle Elektronikanwendungen
Sie suchen nach einer stabilen und zuverlässigen Spannungsregelung für Ihre empfindlichen Schaltungen? Der MCP 1755S-3302ED ist die ideale Lösung, wenn Sie eine präzise 3,3V-Versorgung mit einem maximalen Strom von 300mA benötigen. Dieser Festspannungsregler wurde speziell für Anwendungen entwickelt, bei denen eine geringe Dropout-Spannung, hohe Rauschunterdrückung und exzellente Last- und Leitungstransienten entscheidend sind, was ihn zur überlegenen Wahl gegenüber einfacheren oder weniger spezifizierten Reglern macht.
Herausragende Eigenschaften des MCP 1755S-3302ED
Der MCP 1755S-3302ED repräsentiert die nächste Generation von Low-Dropout (LDO) Spannungsreglern. Seine Konstruktion zielt darauf ab, die Energieeffizienz zu maximieren, indem er eine minimale Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung aufrechterhält. Dies ist besonders vorteilhaft in batteriebetriebenen Geräten, wo jede Millivolt an eingesparter Energie die Betriebszeit signifikant verlängern kann. Die präzise interne Referenzspannung und die fortschrittliche Regelungsschaltung garantieren eine außergewöhnliche Ausgangsstabilität unter verschiedenen Lastbedingungen.
Vorteile der LDO-Technologie im MCP 1755S-3302ED
- Energieeffizienz durch geringe Dropout-Spannung: Der MCP 1755S-3302ED zeichnet sich durch eine extrem geringe Dropout-Spannung aus. Dies bedeutet, dass der Regler auch dann noch eine stabile Ausgangsspannung liefern kann, wenn die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt. Dies optimiert die Energieverwendung, insbesondere in Systemen mit begrenzter Eingangsspannung, und reduziert die Wärmeentwicklung.
- Hohe Rauschunterdrückung (PSRR): In vielen elektronischen Schaltungen ist die Unterdrückung von Rauschen, das von der Stromversorgung ausgeht, essenziell für die Signalintegrität und die Funktionsweise empfindlicher Komponenten. Der MCP 1755S-3302ED bietet eine ausgezeichnete Power Supply Rejection Ratio (PSRR), was bedeutet, dass er unerwünschte Schwankungen und Rauschen von der Eingangsspannung effektiv filtert und eine saubere Ausgangsspannung liefert.
- Schnelle Transientenantwort: Schnelle Laständerungen sind in dynamischen Systemen üblich. Der MCP 1755S-3302ED reagiert mit bemerkenswerter Geschwindigkeit auf solche Lasttransienten, wodurch die Ausgangsspannung stabil bleibt und unerwünschte Spannungseinbrüche oder -spitzen minimiert werden. Dies schützt angeschlossene Komponenten vor schädlichen Spannungsspitzen.
- Festwert-Ausgangsspannung: Die vordefinierte 3,3V-Ausgangsspannung vereinfacht das Design erheblich. Es ist keine externe Beschaltung zur Einstellung der Spannung erforderlich, was Bauraum spart und das Risiko von Designfehlern reduziert. Dies macht ihn ideal für Massenproduktionen und schnelle Prototypenentwicklungen.

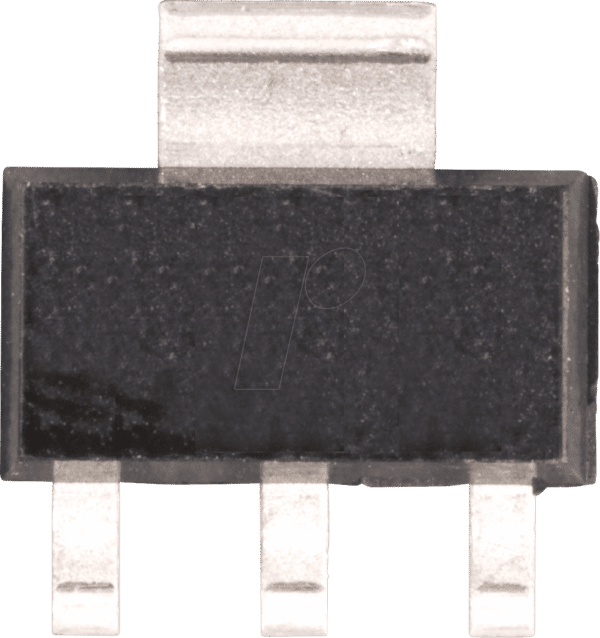

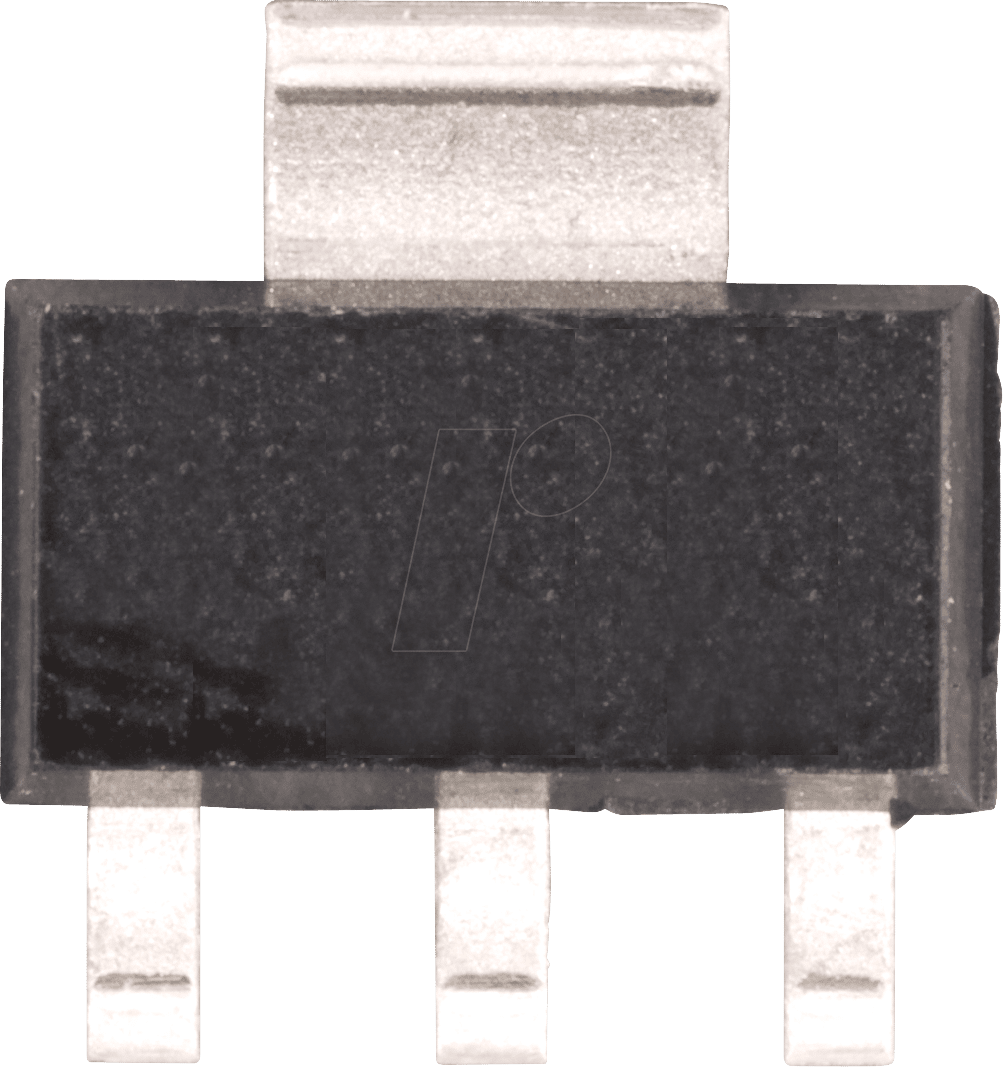

- Kompaktes Gehäuse: Das SOT-223-3 Gehäuse ist äußerst platzsparend und eignet sich hervorragend für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte, wie sie in mobilen Geräten, IoT-Sensoren oder tragbaren Elektronikprodukten häufig vorkommen.
Technische Spezifikationen und Anwendungsgebiete
Der MCP 1755S-3302ED ist ein Meisterwerk der Halbleitertechnik, konzipiert für Präzision und Zuverlässigkeit. Mit einer garantierten Ausgangsstromfähigkeit von 300mA bietet er genügend Leistung für eine Vielzahl von digitalen und analogen Schaltungen, darunter Mikrocontroller, Sensoren, Kommunikationsmodule und Audio-Schaltkreise. Die Festspannung von 3,3 Volt ist ein gängiger Standard in vielen modernen elektronischen Systemen. Die interne Schutzschaltung gegen Überstrom und Übertemperatur erhöht die Robustheit des Reglers zusätzlich und schützt sowohl den Regler selbst als auch die angeschlossene Last vor potenziellen Schäden.
Die Auswahl von qualitativ hochwertigen internen Komponenten und die sorgfältige Prozesskontrolle während der Fertigung bei Microchip Technology stellen sicher, dass jede Einheit des MCP 1755S-3302ED die angegebenen Spezifikationen über den gesamten Betriebsbereich erfüllt. Die geringe thermische Impedanz des SOT-223-Gehäuses in Verbindung mit der effizienten Regelung minimiert die Notwendigkeit von externen Kühlkörpern, selbst bei voller Strombelastung, was die Komplexität und die Kosten des Systemdesigns weiter reduziert.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Spannungsreglertyp | Low-Dropout (LDO), Festspannung |
| Ausgangsspannung | 3,3 V |
| Max. Ausgangsstrom | 300 mA |
| Dropout-Spannung | Typisch < 250 mV bei 300 mA (abhängig von der genauen Konfiguration und Temperatur) |
| Rauschunterdrückung (PSRR) | Hervorragend, optimiert für hohe Frequenzen |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäusetyp | SOT-223-3 (Oberflächenmontage) |
| Schutzschaltungen | Überstromschutz, Übertemperaturschutz |
| Anwendungsgebiete | Stromversorgung für Mikrocontroller, Sensoren, IoT-Geräte, batteriebetriebene Systeme, Kommunikationsmodule, Audioverarbeitung |
| Konstruktionsprinzip | CMOS-Technologie für geringen Ruhestrom und hohe Effizienz |
FAQ – Häufig gestellte Fragen zu MCP 1755S-3302ED – LDO-Regler, fest, 300mA, 3,3 V, SOT-223-3
Was bedeutet LDO und warum ist das wichtig?
LDO steht für Low-Dropout. Ein LDO-Spannungsregler ist so konzipiert, dass er eine stabile Ausgangsspannung auch dann noch aufrechterhalten kann, wenn die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt. Dies ist entscheidend für die Energieeffizienz, insbesondere in batteriebetriebenen Geräten, da weniger Energie durch die Spannungsdifferenz verloren geht und weniger Wärme erzeugt wird.
Welchen maximalen Strom kann der MCP 1755S-3302ED liefern?
Der MCP 1755S-3302ED ist für die Lieferung eines maximalen Ausgangsstroms von 300 mA spezifiziert. Dies ist ausreichend für die Stromversorgung vieler gängiger elektronischer Komponenten wie Mikrocontroller, Sensoren und drahtlose Module.
Ist der MCP 1755S-3302ED für batteriebetriebene Geräte geeignet?
Ja, absolut. Aufgrund seiner geringen Dropout-Spannung und der daraus resultierenden Energieeffizienz ist der MCP 1755S-3302ED eine ausgezeichnete Wahl für batteriebetriebene Anwendungen, bei denen die Verlängerung der Akkulaufzeit von größter Bedeutung ist.
Kann ich den MCP 1755S-3302ED in Umgebungen mit hohen Temperaturen einsetzen?
Der MCP 1755S-3302ED ist für einen erweiterten Betriebstemperaturbereich von -40°C bis +125°C ausgelegt, was ihn für eine Vielzahl von industriellen und anspruchsvollen Umgebungen geeignet macht. Die integrierte Übertemperaturschutzfunktion bietet zusätzliche Sicherheit.
Was sind die Vorteile des SOT-223-3 Gehäuses?
Das SOT-223-3 ist ein kompaktes Gehäuse für die Oberflächenmontage. Seine geringe Größe spart wertvollen Platz auf der Leiterplatte, was ihn ideal für platzbeschränkte Designs macht, wie sie in vielen modernen Elektronikgeräten vorkommen. Es ermöglicht zudem eine effiziente Wärmeabfuhr.
Muss ich externe Komponenten für die Einstellung der Ausgangsspannung verwenden?
Nein. Der MCP 1755S-3302ED ist ein Festspannungsregler, der eine vordefinierte Ausgangsspannung von 3,3 V liefert. Es sind keine zusätzlichen externen Komponenten zur Einstellung der Spannung erforderlich, was den Designaufwand und die Stücklistenkosten reduziert.
Wie gut unterdrückt der MCP 1755S-3302ED Rauschen von der Stromversorgung?
Der MCP 1755S-3302ED bietet eine exzellente Power Supply Rejection Ratio (PSRR). Dies bedeutet, dass er unerwünschte Rauschanteile und Schwankungen, die von der Eingangsspannungsquelle stammen, effektiv filtert und somit eine saubere und stabile Ausgangsspannung für empfindliche Schaltungen gewährleistet.
