Präzise Spannungsstabilisierung für anspruchsvolle Elektronikprojekte: MCP1754-5002MB
Benötigen Sie eine äußerst zuverlässige und stabile Stromversorgung für Ihre empfindlichen elektronischen Schaltungen? Der MCP1754-5002MB ist ein LDO-Spannungsregler, der präzise 5V bei einem maximalen Strom von 150mA liefert und sich damit ideal für eine Vielzahl von Anwendungen eignet, von Prototypenentwicklung bis hin zu fertigen Consumer-Elektronikprodukten. Wenn Sie eine konstante und rauschfreie Spannungsquelle für Mikrocontroller, Sensoren, Audio-Schaltungen oder andere empfindliche Komponenten benötigen, bietet dieser Regler die benötigte Performance und Zuverlässigkeit.
Überlegene Leistung und Zuverlässigkeit: Warum der MCP1754-5002MB die richtige Wahl ist
Im Gegensatz zu einfachen Spannungsreglern, die oft mit Ausgangsrauschen oder Instabilitäten bei Laständerungen kämpfen, zeichnet sich der MCP1754-5002MB durch seine herausragende Last- und Leitungsregulierung aus. Seine Low-Dropout-Eigenschaft ermöglicht einen Betrieb auch bei geringen Eingangsspannungsunterschieden, was die Effizienz und die Lebensdauer batteriebetriebener Geräte optimiert. Die integrierten Schutzschaltungen gegen Überstrom und Übertemperatur gewährleisten dabei höchste Sicherheit und Langlebigkeit. Die Auswahl dieses Bauteils bedeutet, die Risiken von Netzteil-induzierten Fehlern zu minimieren und die Funktionalität Ihrer Schaltung langfristig zu sichern.
Kernmerkmale und technische Vorteile des MCP1754-5002MB
Der MCP1754-5002MB LDO-Spannungsregler von Microchip Technology ist auf höchste Leistung und Anwenderfreundlichkeit ausgelegt. Seine fest eingestellte Ausgangsspannung von 5V eliminiert die Notwendigkeit externer Komponenten für die Spannungsfestlegung und vereinfacht so das Schaltungsdesign erheblich. Die geringe Dropout-Spannung ist ein entscheidender Vorteil, da sie eine effiziente Nutzung der Eingangsenergie ermöglicht, was besonders in batteriebetriebenen Systemen von großer Bedeutung ist. Mit einer maximalen Ausgangsstromstärke von 150mA ist er für eine breite Palette von typischen Low-Power-Anwendungen bestens gerüstet.
- Präzise 5V Ausgangsspannung: Bietet eine exakte und stabile Versorgungsspannung für empfindliche Komponenten.
- Low-Dropout-Design: Ermöglicht einen effizienten Betrieb auch bei knappen Eingangsspannungsbudgets.
- 150mA Ausgangsstrom: Ausreichend für die meisten Mikrocontroller-, Sensor- und Low-Power-Anwendungen.
- Integrierter Überstrom- und Übertemperaturschutz: Bietet robuste Sicherheit für Ihre Schaltung und das Bauteil selbst.
- Geringes Ausgangsrauschen: Essentiell für analoge Schaltungen, Audioanwendungen und Präzisionsinstrumente.
- Stabile Last- und Leitungsregulierung: Sorgt für konsistente Leistung unabhängig von Lastschwankungen oder Eingangsspannungsvariationen.

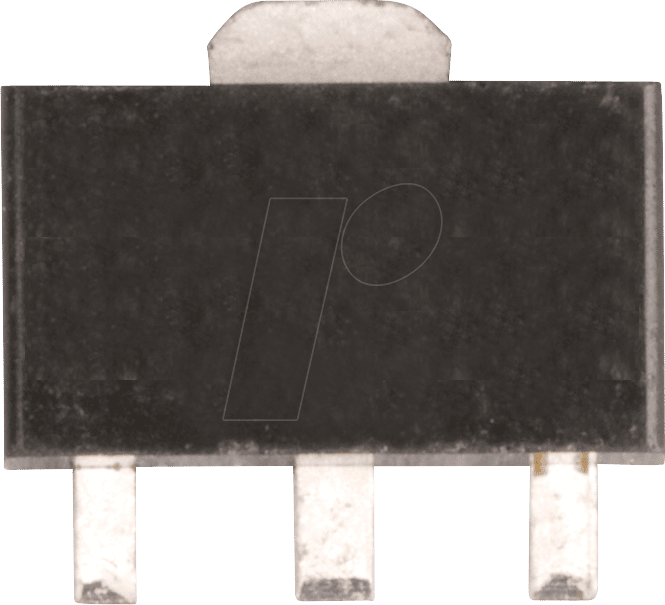

- Kompaktes SOT-89-3 Gehäuse: Ideal für platzbeschränkte Designs, vereinfachtes SMD-Löten.
- Breiter Eingangsspannungsbereich: Ermöglicht Flexibilität bei der Stromversorgung.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des MCP1754-5002MB macht ihn zu einer bevorzugten Wahl für Entwickler in zahlreichen Sektoren. Seine Fähigkeit, eine stabile und rauschfreie Spannung zu liefern, ist entscheidend für Anwendungen, bei denen Signalintegrität und Genauigkeit von höchster Bedeutung sind. Dies umfasst:
- Industrielle Automatisierung: Stromversorgung von Sensoren, Steuergeräten und Kommunikationsmodulen, die eine präzise und zuverlässige Spannungsquelle benötigen, auch unter rauen Umgebungsbedingungen.
- IoT-Geräte: Batteriefähige Anwendungen wie Smart Home Devices, tragbare Sensoren und Wearables profitieren von der Low-Dropout-Leistung und dem geringen Eigenverbrauch.
- Audio- und Videogeräte: Minimierung von Rauschen in Audio-Vorverstärkern, DACs und anderen empfindlichen Signalverarbeitungskreisen.
- Medizintechnik: Zuverlässige Stromversorgung von Sensoren und Prozessoren in medizinischen Geräten, wo Genauigkeit und Zuverlässigkeit lebenswichtig sind.
- Kfz-Elektronik: Stabilisierung der Bordspannung für verschiedene Steuergeräte und Sensoren, die von Schwankungen der Fahrzeugbatterie betroffen sein können.
- Prototyping und Hobby-Elektronik: Einfache Integration in Breadboards oder auf Prototypenplatinen für schnelle und zuverlässige Entwicklung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Produkttyp | LDO-Spannungsregler, fest |
| Ausgangsspannung | 5 V |
| Maximaler Ausgangsstrom | 150 mA |
| Dropout-Spannung | Typisch 300 mV bei 150 mA (Maximal 460 mV bei 150 mA) |
| Eingangsspannungsbereich | 2.5 V bis 6.0 V |
| Leitungsregulierung | Typisch ±0.1% |
| Lastregulierung | Typisch ±0.2% |
| Ausgangsrauschen | Typisch 40 µV RMS (mit externem Kondensator) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäusetyp | SOT-89-3 |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
Häufig gestellte Fragen (FAQ) zum MCP1754-5002MB
Was ist ein LDO-Spannungsregler und wie unterscheidet er sich von einem linearen Spannungsregler?
Ein LDO (Low-Dropout) Spannungsregler ist eine spezielle Art von linearem Spannungsregler, der sich durch eine extrem niedrige Dropout-Spannung auszeichnet. Die Dropout-Spannung ist die minimale Differenz zwischen Eingangs- und Ausgangsspannung, die der Regler benötigt, um seine spezifizierte Ausgangsspannung stabil zu halten. LDOs benötigen deutlich weniger Spannungsdifferenz als herkömmliche lineare Regler, was sie besonders effizient für batteriebetriebene und Low-Power-Anwendungen macht, da mehr von der Eingangsenergie zur Verfügung steht.
Warum ist die Low-Dropout-Eigenschaft des MCP1754-5002MB wichtig?
Die Low-Dropout-Eigenschaft ist entscheidend, wenn die Eingangsspannungsquelle nur geringfügig höher als die gewünschte Ausgangsspannung ist oder wenn die Eingangsspannung schwankt. Ein geringer Dropout ermöglicht es, die Eingangsspannung weiter zu reduzieren, bevor die Ausgangsspannung abfällt. Dies maximiert die Effizienz, reduziert die Wärmeentwicklung und verlängert die Batterielaufzeit von tragbaren Geräten.
Wie kann ich das Ausgangsrauschen des MCP1754-5002MB weiter reduzieren?
Die Ausgangsrauschspezifikation von 40 µV RMS wird typischerweise mit der Verwendung eines externen Kondensators am Ausgang des Spannungsreglers erreicht. Die Platzierung eines Keramikkondensators mit geeignetem Wert (typischerweise im Bereich von 1 µF bis 10 µF) am Ausgang, nahe am Bauteil, hilft, hochfrequente Störungen zu filtern und ein sauberes Ausgangssignal zu gewährleisten. Die genauen Empfehlungen für externe Kondensatoren finden Sie im offiziellen Datenblatt des Herstellers.
Welche Art von Anwendungen ist der MCP1754-5002MB besonders gut geeignet?
Der MCP1754-5002MB eignet sich hervorragend für eine breite Palette von Anwendungen, die eine stabile und rauschfreie 5V-Versorgung mit einem Strombedarf von bis zu 150mA benötigen. Dazu gehören Mikrocontroller-basierte Systeme, Sensorik, Datenerfassungsmodule, Audio-Vorverstärker, batteriebetriebene Geräte, tragbare Messinstrumente und IoT-Knoten. Seine integrierten Schutzfunktionen machen ihn auch für Umgebungen mit potenziellen Störungen oder Überlastungen geeignet.
Muss ich externe Komponenten wie Widerstände für die Spannungsregelung verwenden?
Nein, der MCP1754-5002MB ist ein fest eingestellter Spannungsregler. Dies bedeutet, dass die Ausgangsspannung von 5V intern festgelegt ist und nicht durch externe Widerstandsnetzwerke eingestellt werden muss. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten Komponenten.
Ist der MCP1754-5002MB für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der MCP1754-5002MB verfügt über integrierte Schutzschaltungen wie Überstrom- und Übertemperaturschutz, was ihn zu einer robusten Wahl für viele Anwendungen macht. Für sicherheitskritische Anwendungen, bei denen höchste Zuverlässigkeit und Zertifizierungen erforderlich sind (z. B. in der Luftfahrt, Medizintechnik der Klasse III oder militärischen Anwendungen), sollte jedoch immer die Eignung im Kontext der gesamten Systemarchitektur und unter Berücksichtigung spezifischer Zulassungsvorschriften geprüft werden. Das Datenblatt des Herstellers liefert detaillierte Informationen zur Zuverlässigkeit.
Welche Art von Eingangsspannungen können verwendet werden, um 5V am Ausgang zu erhalten?
Der MCP1754-5002MB hat einen Eingangsspannungsbereich von 2.5 V bis 6.0 V. Um die 5V Ausgangsspannung stabil zu erhalten, muss die Eingangsspannung größer sein als die Ausgangsspannung plus die Dropout-Spannung des Reglers. Bei einer Ausgangsspannung von 5V und einer typischen Dropout-Spannung von 300mV benötigen Sie also mindestens ca. 5.3V Eingangsspannung. Die obere Grenze liegt bei 6.0V, um die Spezifikationen des Bauteils nicht zu überschreiten.
