Zuverlässige Spannungsregelung für anspruchsvolle Elektronikanwendungen
Benötigen Sie eine stabile und präzise Spannungsversorgung für Ihre sensiblen elektronischen Schaltungen? Der MCP1754-5002CB ist ein fester LDO-Spannungsregler, der mit seinen 150mA Ausgangsstrom und exakten 5V eine ideale Lösung für Entwickler, Ingenieure und Bastler darstellt, die Wert auf Zuverlässigkeit und Effizienz legen. Dieses Bauteil schützt Ihre Geräte vor unerwünschten Spannungsspitzen und Schwankungen und gewährleistet so einen reibungslosen Betrieb.
Hocheffizienter LDO-Spannungsregler: Präzision trifft auf Performance
Der MCP1754-5002CB gehört zur Klasse der Low-Dropout (LDO) Spannungsregler und zeichnet sich durch eine herausragende Regelgenauigkeit sowie geringe Dropout-Spannung aus. Diese Eigenschaften sind entscheidend für Anwendungen, bei denen eine stabile Ausgangsspannung auch bei schwankender Eingangsspannung unerlässlich ist, wie beispielsweise in batterieversorgten Geräten, Messinstrumenten oder Kommunikationsmodulen.
Vorteile des MCP 1754-5002CB im Überblick
- Präzise Ausgangsspannung: Liefert konstant 5V, was eine verlässliche Basis für diverse elektronische Komponenten schafft.
- Hohe Strombelastbarkeit: Mit bis zu 150mA Ausgangsstrom ist er für eine Vielzahl von Anwendungen geeignet, von kleinen Mikrocontrollern bis hin zu diversen Peripheriegeräten.
- Niedrige Dropout-Spannung: Ermöglicht die effiziente Nutzung der Eingangsspannung, was besonders bei mobilen und batteriebetriebenen Systemen vorteilhaft ist.
- Hervorragende Last- und Leitungsregelung: Sorgt für eine stabile Spannungsausgabe unabhängig von Laständerungen und Schwankungen der Eingangsspannung.
- Thermischer Überlastschutz: Bietet integrierten Schutz vor Überhitzung, was die Lebensdauer und Zuverlässigkeit des Bauteils erhöht.
- Verlustleistungsoptimierung: Der geringe Ruhestrom minimiert die Energieverschwendung und verlängert die Batterielaufzeit.

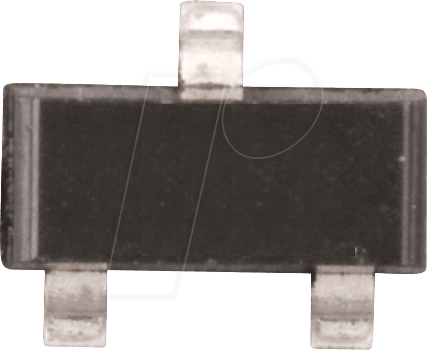

- Kompaktes SOT-23-3 Gehäuse: Ideal für platzbeschränkte Designs auf Leiterplatten, erleichtert die Integration in kompakte elektronische Geräte.
- Breiter Temperaturbereich: Geeignet für den Einsatz in unterschiedlichen Umgebungsbedingungen.
Technische Spezifikationen und Anwendungsbereiche
Die durchdachte Konstruktion des MCP1754-5002CB macht ihn zu einer überlegenen Wahl gegenüber Standardspannungsreglern. Seine Fähigkeit, auch bei geringen Spannungsdifferenzen zwischen Ein- und Ausgang stabil zu arbeiten (Low Dropout), maximiert die Effizienz und reduziert die Wärmeentwicklung. Dies ist ein kritischer Faktor in energiebewussten Systemen. Die integrierten Schutzschaltungen gegen thermische Überlast und Kurzschluss erhöhen die Robustheit und Zuverlässigkeit, was Ausfallzeiten und potenzielle Schäden an angeschlossenen Komponenten minimiert.
Im Vergleich zu diskreten Lösungsansätzen, die möglicherweise mehrere Komponenten erfordern, bietet der MCP1754-5002CB eine integrierte und vereinfachte Lösung. Dies reduziert nicht nur die Stücklistenkosten, sondern auch den Entwicklungsaufwand und die Wahrscheinlichkeit von Montagefehlern. Seine Leistung und Zuverlässigkeit sind besonders gefragt in Bereichen wie:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik, Messgeräte.
- Konsumelektronik: Audio-Geräte, Portabler Elektronik, Ladegeräte.
- Automobilindustrie: Bordnetz-Elektronik, Infotainmentsysteme.
- Medizintechnik: Tragbare Diagnosegeräte, Überwachungssysteme.
- Internet of Things (IoT): Batterieversorgte Sensoren, Gateways, Mikrocontroller-basierte Systeme.
- Entwicklungsboards und Prototyping: Verlässliche Spannungsquelle für Projekte jeder Größenordnung.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ Spannungsregler | Linear, Low Dropout (LDO) |
| Ausgangsspannung (fest) | 5 V |
| Max. Ausgangsstrom | 150 mA |
| Gehäusetyp | SOT-23-3 (Oberflächenmontage) |
| Dropout-Spannung | Typisch sehr gering (spezifische Werte je nach Strom und Temperatur detailliert im Datenblatt) – Gewährleistet hohe Effizienz. |
| Ruhestrom (Iq) | Extrem niedrig, optimiert für lange Batterielaufzeiten und minimale Energieverluste. |
| Genauigkeit der Ausgangsspannung | Hohe Präzision über den gesamten Betriebsbereich. |
| Schutzfunktionen | Integrierter thermischer Überlastschutz, Kurzschlussschutz. |
| Betriebstemperaturbereich | Ausgelegt für industrielle und anspruchsvolle Umgebungen. |
| Anwendungen | Universell einsetzbar für diverse Niederspannungsanwendungen, die eine stabile 5V-Versorgung benötigen. |
FAQ – Häufig gestellte Fragen zu MCP 1754-5002CB – LDO-Spannungsregler, fest, 150mA, 5 V, SOT-23-3
Was ist ein LDO-Spannungsregler und wofür wird er verwendet?
Ein LDO (Low Dropout) Spannungsregler ist eine spezielle Art von integrierten Schaltkreisen, die eine stabile Ausgangsspannung aus einer oft schwankenden Eingangsspannung erzeugt. LDOs zeichnen sich durch eine sehr geringe Spannungsdifferenz zwischen Ein- und Ausgang aus, was sie besonders effizient für batteriebetriebene oder energieempfindliche Anwendungen macht, bei denen es darauf ankommt, möglichst viel der Eingangsenergie zu nutzen.
Warum ist die Dropout-Spannung bei diesem Spannungsregler wichtig?
Die Dropout-Spannung ist die minimale Spannungsdifferenz, die zwischen der Eingangs- und der Ausgangsspannung eines Spannungsreglers bestehen muss, damit dieser seine spezifizierte Ausgangsspannung aufrechterhalten kann. Eine niedrige Dropout-Spannung bedeutet, dass der Regler auch dann noch stabil arbeiten kann, wenn die Eingangsspannung nur geringfügig höher ist als die gewünschte Ausgangsspannung. Dies maximiert die nutzbare Energie aus der Stromquelle, z.B. einer Batterie, und verlängert deren Lebensdauer.
Für welche Art von Geräten ist der MCP1754-5002CB besonders geeignet?
Der MCP1754-5002CB ist ideal für eine breite Palette von Anwendungen, die eine präzise und stabile 5V-Versorgung mit bis zu 150mA benötigen. Dazu gehören insbesondere batteriebetriebene Geräte, IoT-Module, tragbare Elektronik, Sensoren, Mikrocontroller-basierte Projekte und andere Schaltungen, bei denen eine hohe Effizienz und Zuverlässigkeit gefordert sind.
Kann der MCP1754-5002CB auch in Systemen mit höherer Eingangsspannung eingesetzt werden?
Ja, der MCP1754-5002CB kann mit Eingangsspannungen eingesetzt werden, die deutlich höher sind als die 5V Ausgangsspannung. Die maximale Eingangsspannung ist im Datenblatt spezifiziert. Bei höheren Eingangsspannungen wird die Differenz zur Ausgangsspannung als Wärme abgeführt. Es ist jedoch ratsam, die Verlustleistung zu berechnen und gegebenenfalls eine Kühlung vorzusehen, um die maximal zulässige Sperrschichttemperatur nicht zu überschreiten.
Welche Schutzmechanismen sind in diesem Spannungsregler integriert?
Der MCP1754-5002CB verfügt über einen integrierten thermischen Überlastschutz, der den Baustein bei Überhitzung abschaltet, um Schäden zu verhindern. Zusätzlich ist ein Ausgangskurzschlussschutz implementiert, der den Regler vor Schäden durch unerwünschte Kurzschlüsse schützt.
Ist das SOT-23-3 Gehäuse für Oberflächenmontage (SMD) geeignet?
Ja, das SOT-23-3 ist ein Standardgehäuse für die Oberflächenmontage. Dies bedeutet, dass der Baustein direkt auf die Lötpads einer Leiterplatte gelötet wird. Dieses kompakte Gehäuse ist ideal für platzbeschränkte Designs und ermöglicht eine einfache Automatisierung des Bestückungsprozesses.
Wie beeinflusst der Ruhestrom (Iq) die Leistung des Geräts?
Der Ruhestrom (Iq) ist der Strom, den der Spannungsregler verbraucht, wenn er nicht aktiv Last liefert, aber dennoch eingeschaltet ist. Ein sehr niedriger Ruhestrom, wie er beim MCP1754-5002CB typisch ist, ist entscheidend für batteriebetriebene Geräte, da er die Entladung der Batterie im Leerlauf minimiert und somit die Betriebszeit verlängert.
