Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: MCP1710T-33I/LZ
Sie benötigen eine stabile und zuverlässige Stromversorgung für Ihre empfindlichen Schaltungen, bei denen präzise Spannungsniveaus unerlässlich sind? Der MCP1710T-33I/LZ LDO-Regler ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an die Spannungsstabilität und Effizienz ihrer Projekte stellen. Seine Fähigkeit, eine feste Ausgangsspannung von 1,2 bis 4,2 V mit außergewöhnlicher Präzision zu liefern, macht ihn zur überlegenen Wahl gegenüber generischen Reglerlösungen, die oft Kompromisse bei der Leistung oder Stabilität eingehen.
Überlegene Leistung und Stabilität
Der MCP1710T-33I/LZ zeichnet sich durch seine herausragende Leistungsfähigkeit aus, die ihn von Standard-LDO-Reglern abhebt:
- Extrem geringer Ruhestrom: Ideal für batteriebetriebene Anwendungen, wo Energieeffizienz oberste Priorität hat. Dies maximiert die Lebensdauer Ihrer Geräte.
- Hohe Spannungsgenauigkeit: Liefert eine konstante und stabile Ausgangsspannung über einen weiten Bereich von Eingangsspannungen und Lastbedingungen. Verhindert Spannungsschwankungen, die empfindliche Mikrocontroller oder Sensoren beschädigen könnten.
- Hervorragende Leitungstransienten-Unterdrückung: Minimiert Rauschen und Störungen, die von der Eingangsstromversorgung herrühren. Dies ist entscheidend für Anwendungen, die eine hohe Signalintegrität erfordern, wie z.B. in der Audio- oder Messtechnik.
- Schnelle Aktivierungszeit: Sorgt dafür, dass Ihre Systeme schnell und zuverlässig betriebsbereit sind, sobald Strom angelegt wird.
- Geringer Spannungsabfall (Low Dropout Voltage): Ermöglicht die Arbeit mit niedrigeren Eingangsspannungen und maximiert so die Effizienz, insbesondere wenn die Eingangsspannung nahe der gewünschten Ausgangsspannung liegt.
Technische Spitzenmerkmale des MCP1710T-33I/LZ
Der MCP1710T-33I/LZ LDO-Regler ist ein Meisterwerk der Mikroelektronik, konzipiert für Anwendungen, die von einer kompromisslosen Stromversorgung profitieren. Seine Kernkompetenz liegt in der Bereitstellung einer hochpräzisen, stabilen Ausgangsspannung, die für das fehlerfreie Funktionieren moderner elektronischer Schaltungen unerlässlich ist.
Die Festspannungsausgabe des MCP1710T-33I/LZ sorgt für eine sofortige und zuverlässige Betriebsspannung ohne die Notwendigkeit externer Spannungseinstellkomponenten, was sowohl die Designkomplexität als auch die Stückliste reduziert. Die Fähigkeit, Ausgangsspannungen von 1,2 V bis zu 4,2 V abzudecken, bietet eine bemerkenswerte Flexibilität für eine breite Palette von Sensoren, Mikrocontrollern und anderen energieempfindlichen Bauteilen.
Ein herausragendes Merkmal ist der extrem niedrige Ruhestrom (Quiescent Current), der unter 2 µA liegt. Dies ist von unschätzbarem Wert für Anwendungen mit begrenzter Energieverfügbarkeit, wie z.B. tragbare Messgeräte, IoT-Sensorknoten oder implantierbare medizinische Geräte. Diese Eigenschaft verlängert die Batterielebensdauer erheblich und reduziert die Notwendigkeit häufiger Aufladungen oder Austauschs.
Die Leitungstransienten-Unterdrückung (Power Supply Rejection Ratio – PSRR) des MCP1710T-33I/LZ ist ebenfalls bemerkenswert. Sie dämpft effektiv Rauschen und unerwünschte Spannungsspitzen aus der Eingangsversorgung, was zu einer sauberen und stabilen Ausgangsspannung führt. Dies ist kritisch für Applikationen, die mit empfindlichen analogen Signalen arbeiten, wie z.B. Audioverstärker oder hochauflösende ADCs, da unerwünschtes Rauschen die Signalqualität beeinträchtigen kann.
Der geringe Spannungsabfall (Low Dropout Voltage) von typischerweise nur wenigen Millivolt bei moderaten Strömen ermöglicht es, die Eingangsspannung näher an die gewünschte Ausgangsspannung heran zu führen. Dies ist besonders vorteilhaft in Systemen, die mit knapp bemessenen Batterien betrieben werden oder deren Spannung über die Zeit abfällt. Es maximiert die nutzbare Energie aus der Stromquelle und erhöht die Gesamteffizienz des Systems.
Die thermische Überlastschutz- und die Stromgrenzungsfunktionen bieten zusätzliche Sicherheit. Sie schützen sowohl den LDO-Regler selbst als auch die nachgeschaltete Last vor Schäden durch Überhitzung oder Kurzschlüsse, was die Zuverlässigkeit und Langlebigkeit des Gesamtsystems erhöht.
Gehäuse und Integration: DFN-8

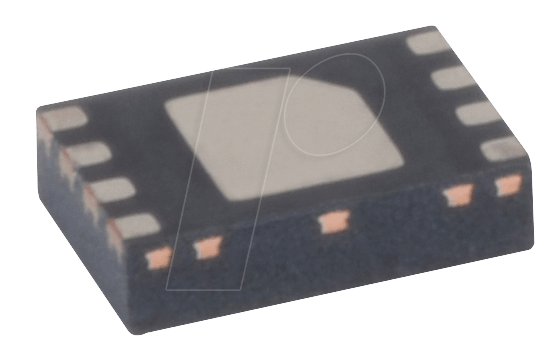

Das DFN-8 (Dual Flat No-leads) Gehäuse des MCP1710T-33I/LZ ist speziell für moderne, platzsparende Elektronikdesigns konzipiert. Seine geringe Bauhöhe und der Verzicht auf ausstehende Pins ermöglichen eine hohe Integrationsdichte auf Leiterplatten und sind ideal für Anwendungen, bei denen Platz eine kritische Ressource ist.
Das DFN-Gehäuse bietet außerdem eine verbesserte thermische Leistung im Vergleich zu traditionellen Packages. Die direkten Lötpads auf der Unterseite des Gehäuses ermöglichen eine effiziente Wärmeableitung an die Leiterplatte, was entscheidend ist, um die Betriebstemperatur des Bauteils niedrig zu halten und seine Leistungsfähigkeit über die Zeit zu gewährleisten. Die robusten Lötstellen sorgen für eine zuverlässige elektrische Verbindung und mechanische Stabilität.
Einsatzgebiete
Der MCP1710T-33I/LZ LDO-Regler findet Anwendung in einer Vielzahl von anspruchsvollen Bereichen:
- IoT-Geräte: Energieeffiziente Stromversorgung für Sensoren, Mikrocontroller und Kommunikationsmodule in batteriebetriebenen Geräten.
- Mobile und tragbare Elektronik: Stabile Spannungsversorgung für Displays, Audio-Chips und Prozessoren in Smartphones, Wearables und Tablets.
- Medizintechnik: Zuverlässige und rauscharme Spannungsregelung für implantierbare Geräte, tragbare Diagnostiksysteme und Patientenmonitoring-Geräte.
- Automobilindustrie: Stromversorgung für Steuergeräte, Sensoren und Infotainmentsysteme, wo Zuverlässigkeit und Stabilität auch unter extremen Bedingungen gefordert sind.
- Industrielle Steuerungen: Präzise Spannungsversorgung für Sensoren, Aktoren und Mikrocontroller in Automatisierungs- und Steuerungssystemen.
- Feld- und Messtechnik: Robuste und genaue Stromversorgung für Handheld-Messgeräte und Datenerfassungsysteme.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Bauteilname | MCP1710T-33I/LZ |
| Typ | LDO-Regler (Low Dropout) |
| Ausgangsspannung | Fest (spezifischer Wert wie 1,2 V, 3,0 V, 3,3 V etc. wählbar, hier als Bereich 1,2 – 4,2 V angegeben, tatsächlicher Baustein hat eine feste Spannung) |
| Gehäuse | DFN-8 (Dual Flat No-leads) |
| Ruhestrom (typisch) | < 2 µA |
| Leitungstransienten-Unterdrückung (PSRR) | Hervorragend, reduziert Rauschen effektiv |
| Spannungsabfall (Low Dropout Voltage) | Sehr gering, optimiert für niedrige Eingangsspannungen |
| Schutzfunktionen | Thermische Überlastschutz, Stromgrenzung |
| Betriebstemperaturbereich | Erweitert, für industrielle und anspruchsvolle Umgebungen geeignet |
| Anwendungen | Batteriebetriebene Geräte, IoT, Medizintechnik, mobile Elektronik |
FAQ – Häufig gestellte Fragen zu MCP1710T-33I/LZ – LDO-Regler, fest, 1,2 … 4,2 V, DFN-8
Was ist ein LDO-Regler und warum ist er wichtig?
Ein LDO-Regler (Low Dropout Regulator) ist eine Art von Spannungsregler, der entwickelt wurde, um eine stabile Ausgangsspannung zu liefern, selbst wenn die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt (geringer Spannungsabfall). Dies ist wichtig für Anwendungen mit begrenzter Eingangsspannungsquelle oder wenn eine hohe Effizienz erforderlich ist.
Welche Vorteile bietet das DFN-8 Gehäuse im Vergleich zu herkömmlichen Gehäusen?
Das DFN-8 Gehäuse ist ein oberflächenmontierbares Gehäuse ohne externe Pins, das deutlich kleiner und flacher ist als herkömmliche Packages. Es ermöglicht eine höhere Packungsdichte auf der Leiterplatte, eine bessere thermische Leistung durch direkten Kontakt zur Leiterplatte und eine robustere elektrische Verbindung.
Ist der MCP1710T-33I/LZ für raue Umgebungsbedingungen geeignet?
Ja, der MCP1710T-33I/LZ ist für den Einsatz in industriellen und anspruchsvollen Umgebungen konzipiert. Er verfügt über Schutzmechanismen wie thermischen Überlastschutz und Stromgrenzung, die ihn widerstandsfähiger gegenüber Störungen machen. Der erweiterte Betriebstemperaturbereich trägt ebenfalls zur Robustheit bei.
Wie beeinflusst der niedrige Ruhestrom die Leistung meiner Anwendung?
Der extrem niedrige Ruhestrom des MCP1710T-33I/LZ (weniger als 2 µA) bedeutet, dass der Regler selbst nur sehr wenig Energie verbraucht, wenn er nicht aktiv Leistung liefert oder wenn die Last gering ist. Dies ist entscheidend für batteriebetriebene Geräte, da es die Lebensdauer der Batterie erheblich verlängert.
Kann der MCP1710T-33I/LZ meine empfindlichen Komponenten schützen?
Ja, durch die Bereitstellung einer hochpräzisen und stabilen Ausgangsspannung schützt der MCP1710T-33I/LZ Ihre nachgeschalteten Komponenten wie Mikrocontroller oder Sensoren vor schädlichen Spannungsschwankungen oder Rauschen. Die integrierten Schutzfunktionen wie Überlastschutz und Stromgrenzung bieten zusätzlichen Schutz vor elektrischen Defekten.
Für welche Art von Elektronikdesigns ist der MCP1710T-33I/LZ besonders gut geeignet?
Er ist ideal für Designs, die eine äußerst stabile und effiziente Spannungsversorgung benötigen, insbesondere wenn Platz und Energiebegrenzungen eine Rolle spielen. Dazu gehören IoT-Sensoren, tragbare medizinische Geräte, mobile Elektronik, industrielle Steuerungen und jede Anwendung, bei der Rauschen minimiert werden muss.
Was bedeutet „fest“ bei der Ausgangsspannung?
Die Angabe „fest“ bedeutet, dass der Spannungsregler eine vordefinierte, konstante Ausgangsspannung liefert, die nicht durch externe Widerstände oder Potentiometer eingestellt werden muss. Dies vereinfacht das Schaltungsdesign erheblich und eliminiert potenzielle Fehlerquellen bei der Spannungseinstellung.
