Zuverlässige Spannungsregelung für anspruchsvolle Projekte: MCP 1703A-1502
Sie suchen eine präzise und stabile Spannungsquelle für Ihre elektronischen Schaltungen, bei denen jede Millivolt zählt? Der MCP 1703A-1502 LDO-Festspannungsregler bietet genau diese Zuverlässigkeit. Mit seiner Ausgangsspannung von 1,5 V und einem maximalen Strom von 250 mA ist er die ideale Lösung für batteriebetriebene Geräte, Sensorknoten, IoT-Anwendungen und viele andere sensible Elektronikprojekte, bei denen Effizienz und geringer Stromverbrauch oberste Priorität haben.
Präzision und Effizienz: Die Vorteile des MCP 1703A-1502
Der MCP 1703A-1502 hebt sich durch seine herausragenden Leistungsmerkmale von Standard-Spannungsreglern ab. Seine Low-Dropout-Architektur (LDO) ermöglicht eine minimale Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung, was zu einer signifikant höheren Effizienz und geringerer Wärmeentwicklung führt. Dies ist besonders kritisch in Anwendungen mit begrenzter Akkuleistung oder in kompakten Gehäusen, in denen eine effektive Wärmeableitung schwierig ist. Die präzise geregelte Ausgangsspannung von 1,5 V gewährleistet die optimale Funktion empfindlicher Mikrocontroller, Sensoren und anderer Komponenten, die eine exakte Stromversorgung benötigen.
Überlegene Performance im Detail
- Hohe Stromlieferfähigkeit: Mit 250 mA liefert dieser LDO-Regler ausreichend Strom für eine Vielzahl von Anwendungen, von einfachen Sensorik-Aufbauten bis hin zu anspruchsvolleren Mikrokontroller-Systemen.
- Exzellente Last- und Leitungsregelung: Der MCP 1703A-1502 hält die Ausgangsspannung auch bei schwankender Last oder Eingangsspannung konstant, was für die Stabilität und Zuverlässigkeit Ihrer Schaltung unerlässlich ist.
- Geringer Ruhestrom: Für batteriebetriebene Anwendungen ist der geringe Ruhestrom (typischerweise im Mikroampere-Bereich) von entscheidender Bedeutung, um die Lebensdauer der Batterie zu maximieren.
- Geringer Spannungsabfall (Low Dropout): Die LDO-Technologie minimiert den Spannungsverlust, was die Energieeffizienz erhöht und die Betriebstemperatur senkt.
- Integrierter Übertemperaturschutz und Strombegrenzung: Diese Schutzmechanismen verhindern Schäden am Bauteil und an der angeschlossenen Schaltung im Falle von Überlastung oder Fehlfunktionen.
- Kompakte Bauform (SOT-223): Das SOT-223-Gehäuse ist standardisiert und ermöglicht eine einfache Integration in Leiterplattenlayouts, selbst bei hoher Bauteildichte.
Technische Spezifikationen und Anwendungsgebiete
Der MCP 1703A-1502 ist ein monolithischer CMOS-Festspannungsregler, der für seine hohe Präzision und Energieeffizienz entwickelt wurde. Seine Low-Dropout-Charakteristik ist ein Schlüsselmerkmal, das ihn für Anwendungen prädestiniert, bei denen die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt. Dies ist häufig bei Systemen der Fall, die mit Li-Ionen-Akkus oder anderen Spannungsquellen arbeiten, deren Spannung im Laufe der Entladung abfällt.
Die typische Eingangsrandschwelle (Dropout Voltage) liegt bei nur wenigen hundert Millivolt bei voller Last. Dies bedeutet, dass auch dann, wenn die Eingangsspannung nur knapp über 1,5 V liegt, der Regler immer noch eine stabile 1,5-V-Ausgangsspannung liefern kann. Dies ist ein deutlicher Vorteil gegenüber älteren LDO-Designs oder Standard-Festspannungsreglern, die eine höhere Eingangsspannung benötigen, um korrekt zu funktionieren.
Die Ausgangsstromkapazität von 250 mA ist für eine breite Palette von Systemen ausreichend. Dazu gehören beispielsweise:
- IoT-Sensorknoten: Energieeffiziente Sensorknoten, die über längere Zeiträume ohne Batteriewechsel betrieben werden müssen.
- Mobile und tragbare Geräte: Stromversorgungen für Handheld-Scanner, medizinische Geräte oder tragbare Messinstrumente.
- Energie-Harvesting-Systeme: Stabilisierung von schwankenden Spannungen, die aus Energie-Harvesting-Quellen (z.B. Solarzellen, thermoelektrische Generatoren) gewonnen werden.
- Mikrocontroller-Plattformen: Stabile und rauscharme Spannungsversorgung für Mikrocontroller wie z.B. Arduino-kompatible Boards oder ESP32-basierte Systeme.
- Low-Power-Audio-Schaltungen: Versorgung von Vorverstärkern oder Signalverarbeitungseinheiten, die eine saubere und stabile Spannung benötigen.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | LDO-Festspannungsregler |
| Ausgangsspannung | 1,5 V |
| Maximaler Ausgangsstrom | 250 mA |
| Gehäuse | SOT-223 |
| Eingangsspannungsbereich (typisch) | Bis zu 16 V (abhängig von Dropout-Anforderung) |
| Dropout-Spannung (typisch bei 250 mA) | < 300 mV |
| Ruhestrom (typisch) | ca. 3 µA |
| Schutzschaltungen | Übertemperaturschutz, Strombegrenzung |
| Technologie | CMOS |
| Anwendungsbereiche | Energieeffiziente Systeme, IoT, batteriebetriebene Geräte, mobile Elektronik |
Der Unterschied: Warum MCP 1703A-1502 über herkömmliche Regler hinausgeht
Herkömmliche Spannungsregler, oft basierend auf Bipolar-Technologie oder mit höheren Dropout-Spannungen, können in energiebewussten Designs Nachteile aufweisen. Sie erfordern oft eine größere Eingangsspannung, um die gewünschte Ausgangsspannung zu stabilisieren, was zu unnötiger Energieverlustleistung in Form von Wärme führt. Dies reduziert die Effizienz und kann die thermische Belastung des Gesamtsystems erhöhen. Der MCP 1703A-1502 mit seiner CMOS-basierten LDO-Architektur erzielt hier signifikant bessere Ergebnisse. Der geringe Ruhestrom ist ebenfalls ein entscheidender Faktor, besonders wenn das Gerät über lange Zeiträume im Standby-Modus verbleibt.
Darüber hinaus bieten moderne LDOs wie der MCP 1703A-1502 oft integrierte Schutzschaltungen, die bei älteren Bauteilen separat implementiert werden müssten. Dies spart nicht nur Platz auf der Leiterplatte, sondern vereinfacht auch das Design und erhöht die Zuverlässigkeit. Die präzise Ausgangsspannung von 1,5 V ist speziell auf die Anforderungen vieler moderner digitaler und analoger integrierter Schaltungen abgestimmt, die oft mit niedrigeren Betriebsspannungen arbeiten, um den Stromverbrauch zu senken.
Häufig gestellte Fragen zum MCP 1703A-1502 – LDO-Festspannungsregler, 1,5 V, 250 mA, SOT-223
Was ist ein LDO-Festspannungsregler und wie unterscheidet er sich von einem linearen Spannungsregler?
Ein LDO (Low-Dropout) Festspannungsregler ist eine spezielle Art von linearem Spannungsregler. Der Hauptunterschied liegt in der geringeren Dropout-Spannung. Das bedeutet, dass die Differenz zwischen der Eingangs- und der Ausgangsspannung, die der Regler benötigt, um stabil zu funktionieren, sehr klein ist. Dies führt zu einer höheren Effizienz, insbesondere bei batteriebetriebenen Geräten.
Welche maximale Eingangsspannung kann der MCP 1703A-1502 verarbeiten?
Der MCP 1703A-1502 kann typischerweise Eingangsspannungen bis zu 16 V verarbeiten. Die genaue maximale Eingangsspannung hängt jedoch von der erforderlichen Ausgangsstromstärke und der gewünschten Dropout-Spannung ab. Es ist ratsam, die Datenblätter des Herstellers für genaue Grenzwerte zu konsultieren.
Ist der MCP 1703A-1502 für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Der MCP 1703A-1502 ist aufgrund seines sehr geringen Ruhestroms und seiner hohen Effizienz durch die LDO-Architektur ideal für batteriebetriebene Anwendungen. Er hilft, die Batterielebensdauer signifikant zu verlängern.
Welche Art von Schutzschaltungen sind im MCP 1703A-1502 integriert?
Der MCP 1703A-1502 verfügt über integrierten Übertemperaturschutz und eine Strombegrenzung. Diese Schutzmechanismen sorgen für die Sicherheit des Bauteils und der angeschlossenen Schaltung, indem sie das Gerät vor Schäden bei Überlastung oder Überhitzung schützen.
Kann der MCP 1703A-1502 mit einer geringeren Stromstärke als 250 mA betrieben werden?
Ja, der Regler kann problemlos mit Stromstärken unterhalb seines Maximalwerts betrieben werden. In solchen Fällen ist die Dropout-Spannung in der Regel noch geringer, was die Effizienz weiter verbessert. Die LDO-Funktionalität bleibt erhalten.

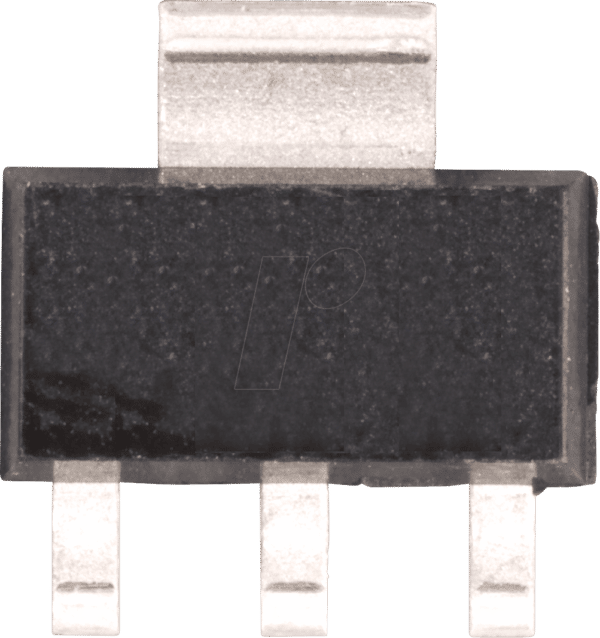

Was bedeutet das SOT-223-Gehäuse?
SOT-223 (Small Outline Transistor 223) ist ein gängiges Oberflächenmontage-Gehäuse (SMD) für elektronische Bauteile. Es ist relativ kompakt und verfügt über drei Anschlusspins, was eine einfache Bestückung auf Leiterplatten ermöglicht.
Ist der MCP 1703A-1502 für die Versorgung von Audio-Schaltungen geeignet?
Ja, die Fähigkeit des MCP 1703A-1502, eine präzise und stabile Spannung mit geringem Rauschen zu liefern, macht ihn gut geeignet für die Stromversorgung von rauscharmen Audio-Schaltungen, wie z.B. Vorverstärkern, wo eine saubere Stromversorgung kritisch für die Klangqualität ist.
