MCP 1703A-1202DB – Ihr Präzisions-LDO-Festspannungsregler für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und stabilen Spannungsversorgung für Ihre empfindlichen elektronischen Schaltungen? Der MCP 1703A-1202DB ist ein hochpräziser LDO-Festspannungsregler, der entwickelt wurde, um eine konstante Ausgangsspannung von 1,2 V bei einem Strom von bis zu 250 mA zu liefern. Dieses Bauteil ist die ideale Lösung für Entwickler und Hobbyisten, die Wert auf Stabilität, geringes Rauschen und Energieeffizienz legen und die Leistungsfähigkeit ihrer Projekte maximieren möchten.
Warum der MCP 1703A-1202DB die überlegene Wahl ist
Im Gegensatz zu Standard-Spannungsreglern, die oft mit höheren Dropout-Spannungen, größerem Rauschen und geringerer Präzision zu kämpfen haben, bietet der MCP 1703A-1202DB eine herausragende Leistung, die ihn von der Masse abhebt. Seine geringe Dropout-Spannung ermöglicht einen effizienteren Betrieb, insbesondere bei batteriebetriebenen Geräten, während die exzellente Rauschunterdrückung und die hohe Lastregelung die Integrität sensibler Signalpfade gewährleisten. Die kompakte SOT-223-Bauform spart wertvollen Platz auf der Leiterplatte, was ihn perfekt für dicht gepackte Designs macht.
Herausragende Leistungsmerkmale des MCP 1703A-1202DB
Der MCP 1703A-1202DB zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einem bevorzugten Bauteil für professionelle Anwendungen machen:
- Stabile 1,2 V Ausgangsspannung: Bietet eine präzise und konstante Spannung, die für den Betrieb vieler moderner Mikrocontroller, Sensoren und Analogschaltungen unerlässlich ist.
- Hohe Stromlieferfähigkeit: Mit einer Kapazität von bis zu 250 mA eignet er sich für eine breite Palette von Anwendungen, von kleinen IoT-Geräten bis hin zu anspruchsvolleren Embedded-Systemen.
- Niedrige Dropout-Spannung: Reduziert den Spannungsverlust zwischen Eingangs- und Ausgangsspannung, was zu einer höheren Effizienz und längeren Batterielaufzeiten führt.
- Hervorragende Rauschunterdrückung: Minimiert elektrische Störungen und sorgt für saubere Signale, was besonders kritisch in Audio-, RF- und Präzisionsmessanwendungen ist.
- Kompakte SOT-223-Bauform: Ermöglicht eine platzsparende Integration auf Leiterplatten, was für tragbare und dicht bestückte Geräte von Vorteil ist.
- Übertemperaturschutz: Bietet integrierten Schutz vor thermischer Überlastung, um das Bauteil und die umliegende Schaltung im Falle eines Problems zu schützen.
- Kurzschlussschutz: Schützt den Regler und die angeschlossene Last vor Schäden im Falle eines unbeabsichtigten Kurzschlusses.
Technische Spezifikationen und Anwendungsbereiche
Der MCP 1703A-1202DB ist ein Low-Dropout-Linearregler, der sich durch seine präzisen Spezifikationen und seine Zuverlässigkeit auszeichnet. Seine Kernaufgabe besteht darin, eine Eingangsspannung, die typischerweise höher ist als die gewünschte Ausgangsspannung, auf einen exakten und stabilen Wert von 1,2 Volt zu reduzieren. Dies geschieht mit minimalen Energieverlusten und geringer Wärmeentwicklung, was ihn ideal für den Einsatz in batteriebetriebenen Geräten macht, wo jede Millivolt und jeder Milliampere zählt.

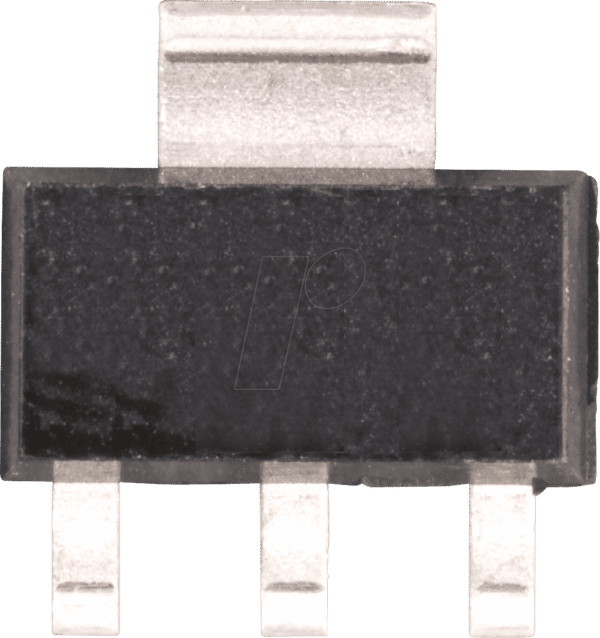

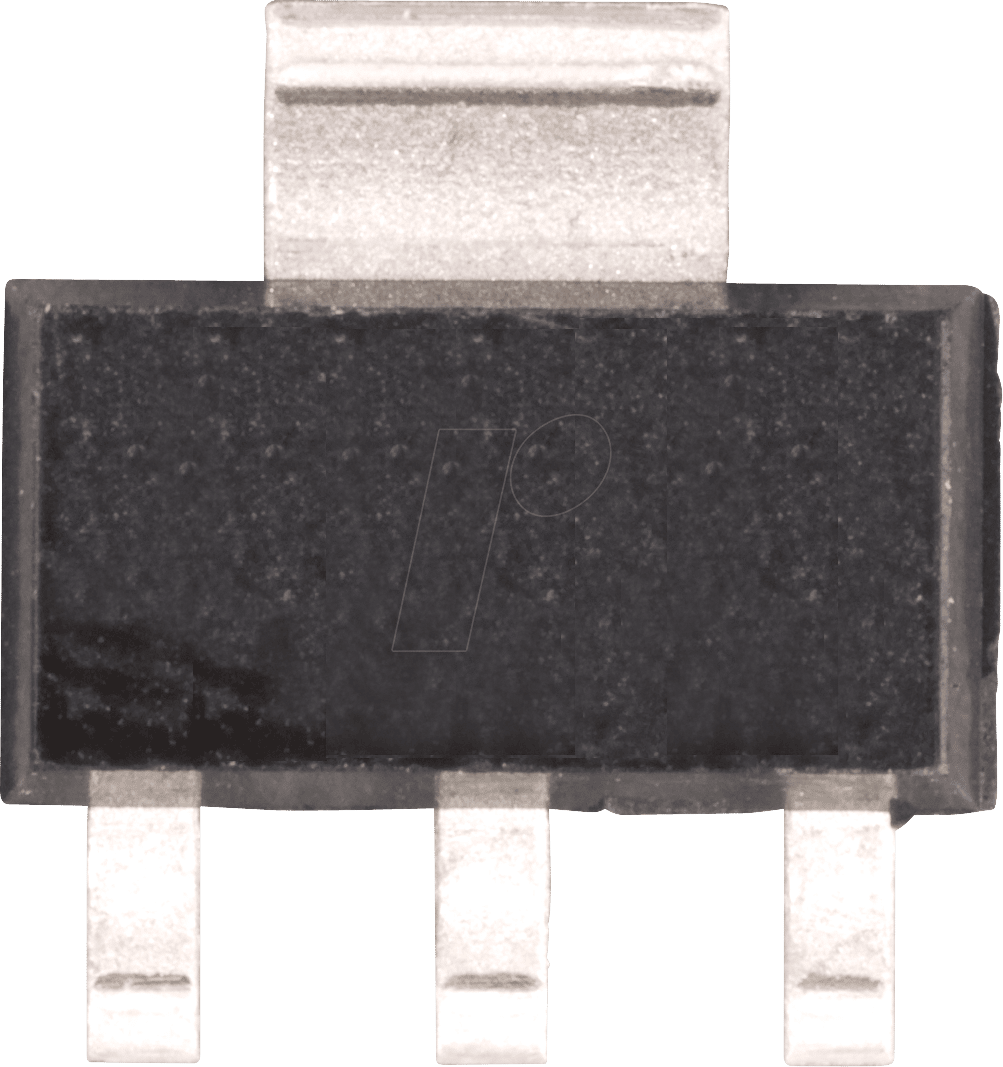

Die SOT-223-Gehäuseform ist ein Standard für SMD-Bauteile (Surface Mount Device) und ermöglicht eine effiziente Montage auf Leiterplatten mittels automatisierter Bestückungsanlagen. Dieses Gehäuse bietet eine gute Wärmeableitung und eine robuste mechanische Verbindung.
Die Stromlieferfähigkeit von 250 mA deckt eine Vielzahl von Anwendungsfällen ab. Beispielsweise kann er verwendet werden, um einen empfindlichen Sensor mit einer stabilen 1,2 V Versorgung zu versorgen, der selbst nur wenige Milliampere benötigt, aber sehr empfindlich auf Spannungsschwankungen reagiert. Ebenso kann er kleinere Mikrocontroller oder eine Gruppe von Logik-ICs versorgen, die eine präzise und stabile Spannungsreferenz benötigen.
Die hohe Power Supply Rejection Ratio (PSRR) des MCP 1703A-1202DB bedeutet, dass er effektiv unerwünschte Schwankungen und Rauschen von der Eingangsspannungsquelle herausfiltert. Dies ist von entscheidender Bedeutung in Anwendungen, bei denen die Signalintegrität oberste Priorität hat, wie z. B. in:
- Tragbare Kommunikationsgeräte: Mobiltelefone, Funkmodule, IoT-Sensoren.
- Audio- und Videoverarbeitung: Kleine Verstärker, Vorverstärker, Signalaufbereitungsschaltungen.
- Präzisionsmessinstrumente: Sensoren, Datenwandler, Messverstärker.
- Batteriebetriebene Systeme: Energiesparsamkeit ist hier ein Schlüsselfaktor.
- Embedded-Systeme und Mikrocontroller-Applikationen: Zur stabilen Versorgung von Prozessoren und Peripherie.
Produkt Eigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | MCP 1703A-1202DB – LDO-Festspannungsregler |
| Ausgangsspannung | 1,2 V (Festspannung) |
| Maximaler Ausgangsstrom | 250 mA |
| Dropout-Spannung | Typisch unter 300 mV bei 250 mA (bei 2,7V Eingangsspannung) |
| Eingangsspannungsbereich | 2,7 V bis 6,0 V |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäusetyp | SOT-223 (SMD) |
| Rauschunterdrückung (PSRR) | Hoch, typisch > 60 dB bei 1 kHz |
| Integrierte Schutzfunktionen | Übertemperaturschutz, Kurzschlussschutz |
| Anwendungsgebiet | Stabile Spannungsversorgung für Mikrocontroller, Sensoren, Analogschaltungen, IoT, tragbare Elektronik. |
Anwendungsbeispiele und Integrationstipps
Der MCP 1703A-1202DB ist universell einsetzbar, wo immer eine präzise und stabile 1,2-V-Schienenspannung benötigt wird. Bei der Integration in Ihre Schaltung ist es ratsam, eine kleine Keramikkondensatoren von ca. 1 µF bis 10 µF direkt am Ausgang des Reglers zu platzieren, um die dynamische Lastantwort weiter zu verbessern und transienten Spannungsspitzen entgegenzuwirken. Am Eingang empfiehlt sich ebenfalls ein Entkopplungskondensator, dessen Wert je nach Stärke des Eingangsrauschens und der Entfernung zur Spannungsquelle gewählt werden kann, typischerweise im Bereich von 1 µF bis 100 µF.
Die geringe Dropout-Spannung eröffnet interessante Möglichkeiten bei der Auslegung von Energiesparsystemen. So können Sie beispielsweise mit einer 3,7-V-Lithium-Ionen-Batterie eine stabile 1,2-V-Versorgung realisieren, während bei herkömmlichen Reglern möglicherweise ein höherer Spannungsbedarf besteht oder ein Step-Down-Konverter nötig wäre, der komplexer und potenziell rauschintensiver ist.
Für Designs, bei denen die Wärmeentwicklung ein Thema sein könnte, ist die Platzierung auf einer Leiterbahn mit ausreichender Kupferfläche ratsam, um die Wärme effizient abzuführen. Das SOT-223-Gehäuse ist für diese Art der Wärmeableitung gut ausgelegt.
FAQ – Häufig gestellte Fragen zu MCP 1703A-1202DB – LDO-Festspannungsregler, 1,2 V, 250 mA, SOT-223
Was ist ein LDO-Festspannungsregler und warum ist er wichtig?
Ein LDO-Festspannungsregler (Low-Dropout) ist eine elektronische Komponente, die eine variable Eingangsspannung in eine feste, stabilere Ausgangsspannung umwandelt. LDOs sind wichtig, da sie eine präzise und stabile Spannungsversorgung für empfindliche elektronische Schaltungen gewährleisten, Rauschen minimieren und oft energieeffizienter sind als andere Spannungsreglerarten, insbesondere bei geringen Spannungsunterschieden zwischen Ein- und Ausgang.
Für welche Art von Geräten ist der MCP 1703A-1202DB am besten geeignet?
Der MCP 1703A-1202DB eignet sich ideal für alle Anwendungen, die eine stabile und rauscharme 1,2-V-Versorgung benötigen. Dies umfasst insbesondere batteriebetriebene Geräte wie IoT-Sensoren, tragbare Kommunikationsmodule, drahtlose Sensorknoten, aber auch digitale und analoge Schaltungen in Embedded-Systemen, die empfindlich auf Spannungsschwankungen reagieren.
Welche Vorteile bietet die niedrige Dropout-Spannung des MCP 1703A-1202DB?
Die niedrige Dropout-Spannung bedeutet, dass der Regler bereits bei einem geringen Unterschied zwischen Eingangs- und Ausgangsspannung (z.B. nur 300 mV) stabil arbeiten kann. Dies ermöglicht eine höhere Energieeffizienz, da weniger Energie als Wärme verloren geht, und erlaubt den Betrieb mit niedrigeren Eingangsspannungen, was besonders bei batteriebetriebenen Geräten zu längeren Laufzeiten führt.
Kann der MCP 1703A-1202DB mit höheren Eingangsspannungen betrieben werden?
Ja, der MCP 1703A-1202DB kann mit Eingangsspannungen von 2,7 V bis zu 6,0 V betrieben werden. Die Ausgangsspannung bleibt dabei konstant bei 1,2 V, vorausgesetzt, die Eingangsspannung liegt mindestens um die Dropout-Spannung über der gewünschten Ausgangsspannung.
Was bedeutet SOT-223 und welche Vorteile hat dieses Gehäuse?
SOT-223 (Small Outline Transistor) ist ein gängiges Oberflächenmontagegehäuse (SMD) für elektronische Bauteile. Es ist kompakt und ermöglicht eine einfache Bestückung auf Leiterplatten. Dieses Gehäuse bietet eine gute thermische Anbindung, was für die Wärmeableitung des Reglers wichtig ist, und ist mechanisch robust.
Ist der MCP 1703A-1202DB gegen Überlastung geschützt?
Ja, der MCP 1703A-1202DB verfügt über integrierte Schutzmechanismen wie einen Übertemperaturschutz und einen Kurzschlussschutz. Diese Schutzschaltungen helfen, das Bauteil und die angeschlossene Schaltung im Falle einer Überlastung, eines Kurzschlusses oder einer Überhitzung zu schützen und potenzielle Schäden zu verhindern.
Welche externen Komponenten werden typischerweise mit dem MCP 1703A-1202DB benötigt?
Um eine optimale Leistung zu erzielen, werden in der Regel zwei externe Kondensatoren empfohlen: ein Eingangs-Entkopplungskondensator (z.B. 1 µF bis 100 µF) zur Filterung von Rauschen an der Eingangsseite und ein Ausgangskondensator (z.B. 1 µF bis 10 µF) zur Verbesserung der transienten Lastantwort und zur Reduzierung von Ausgangsrauschen. Die genauen Werte können je nach Anwendung variieren.
