MCP 1703A-1202CB – Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Benötigen Sie eine stabile und zuverlässige 1,2V Gleichspannung für Ihre empfindlichen elektronischen Schaltungen, die auch unter wechselnden Lastbedingungen konstante Leistung garantiert? Der MCP 1703A-1202CB LDO-Festspannungsregler ist die ideale Lösung für Entwickler und Ingenieure, die eine hochpräzise Spannungsversorgung für batteriebetriebene Geräte, IoT-Anwendungen oder spezialisierte Messsysteme benötigen, wo Effizienz und geringer Stromverbrauch entscheidend sind.
Überlegene Leistung und Zuverlässigkeit des MCP 1703A-1202CB
Der MCP 1703A-1202CB zeichnet sich durch seine herausragende Stabilität und Effizienz aus und positioniert sich damit klar über generischen Spannungsreglern. Seine geringe Dropout-Spannung minimiert Leistungsverluste, was insbesondere bei batteriebetriebenen Systemen zu einer signifikant verlängerten Betriebszeit führt. Die präzise Ausgangsspannung von 1,2 Volt wird auch bei Schwankungen der Eingangsspannung und Lastströme bis zu 250 mA zuverlässig gehalten. Im Gegensatz zu Standardreglern bietet der MCP 1703A-1202CB eine überlegene Rauschunterdrückung und eine exzellente Last- sowie Leitungsregelung, was ihn zur bevorzugten Wahl für kritische Anwendungen macht, bei denen Signalintegrität und stabile Betriebsbedingungen unerlässlich sind.
Kernvorteile des LDO-Festspannungsreglers
- Hohe Präzision: Garantiert eine stabile Ausgangsspannung von 1,2 V, ideal für empfindliche Mikrocontroller und Sensoren.
- Effiziente Energieverwaltung: Die geringe Dropout-Spannung maximiert die Batterielaufzeit und reduziert die Wärmeentwicklung.
- Robuste Stabilität: Exzellente Last- und Leitungsregelung sorgt für konsistente Performance auch unter variierenden Betriebsbedingungen.
- Geringer Ruhestrom: Minimaler Stromverbrauch im Leerlauf ist entscheidend für stromsparende Designs.

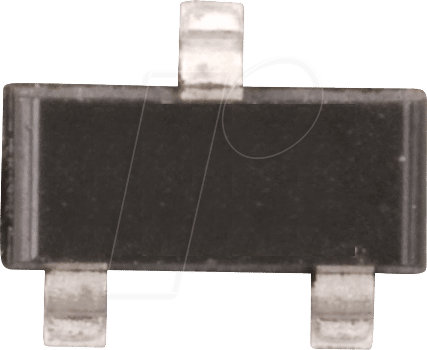

- Kompakte Bauform: Das SOT-23-Gehäuse ermöglicht eine Platzersparnis auf der Platine, was für Miniaturisierungsprojekte von Vorteil ist.
- Zuverlässigkeit im Einsatz: Entwickelt für den dauerhaften Betrieb in anspruchsvollen Umgebungen.
Technische Spezifikationen und Konstruktionsmerkmale
Der MCP 1703A-1202CB ist ein CMOS-basierter Low Dropout (LDO) Linearregler, der speziell für Anwendungen mit niedrigem Energieverbrauch entwickelt wurde. Seine Architektur ermöglicht einen Betrieb mit einer minimalen Eingangs-Ausgangs-Spannungsdifferenz (Dropout-Spannung), was die Effizienz erheblich steigert. Die integrierten Schutzschaltungen wie Übersstromschutz und thermischer Überlastschutz erhöhen die Betriebssicherheit des Systems. Die Fähigkeit, bis zu 250 mA zu liefern, deckt einen breiten Bereich von Stromversorgungsanforderungen ab, während die präzise Ausgangsspannung von 1,2 V für viele moderne digitale und analoge Schaltungen eine ideale Grundlage schafft.
Anwendungsgebiete für höchste Präzision
Die Vielseitigkeit des MCP 1703A-1202CB erschließt sich in einer breiten Palette von Anwendungsbereichen, in denen eine stabile und präzise Niederspannungsversorgung kritisch ist. Dazu zählen insbesondere:
- Batteriebetriebene Messinstrumente und tragbare Elektronikgeräte
- Internet of Things (IoT) Sensorknoten und Gateways
- Stromversorgungsregelung für Mikrocontroller und digitale Logikschaltungen
- Low-Power-RF-Module und Kommunikationssysteme
- Analog-zu-Digital-Wandler (ADCs) und Digital-zu-Analog-Wandler (DACs) mit hohen Anforderungen an die Signalreinheit
- Stromversorgungsfilterung und Rauschunterdrückung in empfindlichen Schaltungen
- Medizintechnik und diagnostische Geräte, bei denen Zuverlässigkeit oberste Priorität hat
Vergleich mit Standardlösungen
Im direkten Vergleich mit herkömmlichen Spannungsreglern bietet der MCP 1703A-1202CB entscheidende Vorteile. Während viele Standardregler eine höhere Dropout-Spannung aufweisen, was zu unnötigem Energieverlust und Wärmeentwicklung führt, minimiert der LDO-Charakter des MCP 1703A-1202CB diese Effekte. Dies resultiert in einer längeren Lebensdauer von Batterien und reduziert die Notwendigkeit für aufwendige Kühlmaßnahmen. Darüber hinaus zeichnet sich der MCP 1703A-1202CB durch eine signifikant bessere Rauschunterdrückung aus, was ihn für empfindliche analoge Schaltungen und hochfrequente Anwendungen prädestiniert, wo Rauschen die Signalqualität negativ beeinflussen kann. Die integrierte Strombegrenzung und der thermische Schutz bieten zudem eine zusätzliche Ebene der Sicherheit, die bei einfacheren Reglern oft fehlt.
Produktdaten und physikalische Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Typ | LDO-Festspannungsregler |
| Hersteller | Microchip Technology |
| Modellbezeichnung | MCP 1703A-1202CB |
| Ausgangsspannung | 1,2 V |
| Max. Ausgangsstrom | 250 mA |
| Dropout-Spannung (typisch) | 50 mV bei 250 mA |
| Ruhestrom (typisch) | 1,6 µA |
| Eingangsspannungsbereich | 2,7 V bis 6,0 V |
| Ausgangsrauschen | Sehr gering, ideal für empfindliche Schaltungen |
| Gehäusetyp | SOT-23 (3-Pin) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Schutzfunktionen | Übersstromschutz, thermischer Überlastschutz |
| Material/Konstruktion | Hochwertige Halbleiterkomponente für Langlebigkeit und Leistung. Die SOT-23-Bauform ist auf eine effiziente Wärmeableitung auf der Leiterplatte ausgelegt. |
| Einsatzgebiet | Kompakte, batteriebetriebene und stromsparende Elektronik, IoT-Geräte, portable Messgeräte, Sensorik. |
FAQ – Häufig gestellte Fragen zu MCP 1703A-1202CB – LDO-Festspannungsregler, 1,2 V, 250 mA, SOT-23
Was ist die Hauptanwendung des MCP 1703A-1202CB?
Der MCP 1703A-1202CB ist primär für Anwendungen konzipiert, die eine stabile und präzise 1,2V-Spannungsversorgung bei geringem Stromverbrauch benötigen. Dies umfasst insbesondere batteriebetriebene Geräte, IoT-Sensoren, portable Elektronik und überall dort, wo Effizienz und Signalintegrität entscheidend sind.
Wie unterscheidet sich ein LDO-Regler wie der MCP 1703A-1202CB von einem Standard-Festspannungsregler?
Ein LDO-Regler (Low Dropout) zeichnet sich durch eine sehr geringe Dropout-Spannung aus. Das bedeutet, die Eingangsspannung muss nur geringfügig höher sein als die Ausgangsspannung, um korrekt zu funktionieren. Dies führt zu geringeren Leistungsverlusten und besserer Effizienz, besonders bei niedrigen Eingangsspannungen.
Welchen maximalen Ausgangsstrom kann der MCP 1703A-1202CB liefern?
Der MCP 1703A-1202CB kann einen maximalen Ausgangsstrom von 250 mA liefern. Dies ist ausreichend für viele gängige Mikrocontroller, Sensoren und andere Komponenten in Stromspar-Anwendungen.
Ist der MCP 1703A-1202CB für hochfrequente Schaltungen geeignet?
Ja, der MCP 1703A-1202CB bietet eine hervorragende Rauschunterdrückung und Stabilität, was ihn auch für die Spannungsversorgung von Komponenten in hochfrequenten oder empfindlichen Analogschaltungen geeignet macht, bei denen saubere Spannungen unerlässlich sind.
Welche Schutzmechanismen sind im MCP 1703A-1202CB integriert?
Der MCP 1703A-1202CB verfügt über integrierten Übersstromschutz, der die Komponente vor Schäden durch zu hohe Ströme schützt, sowie über einen thermischen Überlastschutz, der die Schaltung bei Überhitzung abschaltet, um Beschädigungen zu verhindern.
Wie wichtig ist die Dropout-Spannung für die Batterielaufzeit?
Die Dropout-Spannung ist direkt proportional zu den Leistungsverlusten im Regler (Leistung = Spannung Strom). Eine geringere Dropout-Spannung bedeutet weniger Leistung, die in Wärme umgewandelt wird, und somit mehr Energie, die der Batterie entnommen werden kann, um die Schaltung zu versorgen. Dies verlängert die Batterielaufzeit erheblich.
Kann der MCP 1703A-1202CB mit nicht-stabilisierten Netzteilen betrieben werden?
Ja, der MCP 1703A-1202CB kann mit nicht-stabilisierten Netzteilen betrieben werden, solange die Eingangsspannung stets über der erforderlichen Dropout-Spannung plus der gewünschten Ausgangsspannung liegt und den spezifizierten maximalen Eingangsspannungsbereich nicht überschreitet. Die hervorragende Leitungsregelung kompensiert Schwankungen der Eingangsspannung.
