Hochzuverlässiger 5V LDO-Regler für präzise Spannungsversorgung: MCP 1703-5002

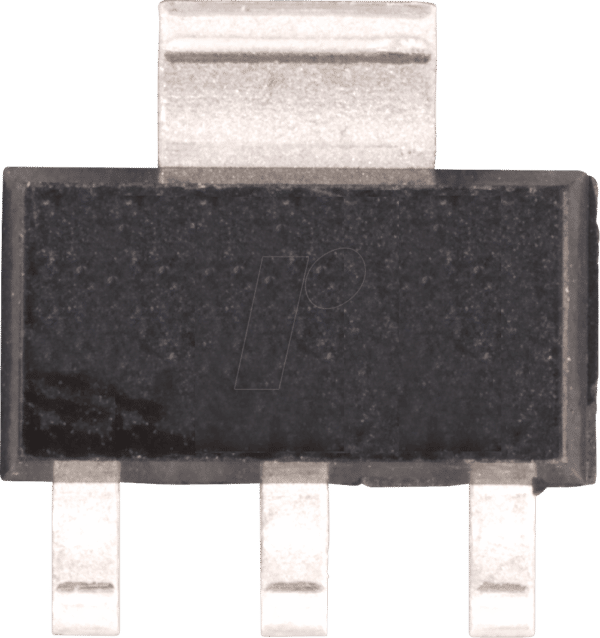

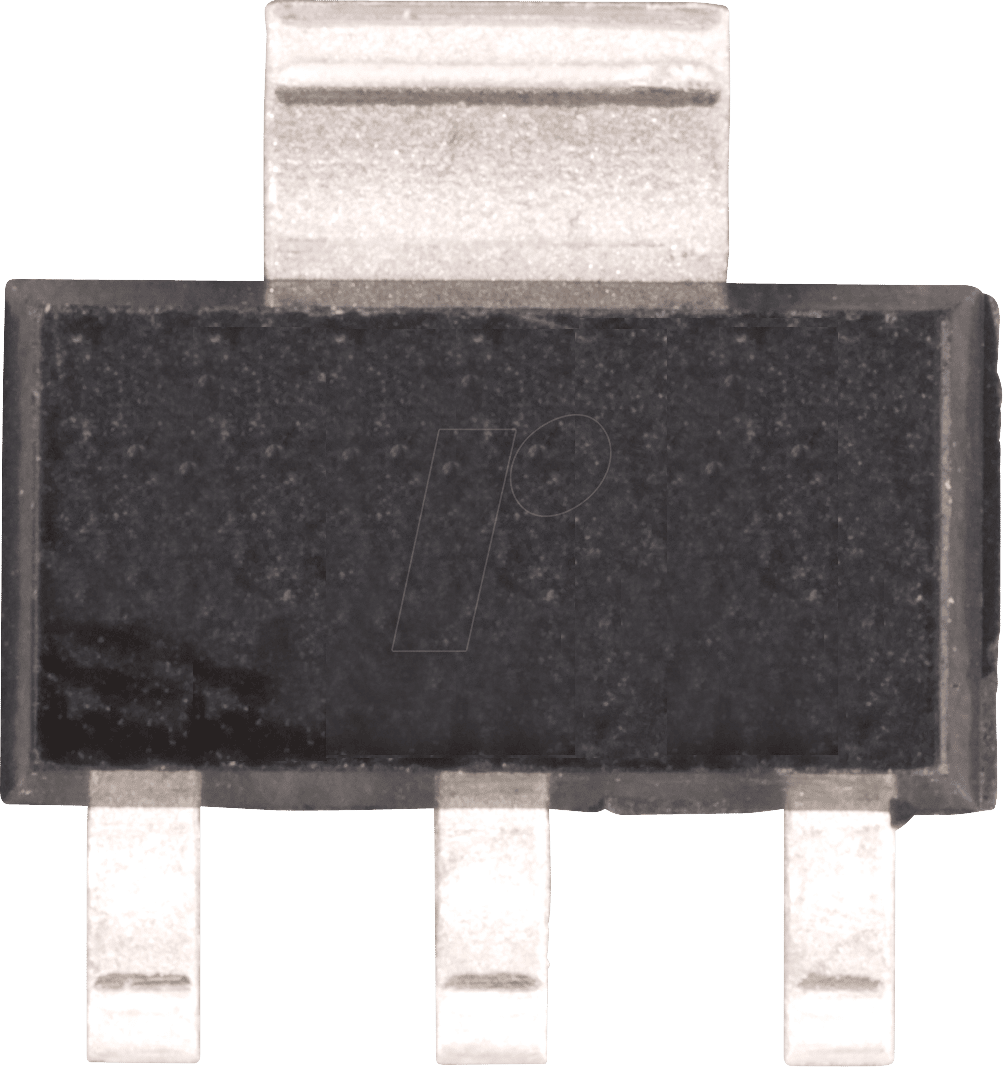

Der MCP 1703-5002 ist ein fest programmierter Low Dropout (LDO) Spannungsregler, der eine stabile und präzise 5V Ausgangsspannung liefert. Entwickelt für anspruchsvolle Anwendungen, bei denen eine geringe Eingangs-Ausgangs-Spannungsdifferenz und hohe Effizienz gefragt sind, ist dieser Regler die ideale Lösung für Embedded-Systeme, Sensoren, Mikrocontroller-Schaltungen und batteriebetriebene Geräte. Seine SOT-223-Gehäuseform ermöglicht eine einfache Integration in bestehende Platinenlayouts.
Die Vorteile des MCP 1703-5002 im Detail
Im Vergleich zu Standard-Spannungsreglern bietet der MCP 1703-5002 eine Reihe von entscheidenden Vorteilen, die ihn zur überlegenen Wahl für Ihre Projekte machen:
- Exzellente Last- und Leitungsregelung: Sorgen Sie sich nie wieder um Schwankungen der Ausgangsspannung, selbst unter variierenden Lastbedingungen oder bei schwankender Eingangsspannung. Der MCP 1703-5002 hält seine 5V Ausgangsspannung konstant präzise.
- Geringe Dropout-Spannung: Die niedrige Dropout-Spannung minimiert den Energieverlust und ermöglicht den Betrieb mit Eingangsspannungen, die nur geringfügig über der gewünschten Ausgangsspannung liegen. Dies ist kritisch für die Maximierung der Batterielaufzeit in mobilen und energieautarken Systemen.
- Hohe Effizienz: Durch die Minimierung des Spannungsabfalls und eine effiziente interne Architektur trägt der Regler dazu bei, den Gesamtenergieverbrauch Ihrer Schaltung zu senken.
- Überlast- und Übertemperaturschutz: Integrierte Schutzmechanismen schützen sowohl den Regler selbst als auch die angeschlossene Last vor Schäden bei unerwarteten Überlastungen oder thermischer Belastung.
- Geringes Rauschen: Die Designphilosophie des MCP 1703-5002 zielt darauf ab, das Ausgangsrauschen zu minimieren, was ihn für empfindliche analoge Schaltungen und präzise Messanwendungen qualifiziert.
- Kompakte Bauform (SOT-223): Das standardisierte SOT-223-Gehäuse ermöglicht eine einfache Bestückung und geringen Platzbedarf auf der Leiterplatte, was ihn ideal für platzkritische Designs macht.
- Festspannungsausgang: Die feste 5V Ausgangsspannung vereinfacht die Schaltungsentwicklung, da keine externen Komponenten zur Einstellung der Spannung erforderlich sind.
Anwendungsgebiete des MCP 1703-5002
Die Vielseitigkeit des MCP 1703-5002 ermöglicht seinen Einsatz in einer breiten Palette von elektronischen Systemen. Seine Fähigkeit, eine stabile 5V Versorgung bereitzustellen, macht ihn zu einem unverzichtbaren Baustein für:
- Embedded-Systeme und Mikrocontroller: Stromversorgung für gängige Mikrocontroller-Plattformen wie Arduino, Raspberry Pi (für spezifische Peripherien) und kundenspezifische Embedded-Designs, die eine stabile 5V Versorgung benötigen.
- Sensoren und Messgeräte: Sicherstellung einer konstanten Spannungsversorgung für empfindliche Sensoren, die präzise Messwerte liefern müssen, unabhängig von Schwankungen in der Hauptstromversorgung.
- IoT-Geräte (Internet of Things): Einsatz in batteriebetriebenen und netzwerkvernetzten Geräten, wo Energieeffizienz und eine zuverlässige Stromversorgung entscheidend sind.
- Signalaufbereitung und Analogschaltungen: Bereitstellung einer sauberen und rauscharmen Spannung für Operationsverstärker, Analog-Digital-Wandler (ADCs) und andere analoge Komponenten.
- Mobile und tragbare Elektronik: Ideal für Anwendungen, bei denen die Batterielaufzeit maximiert werden muss und die Eingangsspannung der Batterie im Laufe der Zeit abnimmt.
- Kleinere Stromversorgungszweige: Als sekundäre Spannungsregelung, um empfindliche Komponenten auf einer Hauptplatine mit einer sauberen und stabilen 5V Versorgung zu versorgen.
Technische Spezifikationen und Leistungsmerkmale
Der MCP 1703-5002 zeichnet sich durch seine robusten technischen Spezifikationen aus, die seine Zuverlässigkeit und Leistungsfähigkeit unterstreichen.
| Merkmal | Spezifikation |
|---|---|
| Spannungsreglertyp | Low Dropout (LDO) |
| Ausgangsspannung | 5 V (fest programmiert) |
| Maximale Ausgangsstromstärke | Bis zu 250 mA (abhängig von thermischen Bedingungen und Eingangsspannung) |
| Typische Eingangs-Ausgangs-Spannungsdifferenz (Dropout Voltage) | 190 mV bei 250 mA (typisch) |
| Betriebsspannung (Eingang) | 2,7 V bis 6,0 V |
| Gehäuseform | SOT-223 |
| Temperaturbereich (Betrieb) | -40°C bis +125°C |
| Lastregelung | Typisch ±0,5 % |
| Leitungsregelung | Typisch ±0,1 % |
| Stromaufnahme im Leerlauf (Quiescent Current) | Typisch 1,7 µA |
| Rauschunterdrückung (PSRR) | Gut, besonders bei höheren Frequenzen |
| Schutzfunktionen | Überlastschutz, Übertemperaturschutz |
Einblick in die Technologie und Funktionsweise
Der MCP 1703-5002 basiert auf einer fortschrittlichen CMOS-Technologie, die ihm seine herausragenden Eigenschaften verleiht. Das Kernstück bildet ein Präzisions-Bandgap-Referenzelement, das eine stabile Referenzspannung erzeugt. Diese Referenzspannung wird durch einen Fehlerverstärker mit der gemessenen Ausgangsspannung verglichen. Ein P-Kanal-MOSFET dient als Ausgangstransistor, dessen Gatespannung durch den Fehlerverstärker so geregelt wird, dass die Ausgangsspannung konstant auf dem Sollwert von 5V gehalten wird. Die geringe Dropout-Spannung wird durch eine spezielle Transistorkonstruktion und die Minimierung der internen Widerstände erreicht. Dies bedeutet, dass der MOSFET auch bei einer nur geringfügig höheren Eingangsspannung noch genügend Leistung hat, um die gewünschte Ausgangsstromstärke zu liefern, ohne dass es zu einer unzulässigen Spannungsreduktion kommt. Die integrierten Schutzschaltungen, wie der Überlastschutz, überwachen den Stromfluss und schalten den Ausgang bei Überschreitung eines sicheren Limits ab, um eine Zerstörung des Bauteils zu verhindern. Ebenso sorgt der Übertemperaturschutz dafür, dass bei kritischer Erwärmung der Regler deaktiviert wird, bis er sich wieder auf einen sicheren Betriebsbereich abgekühlt hat. Diese integrierten Schutzmechanismen erhöhen die Zuverlässigkeit und Langlebigkeit des MCP 1703-5002 erheblich.
Umgang und Integration in Schaltungen
Die Integration des MCP 1703-5002 in Ihre Schaltung ist dank seines standardisierten SOT-223-Gehäuses und seiner einfachen Funktionalität unkompliziert. Für optimale Leistung und Stabilität werden einige Best Practices empfohlen:
- Eingangs- und Ausgangskondensatoren: Es ist ratsam, einen Keramikkondensator mit geringem äquivalentem Serienwiderstand (ESR) von typisch 1 µF bis 10 µF direkt am Eingang des Reglers zu platzieren. Dies hilft, schnelle Transienten von der Stromquelle abzufangen und die Stabilität zu verbessern. Am Ausgang wird ebenfalls ein ähnlicher Kondensator empfohlen, um das Ausgangsrauschen weiter zu reduzieren und die Transientenantwort zu optimieren. Die genauen Werte können je nach Anwendung und Quell-/Lastimpedanz variieren und sollten gegebenenfalls durch Simulation oder Test ermittelt werden.
- Leiterbahndesign: Achten Sie auf kurze und breite Leiterbahnen für die Ein- und Ausgangsanschlüsse, insbesondere für die Strompfade, um den Leitungswiderstand zu minimieren und die Wärmeableitung zu unterstützen.
- Wärmemanagement: Obwohl der MCP 1703-5002 effizient arbeitet, kann bei maximaler Strombelastung und signifikanten Dropout-Spannungen eine Wärmeentwicklung auftreten. Sorgen Sie für ausreichende Kupferfläche auf der Leiterplatte, die mit den thermischen Pads des SOT-223-Gehäuses verbunden ist, um die Wärme effektiv abzuführen. In Umgebungen mit sehr hoher Verlustleistung kann ein zusätzlicher Kühlkörper notwendig sein.
- Layout für Rauschsensibilität: Bei Anwendungen, die besonders empfindlich auf Rauschen reagieren, sollten die Leiterbahnen rund um den Regler und die angeschlossenen Komponenten sorgfältig geführt werden. Vermeiden Sie es, rauschaussendende Komponenten in unmittelbarer Nähe der analogen Ausgangspins zu platzieren.
Häufig gestellte Fragen (FAQ) zu MCP 1703-5002 – LDO-Regler, fest, 5 V, SOT-223
Was ist die Hauptfunktion des MCP 1703-5002?
Der MCP 1703-5002 ist ein LDO-Spannungsregler, der eine stabile und präzise Ausgangsspannung von 5 Volt liefert. Seine Hauptfunktion ist es, eine konstante und zuverlässige Stromversorgung für elektronische Schaltungen bereitzustellen, auch wenn die Eingangsspannung schwankt oder die Last variiert.
Für welche Art von Anwendungen ist der MCP 1703-5002 am besten geeignet?
Der Regler eignet sich hervorragend für Anwendungen, die eine stabile 5V Versorgung benötigen und bei denen Energieeffizienz und geringes Rauschen wichtig sind. Dazu gehören Embedded-Systeme, Mikrocontroller, Sensoren, IoT-Geräte, analoge Schaltungen und mobile Elektronik.
Was bedeutet „Low Dropout“ (LDO) im Kontext dieses Reglers?
Low Dropout bedeutet, dass der Regler eine sehr geringe Spannungsdifferenz zwischen seiner Eingangs- und Ausgangsspannung benötigt, um korrekt zu funktionieren. Dies ermöglicht den Betrieb mit Eingangsspannungen, die nur geringfügig höher als die gewünschte Ausgangsspannung sind, was die Energieeffizienz erhöht und die Batterielaufzeit verlängert.
Wie viel Strom kann der MCP 1703-5002 maximal liefern?
Der MCP 1703-5002 kann typischerweise einen Ausgangsstrom von bis zu 250 mA liefern. Die tatsächliche maximale Stromstärke hängt jedoch von Faktoren wie der Eingangsspannung, der Umgebungstemperatur und der Wärmeableitung ab.
Welche Schutzfunktionen sind im MCP 1703-5002 integriert?
Der Regler verfügt über integrierte Schutzmechanismen gegen Überlast und Übertemperatur. Diese Schaltungen schalten den Regler bei gefährlich hohen Strömen oder Temperaturen ab, um ihn und die angeschlossene Last vor Schäden zu schützen.
Benötige ich zusätzliche Bauteile, um die 5V Ausgangsspannung einzustellen?
Nein, der MCP 1703-5002 ist ein fest programmierter Spannungsregler. Die 5V Ausgangsspannung ist intern eingestellt und erfordert keine externen Komponenten zur Spannungsanpassung. Es werden jedoch Kondensatoren am Ein- und Ausgang zur Stabilisierung und Rauschreduktion empfohlen.
Ist das SOT-223-Gehäuse gut für die Wärmeableitung geeignet?
Das SOT-223-Gehäuse bietet eine gute Oberfläche für die Wärmeableitung, insbesondere wenn es mit einer ausreichend großen Kupferfläche auf der Leiterplatte verbunden ist. Für Anwendungen mit sehr hoher Verlustleistung kann zusätzliche Kühlung durch eine größere Kupferfläche oder einen externen Kühlkörper erforderlich sein.
