Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Das MCP 1703-3302MB ist ein hochpräziser Festspannungs-LDO-Regler, der speziell entwickelt wurde, um eine stabile und saubere 3,3V-Versorgung für empfindliche elektronische Schaltungen bereitzustellen. Entwickler und Ingenieure, die auf höchste Zuverlässigkeit und geringes Rauschen angewiesen sind, finden in diesem Baustein die ideale Lösung zur Vermeidung von Spannungsschwankungen, die die Leistung und Lebensdauer ihrer Geräte beeinträchtigen könnten.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu einfachen Spannungsreglern oder unregulierten Stromversorgungen bietet der MCP 1703-3302MB einen signifikant geringeren Spannungsabfall (Low Dropout Voltage) und eine herausragende Last- und Leitungsregelung. Dies bedeutet, dass die Ausgangsspannung auch bei stark schwankender Eingangsspannung oder variierenden Lastströmen konstant bleibt. Diese Eigenschaft ist entscheidend für Anwendungen, bei denen präzise Spannungsniveaus für den korrekten Betrieb von Mikrocontrollern, Sensoren oder HF-Komponenten unerlässlich sind.
Technische Spezifikationen im Detail
Der MCP 1703-3302MB zeichnet sich durch eine Reihe von Leistungsmerkmalen aus, die ihn für anspruchsvolle Designs prädestinieren:
- Festspannungsausgang: Bietet eine garantierte Ausgangsspannung von 3,3V ohne Notwendigkeit für externe Komponenten zur Einstellung.
- Low Dropout Spannung: Minimale Spannungsdifferenz zwischen Ein- und Ausgang ermöglicht den Betrieb auch bei niedrigen Eingangsspannungen und maximiert die Effizienz.
- Hohe PSRR (Power Supply Rejection Ratio): Unterdrückt effektiv Rauschen und Welligkeiten von der Eingangsseite, was zu einer sauberen Ausgangsspannung führt.
- Geringer Ruhestrom: Reduziert den Energieverbrauch, was besonders in batteriebetriebenen Geräten von Vorteil ist.
- Übertemperaturschutz und Strombegrenzung: Integrierte Schutzmechanismen erhöhen die Robustheit und Zuverlässigkeit des Bausteins und schützen die nachgeschaltete Schaltung.

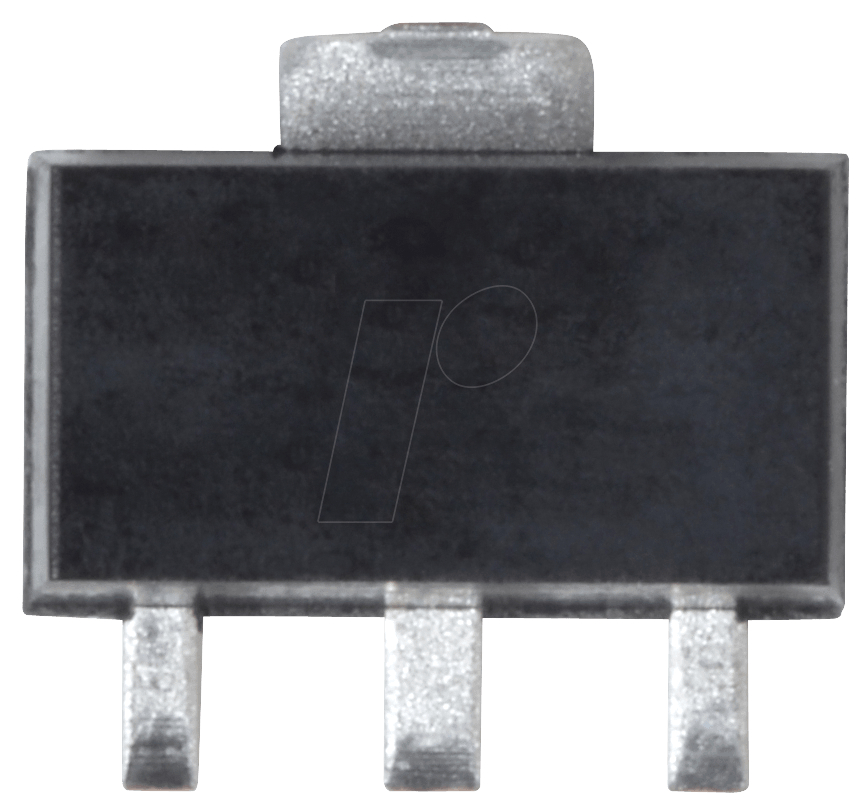

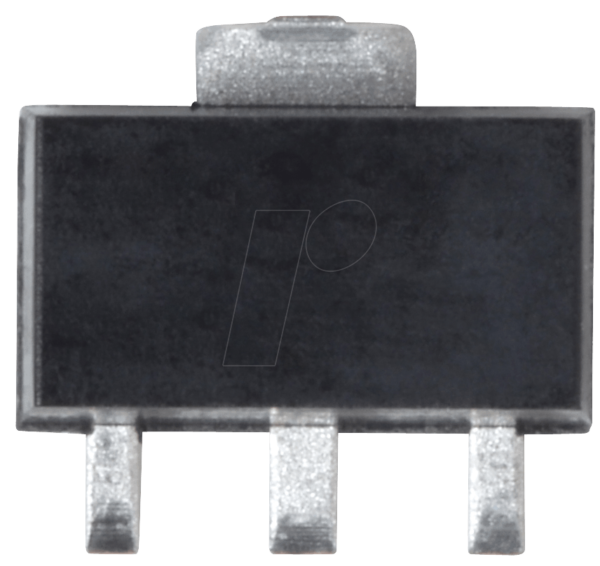

- Kompaktes SOT-89 Gehäuse: Ermöglicht eine einfache Integration in platzbeschränkte Designs.
Anwendungsbereiche und Design-Vorteile
Der MCP 1703-3302MB ist die erste Wahl für eine Vielzahl von Hightech-Anwendungen, bei denen Stabilität und Präzision im Vordergrund stehen:
- Mobile und batteriebetriebene Geräte: Der geringe Ruhestrom und die hohe Effizienz verlängern die Batterielaufzeit.
- Sensorsysteme: Stabile Spannungsversorgung für empfindliche Sensoren, um genaue Messwerte zu gewährleisten.
- Mikrocontroller-basierte Systeme: Bietet eine saubere und zuverlässige Stromversorgung für Prozessoren und Logikschaltungen.
- HF- und Funkkommunikationsmodule: Minimiert Rauschen, das die Signalqualität beeinträchtigen könnte.
- Industrielle Steuerungen und Messtechnik: Garantierte Leistung unter wechselnden Umgebungsbedingungen.
- IoT-Geräte: Zuverlässige Stromversorgung für energieeffiziente und vernetzte Anwendungen.
Vergleich mit Standardlösungen
Während einfache Spannungsregler kostengünstig sein mögen, stoßen sie schnell an ihre Grenzen, wenn es um die Anforderung einer stabilen, rauscharrmen Spannungsversorgung geht. Der MCP 1703-3302MB übertrifft diese Standardkomponenten durch seine Fähigkeit, eine deutlich höhere Ausgangsstabilität unter Lastschwankungen und Eingangsrauschen zu gewährleisten. Die fortschrittliche LDO-Architektur minimiert das Dropout-Verhalten, was für energieeffiziente Designs, die nahe der minimal zulässigen Eingangsspannung arbeiten müssen, unerlässlich ist. Darüber hinaus bietet die integrierte Schutzschaltung einen Mehrwert an Zuverlässigkeit, der bei diskreten Lösungen oft durch zusätzliche externe Komponenten erreicht werden muss.
Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Microchip Technology |
| Typ | Festspannungs-LDO-Regler |
| Ausgangsspannung | 3,3 V (fest) |
| Max. Eingangsspannung | Bis zu 6 V (typisch, abhängig von Dropout-Spannung und Last) |
| Max. Ausgangsstrom | Bis zu 250 mA (typisch, abhängig von Kühlung und Dropout) |
| Dropout-Spannung | Typisch < 300 mV bei 250 mA |
| Ruhestrom | Typisch < 2 µA |
| Gehäusetyp | SOT-89 (oberflächenmontierbar) |
| Betriebstemperatur | -40°C bis +125°C |
| Besonderheiten | Hohe PSRR, Übertemperaturschutz, Strombegrenzung |
FAQ – Häufig gestellte Fragen zu MCP 1703-3302MB – LDO-Regler, fest, 3,3 V, SOT-89
Welche Art von Geräten oder Systemen profitiert am meisten von der Verwendung des MCP 1703-3302MB?
Systeme, die eine sehr stabile und rauscharme 3,3V-Versorgung benötigen, wie z.B. Mikrocontroller-basierte Embedded-Systeme, IoT-Geräte, Funkmodule, Sensoren und Präzisionsinstrumente, profitieren am meisten von diesem LDO-Regler. Dies gilt insbesondere für batteriebetriebene Anwendungen, bei denen geringer Energieverbrauch und Effizienz entscheidend sind.
Ist der MCP 1703-3302MB für Hochfrequenzanwendungen geeignet?
Ja, dank seiner hohen Power Supply Rejection Ratio (PSRR) und der Fähigkeit, Rauschen zu minimieren, ist der MCP 1703-3302MB sehr gut für Hochfrequenz- und Funkkommunikationsmodule geeignet, bei denen eine saubere Stromversorgung die Signalintegrität und die Leistung des Geräts maßgeblich beeinflusst.
Wie wirkt sich die Low Dropout-Charakteristik des Reglers aus?
Die geringe Dropout-Spannung ermöglicht es dem Regler, auch dann noch eine stabile Ausgangsspannung von 3,3V zu liefern, wenn die Eingangsspannung nur geringfügig höher ist. Dies erhöht die Effizienz und erlaubt den Betrieb in Systemen mit begrenztem Spannungsspielraum oder bei schwächelnden Batterien.
Welchen Schutzmechanismen sind im MCP 1703-3302MB integriert?
Der MCP 1703-3302MB verfügt über integrierten Übertemperaturschutz und eine Strombegrenzungsfunktion. Diese schützen den Regler selbst und die nachgeschaltete Schaltung vor Schäden durch Überlastung oder Überhitzung.
Kann der MCP 1703-3302MB einen kontinuierlichen Strom von 250 mA liefern?
Der MCP 1703-3302MB ist für einen maximalen Ausgangsstrom von bis zu 250 mA spezifiziert. Die tatsächliche Dauerleistung hängt jedoch von Faktoren wie der Eingangsspannung, der Umgebungstemperatur und der effizienten Wärmeableitung des SOT-89-Gehäuses ab. Für Anwendungen, die konstant nahe am Maximum arbeiten, sollte eine angemessene thermische Auslegung berücksichtigt werden.
Ist eine externe Beschaltung notwendig, um die 3,3V Ausgangsspannung zu erzielen?
Nein, der MCP 1703-3302MB ist ein Festspannungsregler. Die Ausgangsspannung von exakt 3,3V ist intern festgelegt und erfordert keine externen Einstellkomponenten wie Widerstände.
Welche Art von Lötverfahren wird für das SOT-89-Gehäuse empfohlen?
Für das SOT-89-Gehäuse, das für die Oberflächenmontage (SMD) ausgelegt ist, werden standardmäßige Reflow-Lötverfahren oder Dampfphasenlöten empfohlen. Es ist wichtig, die spezifischen Löttemperaturprofile des Herstellers zu beachten, um eine zuverlässige Lötverbindung zu gewährleisten.
