Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: MCP1700-3302 LDO-Festspannungsregler
Der MCP1700-3302 LDO-Festspannungsregler ist die ideale Lösung für Entwickler und Hobbyisten, die eine stabile und zuverlässige 3,3-V-Spannungsversorgung für ihre empfindlichen elektronischen Schaltungen benötigen. Wenn Ihre Projekte eine präzise und rauscharme Stromquelle erfordern, um die optimale Funktion von Mikrocontrollern, Sensoren oder anderen integrierten Schaltkreisen zu gewährleisten, bietet dieser Regler eine herausragende Performance und Zuverlässigkeit.
Überlegene Stabilität und Effizienz: Warum der MCP1700-3302 die Standardwahl übertrifft
Im Vergleich zu Standard-Spannungsreglern, die oft mit stärkerem Rauschen, höherem Ruhestromverbrauch oder geringerer Lastregelung einhergehen, zeichnet sich der MCP1700-3302 durch seine fortschrittliche Low-Dropout-Technologie (LDO) aus. Diese Technologie minimiert die Differenz zwischen Eingangs- und Ausgangsspannung, was zu einer gesteigerten Effizienz und geringeren Wärmeentwicklung führt, selbst bei variierenden Lastbedingungen. Die bemerkenswerte Stabilität und das geringe Rauschen prädestinieren ihn für Anwendungen, bei denen Signalintegrität und präzise Messungen entscheidend sind.
Technische Exzellenz und Anwendungsvielfalt
Der MCP1700-3302 repräsentiert die Spitze der modernen Halbleitertechnologie für Spannungsregelung. Seine Fähigkeit, eine konstante Ausgangsspannung von 3,3 V bei einem maximalen Ausgangsstrom von 250 mA bereitzustellen, macht ihn zu einem vielseitigen Baustein in einer breiten Palette von elektronischen Systemen. Die präzise Regelung ist entscheidend für die Vermeidung von Funktionsstörungen oder Beschädigungen durch Überspannung oder Instabilität in empfindlichen Komponenten.
Hauptvorteile des MCP1700-3302
- Geringes Rauschen: Die LDO-Architektur minimiert Ausgangsrauschen, was für hochfrequente Anwendungen und präzise Messungen unerlässlich ist.
- Hohe Last- und Leitungsregelung: Liefert eine stabile Ausgangsspannung auch bei wechselnden Eingangsspannungen und Lastströmen, was die Zuverlässigkeit Ihrer Schaltungen erhöht.
- Niedriger Ruhestrom: Spart Energie, insbesondere in batteriebetriebenen Geräten, wo maximale Laufzeit entscheidend ist.
- Schnelle Einschaltzeit: Ermöglicht eine schnelle Betriebsaufnahme Ihrer Geräte.
- Übertemperaturschutz: Bietet eine zusätzliche Sicherheitsebene, um den Baustein vor Beschädigung durch Überhitzung zu schützen.
- Kurzschlussschutz: Schützt den Regler und die nachgeschaltete Schaltung im Falle eines Kurzschlusses.

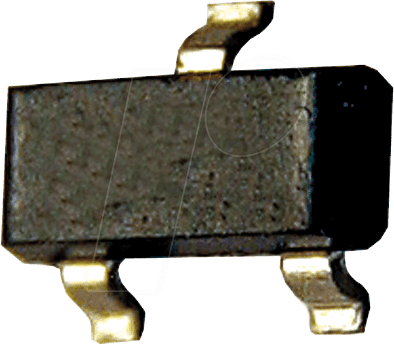

- Kompakte Bauform: Das SOT-23 3-Pin-Gehäuse ermöglicht eine platzsparende Integration in Designs mit hoher Bauteildichte.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Der MCP1700-3302 ist ein monolithisch integrierter bipolaren LDO-Spannungsregler, der für eine Vielzahl von Anwendungen konzipiert wurde, bei denen eine stabile 3,3-V-Versorgung mit hoher Präzision und geringem Stromverbrauch benötigt wird. Seine herausragende Leistung basiert auf einer sorgfältig entwickelten Schaltungsarchitektur, die auf modernsten Fertigungsprozessen beruht. Die hohe Stromlieferfähigkeit von 250 mA bei gleichzeitig geringem Dropout-Spannungsbedarf (typischerweise nur wenige hundert Millivolt bei voller Last) macht ihn besonders effizient. Dies reduziert die Notwendigkeit von größeren Kühlkörpern und ermöglicht den Einsatz in kompakten Gehäusen. Die integrierten Schutzfunktionen, wie Übertemperaturschutz und Kurzschlussschutz, erhöhen die Robustheit und Zuverlässigkeit des Bauteils in realen Betriebsumgebungen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | LDO-Festspannungsregler |
| Ausgangsspannung | 3,3 V (fest) |
| Max. Ausgangsstrom | 250 mA |
| Dropout-Spannung | Typisch < 300 mV bei 250 mA (abhängig von der Eingangsspannung) |
| Ruhestrom | Typisch < 1,6 µA |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäuse | SOT-23 (3-Pin) |
| Schutzfunktionen | Übertemperaturschutz, Kurzschlussschutz |
Optimale Einsatzgebiete für den MCP1700-3302
Die präzise und stabile Spannungsversorgung durch den MCP1700-3302 macht ihn zu einem unverzichtbaren Baustein in diversen technologischen Bereichen. Insbesondere in der mobilen Elektronik, wo Energieeffizienz und kompakte Bauform im Vordergrund stehen, spielt dieser Regler seine Stärken aus. Anwendungen wie IoT-Geräte (Internet of Things), tragbare Messgeräte, Sensornetzwerke und Embedded-Systeme profitieren enorm von seiner Fähigkeit, eine konstante und rauscharme Spannung bereitzustellen, die für die exakte Datenaufnahme und -verarbeitung unerlässlich ist. Auch in industriellen Steuerungen, Kommunikationsgeräten und medizinischen Instrumenten, wo Ausfallsicherheit und Signalintegrität oberste Priorität haben, ist der MCP1700-3302 die bevorzugte Wahl.
Design- und Integrationsaspekte
Die Integration des MCP1700-3302 in bestehende oder neue Schaltungsdesigns ist durch sein Standard-SOT-23-Gehäuse denkbar einfach. Dieses kleine, oberflächenmontierbare Gehäuse benötigt wenig Platz auf der Leiterplatte und ermöglicht eine hohe Packungsdichte der Komponenten. Die einfache Anschlussbelegung (Eingang, Masse, Ausgang) reduziert den Verdrahtungsaufwand und die Komplexität des Layouts. Für eine optimale Performance wird empfohlen, die im Datenblatt spezifizierten externen Kondensatoren korrekt zu dimensionieren und nahe am Baustein zu platzieren. Dies gewährleistet die notwendige Stabilität und Filterung des Ausgangssignals über den gesamten Betriebsbereich hinweg. Die niedrige Dropout-Spannung erlaubt zudem eine größere Flexibilität bei der Auswahl der Eingangsspannungsquelle.
Sicherheit und Zuverlässigkeit im Betrieb
Die integrierten Schutzmechanismen sind ein wesentlicher Bestandteil der Zuverlässigkeit des MCP1700-3302. Der Übertemperaturschutz schaltet den Regler bei Erreichen einer kritischen Temperatur ab, um eine permanente Beschädigung zu verhindern. Sobald die Temperatur wieder auf ein sicheres Niveau gesunken ist, nimmt der Regler den Betrieb automatisch wieder auf. Der integrierte Kurzschlussschutz limitiert den Ausgangsstrom im Falle eines Kurzschlusses, was sowohl den Regler selbst als auch die angeschlossene Last vor irreversiblen Schäden schützt. Diese Robustheit macht den MCP1700-3302 zu einer ausfallsicheren Wahl für anspruchsvolle industrielle und gewerbliche Anwendungen.
FAQ – Häufig gestellte Fragen zu MCP1700-3302 – LDO-Festspannungsregler, 3,3 V, 250mA, SOT-23 3-Pin
Was ist die Hauptfunktion eines LDO-Festspannungsreglers wie des MCP1700-3302?
Ein LDO-Festspannungsregler, wie der MCP1700-3302, ist dafür verantwortlich, eine stabile und konstante Ausgangsspannung (in diesem Fall 3,3 V) aus einer variableren Eingangsspannung zu erzeugen. Er minimiert dabei die Spannungsdifferenz zwischen Ein- und Ausgang (Dropout-Spannung) und liefert diese Spannung mit geringem Rauschen und hoher Präzision.
In welchen Anwendungen ist der MCP1700-3302 besonders geeignet?
Der MCP1700-3302 eignet sich hervorragend für stromsparende und präzisionsabhängige Anwendungen wie IoT-Geräte, mobile Elektronik, Sensoren, Embedded-Systeme, Messtechnik, Funkmodule und batteriebetriebene Geräte, bei denen eine stabile 3,3-V-Versorgung mit geringem Rauschen erforderlich ist.
Was bedeutet „Low Dropout“ (LDO) und warum ist das wichtig?
Low Dropout (LDO) bedeutet, dass der Regler eine sehr geringe Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung benötigt, um korrekt zu funktionieren. Dies ist wichtig für die Energieeffizienz, da weniger Energie als Wärme verloren geht, und ermöglicht den Einsatz mit Eingangsspannungsquellen, die nur geringfügig höher als die gewünschte Ausgangsspannung sind.
Welchen maximalen Strom kann der MCP1700-3302 liefern?
Der MCP1700-3302 kann einen maximalen Ausgangsstrom von 250 mA liefern. Dies ist ausreichend für viele Mikrocontroller, Sensoren und andere digitale oder analoge Schaltungen.
Sind Schutzschaltungen im MCP1700-3302 integriert?
Ja, der MCP1700-3302 verfügt über integrierte Schutzfunktionen wie Übertemperaturschutz und Kurzschlussschutz. Diese Mechanismen schützen den Baustein und die angeschlossene Schaltung vor Schäden unter extremen Bedingungen.
Welche externen Komponenten werden für den Betrieb des MCP1700-3302 benötigt?
Typischerweise werden ein Eingangs- und ein Ausgangskondensator benötigt, um die Stabilität und die Filterung des Ausgangssignals zu gewährleisten. Die genauen Werte und Typen der Kondensatoren sind im Datenblatt des Herstellers spezifiziert und sollten gemäß diesen Empfehlungen ausgewählt werden.
Ist der MCP1700-3302 für den Einsatz in rauen Umgebungen geeignet?
Mit einem Betriebstemperaturbereich von -40°C bis +125°C und integrierten Schutzfunktionen ist der MCP1700-3302 für den Einsatz in vielen anspruchsvollen Umgebungen konzipiert. Die Robustheit der Anwendung hängt jedoch auch von der gesamten Schaltungsgestaltung und den verwendeten Komponenten ab.
