Maximieren Sie Ihre Energieeffizienz mit dem MCP16252T-I/CH Synchronen Boost-Regler
Sie suchen nach einer leistungsfähigen und flexiblen Lösung zur Spannungswandlung für Ihre batteriebetriebenen oder portablen Elektronikanwendungen? Der MCP16252T-I/CH von Microchip ist die Antwort. Dieser einstellbare, synchrone PFM/PWM-Boost-Regler im kompakten SOT-23-6-Gehäuse wurde entwickelt, um niedrige Eingangsspannungen effizient in höhere Ausgangsspannungen umzuwandeln, und ist damit die ideale Wahl für Entwickler, die auf hohe Effizienz und minimale Bauteilanzahl Wert legen.
Überlegene Leistung für anspruchsvolle Designs
Der MCP16252T-I/CH löst das Problem der effizienten Energieversorgung in Szenarien, in denen die Eingangsspannung oft unterhalb der benötigten Ausgangsspannung liegt. Im Gegensatz zu herkömmlichen Boost-Reglern, die oft Kompromisse bei der Effizienz oder der Komplexität eingehen, bietet dieser synchrone Boost-Regler eine herausragende Energieumwandlung. Durch die synchrone Gleichrichtung werden die Verluste im Vergleich zu diskreten Diodenlösungen signifikant reduziert, was zu einer verbesserten Batterielaufzeit und geringeren Wärmeentwicklung führt. Die einstellbare Ausgangsspannung bietet zudem eine Flexibilität, die bei festen Ausgangsspannungsreglern fehlt.
Innovative PFM/PWM-Steuerung für optimale Effizienz
Die Kerninnovation des MCP16252T-I/CH liegt in seiner adaptiven PFM/PWM-Steuerungsarchitektur. Im Zustand geringer Last arbeitet der Regler im Pulse Frequency Modulation (PFM)-Modus, um die Schaltverluste zu minimieren und somit eine hohe Effizienz auch bei geringen Strömen zu gewährleisten. Sobald der Laststrom ansteigt, wechselt der Regler automatisch in den Pulse Width Modulation (PWM)-Modus, um eine präzise Spannungsregelung und schnelle transiente Reaktionen zu ermöglichen. Diese intelligente Umschaltung optimiert die Energieeffizienz über einen breiten Lastbereich hinweg und macht den MCP16252T-I/CH zu einer überlegenen Wahl für Anwendungen mit variablen Stromanforderungen.

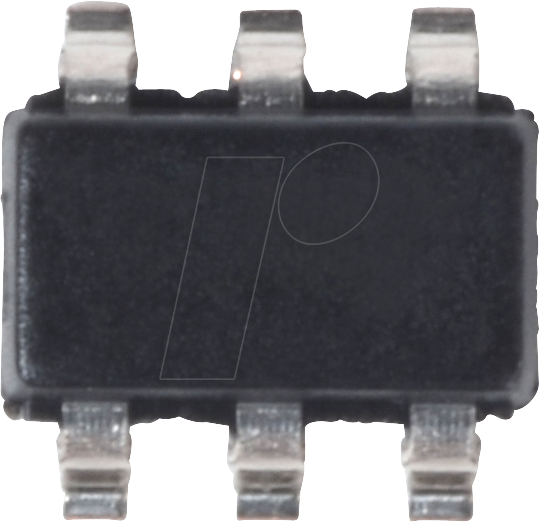

Kompaktes SOT-23-6-Gehäuse: Platzsparend und vielseitig
Das SOT-23-6-Gehäuse des MCP16252T-I/CH ist ein entscheidender Vorteil für das moderne Schaltungsdesign. Seine geringe Größe ermöglicht die Integration in platzkritische Anwendungen, wie z.B. tragbare Geräte, IoT-Module und Wearables. Trotz seiner geringen Abmessungen bietet das Gehäuse eine gute Wärmeableitung, was für die Zuverlässigkeit und Langlebigkeit des Bauteils entscheidend ist. Die einfache Handhabung und Bestückung auf Leiterplatten machen ihn auch für Prototypen und Kleinserien attraktiv.
Schlüsselmerkmale und Vorteile
- Hohe Effizienz: Der synchrone Aufbau minimiert Leitungs- und Schaltverluste für maximale Energieausnutzung.
- Adaptive PFM/PWM-Steuerung: Optimale Effizienz über den gesamten Lastbereich durch intelligente Umschaltung zwischen PFM und PWM.
- Einstellbare Ausgangsspannung: Große Flexibilität bei der Anpassung an unterschiedliche Systemanforderungen.
- Niedriger Ruhestrom: Reduziert den Energieverbrauch im Leerlaufbetrieb, was die Batterielaufzeit weiter verlängert.
- Kompaktes SOT-23-6-Gehäuse: Ideal für platzbeschränkte Anwendungen und einfache Leiterplattenbestückung.
- Hohe Schaltfrequenz: Ermöglicht den Einsatz kleinerer externer Komponenten (Induktivitäten und Kondensatoren).
- Überstrom- und Übertemperaturschutz: Bietet integrierte Sicherheit gegen schädliche Betriebsbedingungen.
- Großer Eingangsspannungsbereich: Ermöglicht den Betrieb mit verschiedenen Stromquellen, einschließlich schwacher Batterien.
Detaillierte Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Typ | Synchroner Boost-Regler (PFM/PWM) |
| Konfiguration | Einstellbar |
| Gehäuse | SOT-23-6 |
| Eingangsspannungsbereich | Typischerweise ab 2.3V bis 5.5V (abhängig von genauer Spezifikation des IC-Datenblatts) |
| Ausgangsspannungsbereich | Einstellbar, typischerweise bis 20V (abhängig von externen Komponenten und Last) |
| Schaltfrequenz | Hoch (ermöglicht kleine externe Komponenten) |
| Effizienz | Sehr hoch, insbesondere im gemischten PFM/PWM-Betrieb über einen breiten Lastbereich |
| Integrierte Schutzfunktionen | Überstromschutz, thermischer Abschaltmechanismus |
| Anwendungen | Batteriebetriebene Geräte, tragbare Elektronik, IoT-Module, LED-Treiber, USB-Ladegeräte, Power-Bank-Anwendungen |
| Erforderliche externe Komponenten | Induktivität, Ausgangskondensator, Rückkopplungswiderstände (minimaler Satz für funktionale Schaltung) |
Einsatzmöglichkeiten für den MCP16252T-I/CH
Die Vielseitigkeit des MCP16252T-I/CH macht ihn zu einer idealen Komponente für eine breite Palette von Elektronikprojekten. Seine Fähigkeit, eine niedrige Eingangsspannung effizient zu erhöhen, ist entscheidend für Anwendungen, die von einer einzigen Alkali- oder NiMH-Zelle gespeist werden, deren Spannung mit der Entladung sinkt. Hierzu zählen:
- Tragbare Messgeräte: Stellen Sie sicher, dass Ihre Handheld-Analysegeräte auch bei niedriger Akkuleistung zuverlässig mit der erforderlichen Betriebsspannung versorgt werden.
- IoT-Sensorknoten: Verlängern Sie die Batterielaufzeit von drahtlosen Sensoren und Kommunikationsmodulen durch eine hocheffiziente Spannungsversorgung.
- LED-Beleuchtung: Betreiben Sie Hochleistungs-LEDs mit einer stabilen und effizienten Spannungsquelle, auch wenn die Primärenergiequelle schwach wird.
- Mobile Audio-Geräte: Liefern Sie die benötigte Spannung für Verstärker und Signalverarbeitungskomponenten in mobilen Lautsprechern oder Kopfhörern.
- Persönliche Pflegegeräte: Integrieren Sie den Regler in elektrische Zahnbürsten, Rasierapparate und andere batteriebetriebene Haushaltsgeräte, um eine konsistente Leistung zu gewährleisten.
- Medizinische Geräte: In tragbaren medizinischen Geräten, bei denen Zuverlässigkeit und Effizienz von größter Bedeutung sind, bietet der MCP16252T-I/CH eine robuste Lösung.
Die Vorteile des synchronen Designs
Die Entscheidung für einen synchronen Boost-Regler wie den MCP16252T-I/CH anstelle eines nicht-synchronen Designs bringt signifikante Vorteile mit sich. Bei nicht-synchronen Reglern wird die Ausgangsspannung über eine Schottky-Diode gleichgerichtet. Diese Diode hat eine Vorwärtsspannung, die zu Leistungsverlusten führt. Im synchronen Design wird die Schottky-Diode durch einen zweiten MOSFET ersetzt, der mit dem primären MOSFET geschaltet wird. Dieser MOSFET hat einen viel geringeren Spannungsabfall, wenn er durchgeschaltet ist (niedriger Rds(on)), was die Leitungsverluste drastisch reduziert.
Darüber hinaus kann die adaptive PFM/PWM-Steuerung im MCP16252T-I/CH im PFM-Modus sehr energieeffizient arbeiten, indem er nur dann schaltet, wenn es nötig ist, um die Ausgangsspannung aufrechtzuerhalten. Dies ist besonders vorteilhaft in Anwendungen mit intermittierender Last oder bei sehr geringen Strömen, wo herkömmliche PWM-Regler ineffizient werden könnten.
Fazit: Ein Muss für effiziente Stromversorgung
Der MCP16252T-I/CH – PFM/PWM Synchroner Boost-Regler, einstellbar, SOT-23-6 ist nicht nur eine Komponente, sondern eine Schlüsseltechnologie, die Ihnen hilft, die Grenzen der Energieeffizienz in Ihren Designs zu verschieben. Seine Kombination aus hoher Leistung, Flexibilität und kompaktem Formfaktor macht ihn zur optimalen Wahl für Entwickler, die Wert auf Leistung, Lebensdauer und Miniaturisierung legen.
FAQ – Häufig gestellte Fragen zu MCP16252T-I/CH – PFM/PWM Synchroner Boost-Regler , einstellbar, SOT-23-6
Was ist die primäre Funktion des MCP16252T-I/CH Boost-Reglers?
Der primäre Zweck des MCP16252T-I/CH ist die effiziente Erhöhung einer niedrigeren Eingangsspannung auf eine höhere, stabilisierte Ausgangsspannung. Dies ist besonders nützlich in batteriebetriebenen Anwendungen, bei denen die Eingangsspannung im Laufe der Zeit sinkt.
In welchen Arten von Anwendungen ist der MCP16252T-I/CH besonders gut geeignet?
Er eignet sich hervorragend für alle Arten von platzbeschränkten, batteriebetriebenen Geräten wie IoT-Sensoren, tragbare Elektronik, medizinische Geräte, mobile Audio- und Beleuchtungssysteme, bei denen eine hohe Energieeffizienz und eine lange Batterielaufzeit gefordert sind.
Was bedeutet „synchroner Boost-Regler“?
„Synchron“ bezieht sich auf die Verwendung von MOSFETs anstelle einer Diode zur Gleichrichtung der Ausgangsspannung. Dies reduziert die Spannungsabfälle und somit die Verluste erheblich, was zu einer höheren Gesamteffizienz des Reglers führt.
Welchen Vorteil bietet die PFM/PWM-Umschaltung?
Die adaptive PFM/PWM-Steuerung ermöglicht eine hohe Effizienz über einen breiten Lastbereich. Im PFM-Modus (geringe Last) werden Schaltverluste minimiert, während im PWM-Modus (hohe Last) eine präzise Spannungsregelung und schnelle Reaktion gewährleistet wird.
Ist der MCP16252T-I/CH für sehr niedrige Eingangsspannungen geeignet?
Ja, der MCP16252T-I/CH ist darauf ausgelegt, auch mit Eingangsspannungen zu arbeiten, die deutlich unter der gewünschten Ausgangsspannung liegen, oft beginnend bei etwa 2.3V, was ihn ideal für den Betrieb mit einer einzelnen Alkali-Zelle macht.
Benötige ich viele externe Komponenten, um den MCP16252T-I/CH zum Laufen zu bringen?
Nein, das Design ist auf eine minimale Anzahl externer Komponenten ausgelegt, typischerweise nur eine Induktivität, einen Ausgangskondensator und die notwendigen Rückkopplungswiderstände, um die Ausgangsspannung einzustellen. Dies spart Platz und reduziert die Komplexität des Designs.
Welche Schutzfunktionen sind im MCP16252T-I/CH integriert?
Der Regler verfügt über integrierte Schutzmechanismen gegen Überstrom und thermische Überlastung. Dies schützt das Bauteil und die angeschlossene Schaltung vor Schäden durch ungünstige Betriebsbedingungen.
