Maximale Kontrolle und Effizienz für Ihre Schaltanwendungen: Der MCP 14E8-E/SN Dual-MOSFET-Treiber
Entwickler und Ingenieure, die auf der Suche nach einer zuverlässigen und leistungsstarken Lösung zur Ansteuerung von MOSFETs sind, stoßen oft auf Herausforderungen bei der präzisen Steuerung von Schaltvorgängen. Insbesondere in Systemen, die sowohl invertierende als auch nicht-invertierende Logik erfordern, kann die Integration separater Treiberlösungen komplex und ineffizient werden. Der MCP 14E8-E/SN 2,0 A Dual-MOSFET-Treiber bietet hier eine optimierte und integrierte Lösung, die speziell für anspruchsvolle Elektronikanwendungen konzipiert wurde, bei denen präzise Triggerung und schnelle Schaltzeiten unerlässlich sind.
Die überlegene Wahl: Integrierte Funktionalität und robuste Leistung
Im Vergleich zu Standard-MOSFET-Treiberlösungen, die oft nur eine Art der Ansteuerung bieten oder eine geringere Strombelastbarkeit aufweisen, zeichnet sich der MCP 14E8-E/SN durch seine integrierte Dual-Funktionalität aus. Die Fähigkeit, sowohl invertierende als auch nicht-invertierende Signale zu verarbeiten, vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten Komponenten. Dies führt nicht nur zu einer kompakteren Bauweise, sondern auch zu einer verbesserten Signalintegrität und potenziell reduzierten Störeffekten. Die hohe Strombelastbarkeit von 2,0 A ermöglicht zudem das Ansteuern von leistungsfähigeren MOSFETs, was ihn zur idealen Wahl für ein breites Spektrum an industriellen und kommerziellen Anwendungen macht.
Leistungsstarke Eigenschaften des MCP 14E8-E/SN
- Integrierte Dual-Logik: Bietet sowohl invertierende als auch nicht-invertierende Ansteuermöglichkeiten in einem einzigen Bauteil, was Designflexibilität maximiert und die Komplexität reduziert.
- Hohe Strombelastbarkeit: Mit einer maximalen Stromlieferfähigkeit von 2,0 A pro Kanal können auch anspruchsvolle MOSFETs effizient und schnell geschaltet werden.
- Schnelle Schaltzeiten: Unterstützt schnelle Übergänge zwischen den Schaltzuständen, was für Hochfrequenzanwendungen und zur Minimierung von Schaltverlusten entscheidend ist.

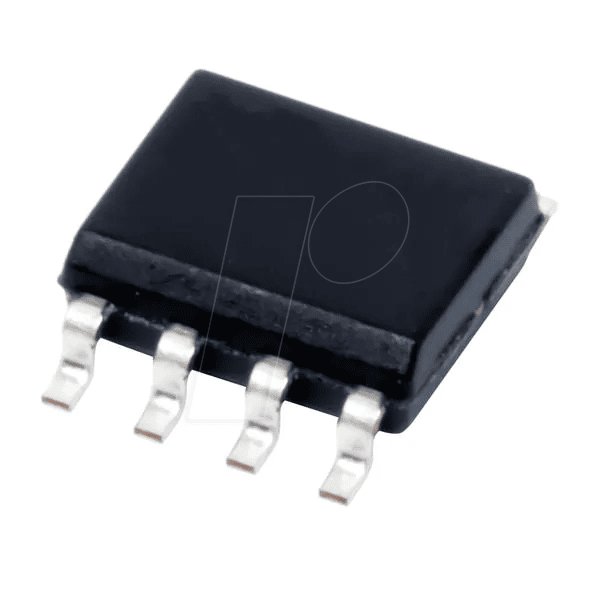

- Kompaktes SO-8 Gehäuse: Das standardisierte SO-8 Gehäuse ermöglicht eine einfache Integration in bestehende PCBs und spart wertvollen Platz auf der Leiterplatte.
- Robuste Konstruktion: Konzipiert für den zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen, was die Langlebigkeit und Stabilität Ihrer Systeme gewährleistet.
- Energieeffizienz: Durch präzise Steuerung und minimierte Schaltverluste trägt der Treiber zur Gesamteffizienz Ihrer Schaltung bei.
Technische Spezifikationen und Design-Merkmale
Der MCP 14E8-E/SN ist ein hochentwickelter Dual-MOSFET-Treiber, der speziell für die Ansteuerung von N-Kanal- und P-Kanal-MOSFETs entwickelt wurde. Seine interne Architektur ermöglicht eine getrennte Ansteuerung von zwei individuellen MOSFETs, wobei ein Kanal invertierend und der andere nicht-invertierend arbeitet. Dies eröffnet vielfältige Möglichkeiten für die Realisierung komplexer Schaltszenarien, wie z.B. H-Brücken für Motorsteuerungen, bidirektionale Stromschalter oder parallele Schaltungen zur Leistungssteigerung. Die schnelle Anstiegs- und Abfallzeit des Ausgangssignals minimiert die Zeit, in der sich der MOSFET im linearen Bereich befindet, was zu reduzierten Schaltverlusten und einer gesteigerten Effizienz führt.
Das SO-8 Gehäuse ist ein Industriestandard, der eine problemlose Bestückung mittels SMT-Technologie (Surface Mount Technology) ermöglicht. Dies ist besonders vorteilhaft in der Massenproduktion und bei der Entwicklung kompakter elektronischer Geräte. Die Pinbelegung ist so optimiert, dass eine einfache Verbindung zu den Gate-Anschlüssen der zu steuernden MOSFETs und den Steuersignalen gewährleistet ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des MCP 14E8-E/SN macht ihn zu einem unverzichtbaren Bauteil in einer breiten Palette von Elektronikanwendungen:
- Motorsteuerungen: Ideal für die Ansteuerung von H-Brücken in Gleichstrommotoren, Brushless DC (BLDC)-Motoren und Schrittmotoren, wo präzise Drehzahl- und Richtungssteuerung gefragt ist.
- Leistungselektronik: Ermöglicht die effiziente Schaltung von Leistungstransistoren in Schaltnetzteilen (SMPS), DC/DC-Wandlern und Inverteranwendungen.
- Beleuchtungstechnik: Geeignet für die Steuerung von LED-Treibern und Dimmern, um eine exakte Helligkeitsregelung zu ermöglichen.
- Industrielle Automatisierung: Einsatz in Steuerungsmodulen, Relais-Treibern und zur Schaltung von Aktuatoren in industriellen Anlagen.
- Batteriemanagementsysteme: Dient zur präzisen Steuerung von Lade- und Entladezyklen von Batterien.
- Test- und Messtechnik: Wird in Prüfgeräten und Signalgeneratoren zur Erzeugung präziser Schaltimpulse eingesetzt.
Die Fähigkeit, sowohl mit positiven als auch mit negativen Logiksignalen umzugehen, vereinfacht die Implementierung in bestehenden Schaltungstopologien und bietet Designern eine hohe Flexibilität.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Merkmal |
|---|---|
| Bauteiltyp | Dual-MOSFET-Treiber |
| Kanäle | 2 |
| Ansteuerungslogik | 1 x invertierend / 1 x nicht-invertierend |
| Maximale Ausgangsstrombelastbarkeit | 2,0 A pro Kanal |
| Ausgangssignal-Charakteristik | Schnelle Anstiegs- und Abfallzeiten für effizientes Schalten |
| Gehäuseform | SO-8 (Surface Mount Device) |
| Einsatzbereich | Ansteuerung von N-Kanal- und P-Kanal-MOSFETs |
| Anwendungen | Motorsteuerungen, Leistungselektronik, Beleuchtungstechnik, industrielle Automatisierung |
| Betriebsspannung | Typisch für die Versorgungsspannung der zu treibenden MOSFETs (abhängig von der spezifischen Implementierung) |
| Temperaturbereich | Industrieller Temperaturbereich für zuverlässigen Betrieb |
Häufig gestellte Fragen zu MCP 14E8-E/SN – 2,0 A Dual-MOSFET-Treiber, 1 x inver. / 1 x nicht inver., SO-8
Was genau ist ein Dual-MOSFET-Treiber?
Ein Dual-MOSFET-Treiber ist ein integrierter Schaltkreis, der dazu dient, die Gate-Elektroden von zwei separaten MOSFETs (Metall-Oxid-Halbleiter-Feldeffekttransistoren) mit den notwendigen Spannungs- und Stromsignalen zu versorgen, um diese schnell und effizient zu schalten. Der MCP 14E8-E/SN bietet hierbei die Besonderheit, dass er einen invertierenden und einen nicht-invertierenden Steuerkanal kombiniert.
Welche Vorteile bietet die invertierende und nicht-invertierende Ansteuerung?
Die Kombination aus invertierender und nicht-invertierender Ansteuerung ermöglicht eine flexible Konfiguration von Schaltungen. Mit der nicht-invertierenden Ansteuerung schaltet der MOSFET, wenn das Steuersignal HIGH ist, und mit der invertierenden Ansteuerung schaltet er, wenn das Steuersignal LOW ist. Dies ist essentiell für komplexe Schaltungen wie H-Brücken, bei denen die MOSFETs in einer bestimmten Reihenfolge und mit entgegengesetzter Logik angesteuert werden müssen, um eine bidirektionale Stromflusskontrolle zu ermöglichen.
Kann der MCP 14E8-E/SN auch für Low-Side- und High-Side-Anwendungen verwendet werden?
Ja, der MCP 14E8-E/SN kann sowohl für Low-Side- als auch für High-Side-Schaltungen eingesetzt werden. Die Art der Ansteuerung (invertierend/nicht-invertierend) muss dabei passend zur jeweiligen Konfiguration des MOSFETs gewählt werden, um die gewünschte Schaltfunktion zu erzielen.
Wie beeinflusst die Strombelastbarkeit von 2,0 A die Leistung?
Die Strombelastbarkeit von 2,0 A pro Kanal gibt an, wie viel Strom der Treiber liefern kann, um das Gate des MOSFETs schnell aufzuladen und abzugeleiten. Eine höhere Strombelastbarkeit führt zu kürzeren Schaltzeiten, was wiederum die Schaltverluste im MOSFET reduziert und somit die Effizienz der gesamten Schaltung erhöht, insbesondere bei höheren Schaltfrequenzen.
Ist das SO-8 Gehäuse für alle Anwendungsbereiche geeignet?
Das SO-8 Gehäuse ist ein gängiges und weit verbreitetes Oberflächenmontagegehäuse, das sich hervorragend für die Integration in Leiterplatten eignet. Es ist besonders vorteilhaft für Anwendungen, bei denen Platzersparnis und eine automatisierte Bestückung wichtig sind, wie z.B. in vielen Konsumerelektronik-, Industrie- und Automotive-Anwendungen.
Was bedeutet „schnelle Anstiegs- und Abfallzeiten“ für meine Anwendung?
Schnelle Anstiegs- und Abfallzeiten des Ausgangssignals des Treibers bedeuten, dass die Spannung am Gate des MOSFETs sehr schnell von niedrig auf hoch bzw. von hoch auf niedrig wechselt. Dies minimiert die Zeitspanne, in der sich der MOSFET im linearen Bereich zwischen vollständig leitend und vollständig gesperrt befindet. In diesem linearen Bereich treten die höchsten Schaltverluste auf. Kurze Schaltzeiten führen daher zu einer geringeren Wärmeentwicklung und einer höheren Gesamteffizienz Ihrer Schaltung, was besonders in Hochfrequenzanwendungen wie Schaltnetzteilen von großer Bedeutung ist.
Worin unterscheidet sich der MCP 14E8-E/SN von einem einfachen Logik-Gatter, das einen MOSFET ansteuert?
Ein einfacher Logik-Gatter liefert oft nicht genügend Strom und Spannung, um das Gate eines Leistung-MOSFETs schnell und zuverlässig zu schalten. Leistung-MOSFETs haben eine signifikante Gate-Kapazität, die aufgeladen bzw. entladen werden muss. Ein MOSFET-Treiber wie der MCP 14E8-E/SN ist speziell darauf ausgelegt, diese Kapazität mit hohen Stromstößen zu bedienen, was zu deutlich schnelleren und effizienteren Schaltvorgängen führt. Zudem bietet er oft zusätzliche Schutzfunktionen und optimierte Signalpegel, die auf die Anforderungen von Leistungselektronik abgestimmt sind.
