MC74HC589ADG – Das präzise 8-Bit Schieberegister für erweiterte I/O-Kontrolle
Sie benötigen eine zuverlässige und effiziente Methode, um die Anzahl der GPIO-Pins Ihres Mikrocontrollers zu erweitern oder Daten seriell zu verarbeiten? Das MC74HC589ADG Schieberegister ist die ideale Lösung für Elektronikentwickler, Maker und Systemintegratoren, die eine robuste und skalierbare Schnittstellenlösung suchen. Dieses Bauteil ermöglicht die Umwandlung von seriellen Daten in parallele Ausgaben und umgekehrt, was den Aufbau komplexer Steuerungssysteme und Datenerfassungsprozesse erheblich vereinfacht.
Überragende Leistung und Flexibilität: Warum das MC74HC589ADG Ihre erste Wahl ist
Im Gegensatz zu einfacheren Lösungen, die oft eine begrenzte Funktionalität oder eine engere Spannungsbandbreite aufweisen, bietet das MC74HC589ADG eine überlegene Leistung durch seine vielseitige Architektur und seine breite Betriebsspannung. Die Fähigkeit, sowohl serielle Eingänge in parallele Ausgänge als auch parallele Eingänge in serielle Ausgänge umzuwandeln, macht es zu einem äußerst flexiblen Baustein in jeder digitalen Schaltung. Seine bewährte HC-Technologie gewährleistet dabei eine hohe Störfestigkeit und zuverlässige Funktion unter verschiedensten Umgebungsbedingungen.
Kernfunktionen und technische Vorteile
Das MC74HC589ADG ist ein Hochgeschwindigkeits-CMOS-Schieberegister mit 8 Bit, das speziell für Anwendungen entwickelt wurde, die eine effiziente Schnittstellenverwaltung erfordern. Die Kombination aus parallelem Eingang und seriellem Ausgang (oder umgekehrt, je nach Konfiguration) ermöglicht es, eine Vielzahl von Peripheriegeräten mit einer begrenzten Anzahl von Mikrocontroller-Pins anzusteuern oder Datenströme effizient zu verarbeiten.
- Erweiterte I/O-Kapazität: Ermöglicht die Ansteuerung einer größeren Anzahl von LEDs, Sensoren oder Aktoren mit weniger Mikrocontroller-Pins.
- Seriell-zu-Parallel- und Parallel-zu-Seriell-Konvertierung: Bietet maximale Flexibilität für Datenerfassung und Steuerung.
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Datenübertragungen und reaktionsschnelle Systemsteuerung.
- Breite Betriebsspannung: Kompatibel mit 2,5 V bis 5 V Logiksystemen, was eine einfache Integration in bestehende Designs ermöglicht.
- Robustheit und Zuverlässigkeit: Die HC-Technologie bietet exzellente Störfestigkeit und geringen Stromverbrauch.

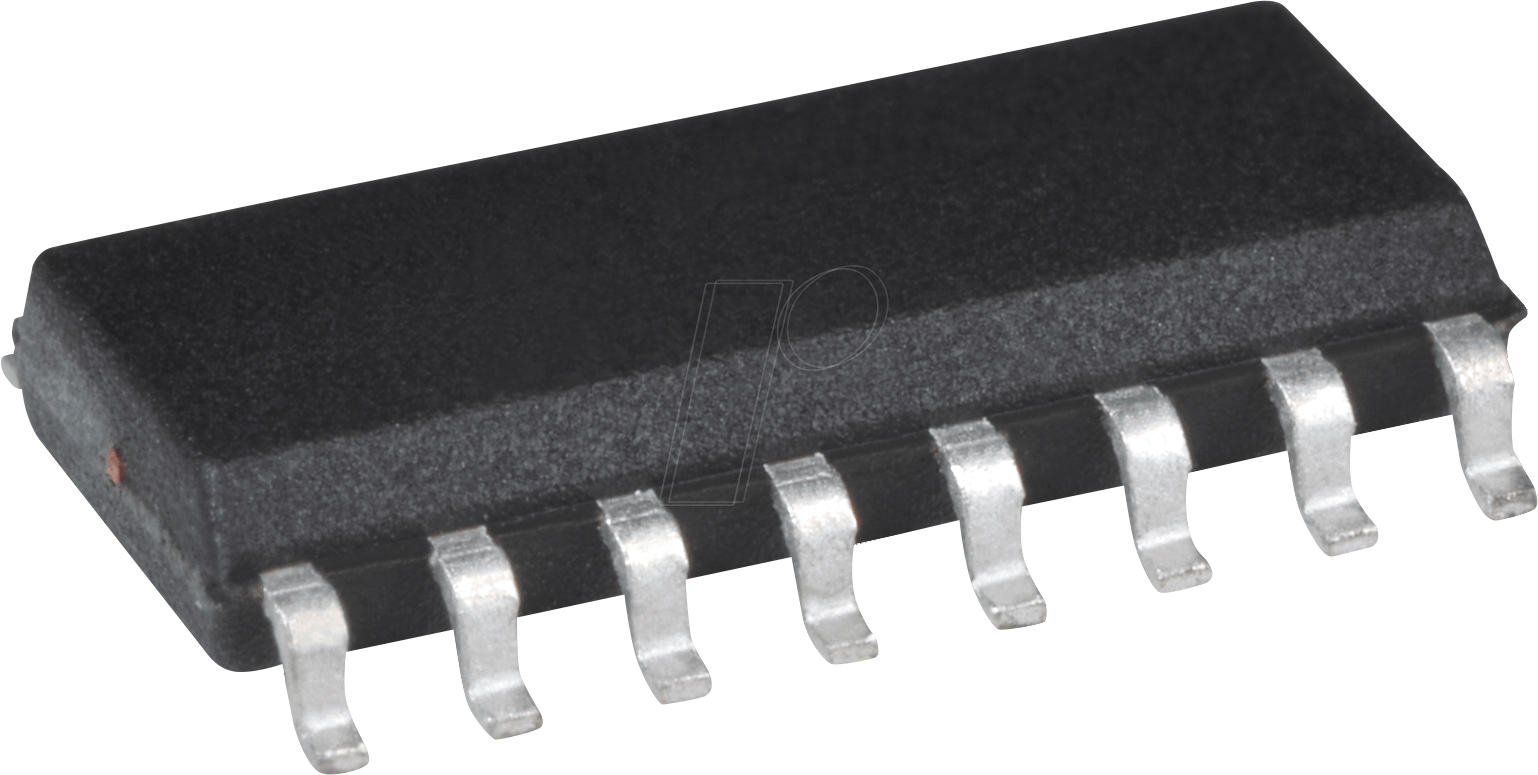

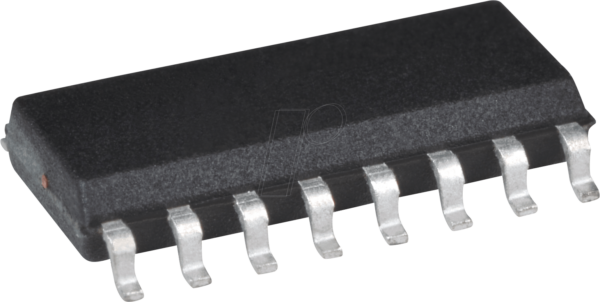

- Kompaktes SO-16 Gehäuse: Spart wertvollen Platz auf der Leiterplatte, ideal für kompakte Designs.
Anwendungsgebiete und Implementierungsbeispiele
Die Vielseitigkeit des MC74HC589ADG eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. Von der Steuerung von Matrix-LED-Displays und mehrfarbigen RGB-LEDs über die Anbindung von Temperatursensoren und anderen I/O-erweiternden Modulen bis hin zur Implementierung von Datenpuffern oder zur Kommunikation mit anderen digitalen Geräten – dieses Schieberegister ist ein unverzichtbarer Bestandteil für jede professionelle oder hobbyistische Elektronikentwicklung.
In der Robotik kann es zur Ansteuerung von Servomotoren oder zur Auslesung von Sensordaten verwendet werden. In der Industrieautomation ermöglicht es die Anbindung einer größeren Anzahl von Schaltern oder Status-LEDs an eine SPS. Für Maker ist es ein essenzielles Werkzeug zur realization komplexer Projekte mit Arduino, Raspberry Pi oder anderen Mikrocontrollern, bei denen die Anzahl der verfügbaren GPIO-Pins begrenzt ist.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | 8-Bit Schieberegister (CMOS) |
| Funktion | Seriell-zu-Parallel- und Parallel-zu-Seriell-Konvertierung |
| Betriebsspannung | 2,5 V bis 5 V |
| Logikfamilie | HC (High-Speed CMOS) |
| Anzahl der Bits | 8 |
| Gehäuseform | SO-16 (Small Outline Package) |
| Schnittstellen | Serieller Datenbus, paralleler Dateneingang/ausgang, Takt- und Freigabesignale |
| Temperaturbereich (Betrieb) | -40°C bis +85°C (typisch für HC-Familie, genaue Spezifikation im Datenblatt prüfen) |
| Stromverbrauch | Geringer statischer und dynamischer Stromverbrauch dank CMOS-Technologie |
Erweiterte Funktionalitäten und Einsatzszenarien
Das MC74HC589ADG zeichnet sich durch seine Fähigkeit aus, Daten bitweise zu verschieben. Dies wird durch einen internen Taktmechanismus gesteuert, der es ermöglicht, die Daten mit hoher Präzision zu synchronisieren. Der parallele Dateneingang ermöglicht das gleichzeitige Einspeisen von bis zu 8 Bits, die dann sequenziell über den seriellen Ausgang ausgegeben werden. Umgekehrt kann die serielle Eingangsbuchse dazu genutzt werden, Daten in das Register einzuspeisen, welche dann als paralleler 8-Bit-Ausgang zur Verfügung stehen. Diese Bidirektionalität der Datenverarbeitung macht das MC74HC589ADG zu einem wahren Allrounder.
Die Logikpegel sind kompatibel mit den meisten gängigen Mikrocontrollern, was eine nahtlose Integration ohne zusätzliche Pegelwandler ermöglicht. Die hohefan-out-Fähigkeit der HC-Serie erlaubt es, mehrere nachfolgende Logikgatter anzusteuern, was die Skalierbarkeit Ihrer Schaltungsdesigns weiter erhöht. Darüber hinaus ist das SO-16 Gehäuse für die Oberflächenmontage optimiert und bietet eine gute Balance zwischen Bauteilgröße und Handhabbarkeit für manuelle oder automatische Bestückungsprozesse.
Maximale Effizienz bei geringem Platzbedarf
Mit seinem SO-16 Gehäuse ist das MC74HC589ADG eine platzsparende Lösung für Designs, bei denen jede Millimeter auf der Leiterplatte zählt. Dies ist besonders vorteilhaft für tragbare Geräte, miniaturisierte Elektronik oder dicht bestückte Platinen. Die integrierte Funktionalität eines 8-Bit-Schieberegisters in einem einzigen Bauteil reduziert die Anzahl der benötigten externen Komponenten und vereinfacht das Layout Ihrer Schaltung.
Fortgeschrittene Datenserialisierung und -parallelisierung
Die Kernaufgabe des MC74HC589ADG liegt in der Transformation von Datenströmen. Wenn Sie beispielsweise Daten von einem seriellen Sensor auslesen und diese für eine schnellere Verarbeitung parallel an Ihren Mikrocontroller weitergeben möchten, ist dieses Schieberegister die ideale Wahl. Umgekehrt können Sie parallele Daten, die von mehreren Schaltern oder Sensoren stammen, seriell aufbereiten, um sie effizient über eine begrenzte Anzahl von Leitungen zu übertragen. Die interne Architektur des HC589 ist auf Geschwindigkeit und Präzision ausgelegt, was eine fehlerfreie Datenübertragung auch bei hohen Taktraten gewährleistet.
Integration in komplexe Systeme
Die Spannungsflexibilität von 2,5 V bis 5 V macht das MC74HC589ADG kompatibel mit einer Vielzahl von Mikrocontroller-Plattformen, von stromsparenden Low-Power-Designs bis hin zu vollwertigen 5-V-Systemen. Dies vereinfacht die Systemintegration erheblich und reduziert die Notwendigkeit von zusätzlichen Spannungsregulatoren oder Pegelkonvertern. Die einfache Ansteuerung über Takt-, Daten- und Freigabesignale ermöglicht eine direkte Anbindung an die GPIO-Ports Ihres Mikrocontrollers.
FAQ – Häufig gestellte Fragen zu MC74HC589ADG – Shift Register, 8-Bit, 2,5 …5 V, SO-16
Was genau ist ein Schieberegister und wozu dient es?
Ein Schieberegister ist eine digitale Schaltung, die in der Lage ist, eine Gruppe von Bits zu speichern und diese nacheinander, also bitweise, zu übertragen. Es dient primär dazu, die Anzahl der benötigten digitalen Ein- und Ausgänge (I/Os) eines Mikrocontrollers zu erweitern oder um Daten von einem seriellen Format in ein paralleles Format (und umgekehrt) umzuwandeln.
Welche Vorteile bietet die HC-Technologie des MC74HC589ADG?
Die HC-Technologie (High-Speed CMOS) zeichnet sich durch eine hohe Schaltgeschwindigkeit, geringen Stromverbrauch, gute Störfestigkeit und breite Betriebsspannungsbereiche aus. Dies macht das MC74HC589ADG zu einer zuverlässigen und energieeffizienten Wahl für viele digitale Anwendungen.
Kann das MC74HC589ADG sowohl Daten senden als auch empfangen?
Ja, das MC74HC589ADG ist ein bidirektionales Schieberegister. Es kann verwendet werden, um serielle Daten in parallele Ausgänge umzuwandeln (seriell-zu-parallel) oder um parallele Eingangsdaten seriell auszugeben (parallel-zu-seriell).
In welchen Gehäuseformen ist das MC74HC589ADG erhältlich?
Das MC74HC589ADG wird im SO-16 Gehäuse geliefert. Dieses Gehäuse ist für die Oberflächenmontage (Surface Mount Device – SMD) konzipiert und ist kompakt, was es ideal für platzbeschränkte Anwendungen macht.
Ist die Betriebsspannung von 2,5 V bis 5 V für alle Mikrocontroller-Systeme geeignet?
Ja, die breite Betriebsspannungsreichweite von 2,5 V bis 5 V macht das MC74HC589ADG kompatibel mit den meisten gängigen Mikrocontroller-Plattformen, einschließlich Systemen, die mit 3,3 V oder 5 V Logik arbeiten. Dies erleichtert die Integration in bestehende Designs.
Welche Art von Anwendungen sind typisch für das MC74HC589ADG?
Typische Anwendungen umfassen die Ansteuerung von LED-Arrays, die Erweiterung von GPIO-Ports für Sensoren und Aktoren, die Implementierung von Datenpuffern, die Kommunikation mit anderen digitalen Schnittstellen und generell jedes Szenario, das eine effiziente serielle oder parallele Datenverarbeitung erfordert.
Wie wird das MC74HC589ADG mit einem Mikrocontroller verbunden?
Die Verbindung erfolgt über dedizierte Pins für Daten, Takt (Clock), Freigabe (Enable/Load) und gegebenenfalls Output Enable. Diese Signale werden direkt mit den entsprechenden GPIO-Pins des Mikrocontrollers verbunden, um die Steuerung und Datenübertragung zu ermöglichen.
