Präzise Spannungsstabilisierung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und stabilen Stromversorgung für Ihre elektronischen Schaltungen, die präzise 12 Volt liefert? Der MC 78M12 CDTG – ein Festspannungsregler im D2PAK-Gehäuse – ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine kompromisslose Leistung und Langlebigkeit für ihre Designs benötigen. Dieses Bauteil gewährleistet eine konstante Ausgangsspannung, unabhängig von Schwankungen der Eingangsspannung oder der Last, und schützt so empfindliche Komponenten vor schädlichen Überspannungen.
Überlegene Leistung und Zuverlässigkeit des MC 78M12 CDTG
Im Vergleich zu einfacheren oder instabileren Spannungsversorgungsoptionen bietet der MC 78M12 CDTG eine überlegene Leistung durch seine Festspannungsregelung. Er eliminiert die Notwendigkeit komplexer Regelkreise und liefert eine saubere und stabile 12V-Ausgangsspannung mit hoher Präzision. Die integrierten Schutzmechanismen gegen Überstrom und thermische Überlastung sorgen für eine außergewöhnliche Zuverlässigkeit und Langlebigkeit, selbst unter widrigen Betriebsbedingungen.
Kernfunktionen und Vorteile
- Konstante 12V Ausgangsspannung: Bietet eine exakt definierte und stabile Spannung, unerlässlich für die korrekte Funktion sensibler Elektronik.
- Hohe Strombelastbarkeit: Ausgelegt für mittlere Stromanforderungen, ideal für eine Vielzahl von Anwendungen.
- Integrierter Überlastschutz: Schützt das Bauteil und die angeschlossene Schaltung vor Schäden durch zu hohe Ströme.
- Thermischer Überlastschutz: Verhindert Überhitzung durch automatische Abschaltung bei kritischen Temperaturen.
- Geringe Eingangs-Ausgangs-Spannungsdifferenz (Dropout Voltage): Ermöglicht effiziente Betriebsbereiche, auch bei geringen Eingangsspannungen.
- Robuste D2PAK-Bauform: Sorgt für exzellente Wärmeableitung und mechanische Stabilität auf der Leiterplatte.
- Breiter Betriebstemperaturbereich: Garantiert zuverlässige Funktion unter verschiedenen Umgebungsbedingungen.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten zur vollen Funktionsfähigkeit.
Detaillierte Spezifikationen und Anwendungsgebiete
Der MC 78M12 CDTG ist ein integraler Bestandteil vieler moderner elektronischer Systeme. Seine Fähigkeit, eine stabile 12V-Versorgung zu liefern, macht ihn unverzichtbar in Bereichen wie Stromversorgungsmodulen, eingebetteten Systemen, Messinstrumenten, Telekommunikationsgeräten und der Automatisierungstechnik. Die D2PAK-Bauform, ein Surface-Mount-Gehäuse, ist speziell für Anwendungen konzipiert, bei denen eine effiziente Wärmeableitung entscheidend ist. Dies ermöglicht eine höhere Stromdichte auf der Leiterplatte und eine verbesserte thermische Performance im Vergleich zu älteren Bauformen.
Die Ausgangsstromfähigkeit des MC 78M12 CDTG bewegt sich im mittleren Bereich, was ihn zu einer vielseitigen Wahl für viele Designs macht, die über die Kapazitäten kleinerer Spannungsregler hinausgehen, aber keine extrem hohen Ströme benötigen. Dies schafft eine ideale Balance zwischen Leistung und Bauteilgröße. Die Präzision der 12V-Ausgangsspannung ist durchweg hoch, mit minimalen Toleranzen, die durch die interne Bandgap-Referenz des Bauteils garantiert werden. Dies ist entscheidend für Anwendungen, bei denen die genaue Spannungsebene kritisch für die Funktion ist, wie beispielsweise in Analog-Schaltungen oder für die Speisung von Mikrocontrollern und Sensoren.
Die Robustheit des MC 78M12 CDTG wird durch seine integrierten Schutzschaltungen weiter unterstrichen. Der Überstromschutz limitiert den Ausgangsstrom auf ein sicheres Niveau, um sowohl den Regler als auch die angeschlossene Last vor Schäden zu schützen, die durch Kurzschlüsse oder übermäßige Lasten entstehen könnten. Der thermische Überlastschutz ist ein weiteres wichtiges Sicherheitsmerkmal, das die Betriebstemperatur des Bauteils überwacht und im Falle einer Überhitzung die Funktion unterbricht, um dauerhafte Schäden zu verhindern. Nach Abkühlung nimmt das Bauteil seinen Betrieb automatisch wieder auf, sofern die Ursache für die Überhitzung behoben wurde.
Die Dropout-Voltage, also die minimale Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung, die für die Aufrechterhaltung der Regelung erforderlich ist, ist bei diesem Spannungsregler relativ gering. Dies ermöglicht eine höhere Effizienz, da weniger Energie als Wärme verloren geht, und erlaubt den Betrieb auch dann, wenn die Eingangsspannung nur geringfügig über der gewünschten Ausgangsspannung liegt. Diese Eigenschaft ist besonders vorteilhaft in batteriebetriebenen Geräten oder Systemen mit begrenzten Eingangsspannungsreserven.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Festspannungsregler |
| Ausgangsspannung | 12 V |
| Strombelastbarkeit (typisch) | Bis zu 500 mA |

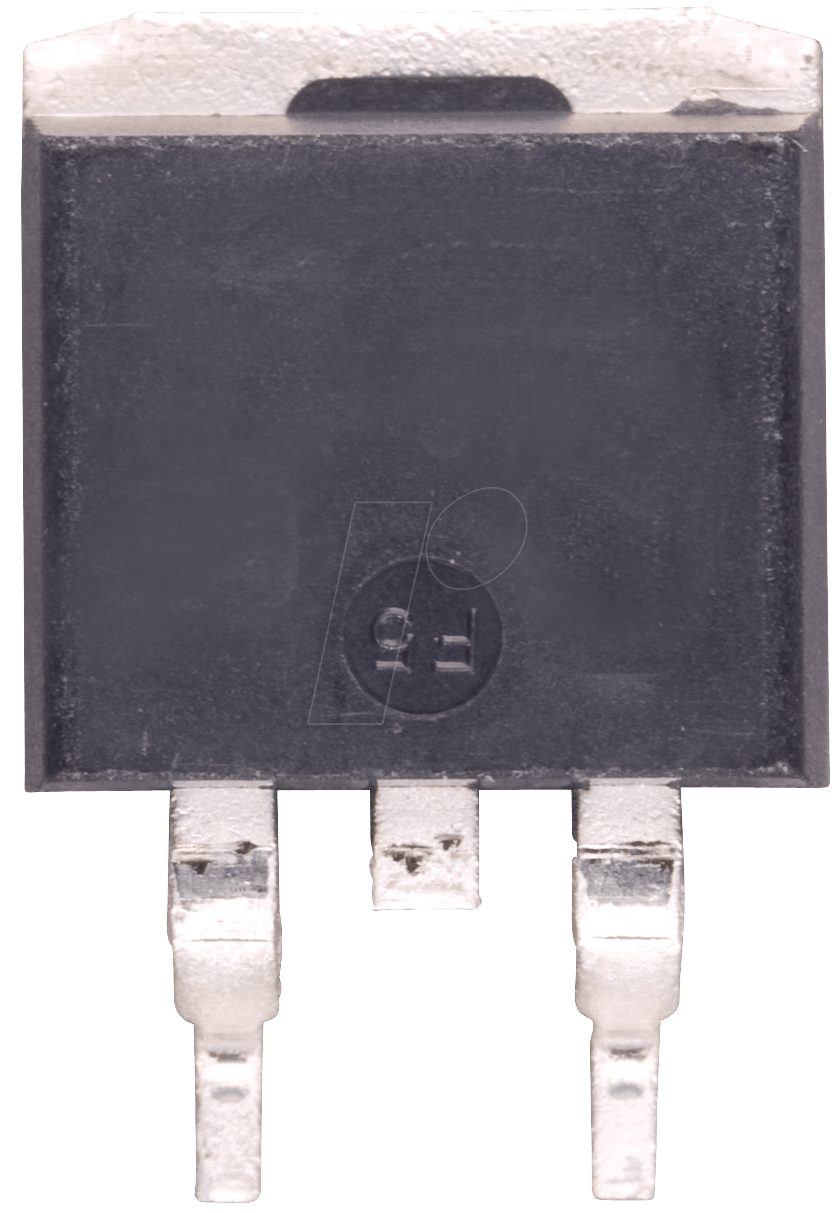

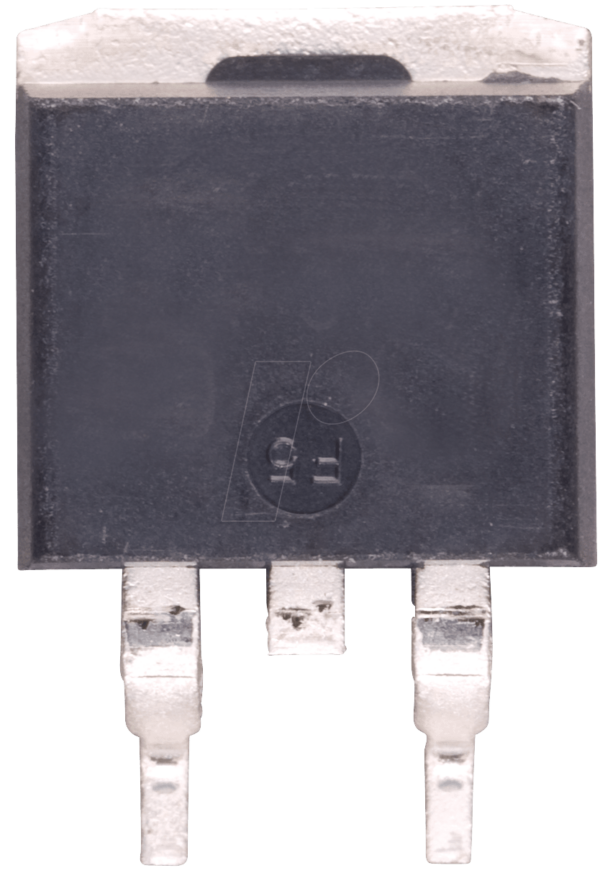

| Gehäuseform | D2PAK (TO-263) |
| Eingangsspannungsbereich (typisch) | Bis zu 35 V |
| Dropout-Spannung (typisch) | 2.0 V bei 500 mA |
| Schutzfunktionen | Überstromschutz, Thermischer Überlastschutz |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Wärmeleitfähigkeit (Gehäuse) | Hervorragend durch D2PAK-Design |
Erweiterte Anwendungsfälle und Integration
Die Integration des MC 78M12 CDTG in komplexe Schaltungen ist dank seiner standardisierten Pinbelegung und des D2PAK-Gehäuses unkompliziert. Das Gehäuse ermöglicht eine direkte Montage auf Standard-Leiterplatten (SMD-Bestückung) und bietet durch seine größere Oberfläche eine effektive Wärmeableitung, was ihn für den Einsatz in leistungsintensiven Anwendungen prädestiniert, bei denen herkömmliche TO-220-Gehäuse an ihre thermischen Grenzen stoßen könnten.
Für Anwendungen, die eine höhere Stromversorgung erfordern, kann der MC 78M12 CDTG mit externen Leistungstransistoren kombiniert werden, um die Stromlieferfähigkeit zu erweitern. Dies eröffnet Möglichkeiten für die Versorgung von Motoren, Relaisspulen oder anderen Komponenten, die mehr Strom benötigen als der Regler allein liefern kann. Die notwendigen zusätzlichen Komponenten sind typischerweise ein NPN-Leistungstransistor und einige Widerstände, um die Regelcharakteristik anzupassen.
Ein weiterer wichtiger Aspekt ist die Signalintegrität. Die hohe Regelgenauigkeit und die geringe Rauschneigung des MC 78M12 CDTG tragen maßgeblich dazu bei, unerwünschte Störspannungen zu minimieren, die die Leistung von empfindlichen analogen oder digitalen Schaltungen beeinträchtigen könnten. Dies ist insbesondere in präzisen Messsystemen oder Kommunikationsgeräten von entscheidender Bedeutung, wo selbst geringe Störungen zu Fehlmessungen oder Datenverlust führen können.
Die Energieeffizienz ist ein wachsender Faktor in der modernen Elektronikentwicklung. Der MC 78M12 CDTG unterstützt diese Entwicklung durch seine moderate Dropout-Voltage. Dies bedeutet, dass weniger Energie in Wärme umgewandelt wird, was zu einer längeren Batterielaufzeit in mobilen Geräten oder einer reduzierten Wärmeentwicklung in stationären Systemen führt. Die reduzierte Wärmeentwicklung kann zudem die Lebensdauer anderer Komponenten in der Nähe positiv beeinflussen.
FAQ – Häufig gestellte Fragen zu MC 78M12 CDTG – Spannungsregler, fest, 12 V, D2PAK
Was sind die Hauptanwendungsbereiche für den MC 78M12 CDTG?
Der MC 78M12 CDTG eignet sich hervorragend für eine breite Palette von Anwendungen, darunter Stromversorgungsmodule, eingebettete Systeme, industrielle Steuerungen, Telekommunikationstechnik, Messtechnik und Hobbyprojekte, die eine stabile 12V-Spannungsversorgung mit mittlerer Stromstärke benötigen.
Welche Vorteile bietet das D2PAK-Gehäuse gegenüber anderen Bauformen?
Das D2PAK-Gehäuse (auch bekannt als TO-263) ist eine Surface-Mount-Bauform, die durch ihre größere Kontaktfläche eine wesentlich bessere Wärmeableitung ermöglicht als kleinere oder durchkontaktiere Gehäuse. Dies ist entscheidend für Anwendungen mit höherer Strombelastung oder wenn Platz auf der Leiterplatte begrenzt ist.
Kann der MC 78M12 CDTG auch bei schwankender Eingangsspannung zuverlässig arbeiten?
Ja, die Kernfunktion des MC 78M12 CDTG ist die Regelung. Solange die Eingangsspannung innerhalb des zulässigen Bereichs liegt (typischerweise bis zu 35V) und die Dropout-Voltage überschritten wird, liefert der Regler eine stabile 12V Ausgangsspannung, unabhängig von Schwankungen der Eingangsspannung.
Welche Schutzmechanismen sind im MC 78M12 CDTG integriert?
Der Spannungsregler verfügt über einen integrierten Überstromschutz, der den Ausgangsstrom begrenzt, um sowohl das Bauteil als auch die angeschlossene Last vor Beschädigungen zu schützen. Zusätzlich ist ein thermischer Überlastschutz vorhanden, der das Bauteil bei Überhitzung abschaltet und nach dem Abkühlen die Funktion wieder aufnimmt.
Benötige ich zusätzliche externe Komponenten, um den MC 78M12 CDTG zu verwenden?
Für eine grundlegende Funktion werden üblicherweise nur wenige externe Komponenten benötigt, typischerweise ein Eingangskondensator zur Filterung der Eingangsspannung und ein Ausgangskondensator zur Verbesserung der Transienteneigenschaften und der Stabilität der Ausgangsspannung. Für erweiterte Anwendungen, wie die Erhöhung der Stromlieferfähigkeit, sind zusätzliche Komponenten erforderlich.
Ist der MC 78M12 CDTG für den Einsatz in Hochtemperaturanwendungen geeignet?
Ja, der MC 78M12 CDTG ist für einen weiten Betriebstemperaturbereich von -40 °C bis +125 °C ausgelegt. Die gute Wärmeableitung durch das D2PAK-Gehäuse unterstützt den Betrieb auch in Umgebungen mit erhöhten Temperaturen, vorausgesetzt, die thermische Auslegung des Gesamtsystems ist angemessen.
Wie unterscheidet sich der MC 78M12 CDTG von anderen 12V Spannungsreglern?
Der MC 78M12 CDTG zeichnet sich durch seine spezifische Strombelastbarkeit im mittleren Bereich (typisch bis 500mA), die Robustheit des D2PAK-Gehäuses für verbesserte Wärmeableitung und die Zuverlässigkeit seiner integrierten Schutzschaltungen aus. Er bietet eine höhere Performance und Belastbarkeit als kleinere lineare Regler in Gehäusen wie SOT-223, ist aber kompakter und oft effizienter als diskret aufgebaute Lösungen für vergleichbare Stromstärken.
