MC 78M05 CDTG – Der zuverlässige 5V Spannungsregler für Ihre Elektronikprojekte
Sie suchen eine stabile und präzise Spannungsversorgung für Ihre elektronischen Schaltungen? Der MC 78M05 CDTG ist die ideale Lösung, um Schwankungen der Eingangsspannung effektiv zu eliminieren und eine konstante Ausgangsspannung von exakt 5 Volt zu gewährleisten. Dieses Bauteil ist unverzichtbar für Entwickler, Hobbyisten und professionelle Anwender, die auf eine verlässliche Energiequelle für empfindliche Komponenten wie Mikrocontroller, Sensoren oder Logikschaltungen angewiesen sind.
Hervorragende Leistungsmerkmale für maximale Zuverlässigkeit
Der MC 78M05 CDTG setzt Standards in Sachen Spannungsregelung. Im Gegensatz zu simplen Linearreglern, die oft anfällig für Temperaturschwankungen oder Laständerungen sind, bietet dieser Festspannungsregler eine herausragende Stabilität und Präzision. Seine integrierten Schutzschaltungen gegen Überlast und Kurzschluss erhöhen die Lebensdauer Ihrer Projekte und minimieren das Risiko von Bauteilausfällen.
Vorteile des MC 78M05 CDTG im Überblick
- Konstante 5V Ausgangsspannung: Gewährleistet die optimale Funktion aller angeschlossenen 5V-kompatiblen Komponenten.
- Hohe Strombelastbarkeit: Geeignet für Anwendungen, die einen geregelten Strom im mittleren Bereich erfordern, ohne Kompromisse bei der Stabilität.
- Integrierte Schutzmechanismen: Bietet Schutz vor Übertemperaturschäden und Kurzschlüssen, was die Zuverlässigkeit und Langlebigkeit erhöht.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten, was den Schaltungsaufwand reduziert und Platz spart.
- Robustes DPAK-Gehäuse: Sorgt für eine gute Wärmeableitung und mechanische Stabilität, ideal für den Einsatz in anspruchsvollen Umgebungen.
- Breiter Eingangsspannungsbereich: Ermöglicht Flexibilität bei der Wahl der Stromquelle für Ihre Schaltung.
Technische Spezifikationen und Anwendungsbereiche
Der MC 78M05 CDTG ist ein integraler Bestandteil moderner Elektronikentwicklung. Seine Fähigkeit, eine stabile Ausgangsspannung unabhängig von der Eingangsspannungsschwankung und der Stromaufnahme zu liefern, macht ihn zu einer Schlüsselkomponente in zahlreichen Applikationen. Von der Stromversorgung von Mikroprozessoren in Industrieautomatisierungssystemen bis hin zur Stabilisierung der Energieversorgung für präzise Messinstrumente – die Einsatzmöglichkeiten sind vielfältig. Das DPAK-Gehäuse (TO-263) ermöglicht eine effiziente Montage auf Leiterplatten mittels SMD-Technologie und bietet eine gute thermische Anbindung, was für eine zuverlässige Dauerbelastung essentiell ist.
Produktdetails im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Festspannungsregler (Linearregler) |
| Ausgangsspannung | 5 V |
| Maximaler Ausgangsstrom | Bis zu 500 mA (abhängig von Kühlung und Eingangsspannung) |
| Eingangsspannungsbereich | 7 V bis 25 V (typisch) |

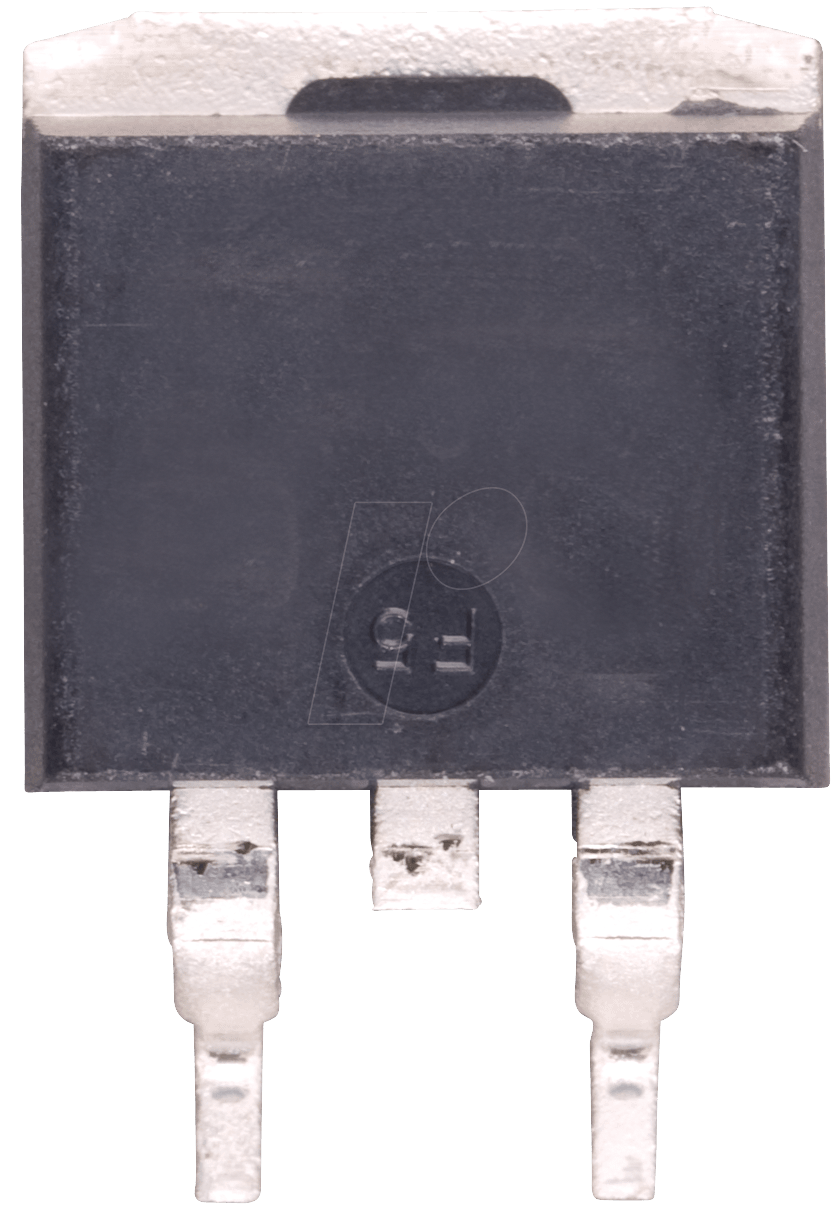

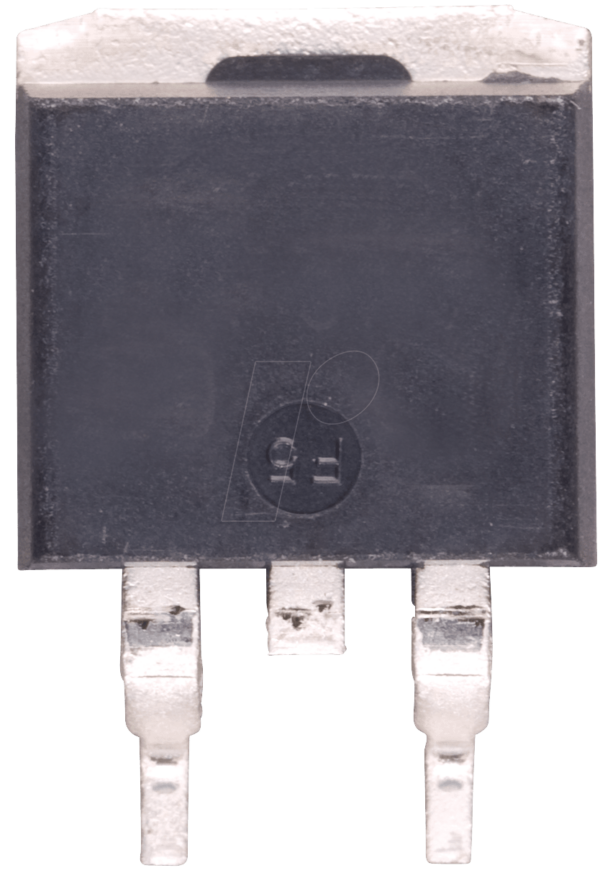

| Gehäuseform | DPAK (TO-263) |
| Schutzschaltungen | Übertemperaturschutz, Kurzschlussschutz |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Anwendungsgebiete | Stromversorgung für Mikrocontroller, Sensoren, Logikschaltungen, mobile Geräte, industrielle Steuerungen |
Die technische Überlegenheit des MC 78M05 CDTG
Die Architektur des MC 78M05 CDTG basiert auf einem bipolaren Transistor-Design, das eine präzise Regelung über einen weiten Last- und Spannungsbereich ermöglicht. Im Gegensatz zu Schaltreglern, die durch die Umwandlung von Energie in hochfrequente Impulse arbeiten und somit potenzielle EMI-Probleme verursachen können, agiert der MC 78M05 CDTG als linearer Regler. Dies resultiert in einer sauberen, rauscharmen Ausgangsspannung, die für empfindliche Analogschaltungen oder hochfrequente digitale Designs von entscheidender Bedeutung ist. Die Festspannung von 5 Volt ist dabei der Standard für die Stromversorgung vieler Mikrocontroller-Architekturen, einschließlich gängiger AVR-, PIC- oder STM32-Familien, sowie für eine breite Palette von Sensoren und Kommunikationsmodulen.
Die Wahl des DPAK-Gehäuses ist kein Zufall. Dieses Oberflächenmontage-Gehäuse bietet eine exzellente thermische Kopplung an die Leiterplatte, was eine effiziente Wärmeabfuhr ermöglicht. Gerade bei der Regelung von höheren Spannungsdifferenzen oder bei Dauerbelastung entsteht Verlustleistung in Form von Wärme. Das DPAK-Gehäuse mit seiner größeren Oberfläche und der Möglichkeit zur direkten Anbindung an eine Kupferfläche auf der Leiterplatte stellt sicher, dass der Spannungsregler auch unter Last seine spezifizierten Betriebstemperaturen einhält, was die Lebensdauer und Zuverlässigkeit des gesamten Systems erheblich verlängert. Im Vergleich zu herkömmlichen Through-Hole-Gehäusen wie TO-220 ermöglicht DPAK zudem eine kompaktere Bauweise und vereinfacht den automatisierten Bestückungsprozess.
Der integrierte Übertemperaturschutz schaltet den Regler bei Erreichen einer kritischen Temperatur ab und schützt ihn so vor permanenten Schäden. Sobald die Temperatur wieder sinkt, nimmt der Regler den Betrieb automatisch wieder auf. Ebenso schützt die Kurzschlusssicherung die Schaltung vor Beschädigungen, falls es zu einem unbeabsichtigten Kurzschluss am Ausgang kommt. Diese robusten Schutzmechanismen machen den MC 78M05 CDTG zu einer sorgenfreien Wahl für Entwickler, die Wert auf ausfallsichere Designs legen.
FAQ – Häufig gestellte Fragen zu MC 78M05 CDTG – Spannungsregler, fest, 5 V, DPAK
Was ist die Hauptfunktion des MC 78M05 CDTG?
Die Hauptfunktion des MC 78M05 CDTG ist die Bereitstellung einer stabilen und konstanten Ausgangsspannung von 5 Volt, unabhängig von Schwankungen der Eingangsspannung oder Änderungen der Laststromaufnahme. Er dient als zuverlässiger Spannungsregler für elektronische Schaltungen.
Für welche Anwendungen ist der MC 78M05 CDTG besonders geeignet?
Der MC 78M05 CDTG ist ideal für eine Vielzahl von Anwendungen, bei denen eine stabile 5V-Versorgung benötigt wird. Dazu gehören die Stromversorgung von Mikrocontrollern, Sensoren, Logik-ICs, Kommunikationsmodulen, embedded Systems und anderen leistungselektronischen Komponenten, die eine präzise und rauschfreie Spannung erfordern.
Welche Vorteile bietet das DPAK-Gehäuse des MC 78M05 CDTG?
Das DPAK-Gehäuse (TO-263) ist ein Oberflächenmontage-Gehäuse, das eine gute Wärmeableitung durch Anbindung an die Leiterplatte ermöglicht. Es ist robuster und kompakter als herkömmliche Through-Hole-Gehäuse und eignet sich hervorragend für automatisierte Bestückungsprozesse sowie für Anwendungen, bei denen eine effiziente thermische Handhabung wichtig ist.
Kann der MC 78M05 CDTG überlastet werden?
Der MC 78M05 CDTG verfügt über integrierte Schutzschaltungen gegen Übertemperatur und Kurzschluss. Dies bedeutet, dass er bei Erreichen einer kritischen Temperatur oder bei einem Kurzschluss am Ausgang automatisch abschaltet, um Schäden zu vermeiden. Nach Behebung der Ursache nimmt er den Betrieb wieder auf.
Welchen maximalen Eingangsstrom kann der MC 78M05 CDTG verarbeiten?
Der MC 78M05 CDTG kann einen maximalen Ausgangsstrom von bis zu 500 mA liefern. Der tatsächlich nutzbare Strom hängt von der zu dissipierenden Wärme ab, die wiederum von der Differenz zwischen Eingangs- und Ausgangsspannung sowie von der Effektivität der Kühlung (z.B. über die Leiterplatte) beeinflusst wird.
Benötigt der MC 78M05 CDTG externe Kondensatoren zur Funktionsweise?
Ja, um eine optimale Stabilität und Leistung zu gewährleisten, werden in der Regel kleine Eingangskondensatoren (typischerweise 0,1 µF bis 1 µF) zur Filterung von Eingangsrauschen und Ausgangskondensatoren (typischerweise 1 µF bis 10 µF) zur Verbesserung der transienten Reaktion und Stabilität empfohlen. Diese sind entscheidend für die Minimierung von unerwünschten Spannungsspitzen.
Ist der MC 78M05 CDTG für den Einsatz in industriellen Umgebungen geeignet?
Ja, aufgrund seines robusten Designs, der integrierten Schutzschaltungen und des weiten Betriebstemperaturbereichs von -40°C bis +125°C ist der MC 78M05 CDTG sehr gut für den Einsatz in industriellen Umgebungen geeignet, wo Zuverlässigkeit und Langlebigkeit von entscheidender Bedeutung sind.
