MC 7805 CDTG – Der Fels in der Brandung Ihrer Stromversorgung
Sie benötigen eine zuverlässige und stabile 5-Volt-Gleichspannung für Ihre elektronischen Schaltungen und Projekte? Der MC 7805 CDTG Spannungsregler ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die eine präzise und konstante Spannungsversorgung ohne Schwankungen erwarten. Dieser fest parametrisierte Spannungsregler in einem platzsparenden DPAK-Gehäuse bietet eine unkomplizierte und robuste Möglichkeit, verschiedene Eingangsspannungen auf exakt 5 Volt zu reduzieren und somit empfindliche Bauteile optimal zu schützen.
Überragende Stabilität und Präzision für Ihre Anwendungen
Im Vergleich zu einfachen Linearkonvertern, die oft durch Schwankungen in der Eingangsspannung oder Laständerungen beeinträchtigt werden, zeichnet sich der MC 7805 CDTG durch seine herausragende Stabilität aus. Seine integrierte Bandgap-Referenz und die präzise interne Regelung sorgen für eine Ausgangsspannung, die selbst unter variablen Bedingungen konstant bleibt. Dies ist entscheidend für Applikationen, bei denen empfindliche Mikrocontroller, Sensoren oder Kommunikationsmodule betrieben werden, da eine stabile Spannungsversorgung direkte Auswirkungen auf die Funktionssicherheit und Langlebigkeit dieser Komponenten hat.
Leistungsmerkmale und Vorteile des MC 7805 CDTG
- Konstante 5V Ausgangsspannung: Garantiert eine exakt definierte Spannung, die für eine Vielzahl von digitalen und analogen Schaltungen unerlässlich ist.
- Hohe Zuverlässigkeit: Entwickelt für den Dauerbetrieb und die Bewältigung unterschiedlicher Lastanforderungen, was ihn zu einer vertrauenswürdigen Komponente für jedes Projekt macht.
- Integrierter Überlastschutz: Bietet Schutz vor Überstrom und thermischer Überlastung, was die Lebensdauer des Reglers und der angeschlossenen Komponenten signifikant verlängert.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten und lässt sich somit schnell und unkompliziert in bestehende Schaltungen integrieren.
- Kompaktes DPAK-Gehäuse: Ermöglicht eine platzsparende Montage auf Leiterplatten, ideal für Designs mit begrenztem Bauraum.
- Breiter Eingangsspannungsbereich: Kompensiert eine Vielzahl von Eingangsspannungen und wandelt diese effizient in die benötigten 5V um.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Festspannungsregler |
| Ausgangsspannung | 5 V |
| Gehäuseform | DPAK (TO-263) |
| Max. Eingangspannung (Typ.) | 35 V |
| Max. Ausgangsstrom | 1 A (typisch, mit Kühlung) |
| Ruhestrom (typisch) | 6 mA |
| Temperaturkoeffizient (typisch) | 0.03 %/°C |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
Anwendungsbereiche und Integration
Der MC 7805 CDTG ist prädestiniert für eine breite Palette von elektronischen Anwendungen, bei denen eine stabile 5V-Versorgung benötigt wird. Dazu gehören:
- Stromversorgungen für Mikrocontroller-basierte Systeme: Ob Arduino, Raspberry Pi oder kundenspezifische Designs, der MC 7805 CDTG liefert die zuverlässige Basisspannung für die zentrale Steuereinheit.
- Sensorik und Messtechnik: Präzise Messungen erfordern stabile Referenzspannungen. Dieser Regler stellt sicher, dass Ihre Sensoren konstant mit der optimalen Spannung versorgt werden, was zu akkurateren Ergebnissen führt.
- Audio- und Videoelektronik: Empfindliche analoge Schaltungen in Hi-Fi-Anlagen oder Videoprozessoren profitieren von der rauscharmen und stabilen Spannungsversorgung, die der MC 7805 CDTG bietet.
- Industrielle Automatisierung: In Steuerungen, Aktoren und Kommunikationsmodulen sorgt die Robustheit und Zuverlässigkeit dieses Spannungsreglers für den reibungslosen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
- DIY-Elektronikprojekte: Für Hobbyisten ist der MC 7805 CDTG eine exzellente Wahl, um einfache und effektive Stromversorgungen für ihre kreativen Schaltungen zu realisieren.
Die Integration in Ihre Schaltung ist denkbar einfach. Typischerweise wird der Spannungsregler an die Eingangsspannungsquelle angeschlossen, und die 5V-Ausgangsspannung steht für Ihre nachfolgenden Schaltungsteile zur Verfügung. Ein kleiner Elektrolytkondensator am Eingang und ein weiterer am Ausgang verbessern die Stabilität und Transientenantwort, um Rauschen weiter zu minimieren und die Leistung zu optimieren.
Schutzmechanismen für maximale Langlebigkeit
Der MC 7805 CDTG ist nicht nur ein Spannungsregler, sondern auch ein Baustein für die Sicherheit Ihrer Schaltung. Er verfügt über interne Schutzmechanismen, die ihn vor potenziellen Schäden bewahren. Die integrierte Strombegrenzung schützt vor kurzzeitigen Überlastungen, indem sie den Ausgangsstrom automatisch auf ein sicheres Niveau reduziert. Darüber hinaus sorgt die thermische Abschaltung dafür, dass der Regler bei Überhitzung abgeschaltet wird, um eine permanente Beschädigung zu verhindern. Diese eingebauten Sicherheitsfunktionen machen den MC 7805 CDTG zu einer robusten und zuverlässigen Wahl, selbst in Umgebungen, in denen Schwankungen der Betriebsbedingungen auftreten können.
Vergleich zu alternativen Lösungen
Während es eine Vielzahl von Spannungsreglern auf dem Markt gibt, hebt sich der MC 7805 CDTG durch seine Kombination aus Festspannung, einfacher Handhabung und bewährter Zuverlässigkeit ab. Im Gegensatz zu einstellbaren Spannungsreglern, die zusätzliche Komponenten und eine sorgfältige Einstellung erfordern, liefert der MC 7805 CDTG sofort die benötigten 5 Volt ohne Kompromisse. Auch im Vergleich zu Schaltreglern, die zwar potenziell effizienter sind, aber oft mehr Designaufwand, Störsignale und eine komplexere Implementierung mit sich bringen, bietet der MC 7805 CDTG eine einfachere und oft für viele Anwendungen vollkommen ausreichende Lösung mit deutlich geringerem Entkopplungsaufwand.
Technische Spezifikationen – Gehäuse und Montage

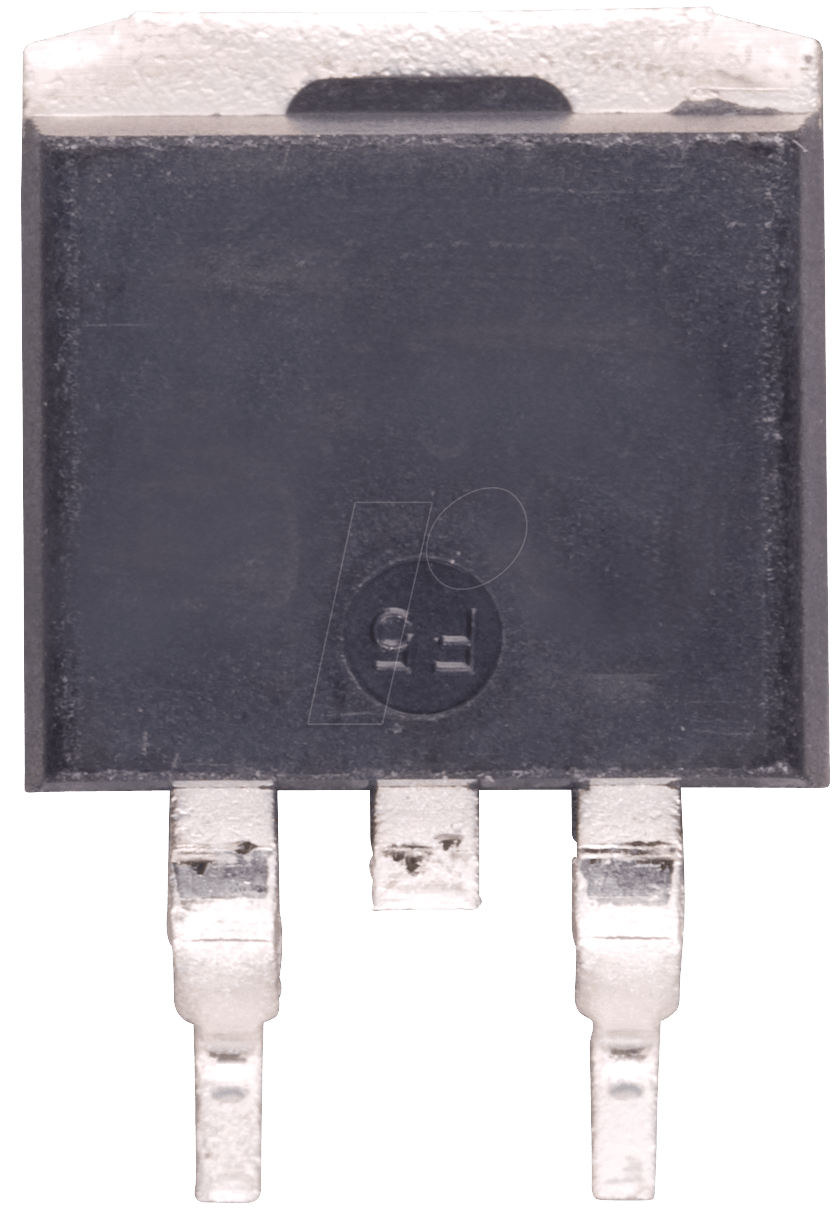

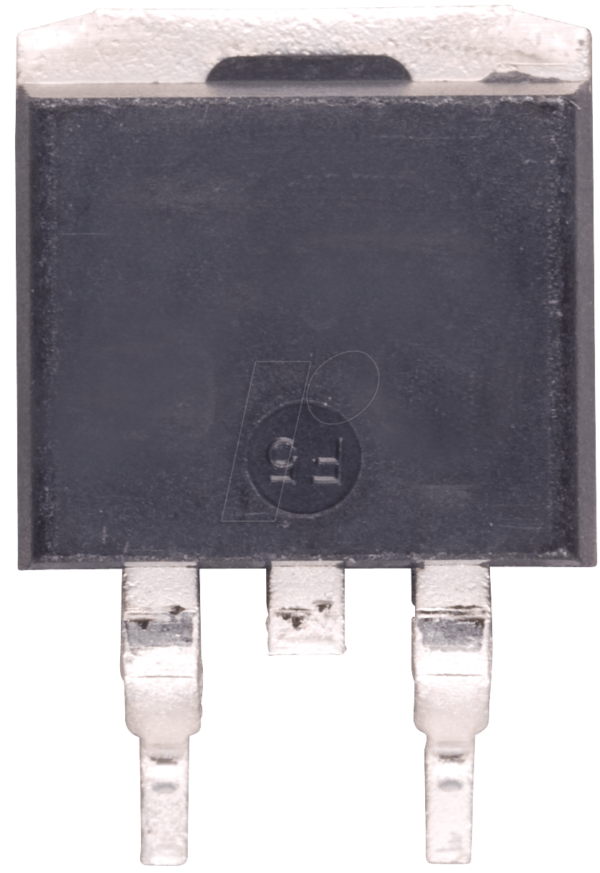

Das verwendete DPAK (Surface Mount Device) Gehäuse, auch bekannt als TO-263, ist ein Standard für die Oberflächenmontage auf Leiterplatten. Seine flache Bauform ermöglicht eine effiziente Raumnutzung und eine einfache Bestückung durch automatisierte Prozesse. Die guten thermischen Eigenschaften des DPAK-Gehäuses unterstützen eine effektive Wärmeableitung, insbesondere wenn der Spannungsregler im Rahmen seiner Spezifikationen betrieben wird. Für Anwendungen mit höheren Strömen kann eine zusätzliche Kühlkörpermontage auf der Rückseite des Gehäuses in Betracht gezogen werden, um die Wärmeabfuhr zu verbessern und eine optimale Leistung über lange Betriebszeiten zu gewährleisten.
FAQ – Häufig gestellte Fragen zu MC 7805 CDTG – Spannungsregler, fest, 5 V, DPAK
Kann der MC 7805 CDTG als Ersatz für einen anderen Spannungsregler verwendet werden?
Ja, der MC 7805 CDTG kann als direkter Ersatz für andere 5V-Festspannungsregler im gleichen Gehäuse (z.B. TO-220, TO-263) oder mit vergleichbaren elektrischen Spezifikationen dienen, sofern die Eingangsspannung innerhalb des zulässigen Bereichs liegt und die Stromanforderungen erfüllt werden.
Welche externe Beschaltung ist für den MC 7805 CDTG notwendig?
Typischerweise sind nur zwei externe Kondensatoren erforderlich: einer am Eingang zur Stabilisierung der Eingangsspannung und zur Filterung von Störungen sowie einer am Ausgang zur Verbesserung der transienten Antwort und zur Unterdrückung von Rauschen. Die genauen Werte hängen von der spezifischen Anwendung ab, sind aber in den Datenblättern üblicherweise spezifiziert.
Wie viel Strom kann der MC 7805 CDTG maximal liefern?
Der MC 7805 CDTG kann typischerweise bis zu 1 Ampere Ausgangsstrom liefern. Bei höheren Strömen oder ungünstigen thermischen Bedingungen ist jedoch eine zusätzliche Kühlung in Form eines Kühlkörpers erforderlich, um eine Überhitzung zu vermeiden.
Benötigt der MC 7805 CDTG eine positive oder negative Eingangsspannung?
Der MC 7805 CDTG ist ein positiver Spannungsregler und benötigt eine positive Eingangsspannung, die mindestens 2-3 Volt höher ist als die gewünschte Ausgangsspannung von 5 Volt, um korrekt zu funktionieren.
Wie wichtig ist die Kühlung für den MC 7805 CDTG?
Die Kühlung ist entscheidend, insbesondere wenn der Regler nahe seiner maximalen Stromgrenze betrieben wird oder wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Die entstehende Verlustleistung (Differenz zwischen Ein- und Ausgangsspannung multipliziert mit dem Ausgangsstrom) muss abgeführt werden, um eine Überhitzung und die Aktivierung der thermischen Abschaltung zu vermeiden.
Was passiert, wenn die Eingangsspannung zu niedrig ist?
Wenn die Eingangsspannung nicht hoch genug ist (typischerweise muss sie 2-3 Volt über der Ausgangsspannung liegen), kann der Spannungsregler die gewünschte 5V-Ausgangsspannung nicht mehr stabil aufrechterhalten. Die Ausgangsspannung wird dann niedriger als 5V sein.
Kann der MC 7805 CDTG auch für negative Spannungen verwendet werden?
Nein, der MC 7805 CDTG ist für die Erzeugung positiver Spannungen konzipiert. Für negative Spannungen werden spezielle negative Spannungsregler (z.B. MC 79xx Serie) benötigt.
