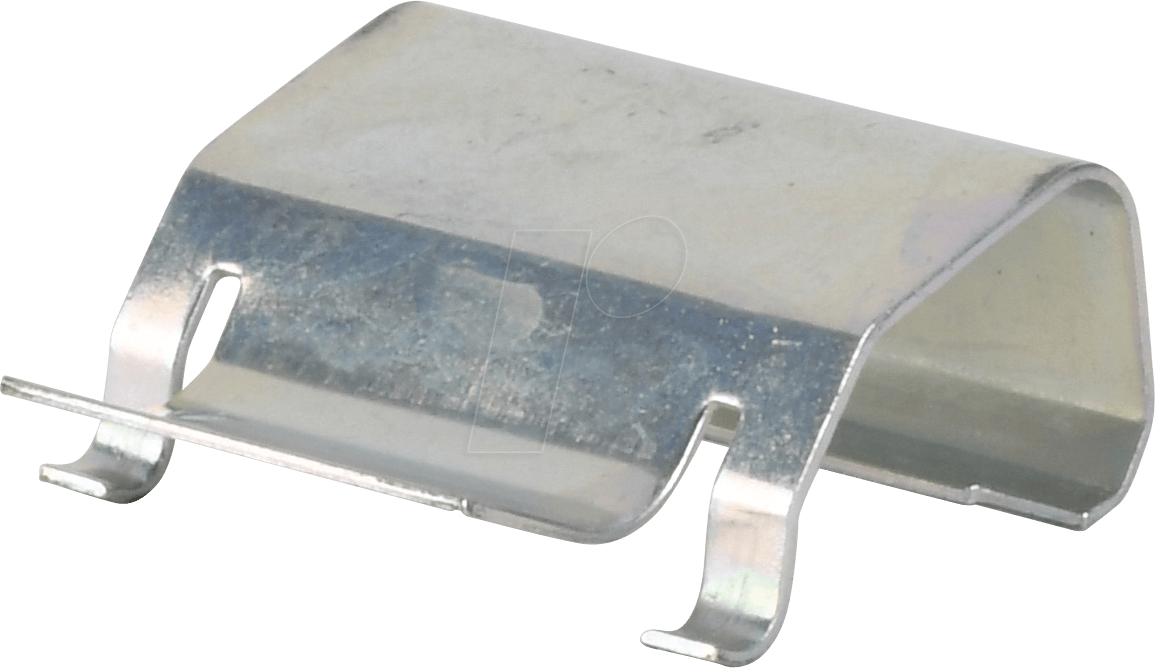

Maximale Wärmeableitung für Ihre TO-218 Bauteile: Der MC 773 Montage-Clip
Sie benötigen eine zuverlässige und effiziente Lösung zur Montage von Kühlkörpern an TO-218 Transistoren und anderen Leistungshalbleitern? Der MC 773 Montage-Clip bietet genau das: eine optimierte Verbindung, die eine signifikant verbesserte Wärmeableitung gewährleistet und somit die Lebensdauer sowie die Leistungsfähigkeit Ihrer elektronischen Komponenten schützt. Speziell entwickelt für Ingenieure, Techniker und anspruchsvolle Hobby-Elektroniker, die Wert auf Stabilität und optimale thermische Performance legen.
Präzise Kühlung: Der Schlüssel zur Langlebigkeit Ihrer Elektronik
Leistungshalbleiter wie jene im TO-218 Gehäuse generieren bei Betrieb erhebliche Wärmemengen. Eine unzureichende Wärmeableitung führt zu thermischem Stress, der die Bauteile überhitzen, ihre Lebensdauer drastisch verkürzen und im schlimmsten Fall zum Totalausfall führen kann. Standard-Befestigungsmethoden sind oft nicht optimal auf die thermischen Anforderungen abgestimmt. Hier setzt der MC 773 Montage-Clip an. Er wurde entwickelt, um einen maximalen und gleichmäßigen Anpressdruck des Kühlkörpers auf die Wärmequelle zu gewährleisten. Dieser optimierte Kontakt minimiert den thermischen Widerstand zwischen Bauteil und Kühlkörper, wodurch die Wärme effizienter an die Umgebung oder an einen Lüfter abgeführt werden kann. Dies schützt Ihre empfindlichen Komponenten, ermöglicht höhere Betriebsströme und Stabilität, selbst unter hoher Last. Der MC 773 ist somit die überlegene Wahl für alle, die maximale thermische Performance und Zuverlässigkeit anstreben.
Vorteile des MC 773 Montage-Clips im Überblick
- Optimale thermische Anbindung: Der Clip sorgt für einen gleichmäßigen und hohen Anpressdruck, der den thermischen Übergangswiderstand minimiert und die Wärmeabfuhr maximiert.
- Sichere Befestigung: Bietet eine stabile und vibrationsresistente Montage für TO-218 Bauteile, was besonders in anspruchsvollen Umgebungen von Vorteil ist.
- Einfache Anwendung: Die Montage ist schnell und unkompliziert, ohne spezielles Werkzeug.
- Schutz vor Überhitzung: Reduziert das Risiko von thermischem Durchgehen und verlängert die Lebensdauer Ihrer Leistungshalbleiter.
- Hohe Kompatibilität: Entwickelt für die gängigen TO-218 Gehäuse, was eine breite Anwendbarkeit sicherstellt.
- Platzsparendes Design: Die kompakte Bauform des Clips beeinträchtigt die Montage anderer Komponenten nicht.
Konstruktion und Material: Für höchste Zuverlässigkeit
Der MC 773 Montage-Clip zeichnet sich durch seine durchdachte Konstruktion aus, die speziell auf die Anforderungen der thermischen Anbindung von TO-218 Bauteilen optimiert ist. Die Wahl des Materials ist hierbei entscheidend. Gefertigt aus einem hochflexiblen und gleichzeitig formstabilen Federstahl, gewährleistet der Clip einen konstanten und präzisen Anpressdruck über einen weiten Temperaturbereich. Diese Materialeigenschaft ist essenziell, da sich Bauteile und Kühlkörper bei Erwärmung ausdehnen und wieder zusammenziehen. Der MC 773 gleicht diese thermischen Schwankungen zuverlässig aus, ohne seine Federspannung zu verlieren oder das Bauteil mechanisch zu überlasten. Die Oberflächenbehandlung des Clips ist auf Korrosionsbeständigkeit ausgelegt und verhindert unerwünschte chemische Reaktionen mit dem Bauteil oder der Leiterplatte. Die präzise Formgebung des Clips stellt sicher, dass die Auflagefläche des Kühlkörpers optimal auf die Oberseite des TO-218 Gehäuses ausgerichtet wird, wodurch eine flächige und effiziente Wärmeübertragung ermöglicht wird.
Anwendungsgebiete und Einsatzmöglichkeiten
Der MC 773 Montage-Clip findet breite Anwendung in verschiedensten Bereichen der Elektronikentwicklung und -fertigung, wo TO-218 Bauteile zum Einsatz kommen und eine adäquate Kühlung unabdingbar ist. Typische Einsatzgebiete umfassen:
- Netzteile und Stromversorgungen: In Schaltnetzteilen, linearen Reglern und Netzteilen für industrielle Anwendungen sind Leistungstransistoren oft im TO-218 Gehäuse untergebracht und benötigen effektive Kühlung, um stabile Ausgangsspannungen zu gewährleisten.
- Audio-Verstärker: Leistungsstarke Audio-Endstufen, sowohl im Hi-Fi-Bereich als auch in professionellen Beschallungsanlagen, nutzen häufig TO-218 Bauteile, deren Wärmeabfuhr direkt die Klangqualität und Zuverlässigkeit beeinflusst.
- Motorsteuerungen und Frequenzumrichter: In der Automatisierungstechnik und im Bereich der Elektromobilität werden TO-218 Bauteile für die Steuerung von Motoren und die Wandlung von elektrischer Energie eingesetzt. Hier ist eine zuverlässige Kühlung entscheidend für die Leistungsfähigkeit und Sicherheit.
- LED-Treiber: Leistungsstarke LED-Treiber für Beleuchtungsanwendungen, insbesondere im industriellen und öffentlichen Sektor, können TO-218 Bauteile enthalten, die eine effiziente Wärmeableitung erfordern.
- Labor- und Messtechnik: In Prüfgeräten und Messtechnik-Anwendungen, bei denen hohe Ströme und Spannungen verarbeitet werden, sorgt der MC 773 für die notwendige thermische Stabilität der Leistungselektronik.
- Prototypenentwicklung und Testaufbauten: Ingenieure und Entwickler schätzen die einfache Handhabung und die zuverlässige Leistung des MC 773 bei der Erstellung und Erprobung neuer Schaltungen und Systeme.
Die 21,0 mm Abmessung des Clips bezieht sich auf die maximale Breite des Kühlkörpers oder der Auflagefläche, die er sicher fixieren kann. Dies ermöglicht eine flexible Wahl des passenden Kühlkörpers für die spezifische Leistungsklasse des TO-218 Bauteils.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Montage-Clip für Kühlkörper |
| Modell-Nummer | MC 773 |
| Gehäusekompatibilität | TO-218 |
| Max. Kühlkörperbreite | 21,0 mm |
| Material | Hochflexibler Federstahl mit optimierter Oberflächenveredelung zur Korrosionsbeständigkeit |
| Funktion | Gewährleistet konstanten und gleichmäßigen Anpressdruck für optimale Wärmeübertragung |
| Montage | Werkzeuglose Schnellmontage |
| Einsatzbereich Temperatur | Erweitert, um thermischen Schwankungen standzuhalten |
| Anwendung | Leistungshalbleiter-Kühlung, Netzteilbau, Audio-Elektronik, Industrieanwendungen |
FAQ – Häufig gestellte Fragen zu MC 773 – Montage-Clip für Kühlkörper TO218, 21,0 mm
Ist der MC 773 Clip auch für andere Gehäuseformen als TO-218 geeignet?
Der MC 773 Montage-Clip ist spezifisch für die Abmessungen und die Bauform von Leistungstransistoren im TO-218 Gehäuse konzipiert. Während er möglicherweise an ähnlichen Gehäusen mit vergleichbaren Abmessungen passen könnte, können wir die optimale Passform und Funktion nur für TO-218 garantieren.
Welchen Anpressdruck erzeugt der MC 773 Clip?
Der genaue Anpressdruck hängt von der Elastizität des Materials und der spezifischen Biegung des Clips ab. Der MC 773 wurde so konstruiert, dass er einen ausreichend hohen und gleichmäßigen Anpressdruck generiert, um den thermischen Übergangswiderstand zu minimieren, ohne das Gehäuse des TO-218 Bauteils zu beschädigen. Eine exakte Angabe in Newton ist aufgrund der variablen Einflüsse schwierig, aber die Konstruktion zielt auf eine maximale thermische Effizienz ab.
Wie wird der MC 773 Clip montiert?
Die Montage ist denkbar einfach. Der Clip wird seitlich am TO-218 Bauteil positioniert und anschließend nach unten gedrückt, sodass er das Bauteil und den Kühlkörper sicher umschließt und fixiert. Kein Werkzeug ist erforderlich, was eine schnelle und unkomplizierte Installation ermöglicht.
Ist eine Wärmeleitpaste oder ein Wärmeleitpad zusätzlich zum Clip erforderlich?
Ja, für eine optimale Wärmeübertragung wird dringend empfohlen, zwischen der Oberseite des TO-218 Bauteils und der Unterseite des Kühlkörpers eine dünne Schicht Wärmeleitpaste oder ein Wärmeleitpad aufzutragen. Diese Medien füllen mikroskopisch kleine Unebenheiten auf den Oberflächen und schließen Luftspalte, die die Wärmeübertragung behindern würden. Der Clip sorgt dann für den notwendigen Anpressdruck, um diese Materialien effektiv zu komprimieren und den thermischen Kontakt zu maximieren.
Was bedeutet die Angabe „21,0 mm“ bei diesem Montage-Clip?
Die Angabe „21,0 mm“ bezieht sich auf die maximale Breite des Kühlkörpers oder der Auflagefläche, die der MC 773 Clip sicher und fest fixieren kann. Sie stellt sicher, dass der Clip für eine Vielzahl von Kühlkörpern mit dieser oder einer geringeren Breite geeignet ist, die für TO-218 Bauteile verwendet werden.
Wie beeinflusst die thermische Ausdehnung von Bauteil und Kühlkörper die Funktion des Clips?
Der MC 773 Montage-Clip ist aus einem speziell ausgewählten Federstahl gefertigt, der eine hohe Elastizität und Formstabilität über einen weiten Temperaturbereich aufweist. Diese Eigenschaften ermöglichen es dem Clip, thermische Ausdehnungs- und Kontraktionsbewegungen von Bauteil und Kühlkörper auszugleichen, ohne dabei die Federspannung zu verlieren oder mechanischen Stress auf das Bauteil auszuüben. Dies gewährleistet eine kontinuierlich gute thermische Anbindung.
Ist der Clip wiederverwendbar?
Ja, der MC 773 Montage-Clip ist aus robustem Material gefertigt und kann bei sorgfältiger Demontage in der Regel mehrmals wiederverwendet werden, ohne dabei an Funktionalität einzubüßen.
