Maximale Effizienz und Zuverlässigkeit für Ihre Elektronikprojekte: MBRF20L120CT Dual-Low VF-Schottkydiode
In der modernen Elektronikentwicklung ist die Wahl der richtigen Komponenten entscheidend für die Leistung, Effizienz und Langlebigkeit von Schaltungen. Speziell für Anwendungen, die hohe Stromstärken bei gleichzeitig niedrigen Spannungsabfällen erfordern, stellt die MBRF20L120CT Dual-Low VF-Schottkydiode eine überlegene Lösung dar. Diese spezialisierte Diode ist konzipiert, um die typischen Verluste und die Wärmeentwicklung herkömmlicher Gleichrichterdioden signifikant zu reduzieren und ist damit die ideale Wahl für Entwickler und Ingenieure, die höchste Ansprüche an ihre Schaltungsdesigns stellen.
Überlegene Leistung durch Low-VF-Technologie
Herkömmliche Silizium-Dioden weisen im leitenden Zustand einen signifikanten Spannungsabfall auf (Forward Voltage, VF). Dieser Spannungsabfall führt zu Leistungsverlusten in Form von Wärme, was die Effizienz des Gesamtsystems mindert und zusätzliche Kühlmaßnahmen erforderlich macht. Die MBRF20L120CT nutzt die fortschrittliche Schottky-Technologie, die sich durch extrem niedrige VF-Werte auszeichnet. Dies bedeutet, dass bei gleichem Stromfluss deutlich weniger Energie in Wärme umgewandelt wird. Die Reduzierung der VF auf ein Minimum ist gerade in energiebewussten Designs, wie z.B. in der Leistungselektronik, bei Schaltnetzteilen oder in mobilen Anwendungen, von immenser Bedeutung. Weniger Wärmeentwicklung ermöglicht eine kompaktere Bauweise, verlängert die Lebensdauer der Komponente und des gesamten Geräts und senkt die Betriebskosten.
Konstruktion und Vorteile der MBRF20L120CT
Die MBRF20L120CT ist als Dual-Diode konzipiert, was bedeutet, dass zwei unabhängige Schottky-Dioden in einem einzigen Gehäuse integriert sind. Diese Doppelkonfiguration bietet erhebliche Vorteile in Bezug auf Platzersparnis und Vereinfachung des Layouts auf der Leiterplatte. Anstatt zwei einzelne Dioden zu bestücken, reicht eine einzelne Komponente aus, was die Stückliste reduziert und den Montageprozess beschleunigt. Die Dioden sind in einer gemeinsamen Kathoden-Konfiguration (impliziert durch die typische Bezeichnung „Dual-Low VF“) geschaltet, was sie ideal für den Einsatz in Mittelpunkt-Gleichrichterschaltungen oder als Freilaufdioden macht. Die integrierte Schutzbeschaltung gegen Überspannung und die robuste Bauweise gewährleisten höchste Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen. Die spezielle Oberflächenbehandlung des Halbleitermaterials und die optimierte Gehäusetechnik minimieren parasitäre Effekte und ermöglichen schnelle Schaltvorgänge ohne signifikanten „Reverse Recovery Charge“ (Qrr), ein weiteres charakteristisches Merkmal von Schottky-Dioden, das für hohe Frequenzen und schnelle Schaltanwendungen kritisch ist.
Anwendungsbereiche der MBRF20L120CT
Die Vielseitigkeit und Leistungsfähigkeit der MBRF20L120CT Dual-Low VF-Schottkydiode machen sie zu einer unverzichtbaren Komponente in einer breiten Palette von Anwendungen:
- Schaltnetzteile (SMPS): Reduzierung von Verlusten im Ausgangsgleichrichter und im Primärseitenschalter, was zu höherer Effizienz und geringerer Wärmeentwicklung führt.
- DC/DC-Wandler: Optimierung der Energieübertragung, insbesondere in energieintensiven Wandlerarchitekturen.
- Batterieladegeräte: Effiziente Gleichrichtung von Wechselstrom, um die Ladezeit zu verkürzen und die Energieeffizienz zu steigern.
- Motorsteuerungen: Als Freilaufdiode zum Schutz von Leistungstransistoren vor induktiven Spannungsspitzen.
- Verpolungsschutzschaltungen: Zuverlässiger Schutz vor versehentlicher falscher Polung durch geringen Spannungsabfall.
- Hochfrequenzanwendungen: Schnelle Schaltzeiten und geringe Verluste ermöglichen den Einsatz in Frequenzbereichen, in denen Standarddioden an ihre Grenzen stoßen.
- Netzteile für Telekommunikations- und IT-Infrastruktur: Hohe Zuverlässigkeit und Effizienz sind hierfür essenziell.
- Solarenergie-Systeme: Effiziente Gleichrichtung und Minimierung von Verlusten in MPPT-Reglern und Wechselrichtern.
Technische Spezifikationen im Detail
Die MBRF20L120CT zeichnet sich durch folgende Schlüsseleigenschaften aus:
- Dioden-Konfiguration: Dual (zwei Dioden im Gehäuse)
- Spitzen-Sperrspannung (Vrrm): 120 V
- Maximaler Dauervorderrückstrom (If(AV)): 2 x 10 A (entspricht einer Gesamtstromtragfähigkeit von 20 A bei geeigneter Schaltung)
- Maximale Spitzen-Stoßstrombelastbarkeit (Ifsm): Hohe Werte, die für den Schutz bei transienten Überlasten entscheidend sind. (Spezifische Werte sind dem Datenblatt zu entnehmen, typisch sind Werte im Bereich von 200-300 A für 1/2 Periode bei 50 Hz).
- Durchlassspannung (Vf): Sehr niedrig, typisch < 0.5 V bei 10 A (abhängig von der Temperatur und dem Strom, dies ist der entscheidende Vorteil gegenüber Standarddioden).

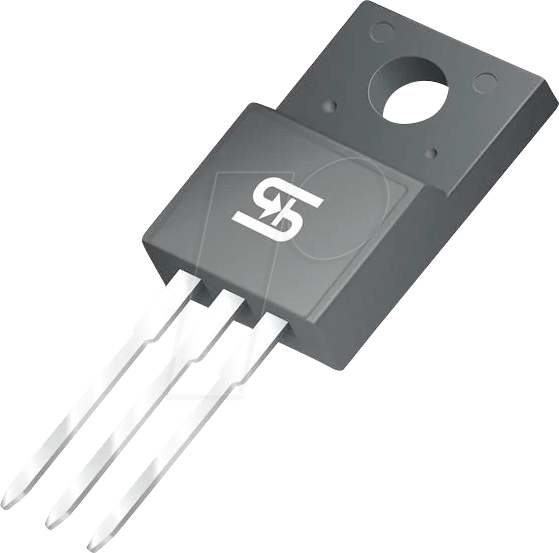

- Gehäusetyp: ITO-220AB – ein Standardgehäuse, das eine einfache Montage auf Leiterplatten mittels Schraubbefestigung ermöglicht und eine gute Wärmeabfuhr gewährleistet.
- Betriebstemperatur (Tj): Ermöglicht den Einsatz in einer breiten Palette von Umgebungstemperaturen.
- Gehäusematerial: Hohe thermische Leitfähigkeit und elektrische Isolation sind charakteristisch für dieses Gehäuse.
| Merkmal | Beschreibung |
|---|---|
| Halbleitermaterial | Hochleistungs-Siliziumkarbid (SiC) oder optimiertes Silizium für Schottky-Kontakt |
| Gehäusetyp | ITO-220AB mit integriertem Anschluss für effektive Wärmeableitung und einfache Montage. Das Gehäuse ist für robuste mechanische und thermische Beanspruchung ausgelegt. |
| Anzahl der Dioden | 2 unabhängige Dioden in einem Gehäuse |
| Maximale Sperrspannung | 120 Volt, geeignet für eine Vielzahl von Netzteil- und Wandleranwendungen, die keine extrem hohen Spannungen erfordern, aber dennoch zuverlässigen Betrieb gewährleisten. |
| Maximale Durchflussspannung (Vf) | Extrem gering, charakteristisch für Schottky-Dioden. Dies führt zu minimalen Leistungsverlusten und reduziert die Notwendigkeit für aufwendige Kühlsysteme. |
| Strombelastbarkeit pro Diode | 10 Ampere Dauergleichstrom, mit hohen Spitzenstromfähigkeiten für transienten Schutz. |
| Schaltverhalten | Sehr schnelle Schaltzeiten und minimale Recovery-Ladung (Qrr), ideal für Hochfrequenzanwendungen und Schaltnetzteile. |
| Thermische Eigenschaften | Gute Wärmeableitung durch das ITO-220AB-Gehäuse ermöglicht Betrieb bei hohen Stromlasten, sofern adäquate Kühlung gewährleistet ist. |
FAQ – Häufig gestellte Fragen zu MBRF20L120CT – Dual-Low VF-Schottkydiode, 120V, 2×10 A, ITO-220AB
Was ist der Hauptvorteil einer Low-VF-Schottkydiode wie der MBRF20L120CT gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil liegt in der deutlich reduzierten Durchlassspannung (Vf) im leitenden Zustand. Dies führt zu wesentlich geringeren Leistungsverlusten in Form von Wärme. Für den Anwender bedeutet dies höhere Effizienz, geringere Betriebstemperaturen und potenziell kompaktere Designs, da weniger aufwendige Kühlkörper benötigt werden.
In welchen Anwendungen ist die MBRF20L120CT besonders empfehlenswert?
Die MBRF20L120CT eignet sich hervorragend für energieeffiziente Anwendungen wie Schaltnetzteile, DC/DC-Wandler, Batterieladegeräte, Motorsteuerungen als Freilaufdiode, Verpolungsschutzschaltungen und allgemeine Gleichrichterfunktionen, bei denen niedrige Verluste und hohe Zuverlässigkeit im Vordergrund stehen.
Was bedeutet „Dual-Low VF“ bei dieser Diode?
„Dual“ bedeutet, dass sich zwei unabhängige Schottky-Dioden im selben Gehäuse befinden. „Low VF“ bezieht sich auf die bereits erwähnte, charakteristisch niedrige Durchlassspannung der Schottky-Diode.
Welche Anschlusskonfiguration hat die Dual-Diode in der MBRF20L120CT?
Die MBRF20L120CT ist typischerweise eine Dual-Diode mit gemeinsamer Kathode. Dies ist eine gängige Konfiguration, die für Mittelpunkt-Gleichrichter und andere spezifische Schaltungsdesigns vorteilhaft ist. Die genaue Konfiguration ist dem jeweiligen Datenblatt zu entnehmen.
Ist das ITO-220AB-Gehäuse für hohe Ströme geeignet?
Ja, das ITO-220AB-Gehäuse ist ein Standard-Leistungshalbleitergehäuse, das für gute Wärmeableitung konzipiert ist. Es ermöglicht die Montage auf Leiterplatten und bietet eine gute Basis für Kühlkörper, was den Einsatz bei Strömen von bis zu 10 A pro Diode (in diesem Fall) ermöglicht, sofern die thermischen Bedingungen korrekt berücksichtigt werden.
Wie unterscheiden sich die Schaltgeschwindigkeiten der MBRF20L120CT von herkömmlichen Dioden?
Schottky-Dioden, wie die MBRF20L120CT, weisen aufgrund ihrer pn-Übergangsstruktur mit Metall-Halbleiter-Kontakt eine deutlich geringere Recovery-Ladung (Qrr) auf und schalten daher wesentlich schneller als Standard-Silizium-Dioden. Dies ist ein entscheidender Vorteil in Hochfrequenzanwendungen und Schaltnetzteilen, um Schaltverluste zu minimieren.
Bietet die MBRF20L120CT eine integrierte Schutzbeschaltung gegen Überspannung?
Die Diode selbst besitzt die intrinsischen Eigenschaften, die eine gewisse Toleranz gegenüber Überspannungen im Rahmen ihrer Spezifikationen bieten. Eine dedizierte „integrierte Schutzbeschaltung“ im Sinne eines separaten Bauelements ist in der Diode nicht vorhanden. Der Schutz vor Überspannungen im Gesamtsystem muss durch zusätzliche externe Komponenten wie Varistoren oder TVS-Dioden gewährleistet werden, falls die Betriebsbedingungen dies erfordern.
