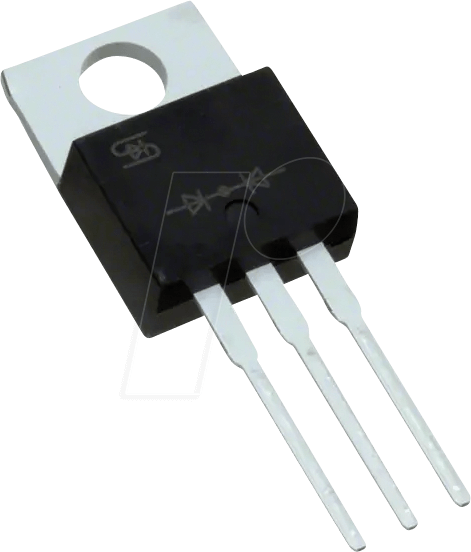

MBR20L120CT – LowUF Dual-Schottkydiode: Effizienzsteigerung für Ihre Stromversorgungen
Sie suchen nach einer Hochleistungsdiode, die zuverlässig Spannungsspitzen abfängt und effiziente Gleichrichtung ermöglicht, insbesondere in schaltenden Stromversorgungen und Hochfrequenzanwendungen? Die MBR20L120CT – LowUF Dual-Schottkydiode mit ihrer herausragenden Low-Forward-Voltage-Charakteristik ist die ideale Lösung für Entwickler und Ingenieure, die maximale Effizienz und minimale Verlustleistung in ihren Designs anstreben. Diese Komponente minimiert Spannungsabfälle und reduziert die Wärmeentwicklung erheblich, was sie zur überlegenen Wahl gegenüber herkömmlichen Siliziumdioden macht, insbesondere dort, wo Energieeffizienz und thermisches Management kritisch sind.
Überlegene Leistung und Effizienz
Die MBR20L120CT zeichnet sich durch ihre duale Schottky-Konstruktion aus, die zwei unabhängige Dioden in einem einzigen TO-220AB-Gehäuse vereint. Diese Architektur ermöglicht hohe Strombelastbarkeit bei gleichzeitig niedrigem Vorwärtsspannungsabfall (Low UF). Im Vergleich zu Standard-Gleichrichterdioden bietet die Schottky-Technologie eine deutlich geringere Sperrverzögerungszeit und einen geringeren Spannungsabfall über die Diode im leitenden Zustand. Dies resultiert direkt in geringeren Leistungsverlusten, was sich in einer höheren Gesamteffizienz des Systems widerspiegelt. Gerade in Anwendungen, die hohe Schaltfrequenzen erfordern, wie zum Beispiel in modernen Schaltnetzteilen (SMPS), Gleichspannungswandlern oder als Freilaufdiode, ist dieser Vorteil nicht zu unterschätzen. Die Reduzierung der Wärmeentwicklung verlängert zudem die Lebensdauer der Diode und des gesamten Geräts und ermöglicht potenziell kompaktere Kühllösungen.
Entwickelt für anspruchsvolle Anwendungen
Diese Dual-Schottkydiode ist konzipiert, um den Anforderungen moderner elektronischer Systeme gerecht zu werden. Ihre Fähigkeit, hohe Ströme zu bewältigen, kombiniert mit der schnellen Schaltgeschwindigkeit, macht sie zu einem unverzichtbaren Bauteil für eine Vielzahl von Applikationen:
- Schaltnetzteile (SMPS): Effiziente Gleichrichtung der Ausgangsspannung, wodurch Verluste reduziert und die Energieeffizienz gesteigert wird.
- Gleichspannungswandler: Als Ausgangsgleichrichter in Buck-, Boost- und Buck-Boost-Wandlern zur Maximierung der Effizienz.
- Batterieladegeräte: Zuverlässige Stromversorgung und Schutz vor Rückwärtsstrom.
- Verpolungsschutz: Einfacher und effizienter Schutz von Schaltungen vor falscher Polarität der Stromversorgung.
- Pulsweitenmodulation (PWM)-Anwendungen: Schnelle Schaltcharakteristik für präzise Steuerung in PWM-Schaltungen.
- Freilaufdioden: Schutz von Schaltelementen (wie MOSFETs oder Transistoren) vor induktiven Lastspitzen.
Herausragende Merkmale der MBR20L120CT
Die MBR20L120CT setzt neue Maßstäbe in Sachen Leistung und Zuverlässigkeit. Die Schlüsselattribute, die sie von anderen Dioden abheben, sind:
- Low Forward Voltage (Low UF): Ein entscheidender Vorteil, der zu minimierten Leistungsverlusten und reduzierter Wärmeentwicklung führt. Dies ist besonders wichtig in energieeffizienten Designs und bei hohen Betriebstemperaturen.
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von 2x10A (insgesamt 20A in einer Dual-Konfiguration) ist diese Diode für anspruchsvolle Stromversorgungen ausgelegt.
- Hohe Spannungsfestigkeit: Eine Sperrspannung von bis zu 120V ermöglicht den Einsatz in vielen gängigen Netzteilspannungsbereichen.
- Dual-Konfiguration: Zwei Dioden im gemeinsamen Gehäuse vereinfachen das Schaltungsdesign und sparen Platz auf der Leiterplatte.
- Schnelle Schaltzeiten: Typisch für Schottky-Dioden, was sie ideal für Hochfrequenzanwendungen macht.
- TO-220AB-Gehäuse: Ein Standardgehäuse, das eine einfache Montage und gute thermische Eigenschaften durch Kühlkörperoptionen bietet.
Technische Spezifikationen im Detail
Die MBR20L120CT bietet eine präzise Leistung, die durch spezifische technische Parameter definiert wird. Diese Spezifikationen sind entscheidend für die korrekte Auslegung von Stromversorgungsschaltungen:
| Spezifikation | Wert |
|---|---|
| Typ | LowUF Dual-Schottkydiode |
| Hersteller-Teilenummer | MBR20L120CT |
| Maximale Sperrspannung (Vrrm) | 120 V |
| Maximaler Gleichrichtstrom pro Diode (If(AV)) | 10 A |
| Maximale Spitzenstromstärke (Ifsm) | 150 A (Halbperiode, 50Hz) |
| Maximale Durchlassspannung (Vf) bei 10A | 0.50 V (typisch) |
| Maximale Sperrstrom (Ir) bei Vrrm | 0.1 mA |
| Betriebstemperaturbereich (Tj) | -65°C bis +150°C |
| Gehäusetyp | TO-220AB |
| Montageart | Durchsteckmontage (THT) |
| Hersteller | Renovierte oder spezifische Herstellerangaben für diese Baureihe |
FAQs – Häufig gestellte Fragen zu MBR20L120CT – LowUF Dual-Schottkydiode, CC, 120V, 2x10A, TO-220AB
Was bedeutet „LowUF“ bei dieser Schottky-Diode?
LowUF steht für Low Forward Voltage, also eine niedrige Durchlassspannung. Dies bedeutet, dass die Diode bei leitendem Strom einen sehr geringen Spannungsabfall verursacht. Dies führt zu geringeren Leistungsverlusten in Form von Wärme und somit zu einer höheren Effizienz des Gesamtsystems. Diese Eigenschaft ist besonders vorteilhaft in stromsparenden und Hochfrequenzanwendungen.
Ist die MBR20L120CT für den Einsatz in schaltenden Stromversorgungen geeignet?
Ja, absolut. Die MBR20L120CT ist aufgrund ihrer schnellen Schaltzeiten, der niedrigen Durchlassspannung und der hohen Strombelastbarkeit hervorragend für den Einsatz in schaltenden Stromversorgungen (SMPS) geeignet. Sie kann hier als Ausgangsgleichrichter verwendet werden, um die Effizienz zu maximieren und die Wärmeentwicklung zu minimieren.
Was ist der Unterschied zwischen einer Schottky-Diode und einer Standard-Siliziumdiode?
Schottky-Dioden unterscheiden sich von Standard-Siliziumdioden primär durch ihre Halbleitermaterialien und die Kontaktart, was zu einer deutlich niedrigeren Durchlassspannung und sehr schnellen Schaltzeiten führt. Standard-Siliziumdioden haben einen höheren Spannungsabfall und sind langsamer, was sie für Hochfrequenzanwendungen weniger geeignet macht und zu größeren Energieverlusten führt.
Kann ich diese Diode als Freilaufdiode verwenden?
Ja, die MBR20L120CT eignet sich sehr gut als Freilaufdiode. Ihre Fähigkeit, schnelle Schaltvorgänge zu bewältigen und induktive Spannungsspitzen sicher abzuleiten, schützt empfindliche Schaltkomponenten wie Transistoren oder MOSFETs effektiv vor Beschädigung.
Wie wird die Kühlung bei der MBR20L120CT im TO-220AB-Gehäuse sichergestellt?
Das TO-220AB-Gehäuse ist für die Durchsteckmontage auf Leiterplatten konzipiert und bietet durch seine Form eine gute Wärmeabfuhrfläche. Für Anwendungen mit höherer Strombelastung oder in Umgebungen mit erhöhter Umgebungstemperatur wird empfohlen, die Diode auf einen geeigneten Kühlkörper zu montieren. Die Anschlussklemmen des Gehäuses ermöglichen die einfache Befestigung an einem Kühlkörper.
Was bedeutet die „Dual-Konfiguration“?
Die Dual-Konfiguration bedeutet, dass sich in einem einzigen Gehäuse zwei separate Schottky-Dioden befinden. Diese beiden Dioden sind unabhängig voneinander, können aber in einer Schaltung parallel geschaltet werden, um die Strombelastbarkeit zu verdoppeln, oder in verschiedenen Zweigen eines Stromversorgungskreises verwendet werden, was die Schaltungsentwicklung vereinfacht und Platz auf der Platine spart.
Welche Arten von Anwendungen profitieren am meisten von der LowUF-Technologie?
Anwendungen, die von der LowUF-Technologie am meisten profitieren, sind solche, bei denen Energieeffizienz und geringe Wärmeentwicklung kritisch sind. Dazu gehören insbesondere moderne Schaltnetzteile, DC-DC-Wandler, Solarenergie-Umwandler, Ladegeräte und alle elektronischen Geräte, bei denen die Reduzierung von Leistungsverlusten eine hohe Priorität hat, um Energie zu sparen und die Lebensdauer der Komponenten zu verlängern.
