MBR 3045PT TSC Schottkydiode: Verlässliche Leistung für Ihre Projekte
Entdecken Sie die MBR 3045PT TSC Schottkydiode – ein unverzichtbares Bauteil für Ihre anspruchsvollsten Elektronikprojekte. Diese Diode vereint hohe Leistung, Effizienz und Zuverlässigkeit in einem kompakten TO-247AD Gehäuse. Ob in der Stromversorgung, im Wechselrichter oder in anderen Anwendungen, die eine schnelle und effiziente Gleichrichtung erfordern – die MBR 3045PT TSC ist die ideale Wahl. Lassen Sie sich von ihrer Performance überzeugen und bringen Sie Ihre Projekte auf das nächste Level!
Technische Highlights der MBR 3045PT TSC Schottkydiode
Die MBR 3045PT TSC Schottkydiode zeichnet sich durch eine Reihe technischer Merkmale aus, die sie zu einer hervorragenden Wahl für verschiedenste Anwendungen machen:
- Sperrspannung (VR): 45 V – Bietet ausreichend Spielraum für Anwendungen in Systemen mit niedriger bis mittlerer Spannung.
- Vorwärtsstrom (IF): 30 A – Ermöglicht die Bewältigung hoher Ströme, ideal für leistungsstarke Anwendungen.

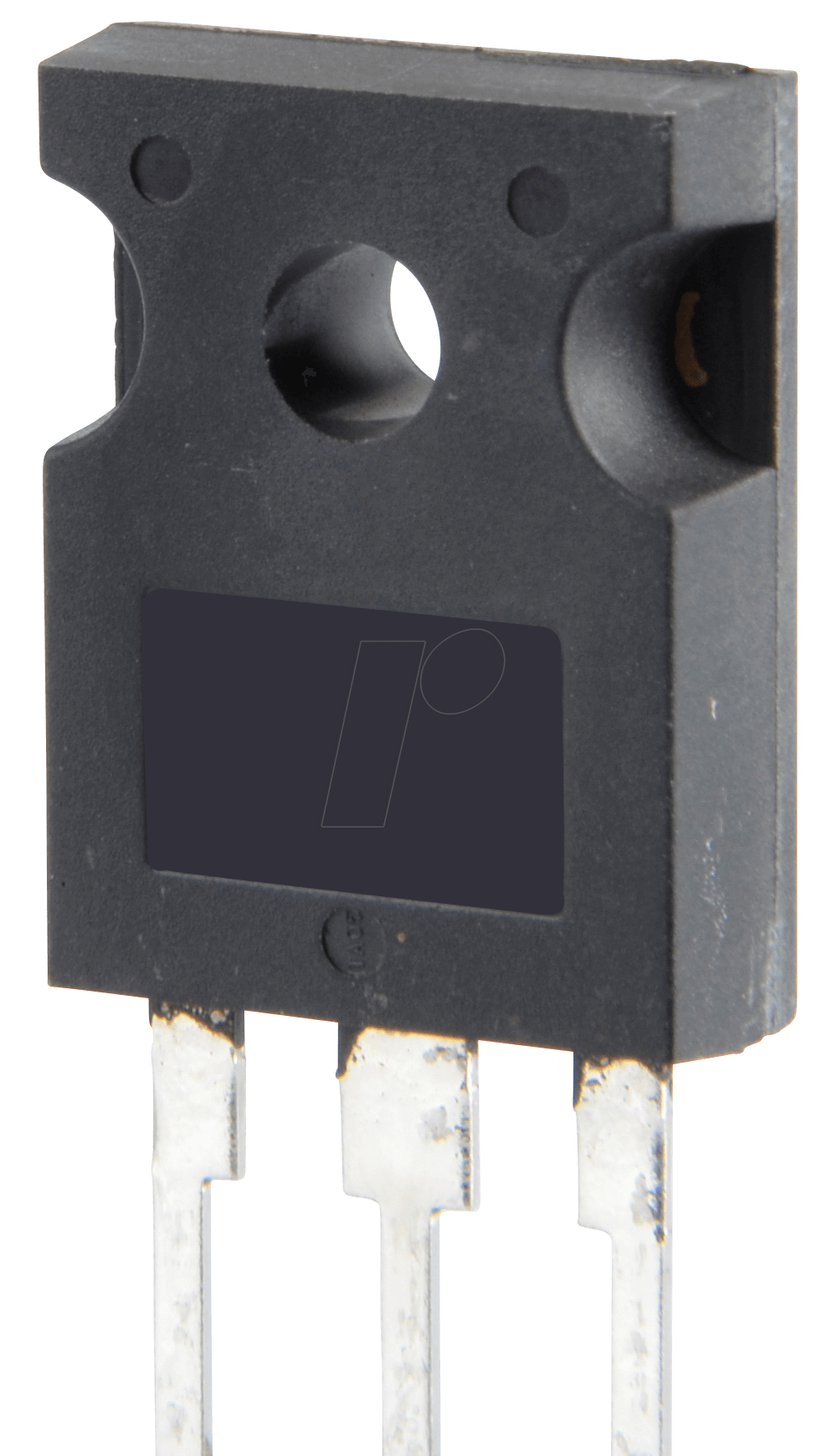

- Gehäuse: TO-247AD – Robustes und weit verbreitetes Gehäuse, das eine gute Wärmeableitung gewährleistet.
- Schottky-Sperrschicht: Ermöglicht eine schnelle Schaltgeschwindigkeit und geringe Durchlassspannung.
Diese Merkmale machen die MBR 3045PT TSC zu einer idealen Lösung für Anwendungen, die Effizienz, Zuverlässigkeit und hohe Leistung erfordern.
Anwendungsbereiche: Wo die MBR 3045PT TSC glänzt
Die Vielseitigkeit der MBR 3045PT TSC Schottkydiode zeigt sich in den unterschiedlichsten Anwendungsbereichen. Hier sind einige Beispiele, wo diese Diode ihr volles Potenzial entfaltet:
- Stromversorgungen: Ob Schaltnetzteile, USV-Anlagen oder andere Stromversorgungen – die MBR 3045PT TSC sorgt für eine effiziente Gleichrichtung und stabile Leistung.
- Wechselrichter: In Solarwechselrichtern oder Frequenzumrichtern ist eine schnelle und effiziente Gleichrichtung entscheidend. Die MBR 3045PT TSC meistert diese Aufgabe mit Bravour.
- Freilaufdioden: In induktiven Lasten, wie Relais oder Motoren, schützt die MBR 3045PT TSC vor schädlichen Spannungsspitzen.
- Batterieladegeräte: Die effiziente Gleichrichtung sorgt für eine schnelle und schonende Ladung von Batterien.
- DC-DC Wandler: In DC-DC Wandlern trägt die MBR 3045PT TSC zur Effizienzsteigerung und Stabilisierung der Ausgangsspannung bei.
Diese Beispiele zeigen, dass die MBR 3045PT TSC Schottkydiode ein wahrer Allrounder ist und in vielen verschiedenen Anwendungen ihren Platz findet.
Warum die MBR 3045PT TSC Ihre erste Wahl sein sollte
Die Entscheidung für die richtige Diode kann den Unterschied zwischen Erfolg und Misserfolg Ihres Projekts ausmachen. Hier sind einige Gründe, warum die MBR 3045PT TSC Schottkydiode die beste Wahl für Ihre Anforderungen ist:
- Hohe Effizienz: Die Schottky-Sperrschicht minimiert die Durchlassspannung und maximiert die Effizienz.
- Schnelle Schaltgeschwindigkeit: Ideal für Anwendungen, die eine schnelle Reaktion erfordern.
- Robustes Gehäuse: Das TO-247AD Gehäuse sorgt für eine gute Wärmeableitung und eine lange Lebensdauer.
- Zuverlässige Leistung: Die MBR 3045PT TSC bietet eine stabile und zuverlässige Leistung, auch unter anspruchsvollen Bedingungen.
- Vielseitigkeit: Geeignet für eine Vielzahl von Anwendungen in den Bereichen Stromversorgung, Wechselrichter und mehr.
Mit der MBR 3045PT TSC investieren Sie in ein hochwertiges Bauteil, das Ihre Projekte zuverlässig unterstützt und Ihnen hilft, Ihre Ziele zu erreichen.
Detaillierte Technische Daten
Für eine umfassende Übersicht der technischen Daten der MBR 3045PT TSC Schottkydiode finden Sie hier eine detaillierte Tabelle:
| Parameter | Wert | Einheit |
|---|---|---|
| Sperrspannung (VR) | 45 | V |
| Vorwärtsstrom (IF) | 30 | A |
| Vorwärtsspannung (VF) bei IF = 30A | 0.7 | V |
| Sperrstrom (IR) bei VR = 45V | 0.5 | mA |
| Betriebstemperaturbereich | -65 bis +175 | °C |
| Gehäuse | TO-247AD | – |
Diese Tabelle bietet Ihnen einen schnellen Überblick über die wichtigsten technischen Daten der MBR 3045PT TSC Schottkydiode.
Installation und Handhabungshinweise
Um die optimale Leistung und Lebensdauer der MBR 3045PT TSC Schottkydiode zu gewährleisten, sollten Sie bei der Installation und Handhabung einige wichtige Punkte beachten:
- ESD-Schutz: Beachten Sie die üblichen ESD-Schutzmaßnahmen, um Schäden durch elektrostatische Entladung zu vermeiden.
- Kühlung: Stellen Sie sicher, dass die Diode ausreichend gekühlt wird, insbesondere bei hohen Strömen. Verwenden Sie ggf. einen Kühlkörper.
- Lötprozess: Achten Sie auf eine korrekte Löttemperatur und -dauer, um Schäden an der Diode zu vermeiden.
- Spannungs- und Stromgrenzen: Überschreiten Sie niemals die maximal zulässigen Spannungs- und Stromgrenzen.
- Umgebung: Vermeiden Sie den Einsatz in aggressiven Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit oder korrosiven Substanzen.
Durch die Beachtung dieser Hinweise stellen Sie sicher, dass die MBR 3045PT TSC Schottkydiode ihre volle Leistung entfalten kann und eine lange Lebensdauer erreicht.
Ihr Partner für innovative Elektronik
Wir verstehen, dass Ihre Projekte einzigartig sind und höchste Ansprüche an die verwendeten Komponenten stellen. Deshalb bieten wir Ihnen mit der MBR 3045PT TSC Schottkydiode eine Lösung, die Ihren Anforderungen gerecht wird. Vertrauen Sie auf unsere Expertise und lassen Sie sich von der Qualität und Leistung unserer Produkte überzeugen. Gemeinsam gestalten wir die Zukunft der Elektronik!
FAQ – Häufig gestellte Fragen zur MBR 3045PT TSC
Hier finden Sie Antworten auf häufig gestellte Fragen zur MBR 3045PT TSC Schottkydiode. Sollten Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren!
1. was bedeutet die bezeichnung „schottky“?
Die Bezeichnung „Schottky“ bezieht sich auf den Aufbau der Diode. Eine Schottky-Diode verwendet eine Metall-Halbleiter-Verbindung anstelle einer Halbleiter-Halbleiter-Verbindung, wie sie in herkömmlichen Dioden verwendet wird. Dies führt zu einer geringeren Durchlassspannung und einer schnelleren Schaltgeschwindigkeit.
2. kann ich die mbr 3045pt tsc auch in reihe schalten?
Ja, prinzipiell ist es möglich, Schottky-Dioden in Reihe zu schalten, um die Sperrspannung zu erhöhen. Jedoch sollten Sie darauf achten, dass die Dioden möglichst identische Eigenschaften aufweisen, um eine gleichmäßige Spannungsverteilung zu gewährleisten. Ggf. sind zusätzliche Beschaltungsmaßnahmen (z.B. Widerstände parallel zu den Dioden) erforderlich.
3. wie wähle ich den richtigen Kühlkörper für die Diode aus?
Die Wahl des richtigen Kühlkörpers hängt von der Verlustleistung der Diode und der Umgebungstemperatur ab. Berechnen Sie die Verlustleistung (P = VF * IF) und wählen Sie einen Kühlkörper, der die Wärme so ableiten kann, dass die maximale Betriebstemperatur der Diode nicht überschritten wird. Datenblätter von Kühlkörpern geben Auskunft über den Wärmewiderstand. Nutzen Sie Wärmeleitpaste für eine optimale Wärmeübertragung.
4. ist die mbr 3045pt tsc für hochfrequenzanwendungen geeignet?
Ja, aufgrund ihrer schnellen Schaltgeschwindigkeit ist die MBR 3045PT TSC grundsätzlich für Hochfrequenzanwendungen geeignet. Beachten Sie jedoch, dass die Schaltverluste mit steigender Frequenz zunehmen. Prüfen Sie, ob die Diode die spezifischen Anforderungen Ihrer Hochfrequenzanwendung erfüllt.
5. was ist der unterschied zwischen der mbr 3045pt tsc und einer „normalen“ diode?
Der Hauptunterschied liegt im Aufbau und den resultierenden Eigenschaften. Schottky-Dioden haben eine geringere Durchlassspannung und eine schnellere Schaltgeschwindigkeit als herkömmliche Dioden. Dadurch sind sie effizienter und besser für Anwendungen geeignet, die eine schnelle Reaktion erfordern. Allerdings haben Schottky-Dioden in der Regel einen höheren Sperrstrom.
6. wie lagere ich die dioden richtig, wenn ich sie nicht sofort benötige?
Lagern Sie die Dioden an einem trockenen, kühlen und staubfreien Ort. Vermeiden Sie direkte Sonneneinstrahlung und hohe Luftfeuchtigkeit. Bewahren Sie die Dioden idealerweise in ihrer Originalverpackung auf, um sie vor ESD-Schäden zu schützen.
7. welche alternativen gibt es zur mbr 3045pt tsc?
Es gibt verschiedene Alternativen zur MBR 3045PT TSC, abhängig von Ihren spezifischen Anforderungen. Einige Beispiele sind:
* Bei geringeren Stromanforderungen: MBR2045CT, MBR2545
* Bei höheren Stromanforderungen: MBR4045PT, MBR6045PT
Achten Sie beim Vergleich auf die technischen Daten (Sperrspannung, Vorwärtsstrom, Gehäuse) und die spezifischen Anforderungen Ihrer Anwendung.
