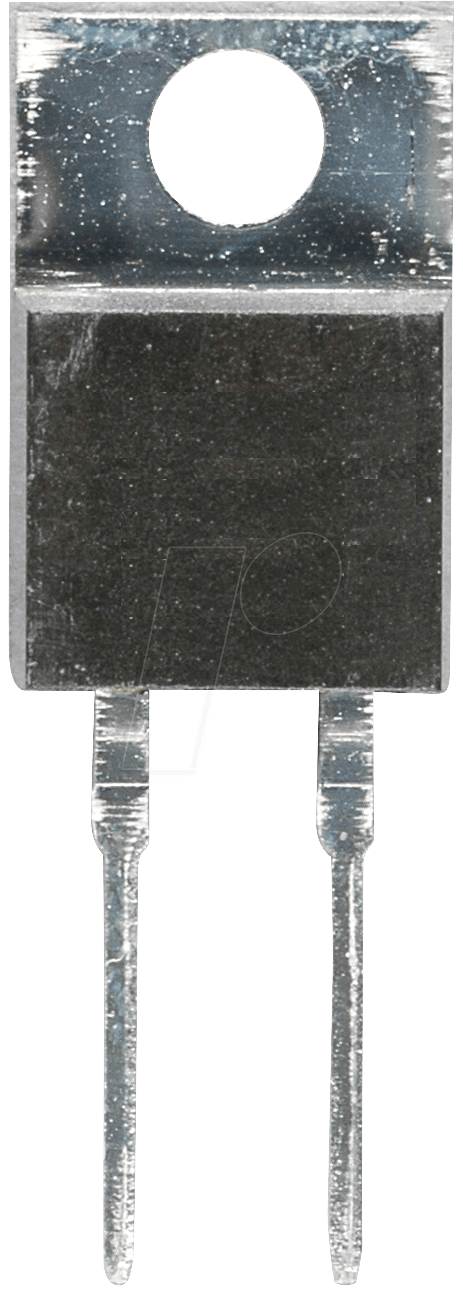

MBR 1045 – Die Effizienz-Schottkydiode für anspruchsvolle Anwendungen
Suchen Sie eine zuverlässige und hochperformante Gleichrichterlösung für Ihre Schaltungen, die unerwünschte Spannungsabfälle minimiert und die Energieeffizienz maximiert? Die MBR 1045 Schottkydiode, mit einer Sperrspannung von 45 V und einem maximalen Gleichstrom von 10 A im robusten TO-220AC-Gehäuse, ist die ideale Komponente für Entwickler, Ingenieure und versierte Hobbyisten, die in professionellen Elektronikprojekten höchste Ansprüche an Leistung und Zuverlässigkeit stellen.
Überlegene Leistung gegenüber Standard-Dioden
Die MBR 1045 hebt sich signifikant von herkömmlichen Silizium-PN-Dioden ab, insbesondere durch ihre charakteristische Schottky-Barriere. Diese spezielle Halbleiterstruktur ermöglicht einen deutlich geringeren Vorwärtsspannungsabfall (Vf). Während Standard-Dioden oft Spannungsabfälle von 0,7 V bis über 1 V aufweisen, liegt dieser Wert bei der MBR 1045 typischerweise im Bereich von 0,5 V bei Nennstrom. Dieser geringere Spannungsabfall resultiert direkt in einer verbesserten Energieeffizienz, reduziert die Wärmeentwicklung und ermöglicht somit kompaktere Kühllösungen oder den Betrieb bei höheren Strömen ohne Überhitzung. Darüber hinaus zeichnen sich Schottkydioden durch ihre schnelle Schaltgeschwindigkeit aus, da die Wiederherstellungsladung (Ir) minimiert ist, was sie für Hochfrequenzanwendungen prädestiniert.
Technische Spezifikationen und herausragende Merkmale
Die MBR 1045 ist konzipiert, um den Anforderungen moderner Stromversorgungssysteme, DC/DC-Konverter, Freilaufschaltungen und anderer leistungselektronischer Anwendungen gerecht zu werden. Ihre Fähigkeit, hohe Ströme bei gleichzeitig geringem Spannungsverlust zu verarbeiten, macht sie zu einer unverzichtbaren Komponente für ein breites Spektrum an Einsatzzwecken.
- Hoher Sperrstromwiderstand: Die Diode hält Rückwärtsspannungen bis zu 45 V stand, was eine sichere Operation in vielen Standardanwendungen gewährleistet.
- Ausgezeichnete Stromtragfähigkeit: Mit einem Nenn-Gleichstrom von 10 A kann die MBR 1045 auch anspruchsvolle Lasten bewältigen.
- Geringer Vorwärtsspannungsabfall (Vf): Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu einer höheren Gesamtsystemeffizienz führt.
- Schnelle Schaltzeiten: Ideal für den Einsatz in getakteten Stromversorgungen und anderen Hochfrequenzanwendungen.
- Robustes TO-220AC Gehäuse: Bietet eine ausgezeichnete thermische Anbindung und mechanische Stabilität für zuverlässigen Einsatz in unterschiedlichen Umgebungsbedingungen.
- Breiter Betriebstemperaturbereich: Ermöglicht den Einsatz in einer Vielzahl von industriellen und kommerziellen Umgebungen.
Detaillierte Produktmerkmale im Überblick
Um die Leistungsfähigkeit und Zuverlässigkeit der MBR 1045 besser zu verstehen, werfen wir einen detaillierten Blick auf ihre wesentlichen Eigenschaften:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Schottkydiode |
| Modellnummer | MBR 1045 |
| Maximale Sperrspannung (Vrrm) | 45 V |
| Maximaler Gleichstrom (If) | 10 A |
| Gehäuse | TO-220AC |
| Typischer Vorwärtsspannungsabfall (Vf) bei If = 10A | Bis zu 0,55 V (variiert je nach Herstellerangabe und Temperatur) |
| Typischer Rückwärtsstrom (Ir) bei Vr = 45V, Ta = 25°C | Weniger als 1 mA (typisch sehr gering bei Schottkydioden) |
| Betriebstemperaturbereich (Tj) | -65°C bis +150°C |
| Gehäusematerial | Formplastik mit metallischer Anschlussfläche zur Wärmeableitung |
| Anschlüsse | 3 Pins (Anode, Kathode, optionaler Anschluss für verbesserte thermische Leistung) |
Anwendungsgebiete der MBR 1045
Die Vielseitigkeit und die herausragenden elektrischen Eigenschaften der MBR 1045 Schottkydiode eröffnen ein breites Spektrum an Einsatzmöglichkeiten in der modernen Elektronik:
- Gleichrichtung in Schaltnetzteilen: Als primäre Gleichrichterdiode in der Ausgangsstufe von AC/DC- und DC/DC-Wandlern zur effizienten Umwandlung von Wechsel- in Gleichspannung.
- Freilaufdioden in Relais- und Spulenansteuerungen: Zum Schutz von Schalttransistoren vor induktiven Spannungsspitzen beim Abschalten von Spulen.
- Verpolungsschutz: Verhindert Beschädigung von Schaltungen bei versehentlichem Vertauschen der Polarität der Stromversorgung.
- Dioden in Induktionsheizungen und Schweißgeräten: Wo hohe Ströme und schnelle Schaltvorgänge erforderlich sind.
- Ladegeräte für Akkus: Zur effizienten Ladestromgleichrichtung.
- Motorsteuerungen: Insbesondere in Anwendungen mit Pulsweitenmodulation (PWM).
- Schutzschaltungen gegen Überspannung und Rückstrom.
Vorteile der MBR 1045 im Vergleich zu Standard-Dioden
Die Wahl der MBR 1045 gegenüber einer Standard-PN-Diode bietet entscheidende Vorteile für Ihre Schaltungsentwicklung:
- Signifikant höhere Effizienz: Der geringere Spannungsabfall führt zu weniger Leistungsverlusten, was die Gesamteffizienz des Systems erhöht und den Energieverbrauch senkt.
- Reduzierte Wärmeentwicklung: Weniger Verlustleistung bedeutet weniger Abwärme. Dies kann zu kompakteren Kühllösungen führen, die Lebensdauer von Bauteilen verlängern und die Notwendigkeit von aufwendigen Kühlkörpern reduzieren.
- Schnellere Schaltzeiten: Die geringe Speicherladung von Schottkydioden ermöglicht schnellere Schaltübergänge. Dies ist essenziell für Hochfrequenzanwendungen wie Schaltnetzteile, bei denen eine schnelle Reaktion entscheidend für die Regelung und Effizienz ist.
- Verbesserte Leistungsdichte: Durch die höhere Effizienz und geringere Wärmeentwicklung können leistungsfähigere Schaltungen in kompakteren Gehäusen realisiert werden.
- Zuverlässigkeit auch unter Last: Die robuste Bauweise und die durchdachte Technologie gewährleisten eine hohe Zuverlässigkeit auch bei anhaltender Belastung im spezifizierten Betriebsbereich.
FAQ – Häufig gestellte Fragen zu MBR 1045 – Schottkydiode, 45 V, 10 A, TO-220AC
Was ist eine Schottkydiode und wie unterscheidet sie sich von einer Standarddiode?
Eine Schottkydiode, benannt nach ihrem Erfinder Walter H. Schottky, verwendet eine Metall-Halbleiter-Grenzfläche anstelle der PN-Grenzfläche einer herkömmlichen Diode. Dies führt zu einem deutlich geringeren Vorwärtsspannungsabfall und schnelleren Schaltzeiten, da die Ladungsträgerinjektion geringer ist und die Wiederherstellungsladung minimiert wird.
Welchen maximalen Strom kann die MBR 1045 kontinuierlich verarbeiten?
Die MBR 1045 ist für einen maximalen Gleichstrom von 10 Ampere (If) spezifiziert. Bei der Auslegung sollte jedoch die Wärmeableitung berücksichtigt werden, um sicherzustellen, dass die Sperrschichttemperatur im zulässigen Bereich bleibt, insbesondere wenn die Diode nahe an ihrem Nennstrom betrieben wird.
Ist das TO-220AC-Gehäuse für die Wärmeableitung geeignet?
Ja, das TO-220AC-Gehäuse ist ein Standardgehäuse in der Leistungselektronik und verfügt über eine metallische Anschlussfläche, die eine gute Wärmeableitung über einen Kühlkörper ermöglicht. Für den Betrieb bei hohen Strömen oder hohen Umgebungstemperaturen wird die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um die maximale Sperrschichttemperatur nicht zu überschreiten.
Kann die MBR 1045 für Hochfrequenzanwendungen verwendet werden?
Absolut. Schottkydioden, einschließlich der MBR 1045, sind aufgrund ihrer schnellen Schaltzeiten und geringen Speicherladung hervorragend für Hochfrequenzanwendungen wie Schaltnetzteile oder HF-Gleichrichter geeignet, wo schnelle Umschaltvorgänge entscheidend sind.
Welche Art von Verlusten kann ich bei der Verwendung der MBR 1045 erwarten?
Die Hauptverluste bei der Verwendung einer Schottkydiode sind die Durchlassverluste, die sich aus dem Vorwärtsspannungsabfall (Vf) und dem durchfließenden Strom (If) ergeben (P = Vf If). Darüber hinaus gibt es geringe Verlusten durch den Leckstrom (Ir) im gesperrten Zustand, die jedoch bei Schottkydioden typischerweise sehr gering sind.
Wo finde ich detaillierte elektrische Kennlinien und Datenblätter für die MBR 1045?
Detaillierte elektrische Kennlinien, wie die Kennlinie des Vorwärtsspannungsabfalls in Abhängigkeit vom Strom und der Temperatur, sowie vollständige Spezifikationen finden Sie im offiziellen Datenblatt des Herstellers. Dieses ist auf der Produktseite von Lan.de verfügbar oder kann über die Modellnummer (MBR 1045) direkt bei den führenden Halbleiterherstellern recherchiert werden.
Welche Sicherheitsvorkehrungen sollte ich beim Umgang mit der MBR 1045 beachten?
Wie bei allen elektronischen Bauteilen sollten Sie bei der Handhabung der MBR 1045 elektrostatische Entladung (ESD) vermeiden. Stellen Sie sicher, dass die Diode gemäß den Spezifikationen des Datenblatts betrieben wird, insbesondere hinsichtlich der maximalen Spannungen, Ströme und Temperaturen. Bei der Montage und Bestückung ist auf eine ordnungsgemäße Lötverbindung und thermische Anbindung zu achten.
