MAX232ECSE – Die zuverlässige RS232-Schnittstelle für anspruchsvolle Anwendungen
Sie benötigen eine robuste und zuverlässige Schnittstelle zur bidirektionalen Kommunikation zwischen Mikrocontrollern und Peripheriegeräten, die mit dem RS232-Standard arbeiten? Der MAX232ECSE ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die eine präzise und störungsresistente Datenübertragung in ihren Projekten sicherstellen möchten. Dieses Bauteil schließt die Lücke zwischen den TTL-Pegeln moderner Mikrocontroller und den etablierten Spannungspegeln der RS232-Schnittstelle und ist somit unverzichtbar für die Integration verschiedenster Geräte.
Überlegene Konnektivität und Leistung
Der MAX232ECSE zeichnet sich durch seine spezifische Konfiguration mit zwei Treibern und zwei Empfängern aus. Diese Architektur ermöglicht eine vollkommen unabhängige und gleichzeitige Sende- und Empfangsfunktion auf zwei separaten Kanälen. Im Gegensatz zu einfachen Konvertern, die oft nur eine rudimentäre Funktionalität bieten, gewährleistet der MAX232ECSE eine konsistente Signalintegrität und schützt Ihre empfindlichen Mikrocontroller-Pins vor potenziell schädlichen Spannungsspitzen, die bei der direkten RS232-Kommunikation auftreten können. Seine integrierte Ladungspumpe ermöglicht den Betrieb mit einer einzigen Versorgungsspannung, was die Schaltungsentwicklung vereinfacht und den Platzbedarf reduziert. Dies macht ihn zur überlegenen Wahl für anspruchsvolle Embedded-Systeme, industrielle Steuerungen und Kommunikationsmodule.
Detaillierte Spezifikationen und technische Merkmale
Erweiterte Konfiguration für maximale Flexibilität
Die Kernfunktionalität des MAX232ECSE liegt in seiner Fähigkeit, Spannungspegel zwischen den TTL-/CMOS-Logikpegeln (0V bis VCC) und den RS232-Spannungspegeln (typischerweise ±3V bis ±15V) umzuwandeln. Mit zwei unabhängigen Treibern können Sie Daten senden, und mit den zwei Empfängern können Sie gleichzeitig Daten empfangen. Diese Full-Duplex-Fähigkeit ist entscheidend für viele Echtzeit-Kommunikationsprotokolle und steigert die Effizienz Ihrer Systeme erheblich. Die hohe Datenrate, die der MAX232ECSE unterstützt, ermöglicht eine schnelle und reaktionsschnelle Datenübertragung, selbst bei komplexen Datensätzen.
Integrierte Schutzmechanismen
Ein wesentlicher Vorteil des MAX232ECSE ist der integrierte Schutz vor Überspannung und ESD (elektrostatische Entladung). Diese Schutzschaltungen, die typischerweise in der internen Architektur des Chips implementiert sind, minimieren das Risiko von Bauteilschäden, die durch externe Störquellen oder unsachgemäße Handhabung entstehen können. Diese Robustheit ist insbesondere in industriellen Umgebungen, wo solche Einflüsse häufiger vorkommen, von unschätzbarem Wert und trägt zur Langlebigkeit Ihrer Geräte bei.
Energieeffizienter Betrieb
Der MAX232ECSE ist für einen geringen Stromverbrauch konzipiert. Dies ist ein kritischer Faktor bei batteriebetriebenen Geräten oder energiebewussten Systemdesigns. Die integrierte Ladungspumpe, die die Erzeugung der erforderlichen negativen Spannungen für RS232 ermöglicht, arbeitet dabei sehr effizient, ohne dass externe Induktivitäten oder komplexe Spannungsregler erforderlich sind. Dies spart nicht nur Energie, sondern auch Leiterplattenfläche und Kosten.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Schnittstellen-Typ | RS232 (UART-Konverter) |
| Treiber/Empfänger | 2 Treiber / 2 Empfänger (Full-Duplex) |

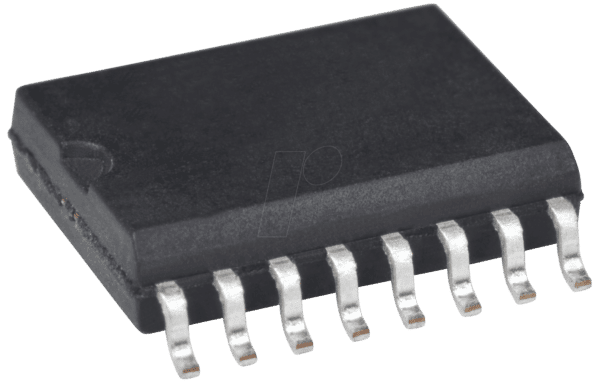

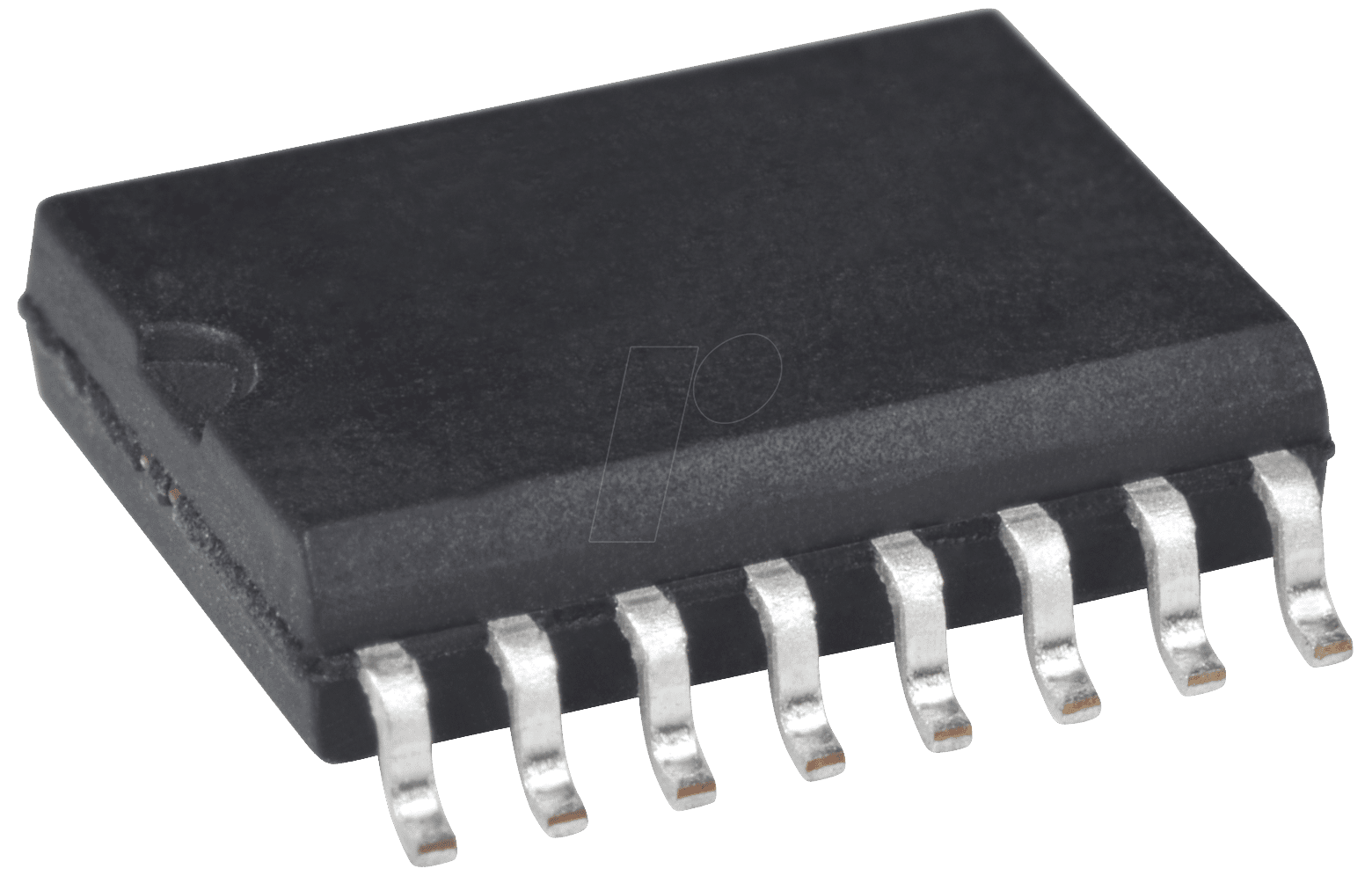

| Gehäuseform | SO-16 (Small Outline Package) |
| Spannungspegelkonvertierung | TTL/CMOS zu RS232 und umgekehrt |
| Versorgungsspannung | Typischerweise single 3.3V oder 5V (abhängig von der genauen Variante, MAX232ECSE ist für 5V ausgelegt) |
| Datenrate | Bis zu 120 kbit/s (typisch, abhängig von Kapazitäten und Last) |
| Integrierte Komponenten | Ladungspumpe zur Erzeugung von negativen Spannungen, ESD-Schutz |
| Anwendungsbereiche | Industrielle Automatisierung, Embedded-Systeme, Debugging-Schnittstellen, Netzwerkgeräte, Konsolen-Zugänge |
Vorteile der MAX232ECSE Implementierung
- Zuverlässige bidirektionale Kommunikation: Ermöglicht gleichzeitiges Senden und Empfangen von Daten über zwei unabhängige Kanäle.
- Schutz Ihrer wertvollen Geräte: Integrierte Schutzmechanismen gegen Überspannung und ESD minimieren das Risiko von Hardwareschäden.
- Vereinfachtes Schaltungsdesign: Benötigt nur eine einzige Versorgungsspannung und keine externen Komponenten für die Spannungsverwandlung dank integrierter Ladungspumpe.
- Hohe Kompatibilität: Perfekt für die Anbindung von Geräten mit RS232-Schnittstelle an moderne Mikrocontroller.
- Platzsparendes Design: Das SO-16-Gehäuseformat ermöglicht eine kompakte Integration in Schaltungen.
- Robuste Leistung: Konzipiert für den Einsatz in anspruchsvollen Umgebungen, wo Zuverlässigkeit entscheidend ist.
- Signalintegrität: Gewährleistet saubere und störungsfreie Signalübertragung über die RS232-Schnittstelle.
Anwendungsbereiche und Einsatzmöglichkeiten
Der MAX232ECSE ist ein vielseitiger Baustein, der in einer breiten Palette von Anwendungen zum Einsatz kommt. In der industriellen Automatisierung wird er häufig zur Kommunikation mit PLCs (Programmable Logic Controllers), Sensoren, Aktoren und HMI-Panels (Human-Machine Interface) verwendet. Embedded-System-Entwickler setzen ihn für Debugging-Schnittstellen, Firmware-Updates oder zur Anbindung von GPS-Modulen, Barcode-Scannern und anderen seriellen Peripheriegeräten ein. Netzwerkadministratoren nutzen ihn für den Konsolen-Zugang zu Routern, Switches und Servern, um Konfigurationen vorzunehmen oder Systemzustände zu überwachen. Auch in der Medizintechnik, im Transportwesen und in der wissenschaftlichen Messtechnik, wo stabile und zuverlässige serielle Verbindungen unerlässlich sind, findet der MAX232ECSE Anwendung.
FAQ – Häufig gestellte Fragen zu MAX232ECSE – RS232, 2 Treiber / 2 Empfänger, SO-16
Was ist der Hauptvorteil des MAX232ECSE gegenüber einem einfachen TTL-zu-RS232-Konverter?
Der Hauptvorteil des MAX232ECSE liegt in seiner Fähigkeit, als Full-Duplex-Transceiver zu fungieren, mit zwei unabhängigen Treibern und zwei unabhängigen Empfängern. Dies ermöglicht gleichzeitig Senden und Empfangen auf zwei Kanälen, während einfachere Konverter oft nur unidirektional sind oder eine geringere Anzahl von Kanälen bieten. Darüber hinaus bietet der MAX232ECSE durch seine integrierte Ladungspumpe und optimierte Schaltung eine höhere Signalqualität und Robustheit.
Welche Versorgungsspannung benötigt der MAX232ECSE?
Der MAX232ECSE ist typischerweise für eine einzelne Versorgungsspannung von +5V ausgelegt. Es gibt Varianten, die auch mit 3.3V betrieben werden können, aber die ECSE-Variante ist spezifisch für 5V spezifiziert.
Ist der MAX232ECSE gegen Überspannung und ESD geschützt?
Ja, der MAX232ECSE verfügt über integrierte Schutzschaltungen gegen Überspannung und elektrostatische Entladung (ESD). Dies trägt erheblich zur Zuverlässigkeit und Langlebigkeit des Bauteils und der angeschlossenen Geräte bei.
Wie hoch ist die maximale Datenrate, die der MAX232ECSE unterstützt?
Die maximale Datenrate, die der MAX232ECSE unterstützt, liegt typischerweise bei 120 kbit/s. Diese Rate kann jedoch in der Praxis durch externe Faktoren wie die Qualität der Kabel, die Länge der Verbindungen und die verwendeten Abschlusswiderstände beeinflusst werden.
Kann ich den MAX232ECSE direkt an meinen Raspberry Pi oder Arduino anschließen?
Ja, der MAX232ECSE ist ideal für die Anbindung von Geräten wie Raspberry Pi oder Arduino an RS232-Schnittstellen geeignet. Sie verbinden die TTL-Pins des Mikrocontrollers mit den entsprechenden Pins des MAX232ECSE und die RS232-Pins mit Ihrem externen Gerät.
Benötige ich zusätzliche externe Komponenten, um den MAX232ECSE zu betreiben?
Nein, der MAX232ECSE ist so konzipiert, dass er mit minimalen externen Komponenten funktioniert. Dank seiner integrierten Ladungspumpe werden keine externen Induktivitäten oder komplexen Spannungskonverter benötigt. In der Regel sind lediglich einige Koppelkondensatoren erforderlich, deren Werte je nach Anwendung und Versorgungsspannung spezifiziert sind.
Für welche Anwendungen ist der MAX232ECSE besonders gut geeignet?
Der MAX232ECSE eignet sich hervorragend für alle Anwendungen, die eine zuverlässige und robuste bidirektionale serielle Kommunikation erfordern. Dazu gehören industrielle Steuerungen, Embedded-Systeme, Debugging-Schnittstellen für Mikrocontroller, die Anbindung von Peripheriegeräten wie GPS-Modulen oder Barcode-Scannern sowie der Konsolen-Zugang zu Netzwerkgeräten.
