MAX232ACWE – Ihr Schlüssel zur zuverlässigen RS-232-Kommunikation
Sie suchen nach einer robusten und leistungsfähigen Lösung zur Implementierung von RS-232-Schnittstellen in Ihren elektronischen Projekten? Der MAX232ACWE mit seiner Konfiguration aus 2 Treibern und 2 Empfängern im platzsparenden SO-16-Gehäuse ist die ideale Wahl für Entwickler, Ingenieure und Bastler, die auf maximale Kompatibilität und Signalintegrität angewiesen sind. Dieses Bauteil überbrückt nahtlos die Lücke zwischen TTL/CMOS-Logikpegeln und den traditionellen RS-232-Spannungspegeln und gewährleistet so eine fehlerfreie Datenübertragung.
Überragende Leistung und Zuverlässigkeit
Der MAX232ACWE setzt Maßstäbe in puncto Leistung und Zuverlässigkeit. Im Vergleich zu Standardlösungen, die oft auf ältere oder weniger effiziente Architekturen setzen, bietet der MAX232ACWE eine optimierte Schaltung, die geringeren Stromverbrauch und verbesserte Störfestigkeit ermöglicht. Die integrierten Treiber und Empfänger sind speziell darauf ausgelegt, die Herausforderungen serieller Kommunikationsprotokolle zu meistern, und gewährleisten eine konsistente und störungsfreie Datenübertragung, selbst unter anspruchsvollen Umgebungsbedingungen. Die integrierte Ladungspumpe zur Erzeugung der benötigten negativen Spannungspegel macht externe Komponenten überflüssig, was zu einem kompakteren und kostengünstigeren Design führt.
Hauptvorteile des MAX232ACWE im Überblick
- Vollständige RS-232-Konformität: Erfüllt die Spezifikationen der EIA/TIA-232-E-Schnittstelle für nahtlose Kompatibilität mit einer breiten Palette von Geräten.
- Integrierte Ladungspumpen: Generiert die notwendigen positiven und negativen Spannungen aus einer einzigen +5V-Versorgung, was externe Komponenten überflüssig macht und die Schaltungsgröße reduziert.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen, ideal für batteriebetriebene Geräte und Systeme mit geringem Energiebudget.
- Hohe Datenraten: Unterstützt zuverlässige Datenübertragung bei gängigen seriellen Kommunikationsgeschwindigkeiten.
- Robuste Störfestigkeit: Hervorragende Immunität gegen externe elektromagnetische Interferenzen (EMI) für eine stabile Leistung.
- Breiter Temperaturbereich: Ausgelegt für den Betrieb in verschiedenen Umgebungen, von industriellen Anwendungen bis hin zu Consumer-Elektronik.
- Kompaktes SO-16 Gehäuse: Spart wertvollen Platz auf der Leiterplatte, was insbesondere bei Miniaturisierung von Vorteil ist.
- 2 Treiber und 2 Empfänger: Bietet die Flexibilität, sowohl Sende- als auch Empfangsfunktionen für zwei unabhängige serielle Kommunikationskanäle zu implementieren.
Technische Spezifikationen und Anwendungsgebiete
Der MAX232ACWE ist ein integraler Bestandteil für jedes System, das auf serielle RS-232-Kommunikation angewiesen ist. Seine Fähigkeit, TTL/CMOS-Logikpegel (typischerweise 0V bis +5V) in die bipolarisierten Spannungspegel von RS-232 (typischerweise ±3V bis ±15V) zu konvertieren, ist für die Interaktion zwischen Mikrocontrollern und Peripheriegeräten, Computern oder Industrieautomatisierungssystemen unerlässlich. Die beiden integrierten Treiber können Daten vom Mikrocontroller zur RS-232-Schnittstelle senden, während die beiden Empfänger Daten von der RS-232-Schnittstelle zum Mikrocontroller empfangen. Dies ermöglicht bidirektionale Kommunikation auf zwei separaten Kanälen, was in vielen komplexen Systemen von Vorteil ist.
Die Anwendungsvielfalt ist bemerkenswert. In der Industrieautomatisierung ermöglicht der MAX232ACWE die Anbindung von SPSen (Speicherprogrammierbare Steuerungen), HMI-Panels (Human-Machine Interfaces) oder Sensoren an übergeordnete Steuerungssysteme. Im Bereich der Messtechnik kann er zur Datenerfassung von Analysegeräten oder Messinstrumenten eingesetzt werden. Für Hobbyisten und Entwickler von Prototypen ist er die perfekte Lösung, um mit älteren oder spezialisierten Geräten zu kommunizieren, die über RS-232-Ports verfügen. Auch in der Embedded-System-Entwicklung spielt er eine wichtige Rolle, sei es für Debugging-Zwecke oder zur Kommunikation mit externen Modulen wie GPS-Empfängern, RFID-Lesern oder industriellen Kommunikationsmodulen.
Eigenschaften des MAX232ACWE
| Merkmal | Beschreibung |
|---|---|
| Typ | RS-232 Transceiver |
| Konfiguration | 2 Treiber / 2 Empfänger |

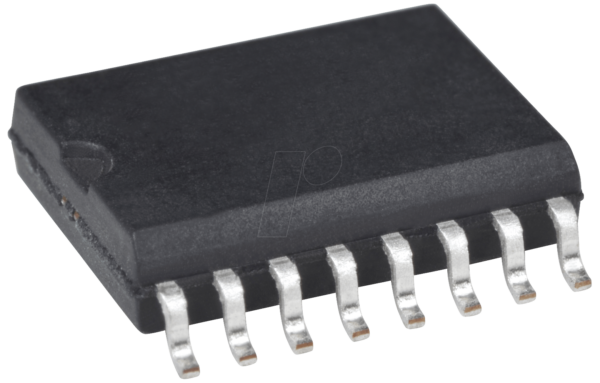

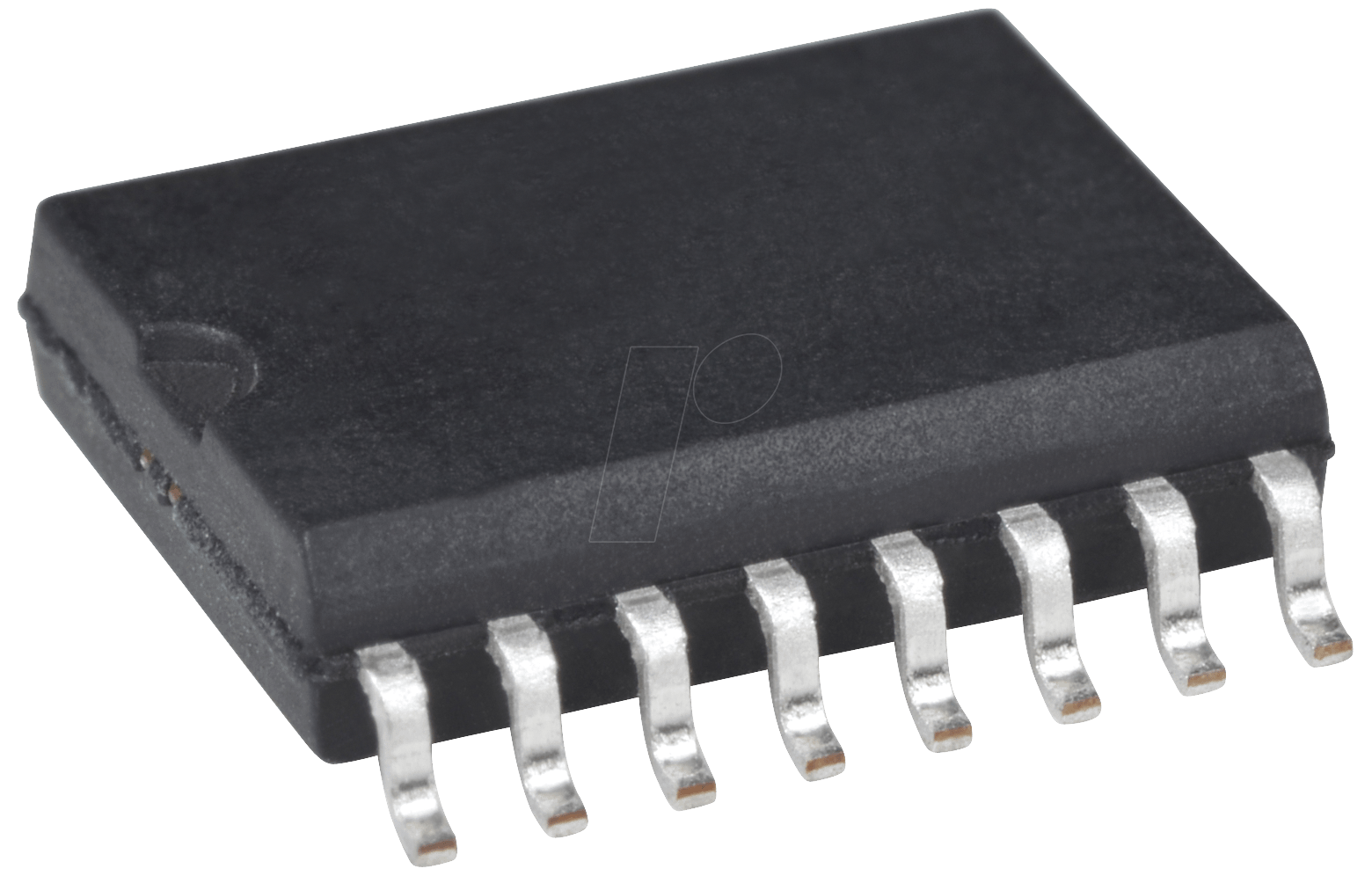

| Gehäusetyp | SO-16 (Small Outline Package) |
| Logikpegel (Input) | TTL/CMOS (0V bis +5V) |
| RS-232 Pegel (Output) | ±5V bis ±15V (nominal) |
| Betriebsspannung | +5V Single Supply |
| Integrierte Ladungspumpe | Ja |
| Datenrate (typisch) | Bis zu 120 kbit/s |
| Störfestigkeit (ESD) | Hohe Immunität gegen elektrostatische Entladung |
| Temperaturbereich (Betrieb) | -40°C bis +85°C (Industrie-Standard) |
| Anwendungsbereiche | Industrielle Automatisierung, Messtechnik, Embedded-Systeme, Hobby-Elektronik, Datenlogger, Diagnosegeräte |
Tiefergehende technische Details
Die Ingenieurskunst hinter dem MAX232ACWE manifestiert sich in mehreren Schlüsselaspekten. Die integrierten Treiberschaltungen sind mit Schutzmechanismen ausgestattet, die eine Beschädigung durch Überspannungen oder Kurzschlüsse minimieren. Die Empfängerschaltungen sind so konzipiert, dass sie auch bei schwachen oder verzerrten RS-232-Signalen eine zuverlässige Erkennung ermöglichen. Die Verwendung einer externen Kapazitätsreihe zur Erzeugung der notwendigen Zwischenspannungen durch die Ladungspumpen ist ein klassisches und bewährtes Designmuster, das die Anzahl der benötigten externen Komponenten auf ein Minimum reduziert. Dies spart nicht nur Platz, sondern vereinfacht auch den Layoutprozess auf der Leiterplatte.
Das SO-16-Gehäuse ist ein Industriestandard, der eine gute Balance zwischen physischer Größe und der Anzahl der Pins bietet. Es ist für SMT-Montage (Surface Mount Technology) optimiert und ermöglicht effiziente Bestückungsprozesse. Die Pinbelegung ist standardisiert und ermöglicht eine einfache Integration in bestehende Schaltungsdesigns. Die hohe thermische Beständigkeit des Gehäuses und die Robustheit des Halbleitermaterials gewährleisten die Langlebigkeit des Bauteils, selbst in Umgebungen mit erhöhten Temperaturen, wie sie in industriellen Steuerkästen häufig vorkommen.
Die Effizienz bei der Pegelwandlung ist ein weiterer entscheidender Vorteil. Während ältere RS-232-Implementierungen oft auf separate Pegelwandler-ICs angewiesen waren, integriert der MAX232ACWE diese Funktionalität auf einer einzigen Chip-Oberfläche. Dies führt zu einer reduzierten Komplexität der Schaltung, geringeren Stückkosten und einer erhöhten Zuverlässigkeit des Gesamtsystems. Die optimierte interne Architektur des MAX232ACWE minimiert zudem Signalverzögerungen und Jitter, was für die Aufrechterhaltung der Integrität von Hochgeschwindigkeits-Serienkommunikation unerlässlich ist.
FAQ – Häufig gestellte Fragen zu MAX232ACWE – RS232, 2 Treiber / 2 Empfänger, SO-16
Was ist der Hauptzweck des MAX232ACWE?
Der MAX232ACWE ist ein RS-232 Transceiver, der dazu dient, Logikpegel von Mikrocontrollern (TTL/CMOS) in die höheren Spannungspegel von RS-232-Schnittstellen zu konvertieren und umgekehrt. Dies ermöglicht die Kommunikation zwischen Geräten, die unterschiedliche Spannungsstandards verwenden.
Benötige ich zusätzliche Komponenten zur Spannungsversorgung des MAX232ACWE?
Nein, der MAX232ACWE verfügt über integrierte Ladungspumpen, die die benötigten positiven und negativen Spannungen aus einer einzigen +5V-Versorgungsquelle generieren. Lediglich ein paar externe Kondensatoren sind zur Funktion der Ladungspumpe erforderlich.
Für welche Anwendungen ist der MAX232ACWE besonders geeignet?
Er eignet sich hervorragend für industrielle Automatisierung, Messtechnik, Embedded-Systeme, Diagnosegeräte, Datenlogger und alle Projekte, bei denen eine zuverlässige serielle RS-232-Kommunikation mit Mikrocontrollern oder anderen TTL/CMOS-basierten Geräten erforderlich ist.
Was bedeutet die Konfiguration „2 Treiber / 2 Empfänger“?
Diese Konfiguration bedeutet, dass der Chip über zwei unabhängige Kanäle für das Senden (Treiber) und zwei unabhängige Kanäle für das Empfangen (Empfänger) von Daten verfügt. Dies ermöglicht bidirektionale Kommunikation auf zwei separaten seriellen Schnittstellen.
Ist der MAX232ACWE kompatibel mit allen RS-232-Geräten?
Ja, der MAX232ACWE ist konform mit der EIA/TIA-232-E-Spezifikation und daher mit praktisch allen Geräten kompatibel, die eine Standard-RS-232-Schnittstelle verwenden. Die Datenraten sind für gängige serielle Kommunikationsgeschwindigkeiten ausgelegt.
Welchen Temperaturbereich deckt der MAX232ACWE ab?
Der MAX232ACWE ist typischerweise für einen weiten Betriebstemperaturbereich von -40°C bis +85°C ausgelegt, was ihn für anspruchsvolle Umgebungsbedingungen qualifiziert.
Warum ist das SO-16 Gehäuse vorteilhaft?
Das SO-16 (Small Outline Package) ist ein kompaktes Gehäuse, das für die Oberflächenmontage (SMT) optimiert ist. Es spart wertvollen Platz auf der Leiterplatte und ermöglicht effiziente Bestückungsprozesse, was besonders bei der Miniaturisierung von elektronischen Geräten wichtig ist.
