MAX1290BCEI+ – Präzise Signalwandlung für anspruchsvolle Elektronikanwendungen
Sie benötigen eine hochpräzise und vielseitige Lösung zur Digitalisierung analoger Signale in Ihren komplexen Elektronikprojekten? Der MAX1290BCEI+ ist die Antwort für Entwickler, Ingenieure und Systemintegratoren, die eine zuverlässige und performante Datenerfassung mit hoher Kanalanzahl und exzellenter Auflösung suchen. Dieses Bauteil schließt die Lücke zwischen der analogen Welt und Ihrer digitalen Verarbeitungslast, indem es Rauschen minimiert und Genauigkeit maximiert.
Maximale Performance durch fortschrittliche A/D-Wandlung
Der MAX1290BCEI+ setzt neue Maßstäbe in puncto Präzision und Geschwindigkeit. Mit seiner 12-Bit Auflösung ermöglicht er die Erfassung subtiler Signaländerungen, was in Anwendungen, bei denen jedes Detail zählt, unerlässlich ist. Die Abtastrate von 400 kSPS (kilo Samples pro Sekunde) stellt sicher, dass auch dynamische Signale akkurat erfasst werden können, ohne Daten zu verlieren. Dies ist entscheidend für Echtzeitsysteme und Messinstrumente, die auf schnelle Reaktionszeiten angewiesen sind.
Vielseitigkeit durch 8-Kanal-Architektur
Die integrierte 8-Kanal-Architektur des MAX1290BCEI+ bietet eine außergewöhnliche Flexibilität. Statt mehrere einzelne A/D-Wandler für die Erfassung verschiedener analoger Signale einsetzen zu müssen, vereint dieses Bauteil acht Eingänge auf einem einzigen Chip. Dies reduziert nicht nur die Komplexität des Schaltungsdesigns, sondern spart auch wertvollen Platz auf der Leiterplatte und senkt die Gesamtkosten des Projekts. Ob Sie Sensordaten, Steuerimpulse oder verschiedene Messpunkte erfassen möchten, der MAX1290BCEI+ ist die optimale Wahl.
Unerreichte Genauigkeit: +-1 LSB
Die Spezifikation von +-1 LSB (Least Significant Bit) für die Integral- und Differentialnon-Linearität (INL/DNL) ist ein klares Indiz für die außergewöhnliche Präzision dieses A/D-Wandlers. Dies bedeutet, dass die Abweichung vom idealen linearen Verhalten minimal ist. In Anwendungen, die höchste Genauigkeit erfordern, wie beispielsweise in der Medizintechnik, der präzisen Messtechnik oder der industriellen Automatisierung, garantiert diese geringe Abweichung, dass die digitalisierten Werte die realen analogen Werte nahezu perfekt widerspiegeln. Im Vergleich zu A/D-Wandlern mit schlechteren INL/DNL-Spezifikationen eliminiert der MAX1290BCEI+ systematische Fehler und liefert somit verlässlichere Messergebnisse.

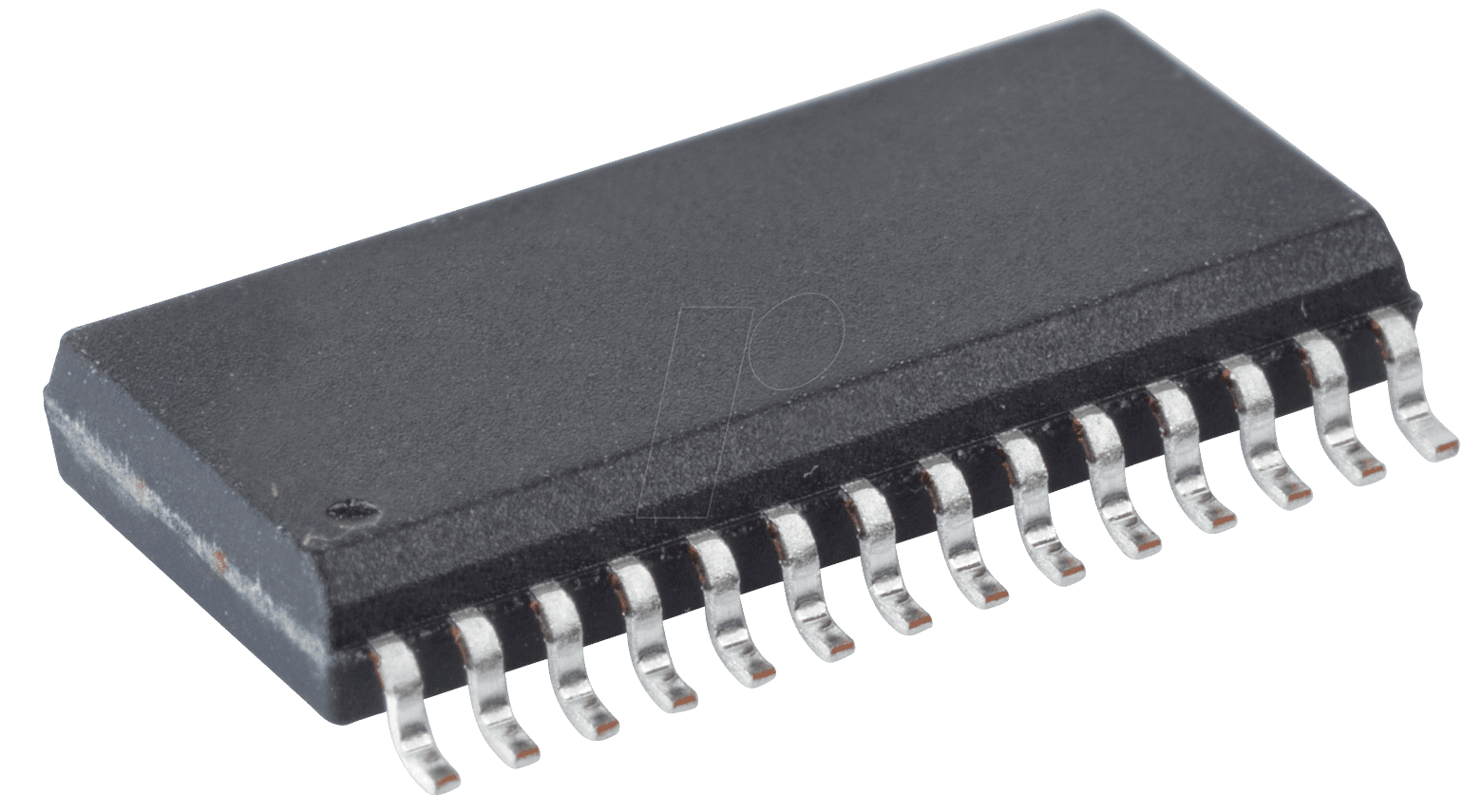

QSOP-28 Gehäuse: Kompaktheit trifft Robustheit
Das QSOP-28 (Quarter-size Outline Package) Gehäuse bietet eine hervorragende Balance zwischen Platzbedarf und Handhabbarkeit. Mit seiner geringen Größe ist es ideal für Anwendungen mit begrenztem Bauraum, wie sie in tragbaren Geräten, kompakten Messinstrumenten oder hochintegrierten Systemen häufig vorkommen. Gleichzeitig gewährleistet das QSOP-Gehäuse eine zuverlässige elektrische Verbindung und eine gute Wärmeableitung, was für die Langlebigkeit und Leistung des Bauteils von entscheidender Bedeutung ist.
Anwendungsbereiche für höchste Ansprüche
Der MAX1290BCEI+ ist aufgrund seiner herausragenden Eigenschaften prädestiniert für eine Vielzahl anspruchsvoller Anwendungen:
- Industrielle Automatisierung und Prozesssteuerung: Präzise Erfassung von Sensorwerten wie Druck, Temperatur, Durchfluss und Füllstand für optimierte Produktionsprozesse.
- Medizintechnik: Signalerfassung in medizinischen Geräten, wie z.B. EKG- oder EEG-Systemen, wo höchste Genauigkeit und Zuverlässigkeit lebenswichtig sind.
- Test- und Messgeräte: Aufbau von hochpräzisen Oszilloskopen, Datenerfassungsmodulen und Analysegeräten, die exakte Messungen erfordern.
- Telekommunikation: Signalverarbeitung in Basisstationen und Netzwerkausrüstung.
- Batteriemanagementsysteme: Überwachung von Spannungen und Strömen in Hochleistungsbatterien mit hoher Präzision.
- Audio- und Videoverarbeitung: Digitale Wandlung von Audiosignalen mit feinen Nuancen und detailreicher Wiedergabe.
Technische Spezifikationen im Detail
Der MAX1290BCEI+ zeichnet sich durch eine Reihe von technischen Merkmalen aus, die ihn von Standardlösungen abheben:
- Abtastrate: 400 kSPS für schnelle Signalverarbeitung.
- Auflösung: 12 Bit für detaillierte Signalrepräsentation.
- Anzahl der Kanäle: 8 simultane analoge Eingänge für maximale Flexibilität.
- Genauigkeit: Typischerweise ±1 LSB INL und DNL für herausragende Linearität.
- Versorgungsspannung: Typischerweise im Bereich von 2.7V bis 5.5V, was eine breite Kompatibilität mit verschiedenen Systemen ermöglicht.
- Schnittstelle: Serielle Schnittstelle (typischerweise SPI-kompatibel) für einfache Anbindung an Mikrocontroller.
- Verlustleistung: Geringe Leistungsaufnahme, optimiert für batteriebetriebene und energieeffiziente Anwendungen.
- Betriebstemperaturbereich: Erhältlich in verschiedenen Temperaturbereichen, um den Anforderungen unterschiedlicher Umgebungen gerecht zu werden (z.B. gewerblich oder industriell).
Produkt-Eigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Hersteller | Maxim Integrated |
| Teilenummer | MAX1290BCEI+ |
| Wandlertyp | Analog-zu-Digital (A/D) |
| Auflösung | 12-Bit |
| Abtastrate (max.) | 400 kSPS |
| Kanäle | 8 |
| Linearitätsfehler (max.) | ±1 LSB (INL/DNL) |
| Gehäusetyp | QSOP-28 |
| Betriebstemperaturbereich | Gewerblich (-40°C bis +85°C) |
| Schnittstelle | SPI-kompatibel |
| Anwendungsbereiche | Industrielle Steuerung, Medizintechnik, Messtechnik, Telekommunikation |
FAQ – Häufig gestellte Fragen zu MAX1290BCEI+ – 12-bit A/D-Wandler, 400ksps, 8-Kanäle, +-1 LSB, QSOP-28
Welche Vorteile bietet die 12-Bit Auflösung gegenüber älteren 10-Bit Wandlern?
Die 12-Bit Auflösung des MAX1290BCEI+ ermöglicht eine feinere Diskretisierung des analogen Eingangssignals. Dies bedeutet, dass feinere Signalunterschiede erkannt und genauer digitalisiert werden können. Im Vergleich zu 10-Bit Wandlern, die 1.024 diskrete Werte darstellen können, bietet die 12-Bit Auflösung 4.096 diskrete Werte. Dies führt zu einer verbesserten Genauigkeit, reduziert Quantisierungsrauschen und ermöglicht die Erfassung von Signalen mit einer höheren Detailtreue, was besonders in empfindlichen Messanwendungen von Vorteil ist.
Ist der MAX1290BCEI+ für Echtzeitanwendungen geeignet?
Ja, mit einer Abtastrate von 400 kSPS ist der MAX1290BCEI+ sehr gut für viele Echtzeitanwendungen geeignet. Diese Geschwindigkeit ermöglicht die Erfassung und Verarbeitung von Signalen, die sich schnell ändern, ohne wesentliche Verzögerungen oder Datenverlust. In Kombination mit der SPI-kompatiblen Schnittstelle kann eine schnelle Kommunikation mit dem Mikrocontroller gewährleistet werden, was für reaktionsschnelle Systeme unerlässlich ist.
Wie hilft die +-1 LSB Genauigkeit bei der Systementwicklung?
Die Spezifikation von +-1 LSB für Integral- und Differentialnon-Linearität bedeutet, dass die Abweichung des Wandlers von einer idealen linearen Kennlinie extrem gering ist. Dies vereinfacht die Kalibrierung des Gesamtsystems erheblich und reduziert die Notwendigkeit für aufwendige Software-Korrekturalgorithmen. Entwickler können sich auf die Genauigkeit des Wandlers verlassen, was zu robusteren und zuverlässigeren Messungen führt, insbesondere in kritischen Anwendungen, bei denen höchste Präzision gefordert ist.
Welche Art von Schnittstelle verwendet der MAX1290BCEI+ zur Kommunikation mit Mikrocontrollern?
Der MAX1290BCEI+ kommuniziert typischerweise über eine serielle Schnittstelle, die SPI-kompatibel ist. Die SPI-Schnittstelle (Serial Peripheral Interface) ist ein synchroner serieller Kommunikationsstandard, der eine schnelle und effiziente Datenübertragung zwischen dem Wandler und dem Mikrocontroller ermöglicht. Dies macht die Integration in bestehende Designs einfach und reduziert die Anzahl der benötigten Verbindungsleitungen.
Kann der MAX1290BCEI+ mehrere analoge Signale gleichzeitig erfassen?
Ja, der MAX1290BCEI+ verfügt über 8 analoge Eingangskanäle. Diese Kanäle können typischerweise simultan abgetastet oder sequenziell verarbeitet werden, abhängig von der Konfiguration und der Anwendungsanforderung. Diese Mehrkanal-Fähigkeit ist ein großer Vorteil, da sie die Notwendigkeit reduziert, mehrere separate A/D-Wandler zu verwenden, was Platz und Kosten spart.
Ist das QSOP-28 Gehäuse für den Einsatz in Geräten mit begrenztem Platzangebot geeignet?
Absolut. Das QSOP-28 Gehäuse (Quarter-size Outline Package) ist ein oberflächenmontierbares Gehäuse, das deutlich kleiner ist als traditionelle DIP-Gehäuse. Es ist speziell dafür konzipiert, den Platzbedarf auf der Leiterplatte zu minimieren, was es ideal für kompakte elektronische Geräte, tragbare Systeme und hochintegrierte Designs macht, bei denen jede Millimeterfläche zählt.
Welche Versorgungsspannungen werden vom MAX1290BCEI+ unterstützt?
Der MAX1290BCEI+ unterstützt typischerweise einen breiten Versorgungsspannungsbereich, oft von 2,7V bis 5,5V. Diese Flexibilität bei der Versorgungsspannung ermöglicht eine einfache Integration in eine Vielzahl von Systemen, die mit unterschiedlichen Spannungsniveaus arbeiten, und trägt zur Energieeffizienz bei.
