MAX1270BCNG+: Präzision und Vielseitigkeit für anspruchsvolle Datenerfassung
Für Ingenieure und Entwickler, die eine zuverlässige und hochpräzise Umwandlung analoger Signale in digitale Daten benötigen, bietet der MAX1270BCNG+ eine überragende Lösung. Dieses 12-Bit-Bauteil mit 8 Kanälen und einer herausragenden Genauigkeit von ±1 LSB minimiert Quantisierungsfehler und sorgt für eine naturgetreue Signalabbildung, selbst bei komplexen Messaufgaben.
Herausragende Leistung und Genauigkeit
Der MAX1270BCNG+ setzt neue Maßstäbe in der seriellen Analog-Digital-Wandlung. Seine Kernkompetenz liegt in der Fähigkeit, eine breite Palette von analogen Eingangssignalen mit einer Auflösung von 12 Bit zu digitalisieren. Dies ermöglicht die Erfassung feiner Signalnuancen, die bei geringeren Auflösungen verloren gehen würden. Die außergewöhnliche Integral- und Differential-Linearität, spezifiziert mit ±1 Least Significant Bit (LSB), garantiert eine präzise und konsistente Umwandlung über den gesamten Messbereich.
Vorteile des MAX1270BCNG+ im Überblick
- Hohe Auflösung: 12-Bit-Wandlung für detaillierte Signalanalysen und präzise Messungen.
- 8-Kanal-Multifunktion: Gleichzeitige Erfassung von bis zu acht unabhängigen analogen Signalen, was den Systemaufwand reduziert und die Effizienz steigert.
- Erstklassige Genauigkeit: ±1 LSB Integral- und Differential-Linearität minimiert Verzerrungen und sorgt für vertrauenswürdige Messergebnisse.
- Serielle Schnittstelle: Einfache Integration in bestehende digitale Systeme durch eine standardisierte serielle Kommunikation, was die Verkabelung vereinfacht und Platz spart.
- Robustheit und Zuverlässigkeit: Gefertigt nach höchsten Qualitätsstandards für den Dauereinsatz in professionellen Umgebungen.
- Energieeffizienz: Optimierte Stromaufnahme, ideal für batteriebetriebene oder energiebewusste Anwendungen.

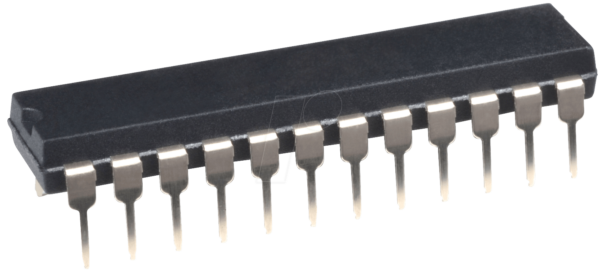

- Flexibilität durch DIP-Gehäuse: Das DIP-24S-Gehäuse ermöglicht eine unkomplizierte Montage auf Standard-Leiterplatten und eine einfache Handhabung im Labor und in der Prototypenentwicklung.
Anwendungsbereiche und Systemintegration
Die Vielseitigkeit des MAX1270BCNG+ eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der industriellen Automatisierung kann er zur Überwachung von Prozessparametern wie Temperatur, Druck oder Durchfluss eingesetzt werden. Medizintechnik profitiert von der präzisen Erfassung physiologischer Signale, während Messtechnik- und Prüfsysteme auf seine hohe Genauigkeit für die Validierung von Sensoren und Geräten angewiesen sind. Auch in der Robotik und der Entwicklung von IoT-Geräten spielt die präzise Sensorintegration eine entscheidende Rolle.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Analog-Digital-Wandler Typ | Seriell |
| Auflösung | 12 Bit |
| Anzahl der Kanäle | 8 |
| Genauigkeit (Integral/Differential Linearität) | ±1 LSB |
| Schnittstelle | Seriell (SPI-kompatibel) |
| Gehäusetyp | DIP-24S |
| Betriebsspannung | Typischerweise 2.7V bis 5.25V (abhängig von der genauen Modellvariante) |
| Abtastrate | Bis zu 200 kSPS (kilo Samples pro Sekunde) |
| Stromaufnahme | Niedrig (typisch im Milliamper-Bereich, detailspezifisch) |
| Temperaturbereich | Industriell oder erweitert (detailspezifisch für die N-Variante) |
Maximale Signalintegrität für kritische Anwendungen
Die Fähigkeit des MAX1270BCNG+, Signale mit minimalem Rauschen und Verzerrung zu wandeln, ist entscheidend für Anwendungen, bei denen jede Ungenauigkeit die Systemleistung beeinträchtigen kann. Die Architektur des Wandlers ist darauf ausgelegt, eine hohe Störfestigkeit zu gewährleisten, was ihn zu einer idealen Wahl für Umgebungen macht, in denen elektromagnetische Interferenzen auftreten können. Die serielle Schnittstelle, oft SPI-kompatibel, ermöglicht eine einfache und zuverlässige Datenübertragung an einen Mikrocontroller oder Prozessor, wobei die Anzahl der benötigten Pins minimiert wird.
Design-Merkmale für optimale Leistung
Das Design des MAX1270BCNG+ konzentriert sich auf die Maximierung der Leistung und die Vereinfachung der Integration. Die integrierten Multiplexer auf den 8 Kanälen ermöglichen die sequentielle Auswahl des zu erfassenden Eingangssignals, was den Bedarf an externen Schaltern reduziert. Der interne Referenzspannungs-Generator sorgt für eine stabile und präzise Referenz, die für die Genauigkeit der Analog-Digital-Wandlung unerlässlich ist. Das DIP-24S-Gehäuse ist dabei nicht nur eine Frage der Montagefreundlichkeit, sondern auch ein Indikator für die bewährte und robuste Bauweise, die sich über Jahre hinweg in vielfältigen technischen Projekten bewährt hat.
Häufig gestellte Fragen zu MAX1270BCNG+ – 12-bit serieller A/D-Wandler, 8-Kanäle, ±1 LSB, DIP-24S
Was ist die Hauptfunktion des MAX1270BCNG+?
Der MAX1270BCNG+ ist ein hochpräziser 12-Bit-Analog-Digital-Wandler, der in der Lage ist, acht verschiedene analoge Signale über eine serielle Schnittstelle zu digitalisieren. Seine Hauptfunktion besteht darin, analoge Messwerte mit hoher Genauigkeit in ein digitales Format umzuwandeln, das von Mikrocontrollern und Prozessoren verarbeitet werden kann.
Für welche Arten von Projekten ist dieser A/D-Wandler besonders geeignet?
Er eignet sich hervorragend für Projekte, die eine präzise Datenerfassung erfordern, wie z. B. in der industriellen Automatisierung zur Überwachung von Sensoren, in der Medizintechnik für die Signalverarbeitung, in Messtechnik- und Prüfgeräten sowie in der Robotik und IoT-Entwicklung, wo genaue Sensorwerte kritisch sind.
Was bedeutet die Angabe ±1 LSB bei der Genauigkeit?
±1 LSB (Least Significant Bit) gibt die maximale Abweichung des gemessenen digitalen Werts vom tatsächlichen analogen Wert an. Dies bedeutet, dass der MAX1270BCNG+ eine außergewöhnlich geringe Ungenauigkeit aufweist und somit sehr präzise Messergebnisse liefert, was für anspruchsvolle Anwendungen entscheidend ist.
Ist die serielle Schnittstelle des MAX1270BCNG+ mit gängigen Mikrocontrollern kompatibel?
Ja, die serielle Schnittstelle ist typischerweise SPI-kompatibel, was bedeutet, dass sie problemlos mit den meisten modernen Mikrocontrollern und Prozessoren kommunizieren kann, die über SPI-Schnittstellen verfügen. Dies vereinfacht die Systemintegration erheblich.
Wie viele analoge Eingangskanäle bietet der MAX1270BCNG+?
Der MAX1270BCNG+ verfügt über 8 unabhängige analoge Eingangskanäle. Ein interner Multiplexer ermöglicht die Auswahl und sequentielle Erfassung der Signale von diesen acht Kanälen.
Welchen Vorteil bietet das DIP-24S-Gehäuse?
Das DIP-24S-Gehäuse (Dual In-line Package) ist ein Standardgehäuse, das eine einfache Montage auf Standard-Leiterplatten mittels Durchstecktechnik ermöglicht. Es ist besonders vorteilhaft für Prototypenentwicklung, manuelle Lötprozesse und Anwendungen, bei denen eine einfache Handhabung und Austauschbarkeit der Komponenten im Vordergrund steht.
Benötigt der MAX1270BCNG+ eine externe Referenzspannung oder ist diese integriert?
Der MAX1270BCNG+ verfügt über einen integrierten Referenzspannungs-Generator. Dies vereinfacht das Schaltungsdesign erheblich, da keine externe, präzise Referenzspannungsquelle erforderlich ist, was die Kosten und den Platzbedarf reduziert.
