Maximale Systemstabilität durch präzise Überwachung: Der MAX 823 LEUK-T Überwachungs-IC
Der MAX 823 LEUK-T Überwachungs-IC ist die essenzielle Komponente für Entwickler und Ingenieure, die eine zuverlässige Stromversorgungsüberwachung und automatische Systemrücksetzung in ihren Schaltungen benötigen. Dieses hochintegrierte Bauteil löst das kritische Problem von Spannungseinbrüchen oder Überspannungen, indem es das System in einem definierten Zustand hält und so vor potenziellen Schäden oder Fehlfunktionen schützt. Er ist die ideale Wahl für anspruchsvolle Applikationen im Bereich Embedded Systems, Industrieautomation und professioneller Elektronik.
Überlegene Zuverlässigkeit und integrierte Funktionalität
Im Gegensatz zu diskreten Lösungen, die mehrere Komponenten für die Überwachung und Rücksetzung erfordern, bietet der MAX 823 LEUK-T eine vollständig integrierte Lösung. Diese hohe Integration reduziert nicht nur die Bauteilanzahl und somit die Komplexität des Schaltungsdesigns, sondern verbessert auch signifikant die Zuverlässigkeit und die Platzersparnis auf der Leiterplatte. Seine präzise Schaltschwelle und die definierte Rücksetzverzögerung gewährleisten eine konsistente und vorhersagbare Systemleistung, selbst unter widrigen Betriebsbedingungen.
Präzise Spannungsüberwachung und automatische Systemrücksetzung
Der Kernnutzen des MAX 823 LEUK-T liegt in seiner Fähigkeit, die Versorgungsspannung kontinuierlich zu überwachen und bei Unterschreiten einer vordefinierten Schwelle eine automatische Systemrücksetzung auszulösen. Dies ist unerlässlich, um Datenkorruption, Abstürze oder Hardware-Schäden zu verhindern, die durch instabile Stromversorgungen verursacht werden können. Die dedizierte Resetschaltung sorgt dafür, dass das System erst dann wieder in den aktiven Betriebszustand übergeht, wenn die Versorgungsspannung stabil und innerhalb des zulässigen Bereichs liegt.
Vorteile des MAX 823 LEUK-T auf einen Blick
- Robuste Spannungsüberwachung: Präzise Erkennung von Unterspannungszuständen mit definierten Schwellenwerten zur Vermeidung von Systeminstabilitäten.
- Integrierte Rücksetzfunktion: Automatischer Systemreset bei kritischen Spannungseinbrüchen, um Datenintegrität und Hardware-Schutz zu gewährleisten.
- Hohe Integrationsdichte: Reduziert die Anzahl externer Komponenten und vereinfacht das Schaltungsdesign erheblich.

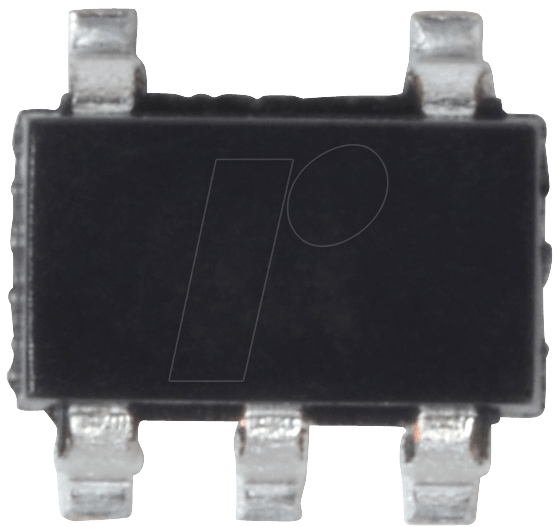

- Kompakte Bauform: Der SOT-23-5-Gehäusetyp ermöglicht eine platzsparende Implementierung auf Leiterplatten, ideal für miniaturisierte Designs.
- Erweiterter Temperaturbereich: Entwickelt für den Betrieb in anspruchsvollen Umgebungen, was die Zuverlässigkeit in industriellen Anwendungen erhöht.
- Geringer Ruhestromverbrauch: Minimiert die Stromaufnahme, was für batteriebetriebene oder energieeffiziente Systeme von Vorteil ist.
- Stabile Betriebsparameter: Bietet konsistente Leistung über eine breite Palette von Betriebsbedingungen und Lebenszyklen.
Technische Spezifikationen und Qualitätsmerkmale
Der MAX 823 LEUK-T ist ein hochzuverlässiger Überwachungs-IC, der speziell für kritische Spannungsmanagement-Aufgaben entwickelt wurde. Seine interne Architektur kombiniert Präzision mit Robustheit, um eine herausragende Performance in einer Vielzahl von elektronischen Systemen zu gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Maxim Integrated |
| Produkttyp | Überwachungs-IC mit Resetschaltung |
| Gehäusetyp | SOT-23-5 (Small Outline Transistor, 5 Pins) – Ermöglicht platzsparende SMD-Bestückung und einfache Handhabung. |
| Betriebsspannung (Vcc) | Typischerweise im Bereich von 1.0V bis 5.5V, je nach spezifischer Variantenausführung des MAX 823. (Bitte Produktdatenblatt für exakte Werte konsultieren). |
| Erkennungsgenauigkeit (Unterspannung) | Hochpräzise Schaltschwellen mit typischen Toleranzen von ±2.5% bis ±3%, was eine zuverlässige und konsistente Erkennung von kritischen Spannungspegeln sicherstellt. |
| Reset-Ausgang | Aktiv-niedriger Open-Drain-Ausgang, der nach stabiler Spannungsversorgung eine definierte Rücksetzverzögerung aufweist. Diese Verzögerung schützt vor transienten Spannungsschwankungen beim Systemstart. |
| Stromverbrauch (Ruhestrom) | Extrem geringer Ruhestromverbrauch, typischerweise im Bereich von wenigen Mikroampere (µA), was ihn ideal für batteriebetriebene und energieeffiziente Applikationen macht. |
| Betriebstemperaturbereich | Konzipiert für einen breiten Betriebstemperaturbereich, üblicherweise von -40°C bis +85°C oder sogar +125°C, je nach Kennzeichnung (z.B. LEUK, VAK etc.), was industrielle Einsatzmöglichkeiten abdeckt. |
| Anwendungsbereiche | Embedded Systems, Microcontroller-basierte Systeme, industrielle Steuerungen, Telekommunikation, Medizintechnik, Automotive-Elektronik, überall dort, wo eine zuverlässige Spannungsüberwachung und Systemstabilität gefordert ist. |
Anwendungsgebiete und Einsatzszenarien
Der MAX 823 LEUK-T ist ein vielseitiger Baustein, der in praktisch jeder Anwendung von Nutzen ist, bei der die Stabilität der Stromversorgung von entscheidender Bedeutung ist. Dies umfasst:
- Embedded Systems: Sicherstellung des ordnungsgemäßen Starts und Betriebs von Microcontrollern und Prozessoren, die die Kernkomponenten vieler IoT-Geräte, Konsumerelektronik und industrieller Steuerungssysteme bilden.
- Industrielle Automatisierung: Schutz von SPSen (Speicherprogrammierbare Steuerungen), Sensoren und Aktoren in rauen Umgebungen, wo Spannungsschwankungen durch Netzstörungen oder Lastwechsel auftreten können.
- Netzwerkgeräte: Gewährleistung der Systemintegrität in Routern, Switches und Servern, um Ausfälle und Datenverluste zu vermeiden.
- Medizintechnik: Unverzichtbar für Geräte, bei denen Ausfälle schwerwiegende Folgen haben könnten, wie z.B. Patientenmonitore, Infusionspumpen und diagnostische Instrumente.
- Automotive-Elektronik: Absicherung kritischer Steuermodule im Fahrzeug, die eine stabile Stromversorgung für ihre Funktion benötigen.
- Batteriebetriebene Systeme: Optimierung des Energieverbrauchs durch frühes Erkennen von niedrigen Batteriespannungen und Einleitung von Energiesparmodi oder Abschaltungen.
Optimierung des Schaltungsdesigns mit SOT-23-5
Die Wahl des SOT-23-5-Gehäuses für den MAX 823 LEUK-T ist ein klarer Vorteil für moderne Elektronikentwicklungen. Dieses kleine Oberflächenmontagegehäuse ermöglicht eine hohe Integrationsdichte auf Leiterplatten und spart wertvollen Platz, was besonders in kompakten oder mobilen Geräten von großer Bedeutung ist. Die SMD-Technologie erleichtert zudem die automatische Bestückung im Fertigungsprozess, was zu Kosteneffizienz und höherer Produktionsgeschwindigkeit führt.
FAQ – Häufig gestellte Fragen zu MAX 823 LEUK-T – Überwachungs-IC, Resetschaltung, SOT-23-5
Was genau ist die Funktion eines Überwachungs-ICs wie des MAX 823 LEUK-T?
Ein Überwachungs-IC wie der MAX 823 LEUK-T ist eine spezialisierte integrierte Schaltung, die die Spannung der Stromversorgung eines elektronischen Geräts überwacht. Erkennt er eine Spannung, die unter einen vordefinierten Schwellenwert fällt (Unterspannungsereignis), löst er automatisch eine Systemrücksetzung (Reset) aus. Dies verhindert, dass das System mit instabiler oder unzureichender Spannung weiterarbeitet, was zu Fehlfunktionen, Datenverlust oder Hardware-Schäden führen kann.
Für welche Art von Anwendungen ist der MAX 823 LEUK-T besonders geeignet?
Der MAX 823 LEUK-T eignet sich hervorragend für alle Anwendungen, die eine hohe Zuverlässigkeit der Stromversorgung erfordern. Dazu gehören insbesondere Embedded Systems, industrielle Steuerungen, Telekommunikationsgeräte, Medizintechnik, Automotive-Elektronik und alle Systeme, die von Microcontrollern oder Prozessoren gesteuert werden. Überall dort, wo ein stabiler Betrieb und der Schutz vor Datenkorruption durch Spannungseinbrüche kritisch sind, ist dieser IC die richtige Wahl.
Was bedeutet SOT-23-5 und welche Vorteile bietet diese Gehäuseform?
SOT-23-5 steht für „Small Outline Transistor“ mit fünf Anschlusspins. Dies ist eine kompakte Gehäuseform für Oberflächenmontage (SMD) auf Leiterplatten. Die Vorteile sind eine signifikante Platzersparnis, was die Entwicklung kleinerer und dichter bestückter Geräte ermöglicht. Zudem erleichtert es die automatisierte Fertigung und Bestückung im Vergleich zu größeren oder Through-Hole-Bauteilen.
Wie genau funktioniert die automatische Resetschaltung im MAX 823 LEUK-T?
Wenn die Versorgungsspannung des MAX 823 LEUK-T unter den intern definierten Schwellenwert fällt, wird ein Reset-Signal generiert. Dieses Signal wird typischerweise an den Reset-Pin eines Microcontrollers oder einer anderen Logikschaltung weitergeleitet. Nach dem Unterschreiten des Schwellenwerts gibt es eine definierte Verzögerungszeit, bevor das Reset-Signal aufgehoben wird. Erst wenn die Versorgungsspannung wieder stabil über dem Schwellenwert liegt und die Verzögerungszeit abgelaufen ist, wird der Systemreset beendet und das System kann ordnungsgemäß neu starten.
Welchen Unterschied macht die hohe Integrationsdichte dieses ICs im Vergleich zu separaten Komponenten?
Eine hohe Integrationsdichte bedeutet, dass viele Funktionen (in diesem Fall Spannungsüberwachung und Reset-Logik) in einem einzigen Bauteil zusammengefasst sind. Dies führt zu einer erheblichen Reduzierung der Anzahl externer Komponenten, die benötigt werden. Die Vorteile sind geringere Komplexität des Schaltungsdesigns, weniger Lötstellen (was die Zuverlässigkeit erhöht), geringerer Platzbedarf auf der Leiterplatte und oft auch geringere Gesamtkosten.
Ist der MAX 823 LEUK-T für den Einsatz in extremen Temperaturbereichen geeignet?
Ja, viele Varianten des MAX 823 LEUK-T sind für einen erweiterten Betriebstemperaturbereich konzipiert, typischerweise von -40°C bis +85°C oder sogar bis +125°C. Dies macht ihn zu einer robusten Lösung für industrielle und automobiltechnische Anwendungen, bei denen solche extremen Bedingungen vorherrschen können. Es ist jedoch ratsam, das spezifische Datenblatt der gewählten Variante auf die genauen Temperaturspezifikationen zu prüfen.
