Maximieren Sie Ihre serielle Kommunikation mit dem MAX3221ECAE
Wenn Sie zuverlässige und effiziente serielle Schnittstellen für Ihre Elektronikprojekte oder industrielle Anwendungen benötigen, bietet der MAX3221ECAE eine überzeugende Lösung. Dieser hochintegrierte RS232-Transceiver wurde speziell für Entwickler entwickelt, die eine robuste und stromsparende Schnittstelle zwischen Mikrocontrollern und seriellen Geräten benötigen, ohne Kompromisse bei der Signalintegrität eingehen zu müssen. Er ist die ideale Wahl für Embedded-Systeme, Kommunikationsmodule und Datenerfassungsgeräte, bei denen eine stabile RS232-Verbindung unerlässlich ist.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu Standardlösungen, die oft zusätzliche Komponenten für die Pegelwandlung und Signalaufbereitung erfordern, zeichnet sich der MAX3221ECAE durch seine integrierte Funktionalität aus. Dies reduziert die Komplexität des Schaltkreises, minimiert die Anzahl der benötigten Bauteile und spart wertvollen Platz auf der Platine. Die fortschrittliche Technologie des MAX3221ECAE gewährleistet eine exzellente Störfestigkeit und eine stabile Datenübertragung auch unter anspruchsvollen Umgebungsbedingungen. Seine geringe Leistungsaufnahme macht ihn zudem perfekt für batteriebetriebene Anwendungen.
Kernfunktionen und technische Vorteile
Der MAX3221ECAE ist ein Single-Chip-Transceiver, der die RS232-Kommunikation auf ein neues Level hebt. Seine Konfiguration mit einem Treiber und einem Empfänger ist optimiert für eine Vielzahl von seriellen Kommunikationsszenarien. Die SSOP-16-Gehäuseform bietet eine kompakte Bauweise, die sich nahtlos in moderne Leiterplattendesigns integrieren lässt.
- Integrierte Pegelwandlung: Ermöglicht die direkte Verbindung zwischen TTL-/CMOS-Logikpegeln und RS232-Pegeln, was externe Pegelwandler überflüssig macht.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen, ideal für mobile und batteriebetriebene Geräte.
- Hohe Datenraten: Unterstützt zuverlässige Datenübertragung bei signifikanten Geschwindigkeiten, was für moderne Schnittstellen unerlässlich ist.
- Robuste Signalintegrität: Entwickelt, um Störungen zu minimieren und eine klare Signalübertragung auch in lauten Umgebungen zu gewährleisten.
- Kompaktes SSOP-16-Gehäuse: Ermöglicht eine platzsparende Integration in anspruchsvolle Designs.
- Ein Treiber und ein Empfänger: Speziell konzipiert für Anwendungen, bei denen eine bidirektionale, aber auf die Kernfunktionen reduzierte serielle Kommunikation benötigt wird.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des MAX3221ECAE erschließt sich in einer breiten Palette von Einsatzgebieten. Seine Fähigkeit, zuverlässig zwischen TTL/CMOS und RS232 zu vermitteln, macht ihn zu einem unverzichtbaren Baustein in:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Steuerungen und HMI-Geräten mit übergeordneten Systemen.
- Embedded-Systeme: In Mikrocontroller-basierten Geräten zur Diagnose, Konfiguration oder Datenübertragung.
- Medizintechnik: Für die Kommunikation mit medizinischen Geräten, bei denen Zuverlässigkeit oberste Priorität hat.
- Telekommunikationsgeräte: Zur Implementierung von seriellen Schnittstellen in Routern, Switches und anderen Netzwerkkomponenten.
- Test- und Messgeräte: Für die Datenerfassung und Steuerung von Präzisionsinstrumenten.
- IoT-Anwendungen: Ermöglicht die nahtlose Integration von Geräten mit älteren oder spezifischen seriellen Schnittstellen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | MAX3221ECAE |
| Schnittstellenstandard | RS232 (EIA/TIA-232) |
| Konfiguration | 1 Treiber / 1 Empfänger |

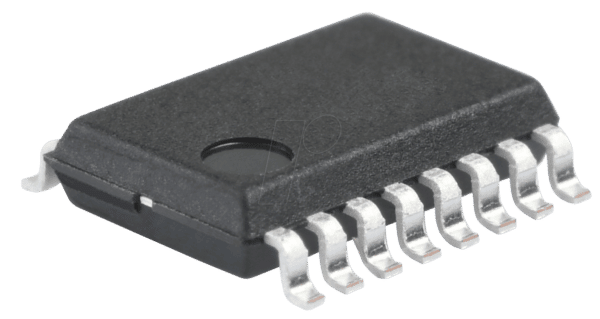

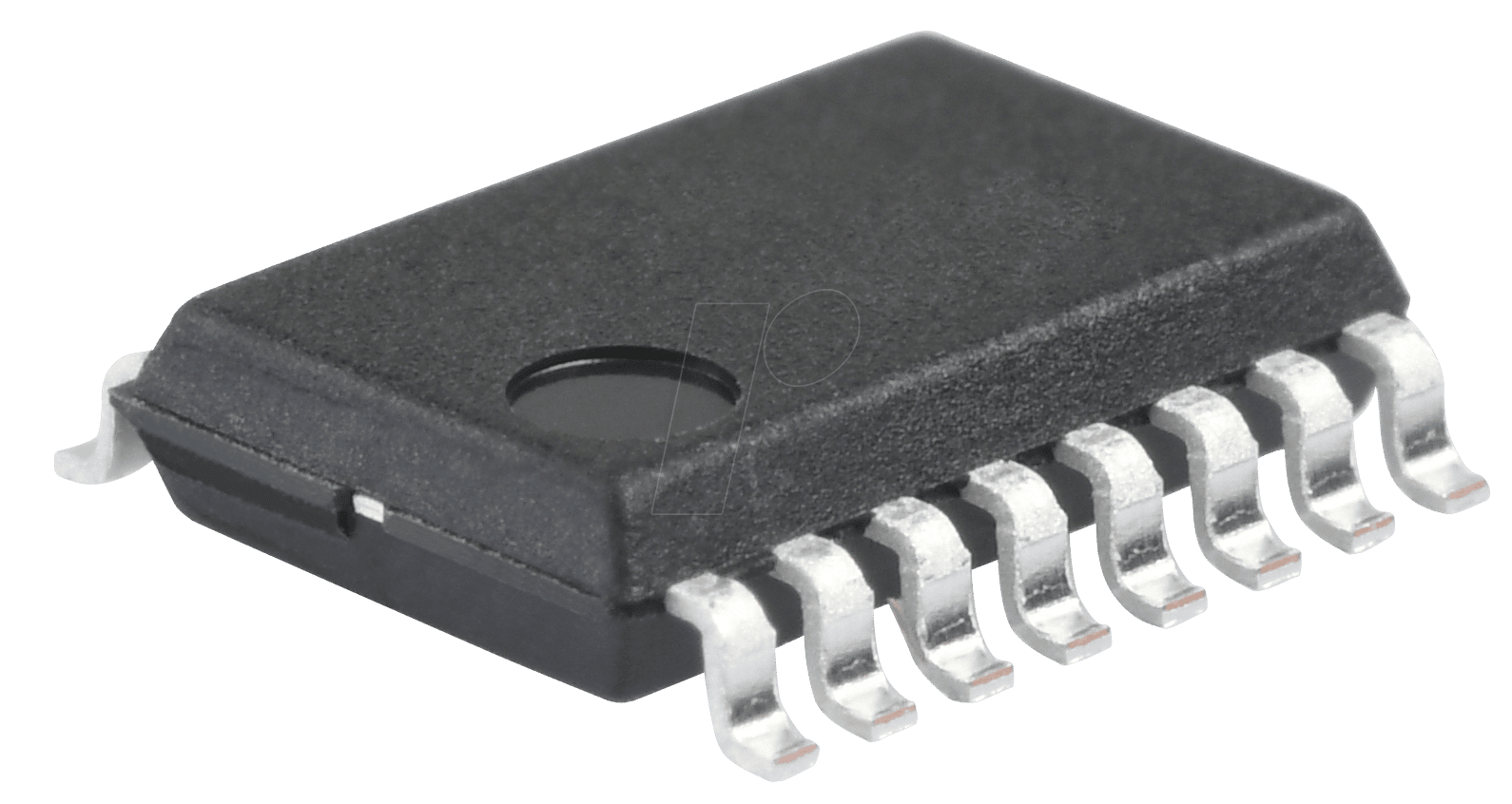

| Gehäuseform | SSOP-16 (Shrink Small Outline Package) |
| Betriebsspannung | 2.7V bis 5.5V (reduziert die Notwendigkeit einer separaten Spannungsquelle für die Logik) |
| Datenrate | Bis zu 1 Mbps (kompatibel mit den meisten Standard-RS232-Anwendungen) |
| Treiber-Output-Spannungsbereich | Typischerweise ±5V bis ±15V (gemäß RS232-Spezifikation) |
| Empfänger-Input-Spannungsbereich | Typischerweise ±30V (toleriert ungewöhnliche Spannungsspitzen) |
| Stromaufnahme | Sehr gering (typisch im Mikroampere-Bereich im Leerlauf), optimiert für Energieeffizienz. |
| ESD-Schutz | Integrierter Schutz für gesteigerte Robustheit gegenüber elektrostatischen Entladungen. |
| Isolationsfähigkeit | Standard RS232-Pegel, für die Isolation sind zusätzliche Komponenten erforderlich. |
Erweiterte Funktionen für anspruchsvolle Designs
Der MAX3221ECAE ist nicht nur ein einfacher RS232-Transceiver. Seine Designphilosophie zielt darauf ab, die Entwicklung zu vereinfachen und die Zuverlässigkeit zu erhöhen. Die Fähigkeit, mit einer breiten Palette von Versorgungsspannungen zu arbeiten, macht ihn flexibel für verschiedene Systemdesigns. Die integrierte Ladungspumpe ermöglicht die Erzeugung der notwendigen RS232-Spannungshübe aus einer einzigen niedrigeren Gleichspannung, was die externe Beschaltung weiter reduziert. Dies ist ein entscheidender Vorteil gegenüber älteren Transceivern, die oft mehrere separate Spannungsquellen benötigten.
Die Robustheit gegenüber ESD (Electrostatic Discharge) ist ein weiteres wichtiges Merkmal. In industriellen Umgebungen oder bei der Handhabung von elektronischen Komponenten ist ein guter ESD-Schutz unerlässlich, um Schäden zu vermeiden. Der MAX3221ECAE bietet diesen Schutz bereits integriert, was die Notwendigkeit zusätzlicher Schutzschaltungen auf der Platine verringert und die Gesamtkosten sowie die Komplexität des Designs senkt.
Die Wahl des SSOP-16-Gehäuses unterstreicht den Fokus auf kompakte Designs. In modernen Elektronikgeräten ist Platz oft ein kritischer Faktor. Das SSOP-Gehäuse bietet eine gute Balance zwischen Größe und Handhabbarkeit für Bestückungsautomaten. Dies ist besonders relevant für Massenproduktionen, bei denen die Effizienz der Fertigung entscheidend ist.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil des MAX3221ECAE gegenüber Standard-RS232-Chips?
Der Hauptvorteil des MAX3221ECAE liegt in seiner hohen Integration. Er kombiniert die RS232-Pegelwandlung mit einer geringen Leistungsaufnahme und kompakten Bauweise in einem einzigen Chip. Dies reduziert die Notwendigkeit zusätzlicher Komponenten wie externer Ladungspumpen oder Pegelwandler, was zu kleineren Leiterplattendesigns, geringeren Kosten und vereinfachter Entwicklung führt.
Für welche Art von Anwendungen ist der MAX3221ECAE am besten geeignet?
Der MAX3221ECAE eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter industrielle Automatisierung, Embedded-Systeme, Kommunikationsmodule, Medizintechnik und IoT-Geräte. Überall dort, wo eine zuverlässige und energieeffiziente serielle RS232-Kommunikation zwischen Mikrocontrollern und externen Geräten benötigt wird, ist er eine ausgezeichnete Wahl.
Welche Spannungsbereiche unterstützt der MAX3221ECAE?
Der MAX3221ECAE unterstützt einen weiten Betriebsspannungsbereich von 2.7V bis 5.5V für seine Logikschaltungen. Für die RS232-Kommunikation generiert er die erforderlichen positiven und negativen Spannungen (typischerweise ±5V bis ±15V) intern mittels einer Ladungspumpe, was ihn flexibel für verschiedene Systemspannungen macht.
Ist der MAX3221ECAE für hohe Geschwindigkeiten geeignet?
Ja, der MAX3221ECAE unterstützt Datenraten von bis zu 1 Mbps. Dies ist ausreichend für die meisten Standard-RS232-Anwendungen und ermöglicht eine effiziente Datenübertragung.
Wie unterscheidet sich die Konfiguration „1 Treiber / 1 Empfänger“ von anderen RS232-Transceivern?
Die Konfiguration „1 Treiber / 1 Empfänger“ bedeutet, dass der Chip über eine Sendeleitung und eine Empfangsleitung für die serielle Kommunikation verfügt. Viele komplexere RS232-Chips bieten mehrere Treiber- und Empfängerkanäle für mehrspurige Kommunikation. Die hier beschriebene Konfiguration ist ideal für einfache Punkt-zu-Punkt-serielle Verbindungen, bei denen nicht mehrere unabhängige serielle Ports benötigt werden.
Bietet der MAX3221ECAE einen integrierten ESD-Schutz?
Ja, der MAX3221ECAE verfügt über einen integrierten ESD-Schutz. Dies erhöht die Robustheit des Bausteins gegenüber elektrostatischen Entladungen, was besonders in industriellen Umgebungen von Vorteil ist und die Notwendigkeit zusätzlicher externer Schutzkomponenten reduziert.
Ist die SSOP-16-Bauform für die manuelle Lötung geeignet?
Das SSOP-16-Gehäuse ist ein Surface-Mount-Gehäuse mit relativ feinen Beinchen. Während es für professionelle Bestückungsautomaten optimiert ist, ist es mit entsprechender Ausrüstung und Erfahrung (z.B. feine Lötspitze, Flussmittel, ruhige Hand) durchaus auch für die manuelle Lötung geeignet. Für Anfänger oder bei sehr begrenzter Ausstattung könnten jedoch Gehäuse mit größeren Abständen zwischen den Beinchen vorteilhafter sein.
