MAX 233 ACWP – RS232 Transceiver: Zuverlässige Schnittstellenlösungen für anspruchsvolle Anwendungen
Das MAX 233 ACWP ist die ideale Lösung für Entwickler und Ingenieure, die eine robuste und zuverlässige RS232-Kommunikationsschnittstelle für ihre Geräte benötigen. Dieses Bauteil überwindet die Einschränkungen herkömmlicher RS232-Transceiver, indem es eine integrierte Lösung mit zwei Treibern und zwei Empfängern in einem kompakten SO-20-Gehäuse bietet, was insbesondere bei Platzmangel in elektronischen Systemen von unschätzbarem Wert ist. Wenn Ihre Anwendung eine stabile und störungsfreie Datenübertragung erfordert, ist das MAX 233 ACWP die überlegene Wahl gegenüber Lösungen mit externen Komponenten oder weniger integrierten ICs.
Maximale Flexibilität und Leistung für Ihre RS232-Schnittstellen
Die Kernkompetenz des MAX 233 ACWP liegt in seiner Fähigkeit, eine breite Palette von RS232-Kommunikationsanforderungen zu erfüllen. Mit seinen zwei unabhängigen Treibern und zwei Empfängern ermöglicht dieses IC eine bidirektionale Datenübertragung und unterstützt somit komplexe Kommunikationsprotokolle, die in industriellen Steuerungen, Messgeräten, Telekommunikationssystemen und Embedded-Anwendungen unerlässlich sind. Die integrierte Architektur reduziert nicht nur die Komplexität des Schaltungsdesigns, sondern minimiert auch potenzielle Fehlerquellen und verbessert die Gesamtzuverlässigkeit Ihres Systems.
Vorteile des MAX 233 ACWP im Überblick
- Hohe Integration: Zwei Treiber und zwei Empfänger in einem einzigen SO-20-Gehäuse reduzieren die Stücklistenkosten und den Platzbedarf.
- Robuste RS232-Konformität: Erfüllt die EIA/TIA-232E-Standards für zuverlässige Datenübertragung über längere Distanzen.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Designs, was besonders in batteriebetriebenen oder energiesensiblen Anwendungen von Vorteil ist.
- Schutz vor elektrischen Störungen: Integrierte Schutzmechanismen bieten zusätzliche Widerstandsfähigkeit gegenüber transienten Spannungsspitzen und elektrostatischen Entladungen (ESD).
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von industriellen, kommerziellen und spezialisierten elektronischen Systemen.
- Einfache Implementierung: Standardmäßige Pinbelegung und klare Spezifikationen erleichtern die Integration in bestehende Designs.
Technologische Überlegenheit und Anwendungsgebiete
Das MAX 233 ACWP zeichnet sich durch seine fortschrittliche Schaltungstechnologie aus, die eine effiziente Konvertierung von Logikpegeln in RS232-Spannungspegel ermöglicht und umgekehrt. Dies geschieht ohne die Notwendigkeit externer Spannungsver Verwandlungskreise, was die Komplexität und Kosten des Designs weiter reduziert. Die Fähigkeit, sowohl mit einer einzigen +5V-Versorgungsspannung zu arbeiten, vereinfacht die Stromversorgung und ist kompatibel mit einer Vielzahl von Mikrocontrollern und Logikfamilien. Die beiden Treiberpaare können unabhängig voneinander für verschiedene Kommunikationskanäle oder für die gleichzeitige Steuerung und Datenübertragung genutzt werden. Die zwei Empfängerkanäle bieten die Flexibilität, eingehende Datenströme von unterschiedlichen Quellen zu verarbeiten.
Die Einsatzmöglichkeiten des MAX 233 ACWP sind vielfältig. In der industriellen Automatisierung kann es zur Anbindung von Sensoren, Aktoren oder speicherprogrammierbaren Steuerungen (SPS) an übergeordnete Systeme eingesetzt werden. Im Bereich der Medizintechnik ermöglicht es die zuverlässige Datenübertragung von Diagnosegeräten zu Aufzeichnungssystemen. In der Telekommunikation kann es für die Konfiguration und Überwachung von Netzwerkkomponenten dienen. Für Embedded-Entwickler, die serielle Schnittstellen für Debugging, Konfiguration oder Kommunikation mit Peripheriegeräten benötigen, bietet das MAX 233 ACWP eine unkomplizierte und leistungsfähige Lösung.
Produktdetails und Spezifikationen des MAX 233 ACWP
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | MAX 233 ACWP |
| Schnittstellenstandard | RS232 (EIA/TIA-232E) |
| Konfiguration | 2 Treiber / 2 Empfänger |

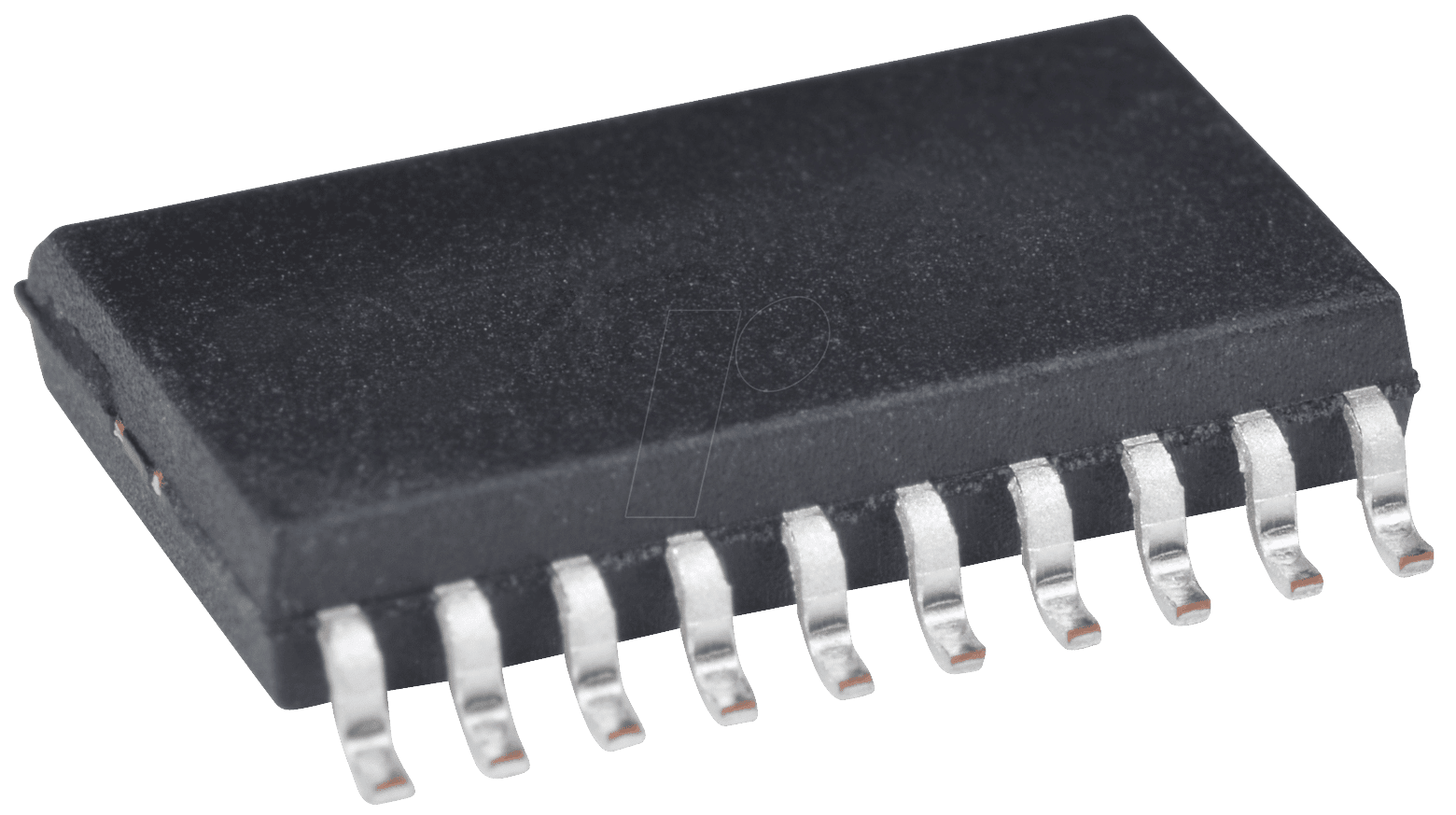

| Gehäuseform | SO-20 (Small Outline Package) |
| Betriebsspannung | +5V Single Supply |
| Datenraten | Bis zu 230 kbps (typisch) |
| ESD-Schutz | ±15kV Human Body Model (HBM) |
| ESD-Schutz (IEC 61000-4-2) | ±8kV Kontaktentladung, ±15kV Luftentladung |
| Transmitter-Ausgangsspannung (V_OUT) | ±7V Minimum |
| Receiver-Eingangsschwelle (V_IH, V_IL) | Typisch +1V / -1V |
| Low-Power-Modus | Ja, mit reduzierter Stromaufnahme |
| Anwendungsbeispiele | Industrielle Steuerungen, Messgeräte, Telekommunikation, Embedded-Systeme, POS-Systeme, Netzwerkgeräte |
FAQ – Häufig gestellte Fragen zu MAX 233 ACWP – RS232, 2 Treiber / 2 Empfänger, SO-20
Was sind die Hauptvorteile der Verwendung des MAX 233 ACWP gegenüber einfacheren RS232-Transceivern?
Der Hauptvorteil des MAX 233 ACWP liegt in seiner hohen Integration. Mit zwei Treibern und zwei Empfängern in einem einzigen Chip reduziert es die Anzahl der benötigten externen Komponenten, spart Platz auf der Leiterplatte und vereinfacht das Schaltungsdesign erheblich. Dies führt zu geringeren Herstellungskosten und einer erhöhten Zuverlässigkeit des Gesamtsystems.
Unterstützt das MAX 233 ACWP niedrige Spannungen und welche Auswirkungen hat dies?
Ja, das MAX 233 ACWP ist für den Betrieb mit einer einzigen +5V-Versorgungsspannung ausgelegt. Dies ist ein bedeutender Vorteil, da viele moderne Mikrocontroller und Logikfamilien ebenfalls mit 3.3V oder 5V arbeiten. Die Notwendigkeit von negativen Spannungen oder externen Ladungspumpen entfällt, was das Design vereinfacht und den Stromverbrauch reduziert.
Welche Arten von ESD-Schutz bietet das MAX 233 ACWP?
Das MAX 233 ACWP bietet einen robusten Schutz gegen elektrostatische Entladungen (ESD). Es ist spezifiziert für den Schutz nach dem Human Body Model (HBM) mit ±15kV und nach der IEC 61000-4-2 Norm mit ±8kV Kontaktentladung und ±15kV Luftentladung. Dieser Schutz ist entscheidend für die Langlebigkeit und Zuverlässigkeit in industriellen und anderen Umgebungen, in denen ESD-Ereignisse auftreten können.
Wie schnell kann das MAX 233 ACWP Daten übertragen?
Das MAX 233 ACWP unterstützt Datenraten von typisch bis zu 230 kbps. Dies ist für die meisten gängigen RS232-Anwendungen, wie die Kommunikation mit Mikrocontrollern, Sensoren oder Peripheriegeräten, mehr als ausreichend. Für Anwendungen, die deutlich höhere Baudraten erfordern, sind möglicherweise andere Schnittstellen wie USB oder Ethernet besser geeignet.
Kann ich mit dem MAX 233 ACWP mehrere RS232-Geräte gleichzeitig anschließen?
Ja, dank der Konfiguration mit zwei Treibern und zwei Empfängern können Sie mit dem MAX 233 ACWP bis zu zwei unabhängige RS232-Kommunikationskanäle aufbauen. Dies ist ideal, wenn Sie beispielsweise ein Gerät sowohl für die Konfiguration als auch für die Datenübertragung an Ihre Hauptsteuerung anbinden möchten oder wenn Sie zwei separate Geräte mit Ihrem System verbinden müssen.
Ist das MAX 233 ACWP mit allen gängigen Betriebssystemen und Mikrocontrollern kompatibel?
Das MAX 233 ACWP ist ein Hardware-Baustein und seine Kompatibilität hängt von der Implementierung der seriellen Schnittstelle im Betriebssystem oder Mikrocontroller ab. Da es den RS232-Standard erfüllt, ist es grundsätzlich mit allen Systemen kompatibel, die über eine UART-Schnittstelle verfügen, die für RS232 konfiguriert werden kann. Die Software-Treiber und die UART-Konfiguration sind hierbei entscheidend.
Welche Vorteile bietet das SO-20-Gehäuse für meine Design-Überlegungen?
Das SO-20 (Small Outline Package) ist ein standardmäßiges und weit verbreitetes Oberflächenmontagegehäuse. Es bietet eine gute Balance zwischen Packungsdichte und Handhabbarkeit bei der Bestückung. Seine geringe Bauhöhe und die kompakten Abmessungen ermöglichen den Einsatz in flachen elektronischen Geräten, was es zu einer praktischen Wahl für viele moderne Produktdesigns macht.
