MAX 232 CSE SMD – Der zuverlässige RS-232 Transceiver für Ihre anspruchsvollen Projekte
Wenn Sie in der Elektronikentwicklung tätig sind und eine robuste, zuverlässige Schnittstellenlösung für die serielle Kommunikation benötigen, steht der MAX 232 CSE SMD Transceiver im Rampenlicht. Dieses Bauteil überbrückt nahtlos die Lücke zwischen TTL-/CMOS-Logikpegeln und den RS-232-Pegeln, die in älteren seriellen Schnittstellen weit verbreitet sind. Er ist die ideale Wahl für Entwickler, die eine stabile und effiziente RS-232-Schnittstelle für Mikrocontroller-Projekte, industrielle Steuerungen, Diagnosegeräte oder einfach für die Kommunikation mit Legacy-Systemen benötigen, ohne sich um komplexe Pegelwandlungsschaltungen sorgen zu müssen.
Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen
Standardlösungen für RS-232-Pegelwandlung können oft mit komplexen externen Komponenten wie zusätzlichen Kondensatoren oder Spannungswandlern einhergehen, was zu größeren Leiterplattenflächen und erhöhter Fehleranfälligkeit führt. Der MAX 232 CSE SMD hingegen integriert die gesamte Funktionalität zur Pegelwandlung und Treiber-/Empfängerlogik in einem einzigen, kompakten SO-16-Gehäuse. Dies vereinfacht das Design erheblich, reduziert die Anzahl der benötigten externen Bauteile und minimiert das Risiko von Verdrahtungsfehlern. Mit seiner bewährten Technologie und den optimierten internen Schaltungen bietet der MAX 232 CSE eine unübertroffene Zuverlässigkeit und Leistung für Ihre seriellen Kommunikationsanforderungen.
Umfangreiche Funktionalität und technische Spezifikationen
Der MAX 232 CSE SMD ist ein hochintegrierter Schaltkreis, der speziell für die Konvertierung von seriellen Daten zwischen den CMOS-/TTL-Pegeln von Mikrocontrollern und den Spannungspegeln der RS-232-Schnittstelle konzipiert wurde. Mit seinen zwei unabhängigen Transceiver-Kanälen ermöglicht er sowohl das Senden als auch das Empfangen von Daten über serielle Verbindungen. Die Betriebsfrequenz von bis zu 120 kbit/s ist ausreichend für eine Vielzahl von Anwendungen, von der Diagnosekommunikation bis hin zur Steuerung von Peripheriegeräten. Die Betriebsspannung von 5V macht ihn kompatibel mit den gängigsten Logikfamilien und Stromversorgungen in vielen Embedded-Systemen.
Hauptvorteile des MAX 232 CSE SMD
- Kompakte Bauform: Das SO-16-Gehäuse minimiert den Platzbedarf auf der Leiterplatte, was besonders in platzbeschränkten Designs von Vorteil ist.
- Integrierte Lösung: Eliminiert die Notwendigkeit für externe Komponenten wie Ladungspumpen und ermöglicht eine vereinfachte Schaltungsentwicklung.
- Hohe Zuverlässigkeit: Bietet eine stabile und störungsresistente RS-232-Kommunikation für kritische Anwendungen.
- Energieeffizienz: Optimiert für einen geringen Stromverbrauch, was für batteriebetriebene Geräte relevant ist.
- Vielseitige Kompatibilität: Ermöglicht die einfache Anbindung von TTL-/CMOS-basierten Systemen an RS-232-Peripheriegeräte.
- Robustheit: Gefertigt für den Einsatz in industriellen Umgebungen mit zuverlässiger Leistung unter verschiedenen Bedingungen.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Schaltkreis-Typ | RS-232 Transceiver |
| Modellnummer | MAX 232 CSE SMD |
| Anzahl Kanäle | 2 (Senden und Empfangen) |
| Datenrate (max.) | 120 kb/s |
| Betriebsspannung | 5V |
| Gehäuseform | SO-16 (Small Outline Package) |
| Logikpegel-Kompatibilität | TTL / CMOS |
| Schnittstellen-Standard | RS-232 |
| Einsatzgebiete | Embedded Systems, Mikrocontroller-Schnittstellen, industrielle Automatisierung, Diagnosewerkzeuge, Datenerfassung |
| Technologie | CMOS-Technologie für geringen Stromverbrauch und hohe Leistung |
| Hersteller-Spezifikation | Gewährleistet höchste Qualität und Performance gemäß den Standards des Herstellers. |
Technische Tiefe: Material, Aufbau und Anwendungsfelder

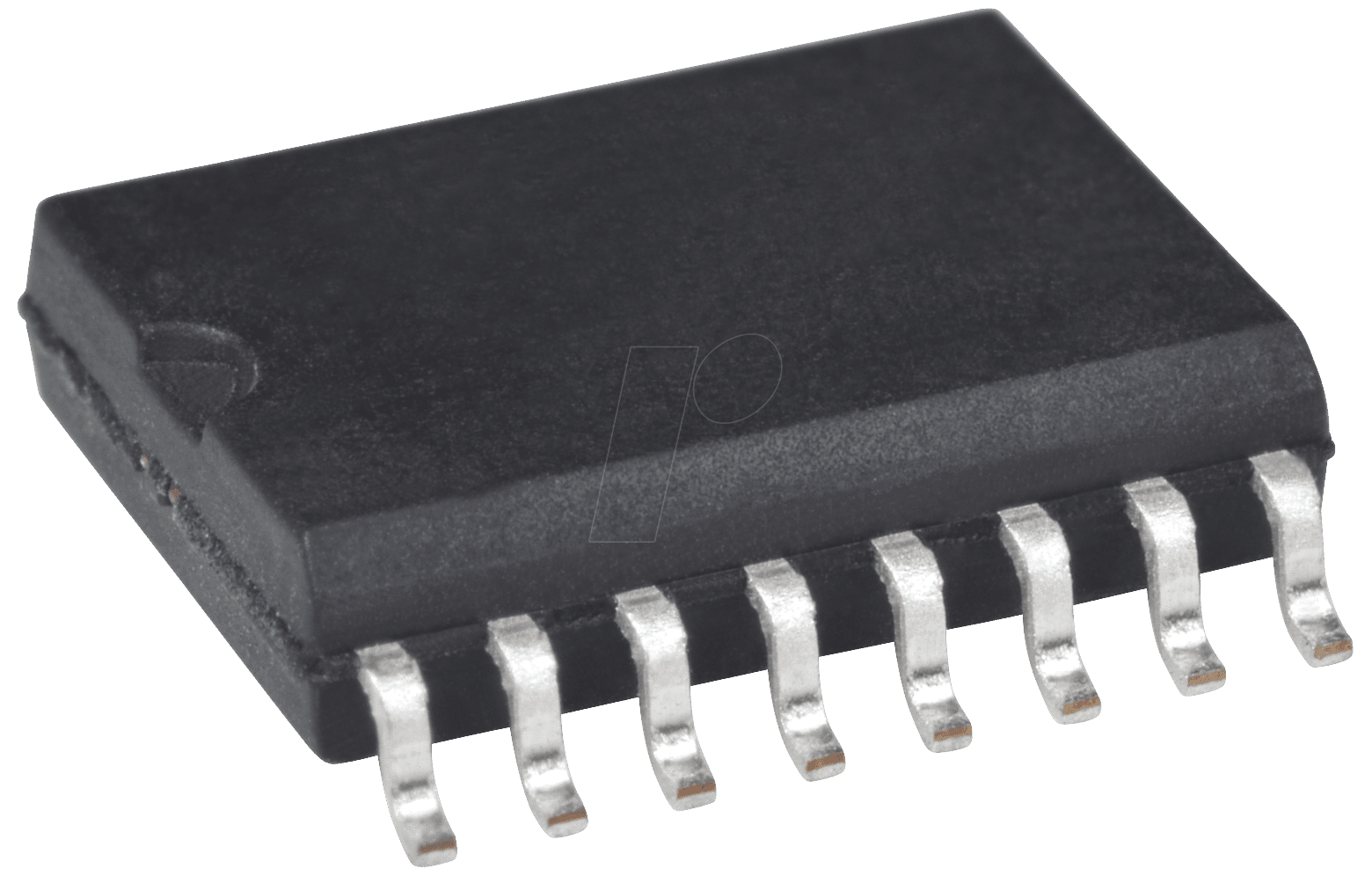

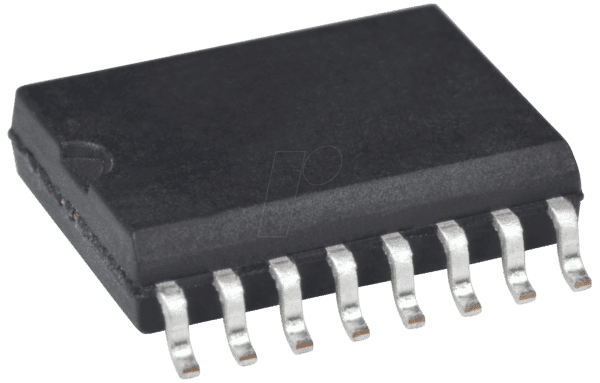

Der MAX 232 CSE SMD wird in einem SO-16 (Small Outline Package) Gehäuse geliefert, welches eine SMD-Bestückung (Surface Mount Device) ermöglicht. Dieses Gehäuse besteht typischerweise aus einem robusten Kunststoff, der für elektronische Anwendungen optimiert ist und eine gute thermische Beständigkeit sowie elektrische Isolation bietet. Die interne Architektur des MAX 232 CSE basiert auf der fortschrittlichen CMOS-Technologie, die für ihre Energieeffizienz und hohe Integrationsdichte bekannt ist. Diese Technologie erlaubt es, die gesamte Komplexität der Pegelwandlung und Treiberlogik auf einem einzigen Siliziumchip unterzubringen.
Die zwei Transceiver-Kanäle sind unabhängig voneinander konfiguriert und ermöglichen eine bidirektionale Kommunikation. Jeder Kanal besteht aus einem Sender (Line Driver) und einem Empfänger (Line Receiver), die die jeweiligen Signalpegel konvertieren. Der Sender wandelt die TTL-/CMOS-Logikpegel in die bipolar-positiven und -negativen Spannungspegel um, die für RS-232-Standards erforderlich sind. Der Empfänger übernimmt die umgekehrte Funktion und wandelt die RS-232-Spannungspegel zurück in die logischen 0- und 1-Signale, die von Mikrocontrollern verstanden werden.
Die maximale Datenrate von 120 kbit/s ist ein kritischer Parameter für die Effizienz der seriellen Kommunikation. Diese Rate ist für eine breite Palette von Anwendungen mehr als ausreichend, einschließlich der Übertragung von Steuerbefehlen, Messwerten und Diagnoseinformationen. Die Betriebsspannung von 5V ist ein weiterer wichtiger Vorteil, da sie nahtlos mit den meisten Mikrocontrollern und digitalen Logikschaltungen kompatibel ist, die mit dieser Spannungsebene arbeiten. Dies vereinfacht die Stromversorgung und die Integration in bestehende Systeme.
Anwendungsfelder für den MAX 232 CSE SMD sind vielfältig. In der industriellen Automatisierung wird er häufig eingesetzt, um SPSen (Speicherprogrammierbare Steuerungen) mit anderen Geräten, Sensoren oder HMI-Panels (Human-Machine Interface) über serielle Schnittstellen zu verbinden. In der Medizintechnik kann er für die Datenübertragung von Diagnosegeräten zu Überwachungssystemen genutzt werden. Auch im Bereich der Robotik, der Entwicklung von Embedded-Systemen für IoT-Anwendungen oder bei der Modernisierung älterer Hardware zur Anbindung an moderne Computer findet der MAX 232 CSE seinen Einsatz. Die Möglichkeit, direkt von 5V-Logik auf RS-232 zu wechseln, ohne zusätzliche externe Komponenten, spart Entwicklungszeit und Kosten.
FAQ – Häufig gestellte Fragen zu MAX 232 CSE SMD – RS232 Transceiver, 2-Kanal, 120 kb/s,5V, SO-16
Benötigt der MAX 232 CSE SMD externe Kondensatoren?
Nein, der MAX 232 CSE SMD ist eine integrierte Lösung, die im Gegensatz zu älteren MAX 232-Varianten keine externen Ladungspumpen-Kondensatoren mehr benötigt. Alle notwendigen internen Komponenten sind im Chip integriert.
Welche Art von Schnittstelle ersetzt der MAX 232 CSE SMD?
Der MAX 232 CSE SMD wandelt TTL- oder CMOS-Logikpegel in die bipolaren Spannungspegel der RS-232-Schnittstelle um und umgekehrt. Er wird verwendet, um Mikrocontroller oder andere digitale Logik mit Geräten zu verbinden, die eine RS-232-Schnittstelle besitzen.
Ist der MAX 232 CSE SMD für alle RS-232-Anwendungen geeignet?
Mit einer Datenrate von bis zu 120 kbit/s ist der MAX 232 CSE SMD für die meisten Standardanwendungen der seriellen Kommunikation geeignet. Für extrem hohe Datenraten, die über diese Grenze hinausgehen, könnten spezialisierte Transceiver erforderlich sein.
Welche Vorteile bietet die SMD-Bauform?
Die SMD-Bauform (Surface Mount Device) ermöglicht die automatische Bestückung auf Leiterplatten, was die Produktionskosten senkt und die Effizienz in der Massenfertigung erhöht. Sie ermöglicht zudem kleinere und kompaktere Designs.
Ist der MAX 232 CSE SMD mit 3.3V Mikrocontrollern kompatibel?
Obwohl der MAX 232 CSE für 5V-Logik ausgelegt ist, kann er oft mit 3.3V-Systemen verwendet werden, da die Eingangsschwellenwerte für TTL/CMOS oft toleranter sind. Es ist jedoch ratsam, die spezifischen Datenblätter des Mikrocontrollers und des Transceivers zu konsultieren, um volle Kompatibilität zu gewährleisten.
Welche Leistungseinschränkungen gibt es bei der Datenrate?
Die spezifizierte maximale Datenrate beträgt 120 kbit/s. Bei höheren Datenraten kann die Signalintegrität beeinträchtigt werden. Die tatsächliche erreichbare Datenrate hängt auch von der Länge und Qualität des seriellen Kabels sowie von der gegenseitigen Kopplung der Geräte ab.
Was bedeutet „2-Kanal“ bei diesem Transceiver?
„2-Kanal“ bezieht sich darauf, dass der MAX 232 CSE SMD über zwei unabhängige Sende-/Empfangsstrecken verfügt. Dies ermöglicht die gleichzeitige Verwaltung von zwei separaten seriellen Kommunikationsverbindungen, beispielsweise TxD und RxD für eine Verbindung, und potenziell zwei weitere Kanäle für andere Funktionen oder eine zweite unabhängige Schnittstelle, falls die Pinbelegung dies zulässt.
