MAX 1480 BCPI – Ihre Schlüsselkomponente für zuverlässige RS485/422-Kommunikation
Für Ingenieure und Entwickler, die eine robuste und störungsresistente Datenübertragung über lange Distanzen benötigen, bietet der MAX 1480 BCPI – RS485/422, 1 Treiber / 1 Empfänger, DIL-28 die essentielle Lösung. Dieses spezialisierte IC überbrückt die Lücke zwischen digitalen Logikpegeln und den differenziellen Signalen, die für serielle Kommunikationsstandards wie RS485 und RS422 charakteristisch sind, und ist damit unerlässlich für industrielle Automatisierung, Messsysteme und verteilte Steuerungsapplikationen.
Leistungsstarke RS485/422-Treibertechnologie
Der MAX 1480 BCPI zeichnet sich durch seine ausgefeilte Treiber- und Empfängerarchitektur aus, die eine signifikante Verbesserung gegenüber herkömmlichen Einzellösungen darstellt. Mit einem integrierten Treiber und einem Empfänger optimiert er die Signalintegrität und reduziert die Komplexität des Schaltungsdesigns. Die Fähigkeit, sowohl im RS485- als auch im RS422-Modus zu arbeiten, verleiht ihm eine außergewöhnliche Vielseitigkeit für eine breite Palette von Kommunikationsprotokollen.
Vorteile des MAX 1480 BCPI
- Optimale Signalintegrität: Bietet eine klare und präzise Übertragung von differentiellen Signalen, selbst in anspruchsvollen elektromagnetischen Umgebungen.
- Vielseitige Anwendung: Unterstützt sowohl RS485- als auch RS422-Kommunikationsstandards, was eine breite Kompatibilität mit bestehenden und neuen Systemen gewährleistet.
- Integrierte Lösung: Kombiniert einen Treiber und einen Empfänger in einem einzigen IC, was Platz auf der Leiterplatte spart und die Komplexität des Designs reduziert.
- Robuste Leistung: Entwickelt für Zuverlässigkeit und Langlebigkeit in industriellen Anwendungen, wo Ausfallzeiten kostspielig sind.
- Hohe Datenraten: Ermöglicht schnelle und effiziente Datenübertragung für anspruchsvolle Echtzeit-Anwendungen.
- Geringer Stromverbrauch: Effiziente Betriebsweise, die für energiebewusste Designs von Vorteil ist.
- Schutzmechanismen: Verfügt über integrierte Schutzschaltungen, die die Komponenten vor transienten Überspannungen und anderen elektrischen Störungen schützen.
Technische Spezifikationen und Merkmale
Der MAX 1480 BCPI ist ein hochintegrierter Halbleiterbaustein, der für die anspruchsvollen Anforderungen moderner serielle Kommunikationsschnittstellen konzipiert wurde. Seine Kernfunktionalität liegt in der Konvertierung von TTL/CMOS-Logiksignalen in differenzielle RS485/422-Signale und umgekehrt. Die präzise Abstimmung von Treiberstärke und Empfindlichkeit ermöglicht eine zuverlässige Kommunikation über signifikante Distanzen, selbst bei Vorhandensein von Rauschen und Impedanzschwankungen im Übertragungsmedium.
Treiber- und Empfängereigenschaften
Der integrierte Treiber bietet eine robuste Stromlieferfähigkeit, die notwendig ist, um die Signalpegel über lange Kabelstrecken aufrechtzuerhalten und eine ausreichende Spannungsdifferenz zwischen den Leitern zu gewährleisten. Dies ist entscheidend für die Minimierung von Bitfehlerraten (BER) in Umgebungen mit hoher elektrischer Belastung. Der Empfänger ist auf hohe Impedanzen und geringe Gleichtaktspannungen optimiert, was ihm erlaubt, klare Signale auch in Gegenwart von störenden Einflüssen zu detektieren. Die gemeinsame Masse (Common-Mode Voltage) ist ein kritischer Parameter, und der MAX 1480 BCPI ist darauf ausgelegt, einen weiten Bereich dieser Gleichtaktspannungen zu tolerieren, was ihn ideal für Multi-Drop-Netzwerke macht, bei denen die Masseverhältnisse zwischen den Knoten variieren können.
Schnittstellen und Protokollunterstützung
Die Kompatibilität mit RS485 und RS422 ist ein zentrales Merkmal. RS485 ist ein Halb-Duplex-Standard, der in einer Zweidrahtkonfiguration verwendet wird, während RS422 ein Voll-Duplex-Standard ist, der vier Drähte benötigt. Der MAX 1480 BCPI mit seinem einzelnen Treiber und Empfänger eignet sich hervorragend für RS485-Anwendungen, kann aber auch in RS422-Systemen eingesetzt werden, wo separate Treiber und Empfänger für Senden und Empfangen verwendet werden. Die Fähigkeit, zwischen diesen Modi umzuschalten oder für beide optimiert zu sein, hängt von der spezifischen Konfiguration und dem Systemdesign ab, aber die zugrundeliegende Technologie des IC unterstützt beide Protokollfamilien.
Gehäusetyp und Montage

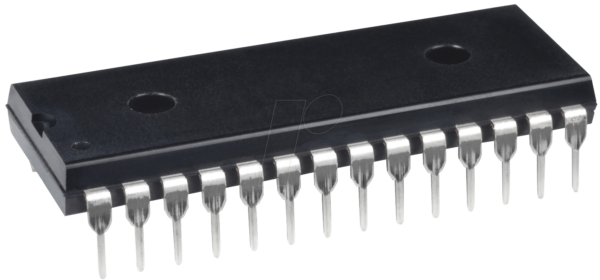

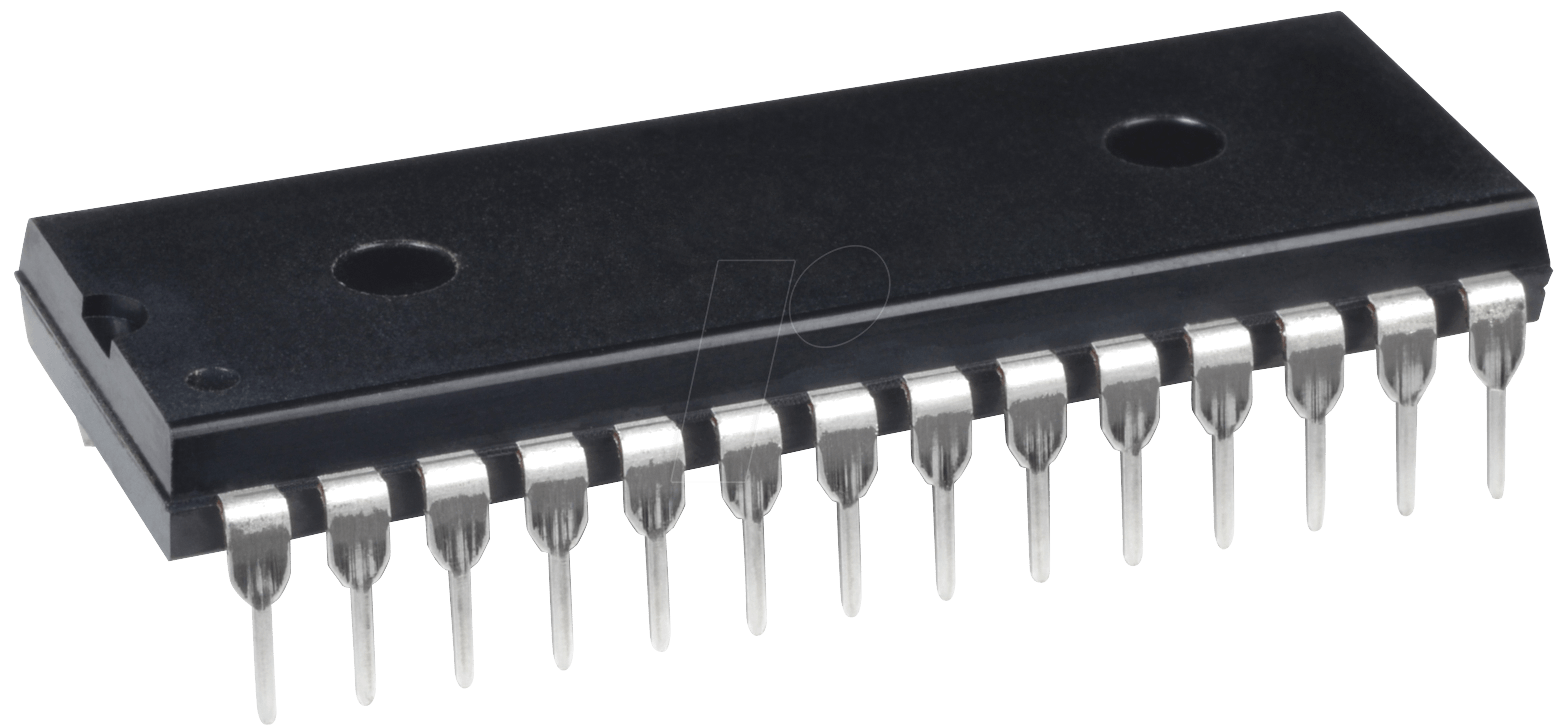

Die DIL-28 (Dual In-line Package) Gehäuseform ist ein etablierter Standard in der Elektronikindustrie. Diese Bauform eignet sich besonders für Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten, was eine einfache und robuste mechanische Verbindung gewährleistet. DIL-Gehäuse sind oft die bevorzugte Wahl für Prototyping, Reparaturen oder für Produkte, bei denen die thermische Belastung und die mechanische Stabilität im Vordergrund stehen.
Produktmerkmale im Detail
| Kategorie | Detail |
|---|---|
| IC-Typ | Treiber / Empfänger |
| Schnittstellenstandard | RS485, RS422 |
| Anzahl Treiber | 1 |
| Anzahl Empfänger | 1 |
| Gehäusetyp | DIL-28 |
| Logik-Interface | TTL/CMOS-kompatibel |
| Betriebsspannung (typ.) | 5V (abhängig von spezifischer Variante, weitere Details im Datenblatt) |
| Datenrate (typ.) | Bis zu 10 Mbps (abhängig von Kabelqualität und Entfernung) |
| Besonderheiten | Hohe CMRR (Common-Mode Rejection Ratio) für verbesserte Störfestigkeit, Low-Power-Modus für bestimmte Varianten verfügbar. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der MAX 1480 BCPI ist ein entscheidendes Bauteil in einer Vielzahl von industriellen und technologischen Anwendungen, bei denen zuverlässige serielle Kommunikation erforderlich ist. Seine Fähigkeit, robuste Signale über größere Distanzen zu übertragen und Störungen zu minimieren, macht ihn zu einer bevorzugten Wahl für:
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS) in Produktionsanlagen und Fertigungslinien.
- Gebäudeautomatisierung: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen und Sicherheitseinrichtungen über ein gemeinsames Netzwerk.
- Verkehrsleitsysteme: Kommunikation mit Verkehrsampeln, Anzeigetafeln und anderen Verkehrsinfrastrukturkomponenten.
- Medizintechnik: Datenübertragung von medizinischen Geräten und Überwachungssystemen.
- Messelektronik: Vernetzung von Messgeräten und Datenerfassungssystemen.
- POS-Systeme (Point of Sale): Verbindung von Peripheriegeräten wie Barcode-Scannern oder Kartenterminals.
- Embedded-Systeme: Integration in kundenspezifische Elektronikentwicklungen, die eine robuste serielle Schnittstelle benötigen.
Die DIL-28-Bauform erleichtert zudem die Integration in bestehende industrielle Hardware oder die Entwicklung robuster Prototypen, die den rauen Umgebungsbedingungen standhalten müssen.
Technische Überlegungen zur Implementierung
Bei der Implementierung des MAX 1480 BCPI sind mehrere technische Aspekte zu beachten, um maximale Leistung und Zuverlässigkeit zu erzielen. Die Wahl des richtigen Übertragungsmediums, typischerweise verdrillte Zweidrahtkabel (Twisted Pair), ist entscheidend. Die Impedanz des Kabels sollte idealerweise 120 Ohm betragen, um Reflexionen zu minimieren. Die Terminierung der Leitungen mit Widerständen am Anfang und Ende der Busleitung ist unerlässlich, um Signalreflexionen zu verhindern, die zu Datenfehlern führen können. Die korrekte Dimensionierung dieser Terminierungswiderstände hängt von der Buslänge und der Datenrate ab und sollte gemäß den Empfehlungen im Datenblatt des ICs oder den spezifischen RS485/422-Standards erfolgen.
Die Gleichtaktspannungstoleranz des MAX 1480 BCPI ist ein wichtiger Faktor für die Robustheit in Multi-Drop-Netzwerken. Diese Netzwerke können potenziell unterschiedliche Massepegel zwischen den einzelnen Knoten aufweisen. Ein hoher CMRR (Common-Mode Rejection Ratio) des Empfängers bedeutet, dass er Unterschiede in den Massepotenzialen zwischen den Leitungen effektiv unterdrücken kann, sodass nur die differentiellen Signale verarbeitet werden. Dies ist ein wesentlicher Vorteil gegenüber einfacheren oder älteren Schnittstellenbausteinen.
Des Weiteren sollte die Auswahl der Betriebstemperatur und der Stromversorgung gemäß den Spezifikationen des jeweiligen MAX 1480 BCPI-Teils erfolgen. Obwohl der DIL-28-Formfaktor eine gute Wärmeableitung ermöglicht, ist es ratsam, die thermischen Belastungen in der Anwendung zu berücksichtigen, insbesondere bei kontinuierlichem Betrieb bei hohen Datenraten.
Warum MAX 1480 BCPI über Standardlösungen hinausgeht
Standardlösungen für serielle Schnittstellen können oft Kompromisse in Bezug auf Leistung, Zuverlässigkeit oder Flexibilität bedeuten. Der MAX 1480 BCPI bietet eine integrierte Lösung, die speziell für die Herausforderungen der differentiellen Signalübertragung entwickelt wurde. Wo einfache Pegelwandler möglicherweise Schwierigkeiten mit Rauschen, langen Distanzen oder unterschiedlichen Massepotenzialen haben, liefert der MAX 1480 BCPI eine konsistent hohe Signalqualität. Die kombinierte Treiber-/Empfängerfunktionalität im DIL-28-Gehäuse vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten Komponenten, was zu Kosteneinsparungen und einer erhöhten Zuverlässigkeit des Gesamtsystems führt.
FAQ – Häufig gestellte Fragen zu MAX 1480 BCPI – RS485/422, 1 Treiber / 1 Empfänger, DIL-28
Kann der MAX 1480 BCPI sowohl im RS485- als auch im RS422-Modus verwendet werden?
Ja, der MAX 1480 BCPI ist für die Unterstützung beider Schnittstellenstandards konzipiert. Während RS485 typischerweise als Halb-Duplex-Kommunikation über zwei Drähte implementiert wird, kann RS422, ein Voll-Duplex-Standard, ebenfalls mit diesem Baustein realisiert werden, oft unter Verwendung von separaten Sendern und Empfängern für jede Richtung.
Welche Kabellänge kann mit dem MAX 1480 BCPI erreicht werden?
Die erreichbare Kabellänge hängt von mehreren Faktoren ab, darunter die Qualität des Kabels (z. B. Impedanz, Verdrillungsgrad), die Datenrate und das Vorhandensein von elektromagnetischen Störungen. Mit hochwertigen, abgeschirmten Twisted-Pair-Kabeln und niedrigeren Datenraten können Distanzen von über 1000 Metern problemlos erreicht werden.
Was bedeutet die DIL-28-Bauform für die Anwendung?
DIL-28 steht für Dual In-line Package mit 28 Pins. Diese Bauform ist für die Durchsteckmontage auf Leiterplatten ausgelegt. Sie bietet eine einfache Installation und eine robuste mechanische Befestigung, was sie ideal für industrielle Umgebungen, Prototyping und Reparaturen macht.
Welche Art von Signalrauschen kann der MAX 1480 BCPI tolerieren?
Der MAX 1480 BCPI verfügt über eine hohe Gleichtaktspannungsunterdrückung (CMRR), was bedeutet, dass er gut in der Lage ist, Gleichtaktstörungen zu ignorieren. Dies ist entscheidend für die zuverlässige Kommunikation in Umgebungen mit hohem elektromagnetischem Rauschen.
Wie wird der MAX 1480 BCPI in ein System integriert?
Der Baustein wird auf einer Leiterplatte montiert und die entsprechenden Pins werden mit den Logikpegeln des Mikrocontrollers oder anderer digitaler Komponenten sowie mit den Leitungen der RS485/422-Schnittstelle verbunden. Die korrekte Terminierung der Busleitungen ist für eine optimale Leistung unerlässlich.
Benötigt der MAX 1480 BCPI zusätzliche Komponenten für den Betrieb?
Für den grundlegenden Betrieb sind in der Regel nur wenige externe Komponenten wie Terminierungswiderstände und möglicherweise einige Kondensatoren zur Entkopplung der Stromversorgung erforderlich. Die genaue Konfiguration kann jedoch je nach spezifischer Anwendung und den Anforderungen an die Signalintegrität variieren.
Ist der MAX 1480 BCPI für industrielle Umgebungen geeignet?
Ja, der MAX 1480 BCPI ist speziell für industrielle Anwendungen entwickelt, die eine hohe Zuverlässigkeit und Robustheit erfordern. Seine Fähigkeit, Störungen zu widerstehen und konsistente Signale über weite Distanzen zu übertragen, macht ihn zu einer idealen Wahl für solche Umgebungen.
