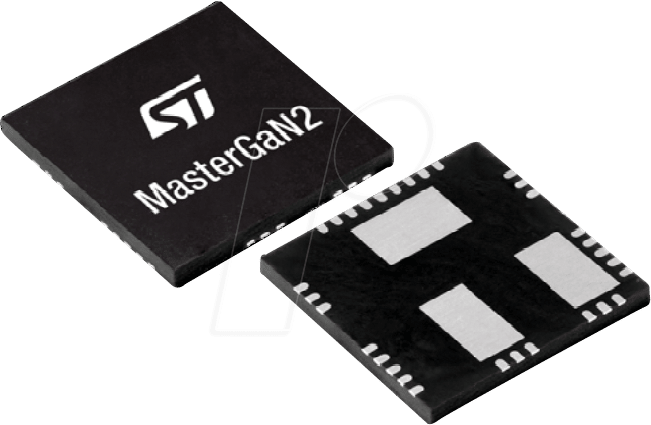

MASTERGAN2 – Ihre Hochleistungs-GaN H-Brücke für anspruchsvolle Elektronikanwendungen
Benötigen Sie eine transformative Lösung für die Steuerung von Motoren, DC-DC-Wandlern oder Hochfrequenzanwendungen, die höchste Effizienz und Kompaktheit erfordert? Der MASTERGAN2 – eine fortschrittliche Galliumnitrid (GaN) H-Brücke – ist die ideale Komponente für Ingenieure, Entwickler und Systemintegratoren, die Standard-Siliziumlösungen hinter sich lassen möchten. Er adressiert die kritischen Herausforderungen von Leistungsverlusten, thermischem Management und Bauraumoptimierung in modernen Elektronikdesigns.
Warum MASTERGAN2 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Silizium-basierten H-Brücken bietet der MASTERGAN2 mit seiner Galliumnitrid-Technologie signifikante Vorteile. GaN-Halbleiter zeichnen sich durch ihre überlegene Bandlücke, höhere thermische Leitfähigkeit und niedrigere intrinsische Kapazitäten aus. Dies ermöglicht nicht nur extrem schnelle Schaltgeschwindigkeiten mit minimalen Schaltverlusten, sondern auch eine deutlich höhere Leistungsdichte. Das Ergebnis sind kleinere, effizientere und leistungsfähigere Systeme. Die 600 V Spannungsfestigkeit und die robusten Stromkapazitäten von 10 A bzw. 6,5 A (typisch/maximal) gepaart mit extrem niedrigen Durchlasswiderständen von nur 0,15 Ohm (typisch) bzw. 0,225 Ohm (maximal) machen den MASTERGAN2 zur überlegenen Wahl für eine breite Palette von Applikationen, bei denen traditionelle MOSFETs an ihre Grenzen stoßen.
Technische Überlegenheit und Anwendungsfelder
Der MASTERGAN2 ist keine gewöhnliche H-Brücke. Seine Kernkompetenz liegt in der Nutzung der GaN-Technologie, die eine Revolution in der Leistungselektronik darstellt. Dies ermöglicht:
- Extrem hohe Schaltfrequenzen: Ermöglicht kleinere externe Komponenten wie Induktivitäten und Kondensatoren, was zu einer erheblichen Reduzierung der Systemgröße führt.
- Minimierte Schaltverluste: GaN-Transistoren weisen deutlich geringere Schaltverluste auf als Silizium-MOSFETs, insbesondere bei hohen Frequenzen. Dies maximiert die Effizienz und reduziert die Wärmeentwicklung.
- Niedrigerer Durchlasswiderstand (Rds(on)): Die spezifizierten Werte von 0,15 Ohm (typisch) und 0,225 Ohm (maximal) minimieren die Leitungsverluste im eingeschalteten Zustand, was zu einer weiteren Effizienzsteigerung führt.
- Hohe Spannungsfestigkeit: Mit 600 V ist der MASTERGAN2 für eine Vielzahl von Netzteil- und Motorsteuerungsanwendungen geeignet, bei denen höhere Spannungspegel erforderlich sind.
- Robuste Strombelastbarkeit: Die Fähigkeit, 10 A (typisch) und 6,5 A (maximal) zu schalten, macht ihn vielseitig einsetzbar, von kleinen Servomotoren bis hin zu anspruchsvollen industriellen Antrieben.
- Optimiertes Thermomanagement: Die geringere Verlustleistung und die höhere thermische Leitfähigkeit von GaN tragen zu einer einfacheren Kühlung und längeren Lebensdauer der Komponente und des Gesamtsystems bei.
- Kompakte Bauform (QFN-31): Das QFN-31 Gehäuse ermöglicht eine hohe Integrationsdichte auf Leiterplatten, was besonders in platzkritischen Designs von unschätzbarem Wert ist.
Diese Eigenschaften prädestinieren den MASTERGAN2 für den Einsatz in:
- Hocheffizienten Schaltnetzteilen (SMPS)
- Motorsteuerungen für Drohnen, Roboter und Elektrofahrzeuge
- Leistungsfaktorkorrektur-Schaltungen (PFC)
- DC-DC-Konvertern für Telekommunikation und Datencenter
- Induktionsheizungsanwendungen
- Hochfrequenz-Stromversorgungen
- Energieerzeugung und -speicherungssystemen
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Halbleitermaterial | Galliumnitrid (GaN) – Bietet überlegene elektrische und thermische Eigenschaften gegenüber Silizium. Ermöglicht höhere Effizienz und Leistung. |
| Konfiguration | H-Brücke (Vollbrücke) – Geeignet für bidirektionale Stromsteuerung und Motoranwendungen. Ermöglicht volle Kontrolle über Richtung und Geschwindigkeit. |
| Maximale Sperrspannung (Vds) | 600 V – Bietet ausreichend Reserve für netzseitige und industrielle Anwendungen, schützt vor Spannungsspitzen. |
| Typischer Drain-Strom (Id) | 10 A – Ermöglicht die Ansteuerung einer Vielzahl von Motoren und Lasten mit moderater bis hoher Stromanforderung. |
| Maximaler Drain-Strom (Id) | 6,5 A – Definiert die absolute Obergrenze für den Betrieb, wichtig für Sicherheitsmargen bei kurzzeitigen Lastspitzen. |
| Typischer Durchlasswiderstand (Rds(on)) | 0,15 Ohm – Extrem niedriger Widerstand minimiert Leitungsverluste und Wärmeentwicklung, steigert die Effizienz. |
| Maximaler Durchlasswiderstand (Rds(on)) | 0,225 Ohm – Garantierter Maximalwert über den Betriebsbereich, sichert konsistente Leistung. |
| Gehäusetyp | QFN-31 (Quad Flat No-leads) – Kompaktes Oberflächenmontage-Gehäuse mit exzellenten thermischen Eigenschaften und geringer Induktivität. Ermöglicht hohe Integrationsdichte. |
| Schaltgeschwindigkeit | Extrem hoch (nanosekundiger Bereich) – Charakteristisch für GaN-Technologie. Ermöglicht hohe Frequenzen und geringe Schaltverluste. |
| Anwendungsflexibilität | Breites Spektrum – Von leistungsfähigen Schaltnetzteilen über komplexe Motorsteuerungen bis hin zu anspruchsvollen HF-Anwendungen. |
MASTERGAN2: Ein Tiefgang in die Technologie
Die Wahl des richtigen Leistungshalbleiters ist entscheidend für die Performance, Effizienz und Zuverlässigkeit eines jeden elektronischen Systems. Der MASTERGAN2 setzt hier neue Maßstäbe, indem er die Vorteile der Galliumnitrid-Technologie voll ausnutzt. Im Gegensatz zu herkömmlichen Silizium-MOSFETs, deren Leistungsgrenzen durch die intrinsischen Eigenschaften des Materials gesetzt sind, ermöglicht GaN die Entwicklung von Bauteilen, die bei deutlich höheren Spannungen und Temperaturen operieren können, während sie gleichzeitig geringere Verluste aufweisen.
Der Kern der H-Brücken-Topologie besteht aus vier Schaltern, die es ermöglichen, die Polarität der Spannung über einer Last umzukehren. Dies ist essentiell für die bidirektionale Stromsteuerung, wie sie in der Motorsteuerung benötigt wird, um die Drehrichtung und Geschwindigkeit präzise zu regeln. Die Herausforderung bei der Implementierung von H-Brücken liegt darin, die Schaltverluste zu minimieren, die bei jedem Schaltvorgang entstehen, sowie die Leitungsverluste im eingeschalteten Zustand zu reduzieren.
Der MASTERGAN2 adressiert diese Herausforderungen durch seine GaN-Transistoren. Die überlegene Elektronenmobilität in GaN-Materialien führt zu einer dramatisch reduzierten Ladungsträgerbewegungszeit. Dies hat zwei wesentliche Konsequenzen: Erstens können die Transistoren mit extrem hohen Frequenzen schalten, oft im Bereich von mehreren hundert Kilohertz bis in den Megahertz-Bereich. Zweitens sind die Schaltflanken (An- und Ausschaltvorgänge) sehr steil, was die Zeit, in der der Transistor sowohl Spannung als auch Strom führt (und somit Leistung verliert), drastisch verkürzt. Dies reduziert die Schaltverluste erheblich, was sich direkt in einer höheren Gesamteffizienz des Systems niederschlägt.
Darüber hinaus sind die typischen Durchlasswiderstände (Rds(on)) des MASTERGAN2 mit 0,15 Ohm außergewöhnlich niedrig. Dies bedeutet, dass selbst bei hohen Strömen nur ein Bruchteil der Energie als Wärme dissipiert wird. Niedrigere Leitungsverluste tragen ebenfalls signifikant zur Effizienzsteigerung bei und vereinfachen das thermische Design des Systems, da weniger Wärme abgeführt werden muss. Dies ermöglicht kleinere Kühlkörper oder sogar den passiven Betrieb in vielen Fällen.
Die 600 V Sperrspannung des MASTERGAN2 bietet eine robuste Leistungsgrenze, die für eine Vielzahl von Anwendungen über Netzspannungsniveaus hinaus ausgelegt ist. Sie bietet eine ausreichende Marge, um auch unerwartete Spannungsspitzen, die bei Schaltvorgängen in induktiven Lasten auftreten können, sicher zu handhaben. Die Strombelastbarkeit von 10 A (typisch) und 6,5 A (maximal) unterstreicht die Vielseitigkeit des Bauteils. Ob es darum geht, kleine Präzisionsmotoren zu steuern oder leistungsfähigere Antriebe in industriellen Automatisierungssystemen zu betreiben, der MASTERGAN2 liefert die notwendige Leistung.
Das QFN-31-Gehäuse ist ein weiteres Schlüsselelement. QFN-Gehäuse sind bekannt für ihre hervorragenden thermischen Eigenschaften, da sie eine große Kontaktfläche zum Leiterplatten-Groundplane bieten. Dies ist entscheidend für die Wärmeabfuhr von Hochleistungs-Halbleitern. Die kompakte Bauform des QFN-Gehäuses ermöglicht zudem eine hohe Packungsdichte auf der Platine, was den Gesamtabmessungen des Produkts zugutekommt. Dies ist insbesondere in Bereichen wie der Robotik, der Luft- und Raumfahrt oder der tragbaren Elektronik von großer Bedeutung.
Zusammenfassend lässt sich sagen, dass der MASTERGAN2 durch die Kombination seiner fortschrittlichen GaN-Technologie, seiner robusten elektrischen Spezifikationen und seines optimierten Gehäusedesigns eine überlegene Lösung für alle darstellt, die die Grenzen der Leistungselektronik erweitern möchten. Er ist die Wahl für Ingenieure, die Effizienz, Kompaktheit und Zuverlässigkeit in ihren Designs maximieren wollen.
FAQ – Häufig gestellte Fragen zu MASTERGAN2 – GaN H-Brücke, 600 V, 10/6,5 A, 0,15/0,225 Ohm,QFN-31
Was sind die Hauptvorteile der Verwendung von Galliumnitrid (GaN) im Vergleich zu Silizium (Si) für H-Brücken?
Galliumnitrid (GaN) bietet im Vergleich zu Silizium (Si) mehrere entscheidende Vorteile. Dazu gehören höhere Elektronenmobilität, was schnellere Schaltgeschwindigkeiten und geringere Schaltverluste ermöglicht. GaN hat auch eine höhere Bandlücke und thermische Leitfähigkeit, was höhere Betriebsspannungen, Temperaturen und eine bessere Wärmeableitung erlaubt. Dies führt zu höherer Effizienz, geringeren Systemgrößen und potenziell längerer Lebensdauer.
Für welche Arten von Anwendungen ist der MASTERGAN2 besonders gut geeignet?
Der MASTERGAN2 eignet sich hervorragend für eine breite Palette von Hochleistungsanwendungen, darunter hocheffiziente Schaltnetzteile (SMPS), Motorsteuerungen für Elektromobilität, Drohnen und Robotik, DC-DC-Konverter mit hoher Leistungsdichte, induktive Heizsysteme und Hochfrequenz-Stromversorgungen. Seine Spannungs- und Stromspezifikationen sowie seine Schaltleistung machen ihn ideal für anspruchsvolle Designs.
Wie wirkt sich der niedrige Durchlasswiderstand (Rds(on)) des MASTERGAN2 auf die Systemleistung aus?
Ein niedriger Durchlasswiderstand (Rds(on)) von 0,15 Ohm (typisch) bedeutet, dass während des leitenden Zustands nur sehr wenig Energie in Form von Wärme verloren geht. Dies reduziert die Leitungsverluste erheblich und trägt direkt zur Gesamteffizienz des Systems bei. Weniger Wärmeentwicklung vereinfacht auch das thermische Design und ermöglicht kleinere Kühlkörper.
Kann der MASTERGAN2 mit höheren Schaltfrequenzen betrieben werden als traditionelle Silizium-MOSFETs?
Ja, absolut. Dank der GaN-Technologie kann der MASTERGAN2 deutlich höhere Schaltfrequenzen erreichen als die meisten Silizium-basierten H-Brücken. Dies ermöglicht die Verwendung kleinerer externer Komponenten wie Kondensatoren und Induktivitäten, was zu einer signifikanten Reduzierung der Gesamtgröße und des Gewichts der Schaltung führt.
Welche Rolle spielt das QFN-31-Gehäuse für die Leistung und Integration des MASTERGAN2?
Das QFN-31-Gehäuse ist ein modernes Oberflächenmontage-Gehäuse, das exzellente thermische Eigenschaften bietet, da es eine große Verbindung zum Leiterplatten-Groundplane ermöglicht und so die Wärme effizient ableitet. Seine kompakte Größe erleichtert zudem eine hohe Integrationsdichte auf der Leiterplatte, was besonders in platzkritischen Designs von Vorteil ist. Es minimiert auch parasitäre Induktivitäten, die bei hohen Schaltfrequenzen nachteilig sein können.
Welche Schutzmechanismen sind typischerweise in H-Brücken wie dem MASTERGAN2 implementiert oder werden empfohlen?
Obwohl der MASTERGAN2 selbst auf der GaN-Technologie basiert, wird die Implementierung zusätzlicher Schutzmechanismen in der übergeordneten Schaltung dringend empfohlen. Dazu gehören Überspannungs-, Überstrom- und Übertemperaturschutzschaltungen. Viele moderne Gate-Treiber-ICs bieten integrierte Schutzfunktionen, die mit GaN-Bausteinen kombiniert werden können, um eine robuste und sichere Betriebsweise zu gewährleisten.
Ist der MASTERGAN2 direkt mit gängigen Mikrocontrollern oder Gate-Treibern kompatibel?
Der MASTERGAN2 benötigt spezielle Gate-Treiber-ICs, die für GaN-Halbleiter optimiert sind. Diese Treiber stellen die notwendige Spannungspegelkonvertierung und die schnellen Schaltimpulse bereit, die für den effizienten Betrieb von GaN-Transistoren erforderlich sind. Die Ansteuerung erfolgt in der Regel über digitale Signale von Mikrocontrollern. Es ist wichtig, die Datenblätter des Gate-Treibers und des MASTERGAN2 sorgfältig zu konsultieren, um die Kompatibilität sicherzustellen und die optimalen Ansteuerparameter zu ermitteln.
