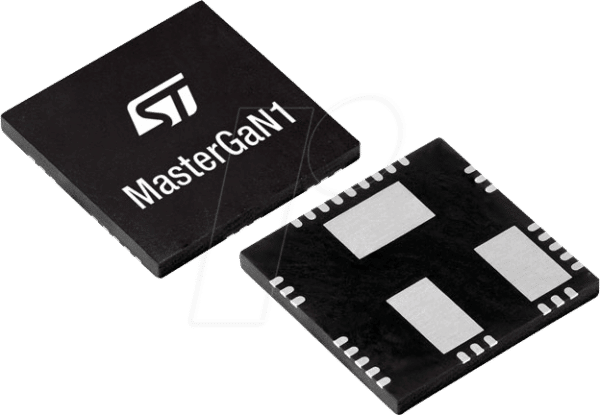

Entdecken Sie die überlegene Leistung der MASTERGAN1 GaN H-Brücke für anspruchsvolle Schaltanwendungen
Die MASTERGAN1 GaN H-Brücke ist die ultimative Lösung für Entwickler und Ingenieure, die höchste Effizienz und Zuverlässigkeit in leistungsintensiven Schaltanwendungen benötigen. Wenn Sie nach einer Komponente suchen, die traditionelle Silizium-Lösungen übertrifft, indem sie höhere Schaltfrequenzen, geringere Verluste und eine kompaktere Bauform ermöglicht, dann ist die MASTERGAN1 Ihre erste Wahl. Sie ist ideal für den Einsatz in High-End-Netzteilen, Motorsteuerungen und anderen anspruchsvollen Schaltungsdesigns.
Warum die MASTERGAN1 GaN H-Brücke Standardlösungen übertrifft
Die Leistungsfähigkeit der MASTERGAN1 beruht auf der innovativen Galliumnitrid (GaN)-Technologie, die herkömmliche Siliziumbauteile in Bezug auf Schaltgeschwindigkeit, Effizienz und thermische Eigenschaften deutlich übertrifft. Die H-Brücken-Konfiguration ermöglicht bidirektionale Stromsteuerung und präzise PWM-Anwendungen. Mit einer Sperrspannung von 600 V und einem Dauerstrom von 10 A bewältigt sie auch anspruchsvolle Lasten. Der extrem niedrige Einschaltwiderstand von nur 0,15 Ohm minimiert Leistungsverluste, was zu einer signifikanten Reduzierung der Wärmeentwicklung und damit zu einer erhöhten Systemzuverlässigkeit und kleineren Kühllösungen führt. Das kompakte QFN-31-Gehäuse ermöglicht eine hohe Leistungsdichte und erleichtert die Integration in platzkritische Designs.
Leistungsstarke Spezifikationen der MASTERGAN1
- Hohe Spannungskapazität: Mit 600 V Sperrspannung ist die MASTERGAN1 für eine Vielzahl von Hochspannungsanwendungen geeignet, bei denen herkömmliche Bauteile an ihre Grenzen stoßen.
- Hohe Strombelastbarkeit: Der Dauerstrom von 10 A erlaubt den Einsatz in Systemen, die moderate bis hohe Leistungsstufen erfordern, ohne Kompromisse bei der Zuverlässigkeit.
- Extrem niedriger RDS(ON): Der beeindruckende Einschaltwiderstand von nur 0,15 Ohm minimiert Leitungsverluste und erhöht die Gesamteffizienz Ihres Designs erheblich.
- GaN-Technologie: Die Nutzung von Galliumnitrid ermöglicht schnellere Schaltzeiten, geringere Kapazitäten und verbesserte thermische Eigenschaften im Vergleich zu Silizium-MOSFETs.
- H-Brücken-Architektur: Bietet volle Kontrolle über die Stromrichtung, was sie ideal für Motorsteuerungen, Wechselrichter und bidirektionale Stromversorgungen macht.
- Kompaktes QFN-31-Gehäuse: Ermöglicht eine hohe Integration und reduziert den Platzbedarf auf der Leiterplatte, was besonders in kompakten Systemen vorteilhaft ist.
Anwendungsbereiche und Vorteile
Energieeffiziente Stromversorgungen
In Schaltnetzteilen (SMPS) und Power Factor Correction (PFC)-Schaltungen spielt die MASTERGAN1 ihre Stärken aus. Durch die Fähigkeit, mit höheren Frequenzen zu schalten und die geringen Verluste, können Netzteil-Designs kompakter, leichter und vor allem energieeffizienter gestaltet werden. Dies ist entscheidend für die Einhaltung strenger Energieeffizienzstandards und reduziert Betriebskosten.
Fortschrittliche Motorsteuerungen
Für die präzise und effiziente Steuerung von Elektromotoren, sei es in der Robotik, in der Automobilindustrie oder in industriellen Antrieben, bietet die MASTERGAN1 eine überlegene Leistung. Die schnelle Schaltfrequenz ermöglicht eine feine Regelung der Motorleistung, während die geringen Verluste die Wärmeentwicklung reduzieren und die Lebensdauer des Motors verlängern können.
Breitbandige Wandler und Inverter
Die MASTERGAN1 eignet sich hervorragend für den Einsatz in Breitbandwandlern, z. B. für Solarwechselrichter, USVs (Unterbrechungsfreie Stromversorgungen) oder variable Frequenzumrichter (VFDs). Die GaN-Technologie ermöglicht ein reaktionsschnelles Schaltverhalten, das für die Erzeugung sauberer und stabiler Ausgangssignale unerlässlich ist.
Hocheffiziente Gleichstrom-Gleichstrom-Wandler (DC-DC Converter)
In der Entwicklung von DC-DC-Wandlern, insbesondere für Anwendungen, bei denen hohe Wirkungsgrade und geringe Größe gefordert sind, wie z. B. in der Telekommunikation oder in der Datenverarbeitung, setzt die MASTERGAN1 neue Maßstäbe. Die reduzierten Schalt- und Leitungsverluste führen zu einer verbesserten Effizienz über einen breiten Lastbereich.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | GaN H-Brücke |
| Modellbezeichnung | MASTERGAN1 |
| Maximale Sperrspannung (V_DSS) | 600 V |
| Dauerhafter Drain-Strom (I_D) | 10 A |
| Einschaltwiderstand (RDS(ON)) | 0,15 Ohm (typisch) |
| Gehäuse | QFN-31 |
| Schaltgeschwindigkeit | Sehr hoch (charakteristisch für GaN-Technologie, ermöglicht deutlich höhere Frequenzen als Silizium) |
| Thermische Eigenschaften | Verbessert gegenüber Silizium, geringere Wärmeentwicklung bei gleicher Leistung. Die genaue Wärmeleitfähigkeit hängt vom spezifischen Design des Gehäuses und der Leiterplatte ab. |
| Anwendungsbereiche | Schaltnetzteile, Motorsteuerungen, Wechselrichter, DC-DC-Wandler, Hochfrequenzanwendungen |
FAQ – Häufig gestellte Fragen zu MASTERGAN1 – GaN H-Brücke, 600 V, 10 A, RDS(ON) 0,15 Ohm, QFN-31
Was ist der Hauptvorteil der GaN-Technologie gegenüber Silizium bei der MASTERGAN1?
Der Hauptvorteil der Galliumnitrid (GaN)-Technologie liegt in ihrer überlegenen Leistung bei hohen Frequenzen und Temperaturen. GaN-Halbleiter ermöglichen schnellere Schaltzeiten, geringere Energieverluste (insbesondere geringere Ausgangskapazität und geringere Gate-Ladung) und eine höhere thermische Leitfähigkeit im Vergleich zu herkömmlichen Silizium-MOSFETs. Dies führt zu kompakteren, effizienteren und leistungsfähigeren Designs.
Für welche Arten von Motorsteuerungen ist die MASTERGAN1 besonders gut geeignet?
Die MASTERGAN1 ist ideal für die Steuerung von bürstenlosen Gleichstrommotoren (BLDC), permanentmagneterregten Synchronmotoren (PMSM) und allgemeinen dreiphasigen Asynchronmotoren. Ihre H-Brücken-Architektur ermöglicht eine präzise bidirektionale Stromregelung und damit eine feine Steuerung von Geschwindigkeit und Drehmoment, was sie für Anwendungen wie industrielle Automatisierung, E-Mobilität und Robotik prädestiniert.
Welche Herausforderungen gibt es bei der Implementierung von GaN-Bausteinen wie der MASTERGAN1 im Vergleich zu Silizium?
Obwohl GaN-Bausteine viele Vorteile bieten, erfordern sie oft ein sorgfältigeres Schaltungsdesign. Die höheren Schaltgeschwindigkeiten können zu stärkeren Spannungs- und Stromspitzen führen, was eine optimierte Leiterplattengestaltung (PCB Layout) und eine sorgfältige Auswahl von Gate-Treibern und anderen passiven Komponenten erfordert, um die volle Leistung und Zuverlässigkeit zu gewährleisten. Die MASTERGAN1 in ihrem QFN-31-Gehäuse erleichtert jedoch die Integration.
In welchen Branchen oder Produkten findet die MASTERGAN1 typischerweise Anwendung?
Die MASTERGAN1 findet breite Anwendung in vielen Hochleistungs-Elektroniksegmenten. Dazu gehören unter anderem die Unterhaltungselektronik (z. B. Hochleistungs-Netzteile für Laptops und Server), industrielle Stromversorgungen, elektrische Fahrzeuge (EVs) für Bordladegeräte und Antriebsstränge, erneuerbare Energien (Solarwechselrichter) und Telekommunikationsinfrastruktur.
Wie beeinflusst der niedrige RDS(ON) von 0,15 Ohm die Effizienz und Wärmeentwicklung?
Ein niedriger Einschaltwiderstand (RDS(ON)) ist entscheidend für die Minimierung von Leitungsverlusten. Bei der MASTERGAN1 bedeutet ein RDS(ON) von 0,15 Ohm, dass bei einem Stromfluss von 10 A nur eine geringe Leistung (P = I² R = 10² 0,15 = 15 Watt) in Form von Wärme dissipiert wird, allein durch den Widerstand des Bauteils. Im Vergleich zu Silizium-Bauteilen mit höherem RDS(ON) ist dies eine erhebliche Reduzierung, was zu einer höheren Gesamteffizienz des Systems und einer geringeren Notwendigkeit für aufwendige Kühlsysteme führt.
Ist die MASTERGAN1 für alle Arten von Schaltnetzteil-Topologien geeignet?
Ja, die MASTERGAN1 ist aufgrund ihrer H-Brücken-Konfiguration und der hohen Spannungs- und Stromfähigkeiten für eine Vielzahl von Schaltnetzteil-Topologien geeignet. Dazu gehören unter anderem Halbbrücken-, Vollbrücken-, Push-Pull-, Flyback- und Forward-Wandler. Ihre GaN-Eigenschaften eignen sich besonders gut für Topologien, die von höheren Schaltfrequenzen profitieren, um die Größe von Transformatoren und Speicherelementen zu reduzieren.
Was bedeutet das QFN-31-Gehäuse für die Anwendung und Integration der MASTERGAN1?
Das QFN-31-Gehäuse (Quad Flat No-Lead) ist ein oberflächenmontierbares Gehäuse, das sich durch seine geringe Höhe und kompakte Grundfläche auszeichnet. Es bietet gute elektrische und thermische Leistungseigenschaften durch seine angeformten Lötpads, die direkt auf die Leiterplatte gelötet werden. Für die MASTERGAN1 bedeutet dies, dass sie sich leicht in moderne, platzsparende Designs integrieren lässt, was in vielen Hochleistungsanwendungen, bei denen die Größe eine wichtige Rolle spielt, von großem Vorteil ist.
