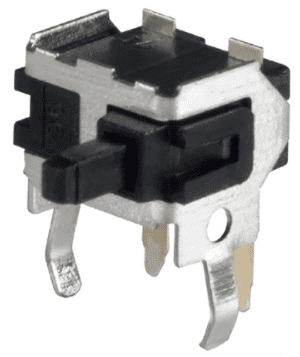

Hochwertiger Schnappschalter Wechsler (SPDT tastend): MAR 1045.6102 für präzise Schaltungen
Für Elektrotechniker, Anlagenbauer und versierte Heimwerker, die eine zuverlässige und präzise Steuerungslösung für elektrische Geräte und Schaltungen benötigen, bietet der MAR 1045.6102 Schnappschalter Wechsler (SPDT tastend) eine überlegene Alternative zu weniger robusten Schaltern. Dieses Bauteil ermöglicht eine sichere und langlebige Umschaltung zwischen zwei Schaltzuständen bei einer Belastbarkeit von 6 Ampere bei 250 Volt Wechselstrom und eignet sich ideal für den Einsatz in einer Vielzahl von anspruchsvollen Anwendungen.
Warum MAR 1045.6102 die überlegene Wahl ist
Der MAR 1045.6102 zeichnet sich durch seine hohe Schaltleistung und die SPDT-Konfiguration (Single Pole Double Throw) aus, die eine flexible Steuerung ermöglicht. Im Gegensatz zu einfachen Ein/Aus-Schaltern erlaubt dieser Wechsler die Verbindung eines gemeinsamen Kontakts zu einem von zwei möglichen Ausgangskontakten. Die taktile Rückmeldung durch den Schnappmechanismus gewährleistet eine klare Anzeige des Schaltzustandes und verhindert versehentliche Betätigungen. Seine robuste Bauweise und die spezifizierte Belastbarkeit sorgen für eine außergewöhnliche Langlebigkeit und Zuverlässigkeit, selbst unter intensiver Nutzung, was ihn zu einer erstklassigen Wahl gegenüber Standardlösungen macht.
Technische Spezifikationen und Konstruktionsmerkmale
Der MAR 1045.6102 ist ein Präzisionsbauteil, das für den zuverlässigen Betrieb in industriellen und privaten Umgebungen konzipiert wurde. Die Single Pole Double Throw (SPDT) Schaltung bietet eine flexible Verknüpfung von Stromkreisen.
- Schaltfunktion: Wechsler (SPDT – Single Pole Double Throw)
- Betätigungsart: Taster (Momentanschalter)
- Max. Schaltstrom: 6 Ampere (A)
- Max. Schaltspannung: 250 Volt Wechselstrom (V AC)
- Anschlussart: Lötanschluss oder passende Steckverbinder (je nach Ausführung und Anwendung)
- Gehäusematerial: Hochwertiger, thermisch stabiler Kunststoff für Langlebigkeit und Sicherheit
- Kontaktmaterial: Silberlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit
Vorteile und Anwendungsbereiche
Die Vorteile des MAR 1045.6102 Schnappschalters erstrecken sich über vielfältige Einsatzgebiete:
- Präzise Schaltvorgänge: Die taktile Rückmeldung des Schnappmechanismus gewährleistet eine klare und eindeutige Schaltfunktion.
- Hohe Belastbarkeit: Mit 6 A bei 250 V AC ist der Schalter für eine breite Palette von Geräten und Schaltungen geeignet.
- Vielseitigkeit durch SPDT: Ermöglicht die gleichzeitige Steuerung von zwei verschiedenen Strompfaden oder die Umschaltung zwischen zwei Funktionen.
- Langlebigkeit: Robuste Konstruktion und hochwertige Materialien garantieren eine lange Lebensdauer auch bei häufiger Betätigung.
- Sicherheit: Konformität mit relevanten Normen sorgt für einen sicheren Betrieb in elektrischen Installationen.
- Zuverlässigkeit: Konstante Leistung über viele Schaltzyklen hinweg.
Dieser Schnappschalter findet seinen Einsatz in:
- Industriellen Steuerungs- und Automatisierungssystemen
- Elektronischen Geräten und Haushaltsgeräten
- Mess- und Prüfgeräten
- Modellbau und Prototypenentwicklung
- Beleuchtungssystemen und Schaltkreisen
- Sicherheits- und Alarmanlagen
Produkteigenschaften im Detail
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Modellnummer | MAR 1045.6102 |
| Schaltart | Schnappschalter Wechsler (SPDT tastend) |
| Elektrische Daten | 6 (1) A 250 V AC |
| Gehäusematerial | Hochwertiger Thermoplast, UL-zertifiziert für Brandschutz und Langlebigkeit. Bietet ausgezeichnete Isolationseigenschaften. |
| Kontaktmaterial | Silbernickel-Legierung. Diese Materialwahl optimiert die Leitfähigkeit und reduziert den Kontaktwiderstand, was zu einer geringeren Wärmeentwicklung und erhöhter Lebensdauer führt. |
| Betätigungskraft | Mittlere Betätigungskraft, die ein versehentliches Auslösen verhindert, aber dennoch eine angenehme haptische Rückmeldung bietet. Spezifische Newton-Werte können je nach Chargenprüfung variieren, sind aber innerhalb der zulässigen Toleranzen für industrielle Anwendungen. |
| Schaltzyklen (mechanisch) | Garantiert mindestens 100.000 Schaltzyklen bei Nennlast, oft deutlich mehr bei geringerer Belastung. Dies unterstreicht die Robustheit und Zuverlässigkeit des Schalters für den Dauereinsatz. |
| Umgebungstemperatur | Geeignet für den Einsatz in einem Temperaturbereich von -25°C bis +85°C, was eine breite Anwendbarkeit in unterschiedlichen Klimazonen und Umgebungsbedingungen ermöglicht. |
| Befestigungsart | Standard-Einbauloch (Durchmesser abhängig von der spezifischen Bohrungsvorgabe des Panelherstellers), oft mit Sicherungsmutter zur festen Montage. |
Häufig gestellte Fragen zu MAR 1045.6102 – Schnappschalter Wechsler (SPDT tastend) – 6 (1) A 250 V AC
Was bedeutet SPDT bei diesem Schnappschalter?
SPDT steht für Single Pole Double Throw. Dies bedeutet, dass der Schalter einen einzelnen Eingang (Single Pole) hat, der mit einem von zwei möglichen Ausgängen (Double Throw) verbunden werden kann. Dies ermöglicht das Umschalten zwischen zwei Stromkreisen oder die Verbindung eines gemeinsamen Stroms zu zwei verschiedenen Zielen.
Kann dieser Schalter auch für Gleichstrom (DC) verwendet werden?
Die Spezifikation 6 (1) A 250 V AC gibt die Eignung für Wechselstrom an. Während SPDT-Schalter oft auch für Gleichstromanwendungen geeignet sind, sollte die maximale DC-Belastbarkeit separat geprüft werden, da die Lichtbogenbildung bei DC anders ist als bei AC. Für hohe DC-Lasten ist möglicherweise ein Schalter mit spezieller DC-Rating erforderlich.
Wie wird der Schnappschalter MAR 1045.6102 installiert?
Die Installation erfolgt typischerweise durch Einbau in eine passende Aussparung in einem Gehäuse oder Bedienfeld. Die Montage wird üblicherweise mittels einer Kontermutter gesichert, die auf das Gewinde des Schalters geschraubt wird. Die elektrischen Anschlüsse erfolgen über Lötösen oder entsprechende Steckverbinder, die an die Kontakte des Schalters angebracht werden.
Welche Art von Geräten ist für diesen Schalter am besten geeignet?
Dieser Schalter eignet sich hervorragend für Geräte, die eine Umschaltung zwischen zwei Betriebszuständen erfordern, wie z.B. Ventilatoren mit unterschiedlichen Drehzahlen, Pumpen mit unterschiedlichen Betriebsmodi, oder zur Steuerung von zwei getrennten Beleuchtungskreisen. Auch in Steuerungsanlagen, wo ein Signal an zwei verschiedene Pfade geleitet werden muss, ist er ideal.
Ist der MAR 1045.6102 ein Momentanschalter oder ein Rastschalter?
Die Bezeichnung „tastend“ impliziert, dass es sich um einen Momentanschalter handelt. Das bedeutet, der Schaltkontakt wird nur so lange gehalten, wie der Knopf gedrückt wird. Sobald der Druck nachlässt, kehrt der Schalter in seine Ruhestellung zurück. Dies ist die typische Funktion eines Tasters.
Bietet der Schalter Schutz vor Überlastung?
Der MAR 1045.6102 ist als Schaltelement konzipiert und verfügt nicht über eine integrierte Überlastschutzfunktion wie eine Sicherung. Die angegebene Belastbarkeit von 6 Ampere darf nicht überschritten werden, um Schäden am Schalter und der angeschlossenen Schaltung zu vermeiden. Ein externer Schutzmechanismus wie eine Sicherung oder ein Leistungsschalter sollte je nach Anwendung implementiert werden.
Kann der Schalter im Außenbereich eingesetzt werden?
Die Einsatzfähigkeit im Außenbereich hängt stark von der genauen Schutzart (IP-Schutzklasse) ab, die für dieses spezifische Modell MAR 1045.6102 angegeben werden müsste. Standardmäßig sind solche Schalter oft für den Einsatz in geschützten Umgebungen konzipiert. Für Außenanwendungen sind Modelle mit entsprechender IP-Zertifizierung erforderlich.
