M4A5 192/96-10VN – Ihr Schlüssel zu komplexen Logikfunktionen
Das M4A5 192/96-10VN ist die ideale Lösung für Entwickler und Ingenieure, die hochkomplexe digitale Schaltungen mit einer großen Anzahl von Logikgattern und Makrozellen realisieren müssen. Wenn Standard-FPGAs oder CPLDs an ihre Grenzen stoßen und eine präzise, konfigurierbare Logik benötigt wird, bietet dieses PLD (Programmable Logic Device) die notwendige Flexibilität und Leistungsfähigkeit. Es richtet sich an Profis in den Bereichen Embedded Systems, Signalverarbeitung, Telekommunikation und Prototyping, die höchste Ansprüche an Funktionalität und Zuverlässigkeit stellen.
Maximale Konfigurierbarkeit und Leistung für anspruchsvolle Designs
Im Kern bietet das M4A5 192/96-10VN eine signifikante Erhöhung der verfügbaren Ressourcen im Vergleich zu einfacheren Logikbausteinen. Mit 192 Makrozellen steht eine robuste Basis für die Implementierung umfangreicher kombinatorischer und sequenzieller Logik zur Verfügung. Die hohe Dichte an Logik ermöglicht die Integration komplexer Funktionen, die sonst mehrere kleinere Bauteile erfordern würden, was zu vereinfachten Schaltungsdesigns, reduzierter Leiterplattengröße und potenziell geringeren Stückkosten führt. Die Betriebstemperaturklasse und die Spannungstoleranz von 4,75 V bis 5,25 V positionieren es zudem als zuverlässige Komponente für eine breite Palette von industriellen und kommerziellen Anwendungen.
Die überlegene Wahl: Warum M4A5 192/96-10VN?
Die Überlegenheit des M4A5 192/96-10VN gegenüber herkömmlichen Logiklösungen und einfacheren PLDs liegt in seiner architektonischen Konzeption und den daraus resultierenden Vorteilen:
- Umfangreiche Logikkapazität: Mit 192 Makrozellen bietet dieses PLD eine erhebliche Kapazität zur Implementierung komplexer Funktionen, was die Integration von Logik auf einem einzigen Chip ermöglicht und die Notwendigkeit mehrerer Bauteile eliminiert.
- Hohe Geschwindigkeitsleistung: Die Angabe „192/96-10VN“ deutet auf spezifische Timing-Parameter hin, die auf schnelle Schaltungsimplementierungen und hohe Taktfrequenzen ausgelegt sind, was für Echtzeitanwendungen unerlässlich ist.
- Robuste Spannungsversorgung: Die Unterstützung eines Spannungsbereichs von 4,75 V bis 5,25 V macht es kompatibel mit vielen etablierten Stromversorgungssystemen in industriellen Umgebungen und erleichtert die Integration in bestehende Designs.
- Vielseitige Makrozellen-Architektur: Die Makrozellen sind darauf ausgelegt, sowohl kombinatorische als auch sequenzielle Logik zu unterstützen und enthalten typischerweise programmierbare Flip-Flops und Logikblöcke, die eine hohe Flexibilität bei der Schaltungsgestaltung bieten.
- Reduzierte Komplexität und Stückliste: Durch die Konsolidierung umfangreicher Logikfunktionen auf einem einzigen PLD können Entwickler die Anzahl der benötigten Komponenten auf der Leiterplatte reduzieren, was zu einer Vereinfachung des Designs, geringeren Montagekosten und potenziell erhöhter Zuverlässigkeit führt.
- Anpassungsfähigkeit an Designänderungen: Als programmierbares Logikgerät ermöglicht das M4A5 192/96-10VN eine einfache Anpassung der Funktionalität nach der Fertigung, was den Entwicklungszyklus beschleunigt und die Kosten für Prototyping und iterative Designverbesserungen senkt.
Detaillierte Spezifikationen und Eigenschaften
Das M4A5 192/96-10VN repräsentiert ein fortschrittliches PLD-Design, das auf die Erfüllung spezifischer technischer Anforderungen zugeschnitten ist. Die Bezeichnung „192/96-10VN“ liefert wichtige Hinweise auf seine Leistungsmerkmale:
| Merkmal | Beschreibung/Wert |
|---|---|
| Typ | Programmable Logic Device (PLD) |
| Makrozellen | 192 |
| Logik-Gatter-Äquivalent (typisch) | Basierend auf der Makrozellen-Architektur, ermöglicht die Implementierung einer Vielzahl von Logikfunktionen. Die genaue Anzahl der Gatter ist abhängig von der Komplexität der implementierten Logik. |
| Betriebsspannung (Vcc) | 4,75 V bis 5,25 V |
| Geschwindigkeitsklasse (typisch) | Die „10“ in der Bezeichnung deutet auf eine bestimmte Geschwindigkeitsklasse hin, die auf schnelle Taktfrequenzen und geringe Signalverzögerungen ausgelegt ist. Spezifische Taktzeiten sind im Datenblatt des Herstellers detailliert. |
| Gehäuse | TQFP-144 (Thin Quad Flat Package) – Bietet eine kompakte Bauform mit vielen Pins (144) für umfangreiche Konnektivität und Signalrouting. |
| Programmierbarkeit | EEPROM-basiert oder durch externe Programmierer, ermöglicht einmalige oder mehrfache Konfiguration der Logikfunktionen. |
| Anwendungsbereiche | Komplexe Logikfunktionen, Zustandsmaschinen, Datapaths, Glue-Logic, Prototyping von digitalen Systemen, Schnittstellenanpassung. |
| Hersteller-Architektur | Der spezifische Hersteller (z.B. Lattice Semiconductor, Cypress Semiconductor/AMD) prägt die interne Architektur der Makrozellen und die Programmiertechnologie, was zu unterschiedlichen Leistungsprofilen und Entwicklungstools führen kann. |
Architektonische Details und Designflexibilität
Die 192 Makrozellen des M4A5 192/96-10VN sind das Rückgrat seiner Leistungsfähigkeit. Jede Makrozelle ist typischerweise als eine Einheit konzipiert, die eine universelle Logikfunktion realisieren kann. Dies beinhaltet oft programmierbare Logik-Arrays (PLAs) oder assoziative Logik-Arrays (ALAs) in Verbindung mit Flip-Flops und Multiplexern. Diese Struktur erlaubt es, sowohl rein kombinatorische Funktionen (z.B. Logik-Gatter wie AND, OR, XOR, NAND, NOR) als auch sequenzielle Funktionen (z.B. Register, Zähler, Zustandsmaschinen) abzubilden. Die Möglichkeit, diese Funktionen über ein internes programmierbares Interconnect-Netzwerk zu verbinden, bietet eine beispiellose Flexibilität im Design.
Die „VN“-Endung in der Modellbezeichnung könnte auf spezifische thermische Eigenschaften oder erweiterte Temperaturbereiche hinweisen, was für Anwendungen in anspruchsvollen Umgebungen von Bedeutung ist. Der TQFP-144-Formfaktor mit seinen 144 Pins bietet eine hohe Anzahl von I/O-Schnittstellen, was für die Anbindung an andere Komponenten und Peripheriegeräte in komplexen Schaltungen unerlässlich ist. Die Pinanzahl ermöglicht zudem ein effizientes Routing auf der Leiterplatte, was die Signalintegrität verbessern und die Komplexität des Layouts reduzieren kann.
Optimierung für industrielle Anwendungen und Embedded Systems
Die Unterstützung einer stabilen Versorgungsspannung von 4,75 V bis 5,25 V ist ein entscheidender Vorteil für viele industrielle Anwendungen, da sie mit weit verbreiteten 5V-Stromversorgungssystemen kompatibel ist. Dies erleichtert die nahtlose Integration in bestehende industrielle Automatisierungs-, Steuerungs- und Überwachungssysteme. Die Zuverlässigkeit, die durch diese Spannungsstabilität gewährleistet wird, ist für kritische Anwendungen, bei denen Ausfallzeiten kostspielig sind, von größter Bedeutung.
Für Embedded-Systeme bietet das M4A5 192/96-10VN die Möglichkeit, komplexe Controller, Datenverarbeitungsmodule oder spezialisierte Schnittstellen auf einem einzigen Chip zu implementieren. Dies reduziert die Komplexität des Gesamtsystems, verringert den Stromverbrauch und spart Platz auf der Leiterplatte – alles wichtige Faktoren bei der Entwicklung kompakter und energieeffizienter eingebetteter Geräte. Die programmierbare Natur des PLDs erlaubt zudem eine schnelle Anpassung an sich ändernde Systemanforderungen, ohne dass eine Hardware-Neugestaltung erforderlich ist.
FAQ – Häufig gestellte Fragen zu M4A5 192/96-10VN – PLDs, 192 Makrozellen, 4,75 … 5,25 V, TQFP-144
Was ist die Hauptanwendung dieses PLDs?
Das M4A5 192/96-10VN ist primär für die Implementierung komplexer digitaler Logikfunktionen konzipiert. Dies umfasst anspruchsvolle Zustandsmaschinen, benutzerdefinierte Controller, digitale Signalverarbeitungsblöcke, Schnittstellenlogik und die Konsolidierung mehrerer einfacherer Logik-ICs zu einem einzigen Baustein. Es eignet sich hervorragend für Prototyping und die Entwicklung von Produkten, die eine hohe Konfigurierbarkeit der digitalen Funktionalität erfordern.
Wie unterscheidet sich dieses PLD von einem FPGA?
PLDs wie das M4A5 sind typischerweise einfacher und kostengünstiger in der Anwendung und bieten eine geringere Dichte an Logikelementen als moderne FPGAs (Field-Programmable Gate Arrays). Während FPGAs oft Millionen von Logikzellen, hochleistungsfähige DSP-Blöcke und dedizierte Speicherkomponenten aufweisen, konzentrieren sich PLDs wie dieses auf die effiziente Implementierung spezifischer, aber umfangreicher Logikfunktionen. Das M4A5 mit seinen 192 Makrozellen bietet eine mittlere bis hohe Dichte, was es für bestimmte komplexe Aufgaben positioniert, ohne die Komplexität und Kosten eines vollwertigen FPGAs zu benötigen.
Ist dieses PLD für Hochfrequenzanwendungen geeignet?
Die „10“ in der Bezeichnung „192/96-10VN“ deutet auf eine bestimmte Geschwindigkeitsklasse hin, die auf relativ hohe Taktfrequenzen ausgelegt ist. Die tatsächliche maximale Betriebsfrequenz hängt von der Komplexität der implementierten Logik und den spezifischen Timing-Anforderungen ab. Für präzise Angaben zur maximalen erreichbaren Taktfrequenz sollten Sie das offizielle Datenblatt des Herstellers konsultieren, das detaillierte Timing-Informationen für verschiedene Logikkonfigurationen liefert.
Welche Programmiersprachen oder Tools werden für die Konfiguration benötigt?
Die Programmierung von PLDs erfolgt in der Regel über Hardware Description Languages (HDLs) wie VHDL oder Verilog. Diese Sprachen werden dann von herstellerspezifischen oder branchenüblichen Software-Tools (z.B. von Lattice Semiconductor oder ähnlichen Anbietern) kompiliert und in eine Konfigurationsdatei umgewandelt, die auf das PLD geladen wird. Für die Programmierung selbst wird ein spezieller Programmieradapter oder ein In-System-Programming (ISP)-Interface benötigt.

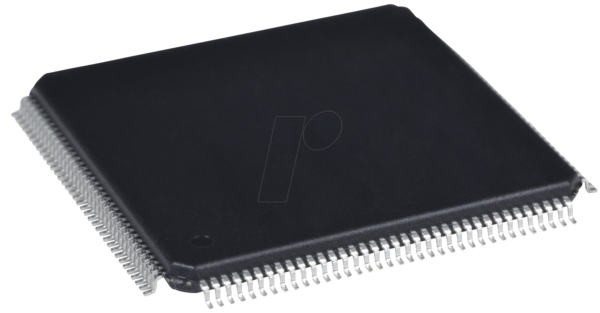

Was bedeutet TQFP-144?
TQFP steht für Thin Quad Flat Package. Dies ist ein Oberflächenmontage-Gehäuse, das eine quadratische Grundform mit Pins auf allen vier Seiten hat. Die „144“ gibt die Anzahl der Pins an. TQFP-Gehäuse sind vergleichsweise dünn und kompakt, was sie für Anwendungen geeignet macht, bei denen der Platz auf der Leiterplatte begrenzt ist. Die hohe Pinanzahl von 144 ermöglicht eine flexible Verdrahtung und Anbindung vieler externer Signale.
Gibt es Einschränkungen hinsichtlich der Komplexität der zu implementierenden Logik?
Ja, die Komplexität der zu implementierenden Logik ist durch die Anzahl der verfügbaren Makrozellen (192) und die Verbindungsressourcen des PLDs begrenzt. Sehr komplexe Designs, die beispielsweise Millionen von Gattern erfordern, sind mit diesem Baustein nicht realisierbar. Für solche Anwendungen sind FPGAs die geeignetere Wahl. Das M4A5 192/96-10VN ist jedoch perfekt für die Umsetzung von mittelgroßen bis komplexen, aber klar definierten Logikaufgaben.
Welche Art von Speichertechnologie wird für die Konfiguration verwendet?
Die Bezeichnung „VN“ könnte auf eine bestimmte Technologie hinweisen, aber generell verwenden PLDs dieser Art entweder EEPROM (Electrically Erasable Programmable Read-Only Memory) oder Flash-Speicher für die Speicherung der Konfigurationsdaten. EEPROM-basierte PLDs können oft nach der ersten Programmierung nicht mehr neu konfiguriert werden (One-Time Programmable – OTP), während Flash-basierte Bausteine eine Mehrfachprogrammierung und damit die Möglichkeit zur Neukonfiguration im Feld oder während der Entwicklung bieten. Die genaue Technologie ist im Datenblatt spezifiziert.
