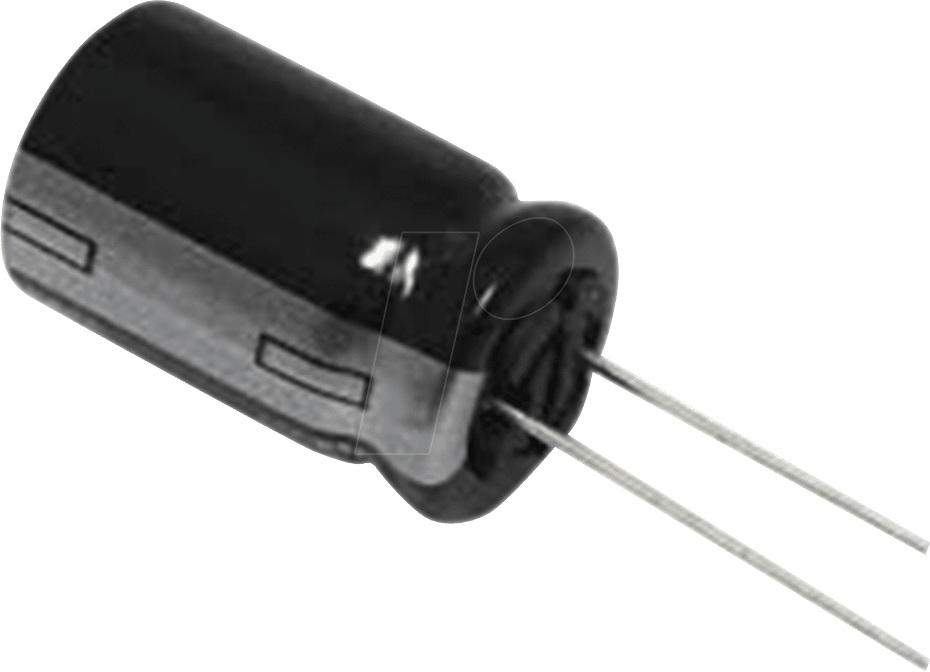

Zuverlässige Energiespeicherung für anspruchsvolle Schaltungen: M-A 22U 50-3 Elko
Für Entwickler, Techniker und Hobbyisten, die eine stabile und langlebige Energiespeicherlösung für ihre Elektronikprojekte benötigen, bietet der M-A 22U 50-3 Elektrolytkondensator (Elko) eine herausragende Leistung. Dieses Bauteil wurde speziell entwickelt, um Schwankungen in der Stromversorgung auszugleichen, als Puffer in Netzteilen zu fungieren und eine konstante Spannungsversorgung für empfindliche Schaltungsteile zu gewährleisten, was ihn zur idealen Wahl für anspruchsvolle Anwendungen macht.
Präzision und Stabilität für Ihre Elektronik
Der M-A 22U 50-3 Elko zeichnet sich durch seine präzise Kapazität von 22 Mikrofarad (uF) und eine Nennspannung von 50 Volt (V) aus. Diese Werte sind sorgfältig kalibriert, um eine optimale Leistung in einer Vielzahl von elektronischen Schaltungen zu erzielen. Die radiale Bauform mit einem Pin-Abstand (RM – Radial Pitch) von 2 Millimetern ermöglicht eine flexible Bestückung auf Leiterplatten und spart wertvollen Platz. Im Vergleich zu weniger spezifizierten oder älteren Kondensatoren bietet dieser Elko eine signifikant verbesserte Zuverlässigkeit und längere Lebensdauer, was Ausfallzeiten minimiert und die Lebensdauer Ihrer Geräte erhöht.
Umfassende Vorteile des M-A 22U 50-3 Elkos
- Hohe Kapazitätsstabilität: Die 22 uF Kapazität bleibt über einen weiten Temperaturbereich konstant, was für die Signalintegrität und die Glättung von Spannungen entscheidend ist.
- Zuverlässige Spannungsfestigkeit: Mit einer Nennspannung von 50 V ist dieser Elko für eine breite Palette von Netzteil- und Verstärkerschaltungen geeignet und bietet ausreichende Sicherheitsreserven.
- Kompakte Bauweise: Der geringe RM von 2 mm ermöglicht eine dichte Bestückung und ist ideal für platzbeschränkte Designs.
- Optimierte Betriebstemperatur: Die Spezifikation von 85°C Betriebstemperatur gewährleistet eine zuverlässige Funktion auch in wärmeren Umgebungen oder bei erhöhter Belastung.
- Lange Lebensdauer: Eine erwartete Lebensdauer von 2000 Stunden bei Nennbedingungen unterstreicht die Robustheit und Langlebigkeit dieses Elektrolytkondensators.
- Präzise Toleranz: Die ±20% Toleranz der Kapazität ist ein Standardwert, der für die meisten allgemeinen Anwendungen im Hobby- und Profibereich völlig ausreichend ist und eine gute Balance zwischen Präzision und Kosten bietet.
Technische Spezifikationen im Detail
Der M-A 22U 50-3 Elko ist ein hochspezialisiertes Bauteil, dessen Eigenschaften auf maximale Leistung und Zuverlässigkeit in anspruchsvollen elektronischen Anwendungen ausgelegt sind. Die Auswahl eines qualitativ hochwertigen Elektrolytkondensators ist entscheidend für die Stabilität, Effizienz und Langlebigkeit jeder Schaltung. Dieser Kondensator erfüllt diese Anforderungen durch seine präzise Fertigung und die Auswahl geeigneter Materialien.
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Elektrolytkondensator (Elko), Radial |
| Kapazität | 22 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Rastermaß (RM) | 2 mm (Millimeter) |
| Max. Betriebstemperatur | 85 °C (Grad Celsius) |
| Erwartete Lebensdauer | 2000 Stunden bei Nennbedingungen |
| Kapazitätstoleranz | ±20% |
| Dielektrisches Material | Aluminium (typisch für Elkos), sorgfältig aufgeraute Anodenfolie zur Erhöhung der spezifischen Kapazität. Die spezifische Wahl des Elektrolyten und der Passivierungsschicht beeinflusst die Langzeitstabilität und den ESR (Equivalent Series Resistance). Für diese Anwendung ist eine Formulierung gewählt, die eine gute Balance zwischen Lebensdauer und elektrischer Performance bietet. |
| Gehäusematerial | Hochwertiges Aluminiumgehäuse mit isolierender Schutzschicht. Die Versiegelung des Gehäuses ist entscheidend, um die Exposition des Elektrolyten gegenüber der Umgebungsluft zu minimieren und so die Lebensdauer zu maximieren und Leckströme zu reduzieren. |
| Anwendungsgebiete | Filterung von Netzspannungen, Energiespeicherung in Netzteilen, Kopplungs- und Entkopplungsschaltungen, Audio-Verstärker, PWM-Steuerungen, allgemeine Pulsweitenmodulation, Glättung von Gleichspannungen in analogen und digitalen Schaltungen. |
Einsatzgebiete und Anwendungsbereiche
Der M-A 22U 50-3 Elko ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen seinen Platz findet. Seine Hauptfunktion besteht darin, elektrische Energie zu speichern und diese bei Bedarf schnell abzugeben. Dies macht ihn unverzichtbar in Netzteilen, wo er unerwünschte Wechselspannungsanteile nach der Gleichrichtung glättet und eine stabile Gleichspannung für die nachfolgenden Schaltungsteile bereitstellt. In Audioverstärkern wird er oft als Koppelkondensator eingesetzt, um Gleichspannungsanteile zu blockieren, während Wechselspannungssignale passieren gelassen werden. Darüber hinaus ist er ideal für Entkopplungsaufgaben in digitalen Schaltungen, wo er schnelle Stromschwankungen ausgleicht und so die Signalintegrität verbessert. Auch in Hobbyprojekten, wie dem Bau eigener Netzgeräte oder der Modifikation bestehender Elektronik, bietet dieser Elko eine zuverlässige und kostengünstige Lösung.
Langlebigkeit und Zuverlässigkeit durch Materialwahl
Die Konstruktion des M-A 22U 50-3 Elkos basiert auf bewährten Technologien der Elektrolytkondensator-Herstellung. Die Anodenfolie aus hochreinem Aluminium ist elektrochemisch oxidiert, um eine dünne Isolierschicht (Dielektrikum) zu bilden. Der Elektrolyt, typischerweise eine leitfähige Flüssigkeit oder ein Feststoff, stellt die Kathode dar und vervollständigt die Kapazitätsbildung. Die sorgfältige Auswahl des Elektrolyten und die Qualität der Anodenfolie sind entscheidend für die Lebensdauer und den Equivalent Series Resistance (ESR) des Kondensators. Eine geringe ESR ist besonders wichtig für Anwendungen, die hohe Ströme schnell schalten müssen, da sie Leistungsverluste und übermäßige Wärmeentwicklung reduziert. Die Spezifikation von 2000 Stunden bei 85°C ist ein Standardindikator für die erwartete Betriebsdauer und zeugt von der Qualität der verwendeten Materialien und des Produktionsprozesses. Diese Langlebigkeit minimiert die Notwendigkeit eines baldigen Austauschs und reduziert Wartungskosten.
FAQ – Häufig gestellte Fragen zu M-A 22U 50-3 – Elko, radial, 22 uF, 50 V, RM 2, 85°C, 2000 h, 20%
Was bedeutet „Elko“ und „radial“?
„Elko“ ist die Kurzform für Elektrolytkondensator. Dies ist eine Art von Kondensator, der einen Elektrolyten zur Erhöhung der Kapazität nutzt. „Radial“ bezieht sich auf die Bauform, bei der die Anschlussdrähte (Pins) an derselben Seite des Bauteils herausgeführt sind, was eine Montage auf Leiterplatten (PCBs) vereinfacht.
Ist der M-A 22U 50-3 Elko für alle Stromversorgungen geeignet?
Der M-A 22U 50-3 Elko ist mit einer Nennspannung von 50 Volt und einer Kapazität von 22 Mikrofarad für viele gängige Stromversorgungen im Niedervoltbereich geeignet, insbesondere dort, wo eine Glättung oder Pufferung erforderlich ist. Es ist jedoch entscheidend, die Anforderungen Ihrer spezifischen Schaltung zu prüfen, um sicherzustellen, dass die Nennspannung und Kapazität ausreichend sind und der Kondensator innerhalb seiner Betriebsgrenzen betrieben wird.
Was bedeutet die Angabe „RM 2“?
„RM“ steht für „Radial Pitch“ oder „Rastermaß“. RM 2 bedeutet, dass der Abstand zwischen den beiden Anschlussdrähten des Kondensators 2 Millimeter beträgt. Dies ist ein wichtiger Parameter für die Bestückung von Leiterplatten, da er sicherstellt, dass der Kondensator physisch auf die vorgesehenen Lötpunkte passt.
Wie wichtig ist die Angabe „85°C“?
Die Angabe „85°C“ bezieht sich auf die maximale Umgebungstemperatur, bei der der Kondensator seine spezifizierte Lebensdauer von 2000 Stunden erreichen kann. Wenn der Kondensator bei höheren Temperaturen betrieben wird, verkürzt sich seine Lebensdauer erheblich. Bei niedrigeren Temperaturen kann die Lebensdauer sogar länger sein. Für die meisten Standardanwendungen ist 85°C eine übliche und ausreichende Spezifikation.
Was bedeutet die Toleranz von ±20%?
Die Toleranz von ±20% gibt an, wie stark die tatsächliche Kapazität des Kondensators von seinem Nennwert (22 µF) abweichen kann. Ein Kondensator mit 22 µF und ±20% Toleranz kann also eine tatsächliche Kapazität zwischen 17,6 µF (22 µF – 20%) und 26,4 µF (22 µF + 20%) haben. Für viele allgemeine Anwendungen ist diese Toleranz akzeptabel, bei sehr präzisen Schaltungen können jedoch Kondensatoren mit engeren Toleranzen erforderlich sein.
Warum ist die Lebensdauer von 2000 Stunden wichtig?
Die Angabe von 2000 Stunden Lebensdauer ist ein wichtiger Indikator für die Zuverlässigkeit und Langlebigkeit des Kondensators unter definierten Betriebsbedingungen (typischerweise bei maximaler Nennspannung und maximaler Nenn-Betriebstemperatur). Sie gibt Ihnen als Anwender eine Vorstellung davon, wie lange Sie mit einer stabilen Leistung des Bauteils rechnen können, bevor seine Eigenschaften signifikant nachlassen. Dies ist besonders relevant für Geräte, die über einen langen Zeitraum ohne Wartung betrieben werden sollen.
Kann ich diesen Elko in Audio-Schaltungen verwenden?
Ja, der M-A 22U 50-3 Elko mit 22 µF und 50 V ist gut für viele Audio-Schaltungen geeignet, insbesondere als Koppelkondensator oder in Netzteilsektionen von Verstärkern. Seine Kapazität ist ausreichend, um tiefe Frequenzen zu übertragen, und die Spannungsfestigkeit ist für die meisten Verstärker-Designs angemessen. Die radiale Bauform erleichtert zudem die Montage auf den oft dicht bestückten Platinen von Audiogeräten.
