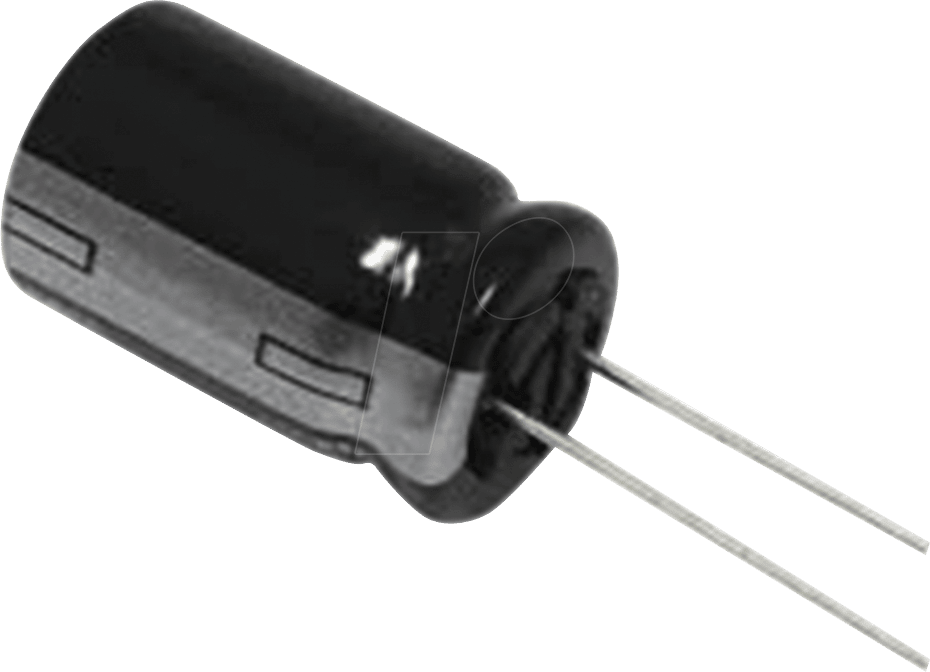

Leistungsstarke Kapazität für anspruchsvolle Schaltungen: M-A 22U 50-2 Elko
Wenn Sie zuverlässige und stabile Energiespeicherlösungen für Ihre elektronischen Projekte benötigen, ist der M-A 22U 50-2 radialer Elektrolytkondensator die ideale Wahl. Dieses Bauteil wurde entwickelt, um Schwankungen in der Stromversorgung auszugleichen und eine gleichmäßige Spannungsversorgung für empfindliche elektronische Komponenten sicherzustellen. Er eignet sich hervorragend für Entwickler, Ingenieure und Hobbyisten, die Wert auf Langlebigkeit und präzise elektrische Eigenschaften legen.
Technische Spezifikationen und Qualitätsmerkmale
Der M-A 22U 50-2 zeichnet sich durch seine spezifischen elektrischen Kennwerte aus, die ihn zu einer herausragenden Komponente für eine Vielzahl von Anwendungen machen. Mit einer Kapazität von 22 Mikrofarad (µF) und einer maximalen Spannungsfestigkeit von 50 Volt (V) bietet er eine solide Grundlage für Anwendungen, die eine moderate Energiespeicherung und -glättung erfordern. Der Rastermaß (RM) von 2,5 mm ermöglicht eine kompakte Bestückung auf Leiterplatten, was besonders in platzkritischen Designs von Vorteil ist.
Die Betriebstemperaturbereich von 85°C und die angegebene Lebensdauer von 2000 Stunden bei Nennlast unterstreichen die Robustheit und Zuverlässigkeit dieses Elektrolytkondensators. Diese Werte sind entscheidend für die langfristige Stabilität und Performance von Schaltungen, insbesondere in Umgebungen, in denen eine kontinuierliche und zuverlässige Funktion unerlässlich ist. Die Toleranz von 20% ist für viele Standardanwendungen völlig ausreichend und bietet ein ausgewogenes Verhältnis zwischen Präzision und Kosten.
Vorteile des M-A 22U 50-2 Elkos
- Hohe Zuverlässigkeit: Ausgelegt für eine Lebensdauer von 2000 Stunden bei 85°C, was eine lange Einsatzdauer in kritischen Anwendungen gewährleistet.
- Präzise Energiespeicherung: Die 22 µF Kapazität ist optimal für die Glättung von Versorgungsspannungen und die Pufferung von Leistungsschwankungen.
- Kompaktes Design: Das RM 2,5 mm Rastermaß ermöglicht eine effiziente Nutzung des Bauraums auf der Leiterplatte.
- Robuste Spannungsfestigkeit: Mit 50 V können eine Vielzahl von Stromversorgungsanforderungen sicher abgedeckt werden.
- Breite Anwendbarkeit: Geeignet für den Einsatz in Netzteilen, Audio-Schaltungen, Filtern und vielen anderen analogen und digitalen Anwendungen.
- Kosteneffizienz: Bietet ein exzellentes Preis-Leistungs-Verhältnis für Anwendungen, bei denen hohe Präzision keine absolute Notwendigkeit darstellt, aber Zuverlässigkeit im Vordergrund steht.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Radialer Elektrolytkondensator |
| Modellnummer | M-A 22U 50-2 |
| Kapazität | 22 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Rastermaß (RM) | 2,5 mm |
| Maximale Betriebstemperatur | 85 °C |
| Garantierte Lebensdauer | 2000 Stunden (bei Nennlast und Nennspannung) |
| Kapazitätstoleranz | ±20% |
| Bauform | Radial, bedrahtet |
| Dielektrikum | Aluminium (Standard für Elkos) |
| Anodenmaterial | Aluminium |
| Kathodenmaterial | Elektrolyt (flüssig oder fest) |
| ESR (Equivalent Series Resistance) | Typisch moderat für diesen Typ von Elko, für Standardanwendungen optimiert. Genaue Werte variieren je nach Hersteller und Charge. |
| Leckstrom | Innerhalb der zulässigen Normen für Elektrolytkondensatoren dieser Größe und Spannung. |
| Einsatzgebiete | Stromversorgungen, Siebung, Filterung, Kopplung, Entkopplung, Audio-Anwendungen. |
Einsatzmöglichkeiten und technische Überlegungen
Der M-A 22U 50-2 ist eine bewährte Komponente für eine Vielzahl von Elektronikanwendungen, wo eine zuverlässige Energiespeicherung und Spannungsglättung entscheidend ist. Seine Spezifikationen machen ihn besonders geeignet für den Einsatz in Schaltnetzteilen zur Filterung der Ausgangsspannung, in Audiogeräten zur Entkopplung von Signalen und zur Verbesserung der Klangqualität, sowie in allgemeinen Steuerungs- und Regelungstechnik.
Bei der Auswahl eines Elektrolytkondensators sind mehrere Faktoren zu berücksichtigen. Die Nennspannung muss stets höher sein als die im Schaltungsdesign anliegende Spannung, um Ausfälle durch Überspannung zu vermeiden. Die Kapazität bestimmt die Menge der gespeicherten Energie und die Effektivität der Filterung. Das Rastermaß ist für die physische Integration auf der Leiterplatte wichtig, während die zulässige Betriebstemperatur und die Lebensdauer die Robustheit und Langlebigkeit des Geräts beeinflussen.
Die Toleranz von 20% bei diesem Modell ist typisch für Standard-Elektrolytkondensatoren und bietet eine ausreichende Genauigkeit für die meisten nicht-kritischen Anwendungen. Für hochpräzise Filter oder Zeitsteuerungen könnten Kondensatoren mit engerer Toleranz erforderlich sein. Die ESR (Equivalent Series Resistance) ist ein weiterer wichtiger Parameter, der die Effizienz des Kondensators bei hohen Frequenzen beeinflusst. Für Anwendungen mit hoher Strombelastung oder Frequenz sind Elkos mit niedriger ESR zu bevorzugen. Der M-A 22U 50-2 ist jedoch für seine vorgesehene Anwendungsklasse optimiert.
FAQ – Häufig gestellte Fragen zu M-A 22U 50-2 – Elko, radial, 22 uF, 50 V, RM 2,5, 85°C, 2000 h, 20%
Was bedeutet „radial“ bei einem Kondensator?
Radial bedeutet, dass die Anschlüsse (Beinchen) des Kondensators auf einer Seite des Gehäuses herausragen, parallel zueinander angeordnet sind. Dies ermöglicht die Montage auf einer Leiterplatte durch gesteckte Löcher.
Kann ich den M-A 22U 50-2 für eine Anwendung mit höherer Spannung als 50 V verwenden?
Nein, das ist nicht ratsam. Die Nennspannung von 50 V gibt die maximale sichere Betriebsspannung an. Eine Überschreitung kann zu einem Ausfall des Kondensators, Beschädigung der umliegenden Komponenten oder sogar zu einer Brandgefahr führen.
Was bedeutet die angegebene Lebensdauer von 2000 Stunden?
Diese Angabe bezieht sich auf die erwartete Betriebsdauer unter definierten Bedingungen (typischerweise bei maximaler Nennspannung und maximaler Betriebstemperatur), nach der die Kapazität des Kondensators um einen bestimmten Prozentsatz abgenommen hat, ohne dass er ausfällt. Längere Lebensdauer bedeutet höhere Zuverlässigkeit über die Zeit.
Ist die 20%ige Toleranz für meine Anwendung ausreichend?
Für die meisten allgemeinen Anwendungen wie Spannungsglättung, Filterung von Netzteilen oder Entkopplung ist eine Toleranz von 20% in der Regel ausreichend. Bei präzisen Zeitmessschaltungen, Oszillatoren oder Frequenzfiltern könnten Kondensatoren mit engeren Toleranzen (z.B. 5% oder 10%) besser geeignet sein.
Was ist der Unterschied zwischen einem Elektrolytkondensator und einem Keramikkondensator?
Elektrolytkondensatoren (Elkos) bieten in der Regel höhere Kapazitätswerte bei kleinerer Baugröße und sind kostengünstiger für hohe Kapazitäten. Sie haben jedoch oft eine höhere ESR und eine geringere Lebensdauer als Keramikkondensatoren, und ihre Kapazität kann stärker temperaturabhängig sein. Keramikkondensatoren sind stabiler, haben eine geringere ESR und sind oft besser für Hochfrequenzanwendungen geeignet, erreichen aber nicht die Kapazitätsdichten von Elkos.
Wie beeinflusst das Rastermaß (RM) die Montage?
Das Rastermaß (in diesem Fall 2,5 mm) gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte an. Ein kleineres Rastermaß ermöglicht eine dichtere Bestückung von Bauteilen auf einer Leiterplatte und ist besonders vorteilhaft in platzkritischen Designs.
Welche Art von Anwendungen sind für den M-A 22U 50-2 besonders geeignet?
Der M-A 22U 50-2 eignet sich hervorragend für die Glättung von Gleichspannungen in Netzteilen, zur Pufferung von Stromversorgungsspitzen, in Audio-Frequenzweichen zur Kopplung von Verstärkerstufen, in allgemeinen Filterkreisen und überall dort, wo eine moderate Kapazität zur Stabilisierung von Spannungen benötigt wird.
