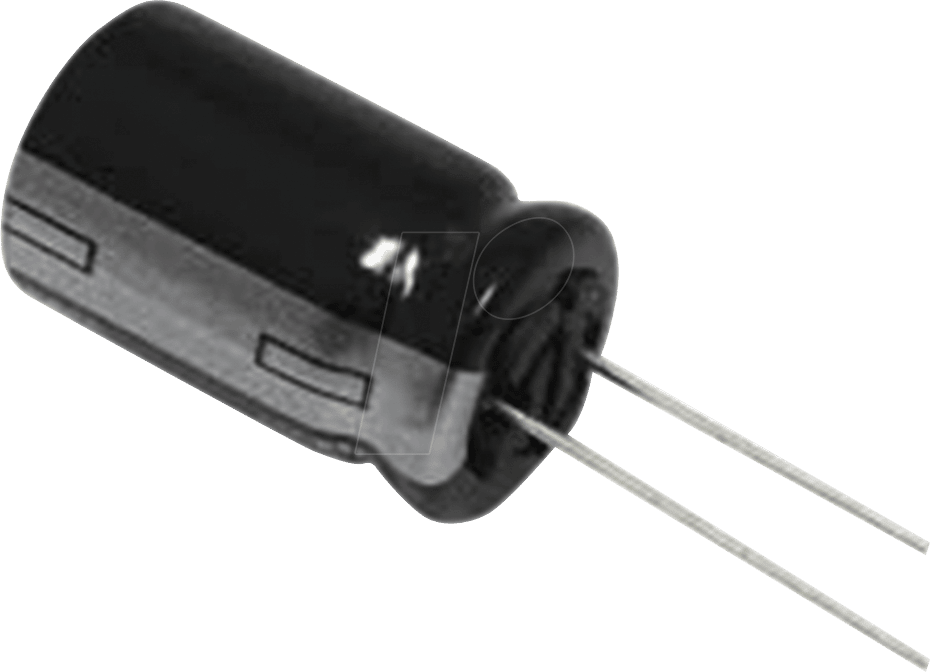

M-A 22U 35: Präzise Leistung für anspruchsvolle Schaltungen
Benötigen Sie einen zuverlässigen Elektrolytkondensator, der eine konstante Kapazität unter wechselnden Bedingungen liefert? Der M-A 22U 35 ist die ideale Lösung für Elektronikentwickler, Hobbyisten und Ingenieure, die Wert auf Stabilität und Langlebigkeit in ihren Schaltungen legen. Er adressiert das Problem der Energiespeicherung und Glättung in Gleichspannungsschaltungen, wo Schwankungen die Performance beeinträchtigen können.
Kernkompetenzen und technische Überlegenheit
Der M-A 22U 35 setzt sich von generischen Kondensatoren durch seine spezifischen Leistungsparameter ab. Mit einer Kapazität von 22 µF und einer Nennspannung von 35 V bietet er eine präzise Abstimmung für eine Vielzahl von Anwendungen. Der Rastermaß (RM) von 2 mm ermöglicht eine dichte Bestückung auf Leiterplatten, während die Betriebstemperatur von 85°C und eine Lebensdauer von 2000 Stunden bei voller Last seine Robustheit und Zuverlässigkeit unterstreichen. Die Toleranz von ±20% ist für viele Standardanwendungen völlig ausreichend und bietet ein exzellentes Preis-Leistungs-Verhältnis.
Vorteile des M-A 22U 35 – Elko, radial
- Zuverlässige Energiespeicherung: Bietet eine stabile Kapazität von 22 µF zur Pufferung von Spannungsspitzen und zur Glättung von Wechselspannungsanteilen in Gleichrichterschaltungen.
- Hohe Spannungsfestigkeit: Mit 35 V Nennspannung ist er für ein breites Spektrum an Stromversorgungsdesigns geeignet und bietet ausreichend Spielraum für dynamische Lastwechsel.
- Kompakte Bauweise: Das Rastermaß von 2 mm ermöglicht eine effiziente Raumnutzung auf Leiterplatten und unterstützt die Entwicklung kompakter elektronischer Geräte.
- Ausgezeichnete Temperaturbeständigkeit: Die zulässige Betriebstemperatur von 85°C gewährleistet eine zuverlässige Funktion auch in Umgebungen mit erhöhter Wärmeentwicklung.
- Langlebige Leistung: Eine spezifizierte Lebensdauer von 2000 Stunden bei voller Belastung steht für seine Robustheit und minimiert das Risiko von Ausfällen in Langzeitanwendungen.
- Kosteneffiziente Lösung: Die ±20% Toleranz ist für viele typische Anwendungen, wie Netzteilfilterung oder Audioentkopplung, mehr als ausreichend und bietet eine kostengünstige Option.
- Radialer Anschluss: Die radialen Anschlussdrähte vereinfachen die Montage auf Platinen und ermöglichen eine flexible Platzierung im Schaltungsdesign.
Detaillierte Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Elektrolytkondensator (Elko), radial |
| Kapazität | 22 µF (Mikrofarad) |
| Nennspannung | 35 V (Volt) |
| Rastermaß (RM) | 2 mm |
| Max. Betriebstemperatur | 85°C (Grad Celsius) |
| Lebensdauer (bei max. Temp. & Spannung) | 2000 h (Stunden) |
| Kapazitätstoleranz | ±20% |
| Gehäusematerial | Hochwertiger Aluminium-Elektrolyt mit dielektrischer Aluminiumoxid-Schicht. Das Gehäuse ist typischerweise aus Aluminium gefertigt, versiegelt mit einer Gummidichtung, die für die thermische und mechanische Stabilität sorgt. |
| Anschlussdrähte | Verzinntes Kupfer für gute Lötbarkeit und Korrosionsbeständigkeit. |
| Einsatzgebiete | Netzteile, Audio-Entkopplung, Filteranwendungen, allgemeine DC-Pufferung, Hobbyelektronik. |
Fundamentale Funktionsweise von Elektrolytkondensatoren
Elektrolytkondensatoren, auch Elkos genannt, sind polarisierte Kondensatoren, die eine sehr hohe Kapazität pro Volumeneinheit bieten. Sie bestehen im Wesentlichen aus zwei leitenden Elektroden, die durch einen Elektrolyten getrennt sind. Bei radialen Elkos sind die Anschlüsse auf derselben Seite des zylindrischen Gehäuses angebracht. Die positive Elektrode ist typischerweise eine metallisierte Folie (oft Aluminium), die eine isolierende Oxidschicht bildet, welche als Dielektrikum fungiert. Der Elektrolyt, der mit der negativen Elektrode in Kontakt steht, dient als zweite Elektrode. Die spezifische Kapazität eines Elkos hängt stark von der Oberfläche der metallisierten Folie und der Dicke der Oxidschicht ab. Die Nennspannung gibt die maximale Spannung an, die der Kondensator sicher vertragen kann, ohne dass das Dielektrikum durchschlägt. Die Betriebstemperatur und die angegebene Lebensdauer sind kritische Parameter für die Langzeitzuverlässigkeit und die Beständigkeit gegen Degradation.
Anwendungsbereiche und technische Synergien
Der M-A 22U 35 – Elko mit seinen 22 µF und 35 V findet breite Anwendung in diversen elektronischen Schaltungen. In Netzteilen, insbesondere nach Gleichrichterschaltungen, dient er als Glättungskondensator, um die Welligkeit der Ausgangsspannung zu minimieren und eine stabilere Gleichspannung für nachfolgende Schaltungsteile bereitzustellen. In Audiogeräten wird er häufig zur Entkopplung von Signalwegen eingesetzt, um unerwünschte niederfrequente Geräusche oder Brummen zu reduzieren und die Klangqualität zu verbessern. Auch in Hobbyprojekten und Prototypen ist dieser Elko ein verlässlicher Baustein für Stromversorgungsfilterung oder zur Energiespeicherung in Transienten.
Qualitätsmerkmale und Materialwissenschaft
Die Zuverlässigkeit des M-A 22U 35 basiert auf der sorgfältigen Auswahl der Materialien und der präzisen Fertigung. Die verwendete Aluminiumfolie wird elektrochemisch so behandelt, dass eine extrem dünne, aber hochwirksame Aluminiumoxidschicht entsteht. Diese Oxidschicht, die nur wenige Nanometer dick sein kann, fungiert als Dielektrikum und ist entscheidend für die hohe Kapazität des Kondensators. Der Elektrolyt, oft auf Basis von Ethylenoxid-Derivaten, ermöglicht eine gute Leitfähigkeit und stabilisiert die Oxidschicht. Die Gehäusekonstruktion aus robustem Aluminium schützt die internen Komponenten und die Gummidichtung verhindert das Austrocknen des Elektrolyten und schützt vor Umwelteinflüssen. Die verzinnten Kupferanschlüsse gewährleisten eine hervorragende Lötbarkeit und Korrosionsbeständigkeit, was für die langfristige Integrität der Verbindung auf der Leiterplatte unerlässlich ist.
Haltbarkeit und Lebensdauerprognose
Die Angabe von 2000 Stunden Lebensdauer bei 85°C Betriebstemperatur und voller Nennspannung ist ein standardisierter Indikator für die Haltbarkeit von Elektrolytkondensatoren. Diese Spezifikation ermöglicht es Ingenieuren, die erwartete Lebensdauer des Kondensators in ihrer spezifischen Anwendung abzuschätzen. Es ist wichtig zu verstehen, dass die Lebensdauer eines Elkos exponentiell mit der Reduzierung der Betriebstemperatur und der angelegten Spannung zunimmt. Das bedeutet, dass bei niedrigeren Temperaturen oder unterhalb der Nennspannung die Lebensdauer deutlich über die 2000 Stunden hinausgehen kann. Die Degradation von Elektrolytkondensatoren ist ein gradueller Prozess, der sich primär durch eine Zunahme des äquivalenten Serienwiderstands (ESR) und eine Abnahme der Kapazität äußert.
Technische Herausforderungen und Lösungsansätze
Eine der technischen Herausforderungen bei der Verwendung von Elektrolytkondensatoren ist ihre Polarität. Eine Verpolung des M-A 22U 35 – Elko kann zu einer schnellen Erwärmung, einem Austreten des Elektrolyten und im schlimmsten Fall zu einer Zerstörung des Kondensators führen. Daher ist die korrekte Einbaulage auf der Leiterplatte zwingend erforderlich. Des Weiteren ist die Toleranz von ±20% für einige hochpräzise Anwendungen möglicherweise nicht ausreichend. In solchen Fällen müssten Elkos mit engerer Toleranz oder alternative Kondensatortypen (z.B. Folienkondensatoren) in Betracht gezogen werden. Die Alterung, sprich die Zunahme von ESR und Abnahme der Kapazität über die Zeit, ist ebenfalls ein zu berücksichtigender Faktor bei der Langzeitplanung von Schaltungen.
FAQ – Häufig gestellte Fragen zu M-A 22U 35 – Elko, radial, 22 uF, 35 V, RM 2, 85°C, 2000 h, 20%
Was bedeutet die Bezeichnung „Elko, radial“?
„Elko“ ist die Kurzform für Elektrolytkondensator. „Radial“ bezieht sich auf die Bauform, bei der die beiden Anschlussdrähte parallel zum Gehäuse aus einer Seite herausgeführt sind, im Gegensatz zu axialen Kondensatoren, bei denen die Drähte an gegenüberliegenden Enden des Gehäuses angebracht sind.
Ist der M-A 22U 35 für alle Anwendungen geeignet?
Der M-A 22U 35 ist für eine Vielzahl von Anwendungen im Bereich der Gleichspannungselektronik, wie Netzteilfilterung, Signalentkopplung und allgemeine Pufferung, gut geeignet. Für sehr hochfrequente Anwendungen, Schaltungen mit extremen Temperaturanforderungen oder Anwendungen, die eine sehr enge Kapazitätstoleranz erfordern, sollten spezialisierte Kondensatortypen in Betracht gezogen werden.
Was passiert, wenn die Nennspannung von 35 V überschritten wird?
Das Überschreiten der Nennspannung von 35 V kann zu einer Beschädigung des Dielektrikums führen. Dies kann sich in Form von erhöhter Leckstromstärke, Erwärmung, einem Austreten des Elektrolyten oder sogar einer Zerstörung des Kondensators äußern. Es wird dringend empfohlen, die Nennspannung nicht zu überschreiten, um eine sichere und zuverlässige Funktion zu gewährleisten.
Wie wichtig ist die Betriebstemperatur von 85°C?
Die Betriebstemperatur von 85°C ist die maximale Temperatur, bei der der Kondensator seine spezifizierten Leistungsparameter über die angegebene Lebensdauer von 2000 Stunden beibehält. Wird der Kondensator dauerhaft höheren Temperaturen ausgesetzt, verkürzt sich seine Lebensdauer signifikant. Daher sollte die thermische Auslegung der Schaltung die Betriebstemperatur berücksichtigen.
Kann der M-A 22U 35 verpolt angeschlossen werden?
Nein, Elektrolytkondensatoren sind polarisiert. Der M-A 22U 35 muss zwingend korrekt an die Spannungsquelle angeschlossen werden, wobei die positive Seite des Kondensators mit dem positiven Pol der Spannung und die negative Seite mit dem negativen Pol verbunden werden muss. Eine Verpolung führt zur Zerstörung des Kondensators.
Was bedeutet die Kapazitätstoleranz von ±20%?
Eine Kapazitätstoleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators vom Nennwert von 22 µF um bis zu 20 % nach oben oder unten abweichen kann. Für viele Standardanwendungen ist diese Toleranz akzeptabel, jedoch gibt es Schaltungen, die eine präzisere Kapazität erfordern.
Was sind die Hauptanwendungsbereiche dieses Kondensators?
Typische Anwendungsbereiche sind die Glättung von Ausgangsspannungen in Netzteilen, die Entkopplung von Gleichspannungsversorgungen in analogen und digitalen Schaltungen, sowie in Audioanwendungen zur Filterung und Signalentkopplung. Er ist auch ein gängiger Baustein in Hobbyelektronik und Prototypen.
