Zuverlässige Energiespeicherung für anspruchsvolle Elektronikanwendungen: M-A 10U 16-3 Elko
Für Entwickler und Techniker, die stabile und langlebige Energiespeicherlösungen für ihre Projekte benötigen, ist der M-A 10U 16-3 Elko die ideale Wahl. Dieses Bauteil ermöglicht die Glättung von Gleichspannungen, die Entkopplung von Stromversorgungen und die effiziente Speicherung elektrischer Energie in einer Vielzahl von Schaltungen. Seine Robustheit und die definierten elektrischen Parameter machen ihn zur überlegenen Alternative gegenüber minderwertigen oder weniger spezifizierten Kondensatoren.
Herausragende Eigenschaften des M-A 10U 16-3 Elkos
Der M-A 10U 16-3 Elko zeichnet sich durch seine präzise Kapazitätswahl, seine hohe Spannungsfestigkeit und seine ausgelegte Lebensdauer aus. Diese Eigenschaften sind entscheidend für die Zuverlässigkeit und Performance elektronischer Geräte, von kleinen Steuergeräten bis hin zu komplexen Leistungselektroniksystemen.
- Präzise Kapazität: Mit einer Nennkapazität von 10 µF (Mikrofarad) bietet dieser Elektrolytkondensator die exakte Speicherkapazität für zahlreiche Filter- und Entkopplungsanwendungen, wo Standardwerte nicht ausreichen.
- Zuverlässige Spannungsfestigkeit: Die zulässige Betriebsspannung von 16 V DC ist präzise spezifiziert und gewährleistet einen sicheren Betrieb in den meisten gängigen Niederspannungsanwendungen, was das Risiko von Ausfällen minimiert.
- Optimale Rastermaße: Das Anschlussraster von 2,5 mm ermöglicht eine dichte Bestückung auf Leiterplatten und ist kompatibel mit einer breiten Palette von Standardplatinenlayouts, was die Integration vereinfacht.
- Erweiterter Temperaturbereich: Die Betriebstemperatur von bis zu 85°C erlaubt den Einsatz in Umgebungen mit erhöhter Umgebungstemperatur oder durch die Bauteilerwärmung entstehenden Bedingungen, ohne die Leistungsfähigkeit zu beeinträchtigen.
- Langfristige Lebensdauer: Mit einer garantierten Lebensdauer von 2000 Stunden bei Nennbedingungen beweist dieser Elko seine Langlebigkeit und minimiert die Notwendigkeit von Wartung oder Austausch über die Zeit.
- Definierte Toleranz: Die Kapazitätstoleranz von ±20% ist für viele Anwendungen ausreichend und bietet ein gutes Gleichgewicht zwischen Präzision und Kosten, während sie gleichzeitig eine vorhersagbare Leistung gewährleistet.
Technische Spezifikationen im Detail
Die detaillierte Betrachtung der technischen Spezifikationen verdeutlicht die überlegene Konstruktion und die Anwendungsbreite des M-A 10U 16-3 Elkos. Diese Werte sind nicht willkürlich gewählt, sondern Ergebnis sorgfältiger Materialauswahl und Produktionsprozesse, die auf maximale Leistung und Zuverlässigkeit abzielen.
Elektrolytkondensator-Konstruktion

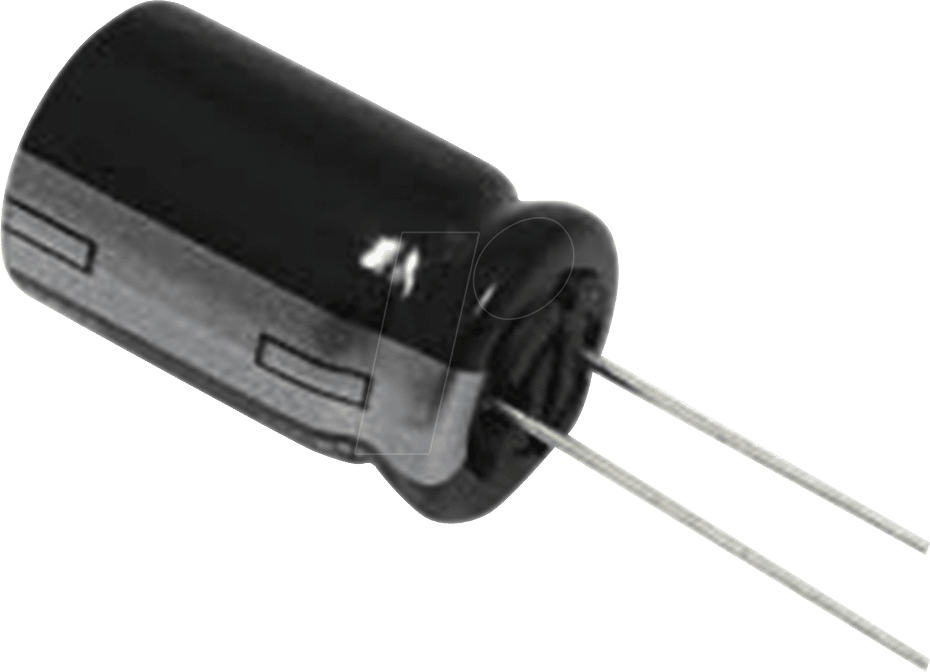

Der M-A 10U 16-3 ist ein radialer Elektrolytkondensator, der für seine Effizienz bei der Energiespeicherung und Filterung bekannt ist. Die Wahl eines Elektrolytkondensators bietet hierbei Vorteile gegenüber anderen Kondensatortypen, insbesondere in Bezug auf das Verhältnis von Kapazität zu Volumen und Kosten. Die radialen Anschlüsse erlauben eine einfache Montage auf Leiterplatten.
Kapazitätswerte und ihre Bedeutung
Die Nennkapazität von 10 µF ist ein kritischer Parameter für viele Anwendungen. Sie bestimmt, wie viel elektrische Ladung der Kondensator unter einer bestimmten Spannung speichern kann. Dies ist essenziell für die Glättung von Schwankungen in Gleichspannungsversorgungen (z.B. nach einem Gleichrichter) oder zur Stabilisierung von Spannungsniveaus in digitalen und analogen Schaltungen. Eine präzise Kapazität stellt sicher, dass die Schaltung wie vorgesehen funktioniert.
Betriebsspannung und Sicherheit
Mit einer zulässigen Betriebsspannung von 16 V DC ist dieser Elko für eine breite Palette von Niederspannungsanwendungen konzipiert. Es ist wichtig, diese Grenze nicht zu überschreiten, um ein Durchschlagen des Dielektrikums und damit einen Defekt des Kondensators zu vermeiden. Die 16V-Spezifikation bietet einen guten Puffer für typische 5V-, 12V- oder auch 15V-Systeme.
Rastermaß und Layout-Effizienz
Das Anschlussraster von 2,5 mm ist ein Standardmaß, das eine effiziente Bestückung von Leiterplatten ermöglicht. Ein kleineres Rastermaß bedeutet, dass mehr Komponenten auf derselben Fläche platziert werden können, was besonders in platzbeschränkten Designs von Vorteil ist. Dieses Maß ist weit verbreitet und gewährleistet eine gute Kompatibilität mit den meisten Leiterplatten-Designs und automatisierten Bestückungsprozessen.
Temperaturbeständigkeit und Umgebungsbedingungen
Die angegebene Betriebstemperatur von bis zu 85°C ist ein wichtiger Indikator für die Robustheit des Kondensators. Viele elektronische Bauteile erwärmen sich während des Betriebs. Ein Elko, der für 85°C ausgelegt ist, behält seine elektrischen Eigenschaften auch unter diesen Bedingungen bei. Dies ist entscheidend für die Zuverlässigkeit in Geräten, die in nicht klimatisierten Umgebungen betrieben werden oder bei denen die Bauteile nahe beieinanderliegen.
Lebensdauer und Zuverlässigkeit
Die angegebene Lebensdauer von 2000 Stunden bei Nennbedingungen (oft bei maximaler Spannung und Temperatur) ist ein Qualitätsmerkmal. Diese Angabe gibt Auskunft über die erwartete Betriebszeit, bevor die Kapazität signifikant abnimmt oder andere Leistungsparameter sich verschlechtern. Eine höhere Lebensdauer bedeutet geringere Ausfallraten und höhere Wartungsintervalle für das Endprodukt.
Kapazitätstoleranz und ihre Auswirkungen
Eine Toleranz von ±20% ist für viele Standardanwendungen absolut ausreichend. Sie gibt den zulässigen Bereich an, in dem die tatsächliche Kapazität des Kondensators von seinem Nennwert abweichen kann. In sehr präzisen Timing-Schaltungen oder Resonanzkreisen könnten Kondensatoren mit engeren Toleranzen erforderlich sein, aber für die meisten Glättungs- und Entkopplungsaufgaben bietet diese Toleranz ein optimales Preis-Leistungs-Verhältnis.
Einsatzgebiete und Anwendungsbereiche
Der M-A 10U 16-3 Elko ist ein universell einsetzbares Bauteil, dessen Spezifikationen ihn für eine breite Palette von Elektronikanwendungen qualifizieren.
- Netzteil- und Leistungselektronik: Zur Glättung von Gleichspannungen nach der Gleichrichtung in Netzteilen für Computer, Haushaltsgeräte und industrielle Steuerungen.
- Audio- und Signalverarbeitung: Als Koppelkondensator zur Blockierung von Gleichspannungsanteilen und zur Durchleitung von Audiosignalen, zur Verbesserung der Klangqualität.
- Schaltnetzteile und DC/DC-Wandler: Zur Filterung von Ausgangsspannungen und zur Entkopplung von Eingangsstufen zur Minimierung von Rauschen und Schaltspitzen.
- Steuerungstechnik und Industrieautomation: In Steuerungsplatinen, SPS-Systemen und Sensorik zur Stabilisierung von Versorgungspannungen und zur Filterung von Störsignalen.
- Hobby- und Prototypenentwicklung: Für Bastler und Entwickler, die zuverlässige und gut spezifizierte Komponenten für ihre Schaltungen benötigen.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Produkttyp | Elektrolytkondensator, radial |
| Nennkapazität | 10 µF (Mikrofarad) – Präzise für Filter- und Entkopplungsaufgaben. |
| Nennspannung | 16 V DC – Sicherer Betrieb in gängigen Niederspannungsanwendungen. |
| Anschlussraster (RM) | 2,5 mm – Ermöglicht dichte Bestückung und gute Layout-Flexibilität. |
| Max. Betriebstemperatur | 85°C – Zuverlässiger Betrieb auch bei erhöhter Umgebungstemperatur. |
| Lebensdauer | 2000 Stunden – Bietet eine hohe Langlebigkeit und minimiert Ausfallrisiken. |
| Kapazitätstoleranz | ±20% – Gutes Verhältnis von Präzision und Kosten für Standardanwendungen. |
| Anschlusstyp | Radial (2 Anschlüsse, achsparallel) – Einfache Montage auf Leiterplatten. |
| Dielektrikum | Aluminium-Elektrolyt – Standard für hohe Kapazitätswerte in kompakter Bauform. |
FAQ – Häufig gestellte Fragen zu M-A 10U 16-3 – Elko, radial, 10 uF, 16 V, RM 2,5, 85°C, 2000 h, 20%
Kann der M-A 10U 16-3 Elko in Schaltungen mit höherer Spannung als 16V eingesetzt werden?
Nein, die maximale zulässige Betriebsspannung beträgt 16 V DC. Der Einsatz in Schaltungen mit höherer Spannung führt zu einer Überschreitung der Spezifikationen und kann den Kondensator zerstören.
Was bedeutet „radial“ bei diesem Elko?
„Radial“ bezieht sich auf die Bauform des Kondensators, bei der die beiden Anschlüsse parallel zueinander aus einer Seite des Zylinders herausragen. Dies unterscheidet ihn von axialen Elkos, bei denen die Anschlüsse an gegenüberliegenden Enden des Gehäuses angebracht sind.
Ist die Kapazitätstoleranz von ±20% für alle Anwendungen ausreichend?
Für die meisten Anwendungen, wie Glättung von Gleichspannungen oder allgemeine Entkopplung, ist eine Toleranz von ±20% völlig ausreichend. Für sehr präzise Timer-Schaltungen oder Oszillator-Schaltungen, bei denen genaue Zeitkonstanten kritisch sind, könnten Kondensatoren mit engeren Toleranzen (z.B. ±10% oder ±5%) bevorzugt werden.
Wie beeinflusst die Betriebstemperatur die Lebensdauer des Elkos?
Die angegebene Lebensdauer von 2000 Stunden gilt typischerweise für die maximalen Betriebsbedingungen, einschließlich der Nennspannung und der maximalen Betriebstemperatur (hier 85°C). Bei niedrigeren Temperaturen und Spannungen kann die Lebensdauer des Elkos signifikant länger sein.
Warum ist das Anschlussraster von 2,5 mm wichtig?
Ein standardisiertes Anschlussraster wie 2,5 mm erleichtert die Integration des Bauteils in Schaltungen. Es ermöglicht eine effiziente Bestückung von Leiterplatten, sowohl manuell als auch automatisiert, und ist kompatibel mit vielen gängigen Platinenlayouts und Bestückungswerkzeugen.
Welche Art von Anwendungen sind für die Lebensdauer von 2000 Stunden typisch?
Eine Lebensdauer von 2000 Stunden bei 85°C ist eine gängige Spezifikation für viele Standard-Elektrolytkondensatoren, die für den Einsatz in Geräten mit moderater Betriebszeit pro Tag ausgelegt sind. Dies umfasst typischerweise Haushaltsgeräte, Unterhaltungselektronik und viele industrielle Steuerungen.
Kann ich diesen Elko als Ersatz für einen Elko mit anderer Kapazität oder Spannung verwenden?
Sie können diesen Elko als Ersatz verwenden, wenn seine Spezifikationen (Kapazität, Spannung, Temperatur) entweder gleich oder höher sind als die des ursprünglichen Kondensators. Eine höhere Kapazität kann in der Regel verwendet werden, eine höhere Spannung ist zwingend erforderlich. Eine niedrigere Kapazität oder Spannung ist nicht als direkter Ersatz geeignet, da dies die Schaltungsfunktion beeinträchtigen oder zu einem Ausfall führen kann.
