M 48T02 B15 – TIMEKEEPER® SRAM, 16 Kb (2 K x 8), 4.75…5.5 V, PCDIP24: Zuverlässigkeit für zeitkritische Anwendungen
Der M 48T02 B15 TIMEKEEPER® SRAM ist die ideale Lösung für Entwickler und Ingenieure, die eine hochzuverlässige und integrierte Zeitgeberschaltung für speicherbasierte Systeme benötigen. Dieses Bauteil löst das Problem der Notwendigkeit einer separaten Echtzeituhr (RTC) sowie eines entsprechenden Speichers und vereinfacht so das Design komplexer Elektronik, insbesondere in Umgebungen, die eine präzise Zeitmessung und Datenpersistenz erfordern, selbst bei Stromausfall.
Die Überlegenheit des TIMEKEEPER® SRAM gegenüber Standardlösungen
Im Gegensatz zu herkömmlichen Architekturen, die separate Mikrocontroller, SRAM und RTC-Chips erfordern, integriert der M 48T02 B15 diese Funktionalitäten auf einem einzigen Chip. Dies reduziert nicht nur die Komplexität der Stückliste und die Anzahl der benötigten Komponenten auf der Platine, sondern minimiert auch die Kontaktpunkte, was zu einer erhöhten Systemzuverlässigkeit und einer verringerten Anfälligkeit für Fehler führt. Die integrierte Stromversorgung für den RTC und die automatische Umschaltung auf eine externe Batterie bei Stromausfall gewährleisten die Datenintegrität und die fortlaufende Zeitmessung ohne Unterbrechung, was bei Systemen, die eine ununterbrochene Zeitprotokollierung oder zeitgesteuerte Abläufe benötigen, von entscheidender Bedeutung ist.
Fortschrittliche Technologie für präzise Zeitmessung und Datenspeicherung
Der M 48T02 B15 repräsentiert eine Weiterentwicklung im Bereich der eingebetteten Systeme. Durch die Kombination eines nichtflüchtigen SRAM mit einer integrierten Echtzeituhr (RTC) bietet dieser Baustein eine einzigartige Funktionalität. Die 16 Kb Speicherkapazität, organisiert als 2 K x 8 Bits, ist ausreichend für kritische Konfigurationsdaten, Protokolldaten oder andere zeitbezogene Informationen, die auch nach einem Systemneustart oder Stromausfall verfügbar bleiben müssen. Die Stromversorgung von 4.75 V bis 5.5 V macht ihn kompatibel mit einer Vielzahl gängiger elektronischer Systeme, während die PCDIP24-Bauform eine einfache Integration in bestehende PCB-Designs ermöglicht.
Konstruktionsmerkmale und Vorteile
- Integrierte Lösung: Reduziert Bauteilanzahl und Platzausnutzung durch Kombination von SRAM und RTC in einem einzigen Baustein.
- Nichtflüchtige Datenspeicherung: Gewährleistet die Persistenz von wichtigen Daten auch bei Stromverlust.
- Echtzeituhr (RTC): Bietet präzise Zeitmessung mit automatischer Batteriepufferung für ununterbrochenen Betrieb.
- Hohe Zuverlässigkeit: Weniger Verbindungen bedeuten weniger Fehlerquellen und robustere Systeme.
- Energieeffizienz: Optimierte Stromverwaltung für den RTC-Betrieb und die Datenspeicherung.
- Flexibilität: Kompatibel mit einer breiten Palette von Mikrocontrollern und Systemen.
- Einfache Montage: Standardisierte PCDIP24-Gehäuseform für unkomplizierte Integration.
Detaillierte Produktspezifikationen und Eigenschaften
| Kategorie | Spezifikation |
|---|---|
| Hersteller | STMicroelectronics (TIMEKEEPER® Serie) |
| Speichergröße | 16 Kilobit (16 Kb) |
| Speicherorganisation | 2 K x 8 Bits |
| Betriebsspannung | 4.75 V bis 5.5 V |
| Gehäuseform | PCDIP24 (Plastic Dual In-line Package) |
| Integrierte Funktionen | Echtzeituhr (RTC) mit Batteriepufferung, 16Kb nichtflüchtiger SRAM |
| RTC-Genauigkeit | Typischerweise im Bereich von +/- 2 Minuten pro Monat, abhängig von externen Komponenten wie Quarz. |
| SRAM-Zugriffszeit | Sehr schnell, typischerweise im Nanosekundenbereich, optimiert für schnelle Datenübertragung. |
| Stromausfallmanagement | Automatische Umschaltung auf externe Batterie zur Erhaltung von Zeit und Daten. |
| Anwendungsbereiche | Industrielle Steuerungen, Medizintechnik, Telekommunikation, Netzwerkgeräte, Messinstrumente, Embedded Systeme mit Zeitstempelanforderungen. |
Umfassende Anwendungsfelder des TIMEKEEPER® SRAM
Der M 48T02 B15 TIMEKEEPER® SRAM findet breite Anwendung in Sektoren, in denen präzise Zeitinformationen und Datenintegrität unerlässlich sind. In der industriellen Automatisierung ermöglicht er die genaue Protokollierung von Ereignissen, die Steuerung zeitkritischer Abläufe und die Speicherung von Konfigurationsdaten für Maschinensteuerungen. In der Medizintechnik gewährleistet er die Integrität von Patientendaten und die exakte Zeitmessung für Diagnostikgeräte. Für Telekommunikationsinfrastrukturen ist er entscheidend für die Synchronisation von Netzwerken und die Protokollierung von Anrufdaten. Netzwerkgeräte wie Router und Switches nutzen ihn zur Speicherung von Systemkonfigurationen und zur Zeitstempelung von Netzwerkereignissen. Auch in fortschrittlichen Messinstrumenten und Embedded Systemen, die eine autonome Zeitmessung und Datenerhaltung erfordern, spielt der M 48T02 B15 eine Schlüsselrolle. Seine robustheit und Zuverlässigkeit machen ihn zur ersten Wahl für anspruchsvolle industrielle und professionelle Anwendungen.
Echtzeituhr-Funktionalität und Batteriepufferung
Das Herzstück des TIMEKEEPER® SRAM ist seine integrierte Echtzeituhr (RTC). Diese Komponente ist darauf ausgelegt, die aktuelle Zeit und das Datum kontinuierlich zu verfolgen, selbst wenn die Hauptstromversorgung des Systems unterbrochen ist. Die RTC nutzt einen externen Quarzoszillator (nicht im Lieferumfang enthalten, aber erforderlich für den Betrieb), um eine hochpräzise Taktquelle zu generieren. Im Falle eines Stromausfalls schaltet der M 48T02 B15 automatisch auf eine externe Pufferbatterie um. Diese Umschaltung ist nahtlos und stellt sicher, dass die Zeitmessung nicht unterbrochen wird und die gespeicherten Daten im SRAM erhalten bleiben. Diese Funktion ist kritisch für Anwendungen, die eine durchgehende Zeitreferenz benötigen, wie z.B. Systemprotokolle, Alarme oder zeitgesteuerte Ausführungen.
Nichtflüchtige Datenspeicherung mit SRAM-Technologie
Die 16 Kb SRAM-Kapazität des M 48T02 B15 kombiniert die Schnelligkeit von SRAM mit der Nichtflüchtigkeit von NVRAM (Non-Volatile RAM). Während herkömmliches SRAM seine Daten bei Stromverlust verliert, wird der M 48T02 B15 durch die integrierte Batteriepufferung zur nichtflüchtigen Speicherung. Dies ermöglicht es, wichtige Konfigurationsparameter, Kalibrierungsdaten oder andere persistente Informationen im SRAM zu speichern, die nach einem Systemneustart oder Stromausfall sofort wieder verfügbar sind. Die 2 K x 8 Bit Organisation bietet eine flexible Speichernutzung, die sich gut an die Anforderungen vieler eingebetteter Systeme anpasst.
Technische Integration und Kompatibilität

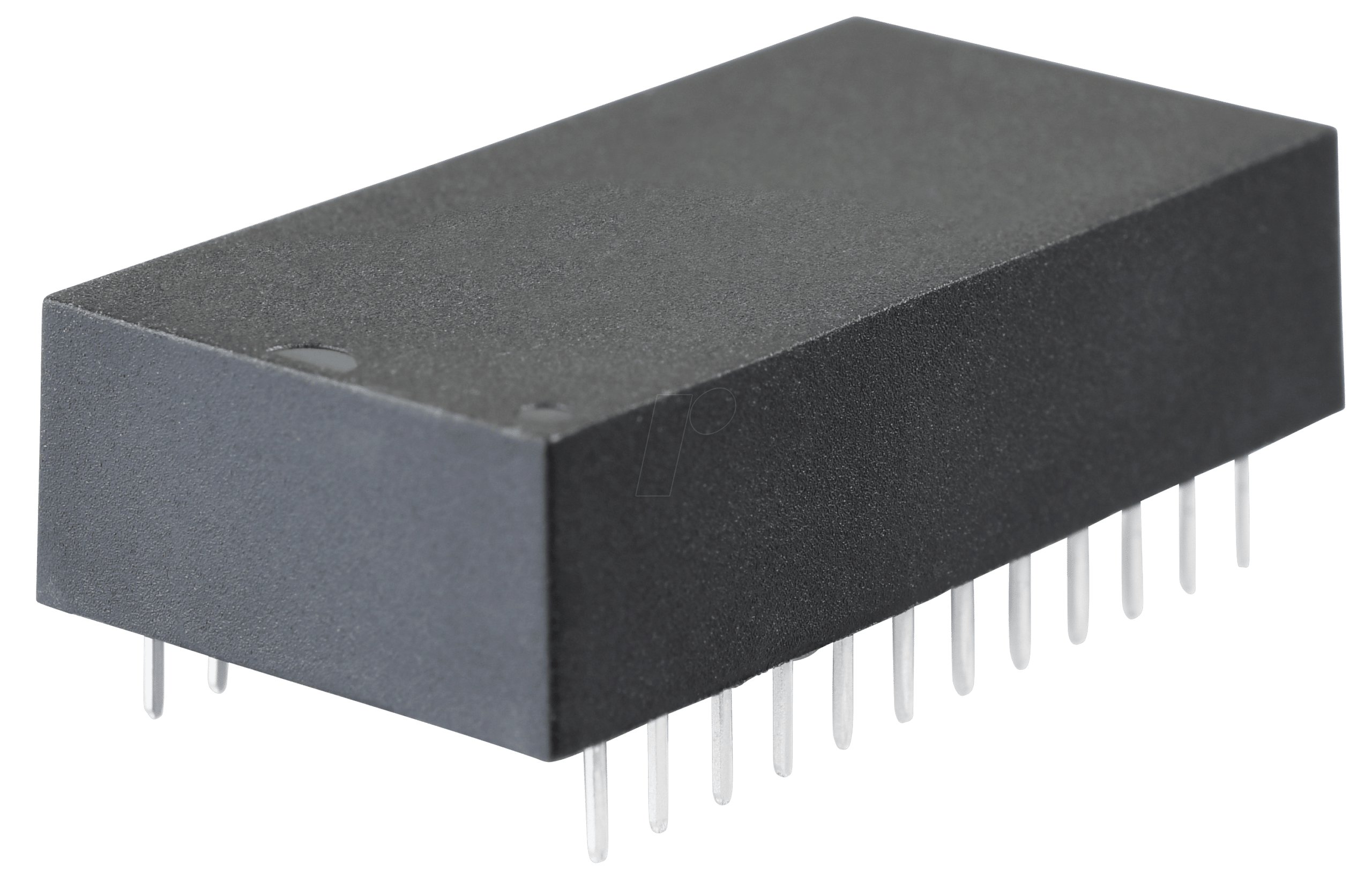

Die PCDIP24-Bauform des M 48T02 B15 ist ein Standard-DIP-Gehäuse (Dual In-line Package) mit 24 Pins. Dieses Format erleichtert die Integration in traditionelle Leiterplattendesigns mittels Durchsteckmontage (Through-Hole Technology). Die Betriebsspannung von 4.75 V bis 5.5 V ist kompatibel mit den meisten TTL- und CMOS-Logikfamilien, was die Einbindung in bestehende Schaltungen vereinfacht. Die Kommunikationsschnittstelle zum Mikrocontroller erfolgt typischerweise über parallele Busse, was einen direkten und schnellen Datenzugriff ermöglicht. Die exakte Pinbelegung und das elektrische Verhalten sind in den detaillierten Datenblättern des Herstellers spezifiziert und gewährleisten eine reibungslose Systemintegration.
FAQ – Häufig gestellte Fragen zu M 48T02 B15 – TIMEKEEPER® SRAM, 16 Kb (2 K x 8), 4.75 … 5.5 V, PCDIP24
Benötigt der M 48T02 B15 eine externe Batterie für den RTC-Betrieb?
Ja, für den kontinuierlichen Betrieb der Echtzeituhr (RTC) und zur Sicherung der Datenspeicherung bei Stromausfall ist eine externe Pufferbatterie erforderlich. Diese wird an dafür vorgesehene Pins des Bauteils angeschlossen.
Wie wird die genaue Zeit des RTC eingestellt?
Die Einstellung der Zeit des RTC erfolgt über den Mikrocontroller, der mit dem M 48T02 B15 kommuniziert. Der Mikrocontroller schreibt die gewünschten Zeit- und Datumsdaten über die parallele Schnittstelle in den Baustein.
Welche Art von Batterie wird für die Pufferung empfohlen?
Üblicherweise werden Knopfzellenbatterien wie eine CR2032 oder ähnliche, die eine lange Lebensdauer bei geringer Stromentnahme aufweisen, für die Pufferung des RTC und des SRAM empfohlen. Die genaue Spezifikation entnehmen Sie bitte dem Datenblatt.
Was passiert mit den Daten im SRAM, wenn keine externe Batterie angeschlossen ist und der Hauptstrom ausfällt?
Wenn keine externe Batterie angeschlossen ist und die Hauptstromversorgung ausfällt, gehen alle Daten im SRAM verloren, da die SRAM-Technologie ihre Informationen ohne Energieversorgung verliert.
Ist der M 48T02 B15 auch als reine RTC oder als reiner SRAM erhältlich?
Der M 48T02 B15 ist eine integrierte Lösung, die RTC- und SRAM-Funktionalität kombiniert. Die Vorteile ergeben sich gerade aus dieser Fusion. Spezielle reine RTC- oder reine SRAM-Lösungen sind ebenfalls von STMicroelectronics und anderen Herstellern erhältlich.
Wie hoch ist die typische Genauigkeit der integrierten Echtzeituhr?
Die Genauigkeit der Echtzeituhr hängt maßgeblich von der Qualität und Stabilität des externen Quarzoszillators ab, der angeschlossen wird. Ohne externe Komponenten liegt die Genauigkeit des internen Oszillators bei einer Abweichung von typischerweise ca. +/- 2 Minuten pro Monat, die durch einen externen Quarz aber deutlich verbessert werden kann.
Welche Schnittstelle nutzt der M 48T02 B15 zur Kommunikation mit einem Mikrocontroller?
Der M 48T02 B15 kommuniziert über eine parallele Schnittstelle mit dem Mikrocontroller. Dies ermöglicht einen direkten und schnellen Zugriff auf die Speicherzellen und die Zeitfunktionen.
