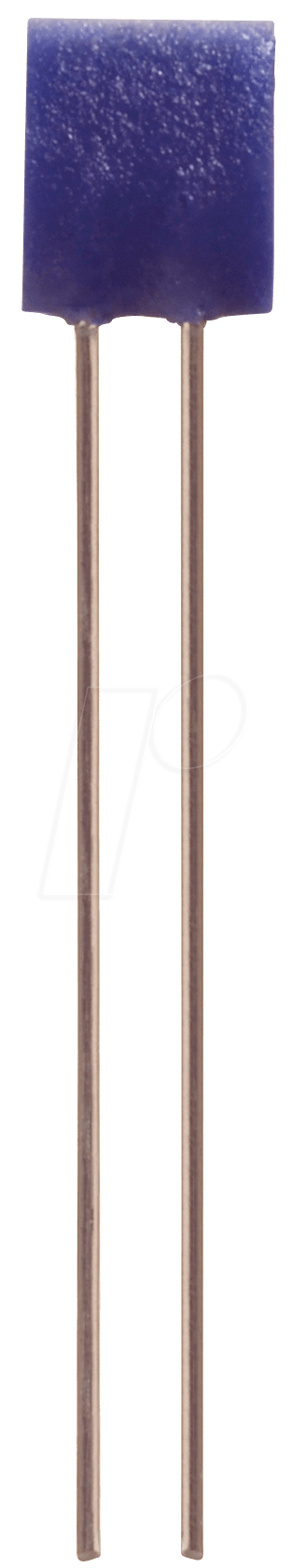

M 222 B PT100 – Präzision und Zuverlässigkeit für anspruchsvolle Temperaturmessungen
Der M 222 B PT100 Platin-Temperatursensor, Klasse B, 100 Ohm ist die ideale Lösung für alle, die höchste Genauigkeit und Zuverlässigkeit in der Temperaturerfassung benötigen. Ob in der Prozessautomatisierung, der Industrie, der Laboranalytik oder bei anspruchsvollen Klimaüberwachungen – dieser Sensor liefert konsistente und verlässliche Messergebnisse, auf die Sie sich verlassen können. Für Ingenieure, Techniker und Forscher, die präzise Temperaturdaten als Basis für ihre Entscheidungen und Steuerungen benötigen, bietet dieser Sensor eine überlegene Alternative zu weniger präzisen oder instabileren Messmethoden.
Warum der M 222 B PT100 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Temperatursensoren, wie z.B. Thermoelementen oder einfacheren Widerstandsthermometern, zeichnet sich der M 222 B PT100 durch seine herausragende Stabilität, Linearität und seine geringe Empfindlichkeit gegenüber mechanischer Belastung aus. Die Platin-basierten Sensorelemente garantieren eine hohe Messgenauigkeit über einen breiten Temperaturbereich und minimieren Drift-Effekte, die bei minderwertigen Komponenten zu Fehlmessungen führen können. Die Klasse B Spezifikation nach IEC 60751 stellt sicher, dass die Toleranzen klar definiert und für industrielle Anwendungen ausreichend gering sind. Die robuste Bauweise und die sorgfältige Kalibrierung des M 222 B PT100 machen ihn zu einer Investition in langfristige Zuverlässigkeit und Prozesssicherheit.
Technische Überlegenheit und Anwendungsbereiche
Der M 222 B PT100 basiert auf dem Prinzip des Platin-Widerstandsthermometers (PRT). Platin ist aufgrund seiner chemischen Inertheit, seiner hohen Schmelztemperatur und seiner reproduzierbaren Widerstandsänderung in Abhängigkeit von der Temperatur das bevorzugte Material für Präzisions-Temperatursensoren. Der Widerstand von reinem Platin bei 0°C beträgt exakt 100 Ohm. Mit steigender Temperatur erhöht sich der Widerstand des Platindrahts nach einem wohldefinierten Gesetz.
Die Klasse B Toleranz nach IEC 60751 bedeutet, dass die zulässige Abweichung des gemessenen Widerstands vom Nennwert folgende Formel erfüllt:
- ± (0.3 + 0.005 |T|) °C, wobei T die Temperatur in °C ist.
Diese Spezifikation ist für eine Vielzahl von industriellen Anwendungen ausreichend, bei denen eine hohe Genauigkeit gefordert ist, aber extremste Präzision nicht im Vordergrund steht. Für Anwendungen, die noch höhere Genauigkeiten erfordern, sind Sensoren der Klasse A, 1/3 DIN, 1/10 DIN oder AA verfügbar, aber der M 222 B PT100 bietet einen exzellenten Kompromiss aus Kosten und Leistung.
Vorteile des M 222 B PT100 im Überblick:
- Hohe Messgenauigkeit und Stabilität: Die Verwendung von hochreinem Platin als Sensorelement gewährleistet konsistente und reproduzierbare Messergebnisse über lange Zeiträume und Temperaturbereiche.
- Breiter Einsatztemperaturbereich: Geeignet für Messaufgaben von tiefkalten Umgebungen bis hin zu erhöhten Temperaturen, je nach spezifischer Ausführung und Schutzrohr.
- Robustheit und Langlebigkeit: Konzipiert für den Einsatz unter anspruchsvollen industriellen Bedingungen, widersteht er Vibrationen und chemischen Einflüssen (abhängig vom Schutzrohrmaterial).
- Exzellente Linearität: Die Widerstands-Temperatur-Charakteristik von Platin ist nahezu linear, was die Auswertung und Kalibrierung vereinfacht.
- Geringe Eigenerwärmung: Bei fachgerechter Ansteuerung durch den Messstrom wird die Temperatur des Sensors selbst nur minimal beeinflusst, was die Messgenauigkeit erhöht.
- Vielseitige Anschlussmöglichkeiten: Durch die 2-Leiter-, 3-Leiter- oder 4-Leiter-Technik können parasitäre Leitungswiderstände kompensiert und somit die Messgenauigkeit weiter gesteigert werden. (Hinweis: Die spezifische Anschlussart ist produktspezifisch zu prüfen.)
Detaillierte Produktdaten und Spezifikationen
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Sensor-Typ | Platin-Widerstandsthermometer (PT100) |
| Nennwiderstand bei 0°C | 100 Ohm |
| Toleranzklasse | Klasse B gemäß IEC 60751 |
| Material des Sensorelements | Hochreines Platin |
| Messbereich (typisch, je nach Ausführung) | -50°C bis +600°C (kann je nach Schutzrohr und Anschluss variieren) |
| Anschlussvariante (typisch) | 2-Leiter, 3-Leiter oder 4-Leiter |
| Schutzrohrmaterial (typisch) | Edelstahl (z.B. 1.4571), Keramik, Glasfaserummantelung (abhängig von der spezifischen Modellvariante) |
| Anwendungsgebiete | Industrielle Prozessmesstechnik, Laboranalytik, Klimaüberwachung, Forschung & Entwicklung, Lebensmittelindustrie, HVAC-Systeme |
| Beständigkeit | Hohe Beständigkeit gegenüber chemischen Einflüssen (abhängig vom Schutzrohrmaterial), gute mechanische Stabilität. |
| Normenkonformität | IEC 60751 (für PT100 Sensorelemente) |
Integration und Anwendung des M 222 B PT100
Die Integration des M 222 B PT100 in bestehende Mess- und Steuerungssysteme ist in der Regel unkompliziert. Die meisten modernen Messumformer und SPS (Speicherprogrammierbare Steuerungen) verfügen über Eingangskanäle, die für PT100-Sensoren ausgelegt sind. Die Wahl der Anschlussvariante (2-, 3- oder 4-Leiter) ist entscheidend für die erreichbare Genauigkeit. Die 4-Leiter-Technik bietet die höchste Präzision, da sie parasitäre Leitungswiderstände vollständig kompensiert. Die 3-Leiter-Technik kompensiert die Leitungswiderstände des Messkreises, während die 2-Leiter-Technik die einfachste, aber auch am wenigsten genaue Variante darstellt. Dies ist besonders wichtig bei langen Anschlussleitungen.
Der M 222 B PT100 eignet sich hervorragend für Anwendungen, bei denen eine präzise Temperaturkontrolle kritisch ist. Dies umfasst:
- Prozessüberwachung: Überwachung von Temperaturen in Reaktoren, Behältern und Rohrleitungen zur Optimierung von Produktionsprozessen und zur Gewährleistung der Produktsicherheit.
- Laborautomation: Genaue Temperaturmessungen in Brutschränken, Inkubatoren, chemischen Reaktoren und analytischen Instrumenten.
- Klima- und Lüftungstechnik (HVAC): Präzise Erfassung von Lufttemperaturen in Gebäuden zur Steuerung von Heizungs-, Lüftungs- und Klimaanlagen für optimalen Komfort und Energieeffizienz.
- Lebensmittelverarbeitung: Temperaturkontrolle während der Lagerung, Zubereitung und des Transports von Lebensmitteln zur Einhaltung strenger Hygienevorschriften.
- Forschung und Entwicklung: Zuverlässige Daten für experimentelle Messungen und die Validierung von Simulationen.
Die robuste Konstruktion des Sensors, typischerweise mit einem Schutzrohr aus Edelstahl, ermöglicht den Einsatz auch in Umgebungen, die nicht ideal sind. Es ist jedoch ratsam, für aggressive Medien spezielle Schutzrohrmaterialien oder Tauchhülsen zu wählen, um die Lebensdauer des Sensors zu maximieren.
FAQ – Häufig gestellte Fragen zu M 222 B PT100 – Platin Temperatur Sensor, Kl. B, 100 Ohm
Was bedeutet „PT100“?
PT100 steht für Platin-Thermometer mit einem Nennwiderstand von 100 Ohm bei 0 Grad Celsius. Dies ist die gebräuchlichste Art von Widerstandsthermometern und wird aufgrund seiner Stabilität und Genauigkeit weit verbreitet eingesetzt.
Was bedeutet die Toleranzklasse „Klasse B“ gemäß IEC 60751?
Die Klasse B beschreibt die zulässige Abweichung des gemessenen Widerstands vom Nennwert des Sensors. Gemäß IEC 60751 gilt für Klasse B die Toleranzformel ± (0.3 + 0.005 |T|) °C, wobei T die Temperatur in Grad Celsius ist. Dies bedeutet, dass die Messungen eine moderate, aber für viele industrielle Anwendungen ausreichende Genauigkeit aufweisen.
Welchen Temperaturbereich kann der M 222 B PT100 typischerweise abdecken?
Der typische Messbereich für einen PT100-Sensor, je nach Ausführung und Schutzrohrmaterial, liegt oft zwischen -50°C und +600°C. Spezifische Modellvarianten können jedoch auch für extremere Temperaturen ausgelegt sein. Es ist immer ratsam, die exakten Spezifikationen des jeweiligen Produkts zu prüfen.
Was ist der Unterschied zwischen 2-, 3- und 4-Leiter-Anschlüssen bei PT100-Sensoren?
Der Unterschied liegt in der Art und Weise, wie der elektrische Widerstand des Anschlusskabels kompensiert wird. Bei der 4-Leiter-Technik wird der Leitungswiderstand vollständig kompensiert, was die höchste Genauigkeit gewährleistet. Die 3-Leiter-Technik kompensiert den Leitungswiderstand der beiden gleich langen Zuleitungen. Die 2-Leiter-Technik hat die geringste Genauigkeit, da der Leitungswiderstand nicht kompensiert wird und bei längeren Leitungen zu Messfehlern führen kann.
Kann der M 222 B PT100 auch in aggressiven Umgebungen eingesetzt werden?
Die Beständigkeit des Sensors hängt maßgeblich vom Material des Schutzrohrs ab. Standardmäßig werden oft Edelstahlvarianten verwendet, die für viele industrielle Anwendungen ausreichend robust sind. Für den Einsatz in besonders korrosiven Medien sind jedoch spezielle Schutzrohrmaterialien wie z.B. Hastelloy oder Keramik erforderlich. Prüfen Sie hierzu die produktspezifischen Angaben.
Wie beeinflusst die Umgebungstemperatur die Genauigkeit des PT100-Sensors?
Die Genauigkeit eines PT100-Sensors wird primär durch seine Toleranzklasse (z.B. Klasse B) definiert. Die Umgebungstemperatur selbst beeinflusst den Sensor zunächst nur über die zu messende Temperatur. Die Kompensation von Leitungswiderständen und die Qualität des Sensorelements sind entscheidend für die Genauigkeit über den gesamten Temperaturbereich.
Welche Lebensdauer kann ich von einem M 222 B PT100 erwarten?
Die Lebensdauer eines PT100-Sensors hängt stark von den Einsatzbedingungen ab. Bei sachgemäßer Installation, Einhaltung des zulässigen Temperaturbereichs und Schutz vor mechanischen Beschädigungen und aggressiven Medien kann ein PT100-Sensor eine sehr lange Lebensdauer von vielen Jahren aufweisen. Regelmäßige Kalibrierungen helfen, die Genauigkeit über die Zeit zu erhalten.
