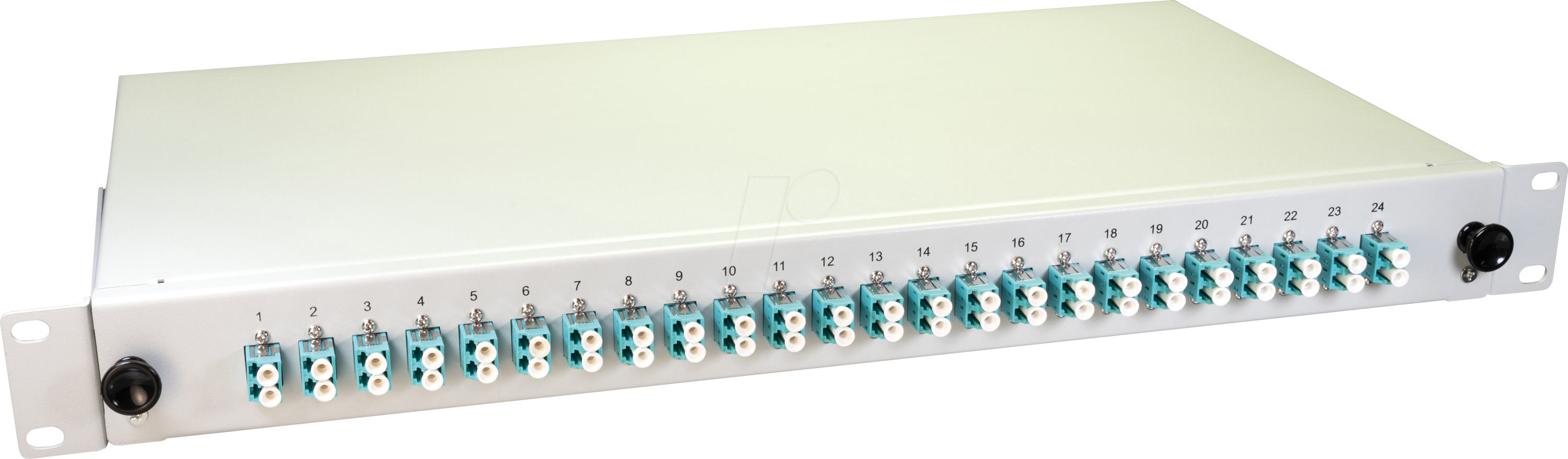

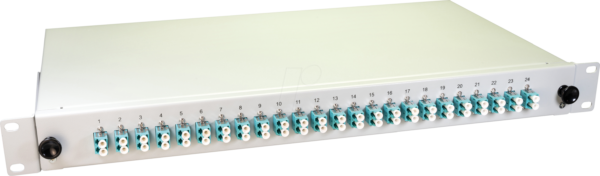

Optimale Glasfaser-Vernetzung mit der LW 48G50OM3DLC 19″ LWL Spleißbox
Die LW 48G50OM3DLC ist die professionelle Lösung für die effiziente und sichere Verwaltung von Glasfaser-Spleißverbindungen in Rechenzentren, Netzwerkinfrastrukturen und Telekommunikationsumgebungen. Sie adressiert gezielt die Herausforderung der übersichtlichen und schutzorientierten Kabelführung, ideal für IT-Administratoren, Netzwerktechniker und Systemintegratoren, die höchste Zuverlässigkeit und Skalierbarkeit anstreben.
Maximale Dichte und Flexibilität für anspruchsvolle Netzwerke
Diese 19-Zoll LWL Spleißbox ist auf maximale Packungsdichte bei gleichzeitig exzellenter Zugänglichkeit ausgelegt. Mit der Kapazität für 24x LC Duplex OM3 Anschlüsse bietet sie eine leistungsstarke Basis für Gigabit- und 10-Gigabit-Ethernet-Anwendungen sowie für zukunftssichere 40/100-Gigabit-Ethernet-Implementierungen. Die Verwendung von OM3 Multimode-Fasern ermöglicht hohe Bandbreiten über moderate Distanzen und ist damit prädestiniert für Rechenzentrumsverkabelungen und Backbone-Verbindungen.
Überlegene Vorteile gegenüber Standardlösungen
- Hohe Spleiß- und Anschlussdichte: Die LW 48G50OM3DLC maximiert den Platz auf nur 1HE (1 Höheneinheit) und ermöglicht die Aufnahme einer signifikanten Anzahl von Spleißverbindungen und Anschlussports, was den Bedarf an Rackspace reduziert und die Effizienz erhöht.
- Optimierte Faserverwaltung: Integrierte Kabelführungselemente und Spleißkassetten sorgen für eine geordnete Verlegung der Glasfaserkabel. Dies minimiert Biegeradien, verhindert Faserbrüche und erleichtert Wartungsarbeiten erheblich.
- Robuste Konstruktion und Schutz: Gefertigt aus hochwertigen Materialien, bietet die Spleißbox einen robusten Schutz für die empfindlichen Spleißstellen und Komponenten gegen Staub, Feuchtigkeit und mechanische Einwirkungen.
- Hohe Kompatibilität: Die Verwendung von LC Duplex Steckertypen in Verbindung mit OM3 Fasern gewährleistet eine breite Kompatibilität mit gängigen Switches, Patch Panels und anderen Netzwerkgeräten.
- Skalierbarkeit: Die Anschlussdichte erlaubt eine flexible Anpassung an wachsende Netzwerkanforderungen. Neue Verbindungen können einfach und übersichtlich hinzugefügt werden, ohne die bestehende Infrastruktur zu beeinträchtigen.
- Vereinfachte Installation und Wartung: Durchdachte Konstruktionselemente, wie ausziehbare Einschübe und klare Kennzeichnungen, erleichtern die Installation sowie spätere Wartungs- und Reparaturarbeiten.
Präzision in der Ausführung: Material und Konstruktion
Die LW 48G50OM3DLC LWL Spleißbox zeichnet sich durch eine solide Konstruktion aus hochwertigem Stahlblech aus, das für Langlebigkeit und mechanische Stabilität sorgt. Die Pulverbeschichtung bietet zusätzlichen Schutz vor Korrosion und Kratzern, was eine lange Lebensdauer auch in anspruchsvollen Umgebungen gewährleistet. Das Design der Box ist auf maximale Funktionalität ausgelegt: Die Frontplatte ist mit 24 LC Duplex Buchsen ausgestattet, die präzise und sicher montiert sind. Im Inneren befinden sich Einschübe für bis zu 4 Spleißkassetten, die eine Kapazität von jeweils 12 bis 24 Spleißen ermöglichen, abhängig von der verwendeten Kassettenart. Die interne Kabelführung ist so konzipiert, dass übermäßige Biegeradien vermieden werden, was für die Signalintegrität von Glasfaserkabeln unerlässlich ist. Die Box ist für die Montage in einem Standard 19-Zoll-Rack optimiert und benötigt lediglich 1HE Platz.
Anwendungsbereiche und technologische Relevanz
Die LW 48G50OM3DLC ist die ideale Wahl für kritische Netzwerkinfrastrukturen. Sie findet primär Anwendung in:
- Rechenzentren (Data Centers): Zur Verbindung von Servern, Storage-Systemen und Netzwerk-Switches. Die hohe Dichte ist hier entscheidend, um den begrenzten Platz optimal zu nutzen und eine hohe Konnektivität zu gewährleisten.
- Telekommunikationsnetzen: Als Endpunkt für Glasfaser-Backbones und zur Verteilung von Signalen in Verteilerkästen.
- Unternehmensnetzwerken: Zur Erstellung robuster und skalierbarer LAN-Infrastrukturen.
- Storage Area Networks (SANs): Wo hohe Bandbreiten und geringe Latenzzeiten entscheidend sind.
Die Verwendung von OM3 Fasern unterstützt Datenraten bis zu 10 Gbit/s über Distanzen von bis zu 300 Metern und ist damit auch für 40 Gbit/s über kürzere Distanzen (z.B. 100 Meter mit parallel optischen Transceivern wie QSFP+ SR4) eine bewährte Lösung. Die LC Duplex Steckverbindung ist der De-facto-Standard für viele moderne Netzwerkkomponenten und bietet eine sichere und zuverlässige Verbindung.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | LWL Spleißbox |
| Montageformat | 19 Zoll Rackmontage |
| Höheneinheiten (HE) | 1 HE |
| Anschluss-Typ | LC Duplex |
| Faser-Typ Unterstützung | OM3 Multimode |
| Anzahl der Anschlüsse | 24 (für 24 LC Duplex Adapter) |
| Maximale Spleißkapazität | Bis zu 4 Spleißkassetten, je nach Kassettenbestückung (typisch 48-96 Spleiße gesamt) |
| Material Gehäuse | Hochwertiges Stahlblech, pulverbeschichtet |
| Schutzklasse (Indirekt) | Schutz vor Staub und mechanischer Belastung durch geschlossenes Gehäuse |
| Lieferumfang (Typisch) | Gehäuse, Montageschienen, Spleißkassetten (optional), Kabeldurchführungen |
FAQ – Häufig gestellte Fragen zu LW 48G50OM3DLC 19″ LWL Spleißbox 24x LC Duplex OM3, 1HE
Was ist der Hauptvorteil der LW 48G50OM3DLC gegenüber einer einfachen Patchbox?
Die LW 48G50OM3DLC ist speziell für die Aufnahme und den Schutz von Glasfaser-Spleißverbindungen konzipiert. Sie bietet integrierte Kabelführung, schützt die empfindlichen Spleißstellen und ermöglicht eine geordnete Verwaltung der Fasern. Eine einfache Patchbox dient primär dem Anschluss von Patchkabeln und bietet in der Regel nicht die notwendigen Elemente für die sichere Spleißverwaltung.
Ist die LW 48G50OM3DLC für alle Arten von Glasfaserkabeln geeignet?
Die Box ist explizit für OM3 Multimode-Glasfaserkabel mit LC Duplex Anschlüssen ausgelegt. Sie kann jedoch auch mit anderen Multimode-Fasertypen (wie OM1, OM2, OM4) und den entsprechenden Adaptern verwendet werden, solange die mechanischen Spezifikationen der Patchkabel und LWL-Adapter kompatibel sind. Für Singlemode-Fasern werden andere Boxen und Fasertypen benötigt.
Wie viele Spleißkassetten kann die LW 48G50OM3DLC aufnehmen?
Die Box bietet Platz für bis zu 4 Spleißkassetten. Die genaue Anzahl der Spleiße, die pro Kassette verwaltet werden können, hängt vom jeweiligen Kassettenmodell ab. Typischerweise können moderne Spleißkassetten zwischen 12 und 24 Spleiße aufnehmen, was eine Gesamtkapazität von bis zu 96 Spleißen in der Box ermöglicht.
Welche Art von Anschlüssen werden für die 24x LC Duplex Steckplätze verwendet?
Die Box verfügt über 24 Einbauplätze für LC Duplex Adapter. Diese Adapter werden auf der Frontplatte montiert und ermöglichen den Anschluss von LC Duplex Patchkabeln. Die „Duplex“ Bezeichnung bedeutet, dass jeder Steckplatz für zwei Fasern ausgelegt ist, typischerweise für Senden und Empfangen.
Ist die LW 48G50OM3DLC für den Einsatz in rauen Umgebungen geeignet?
Das robuste Stahlblechgehäuse mit Pulverbeschichtung bietet einen guten Schutz gegen Staub und mechanische Einwirkungen im Rack. Für extrem feuchte oder staubige Umgebungen außerhalb eines kontrollierten Racks sind spezialisierte Gehäuse mit höherer IP-Schutzklasse erforderlich.
Wie wird die Faserverwaltung innerhalb der Box gelöst?
Die Spleißbox ist mit integrierten Kabelführungselementen und Abstandshaltern ausgestattet. Diese sorgen dafür, dass die Glasfaserkabel und Spleißverbindungen nicht zu stark gebogen werden und ihre Signalqualität erhalten bleibt. Die Spleißkassetten dienen zudem der individuellen Aufnahme und Fixierung der einzelnen Spleißstellen.
Bietet die Spleißbox auch Schutz vor elektromagnetischen Störungen?
Als passive Komponente im Glasfasernetzwerk ist die Spleißbox von Natur aus immun gegen elektromagnetische Störungen (EMI), da Glasfasern Licht und keine elektrischen Signale übertragen. Dies ist ein wesentlicher Vorteil gegenüber Kupfer-basierten Netzwerken.
