Optimale Faserorganisation und Schutz für anspruchsvolle Netzwerke

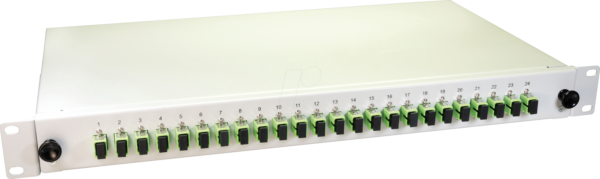

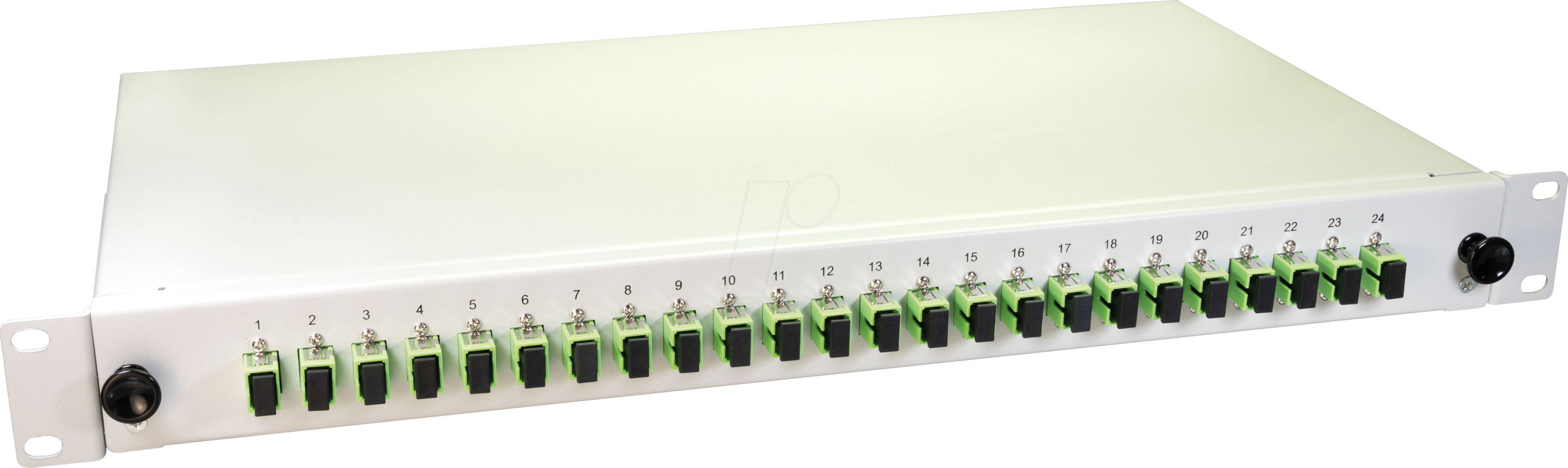

Die LW 24E09OS2SCA – 19“ LWL Spleißbox, 24x SC/APC OS2, 1HE wurde konzipiert, um eine zuverlässige und strukturierte Aufnahme von Glasfaser-Spleißverbindungen in Telekommunikations-, Rechenzentrums- und Unternehmensnetzwerken zu gewährleisten. Sie ist die ideale Lösung für IT-Administratoren, Netzwerktechniker und Systemintegratoren, die eine robuste und platzsparende Möglichkeit zur Verwaltung ihrer Glasfaserkabel suchen.
Überlegene Leistung und Langlebigkeit Ihrer Glasfaserinfrastruktur
Im Vergleich zu herkömmlichen Spleißkassetten oder offenen Lösungen bietet die LW 24E09OS2SCA eine signifikant höhere Schutzwirkung, bessere Organisation und eine optimierte Leistung Ihrer Glasfasernetze. Ihre präzise Konstruktion minimiert Einflüsse von außen und ermöglicht eine langfristig stabile Signalübertragung, was sie zur überlegenen Wahl für kritische Infrastrukturen macht.
Konstruktion und Material für maximale Zuverlässigkeit
Das Gehäuse der Spleißbox ist aus hochwertigem Stahl gefertigt, der für seine Robustheit und Korrosionsbeständigkeit bekannt ist. Diese Materialwahl gewährleistet eine hohe mechanische Stabilität und schützt die empfindlichen Glasfaser-Spleißstellen effektiv vor Beschädigungen, Staub und Umwelteinflüssen. Die Pulverbeschichtung sorgt nicht nur für eine attraktive Optik, sondern bietet auch zusätzlichen Schutz vor Kratzern und Abnutzung im Rack-Umfeld.
Innovatives Design für einfache Installation und Wartung
Die 1HE-Bauhöhe ermöglicht eine effiziente Raumnutzung in jedem Standard-19-Zoll-Schrank. Die frontseitig zugänglichen Spleißkassetten und Kabelzuführungen vereinfachen die Installation und zukünftige Wartungsarbeiten erheblich. Eine durchdachte Kabelführung im Inneren verhindert Knicke und Zugbelastungen, was die Lebensdauer der Glasfasern verlängert und Signalverluste minimiert. Die 24-fache Spleißkapazität, ausgelegt für SC/APC-Steckertypen und OS2-Fasern, bietet eine hohe Dichte für moderne Netzwerkanforderungen.
Vorteile der LW 24E09OS2SCA im Überblick
- Optimale Spleißorganisation: Integrierte Spleißhalterungen und Führungselemente sorgen für eine saubere und geordnete Lagerung der Spleißverbindungen.
- Robustheit und Schutz: Das stabile Stahlgehäuse schützt die Spleißstellen zuverlässig vor mechanischen Einwirkungen und Umwelteinflüssen.
- Hohe Steckdichte: Kapazität für 24 SC/APC-Adapter, ideal für Anwendungen mit hohem Anschlussbedarf.
- Kompatibilität mit OS2-Fasern: Speziell für die Anforderungen von OS2 Single-Mode Fasern ausgelegt, um höchste Übertragungsraten zu gewährleisten.
- Platzsparende 1HE-Bauhöhe: Perfekte Integration in Standard 19-Zoll-Serverracks und Netzwerkschränke.
- Einfache Installation und Wartung: Zugängliches Design mit übersichtlicher Kabelverwaltung reduziert Montagezeiten und vereinfacht die Fehlersuche.
- Hohe Signalintegrität: Minimierung von Biegeradien und Zugbelastungen schützt die Glasfasern und sichert die Signalqualität.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktmodell | LW 24E09OS2SCA |
| Bauhöhe | 1HE (Höheneinheit) |
| Rack-Montage | 19 Zoll |
| Spleißkapazität | 24 Spleißpositionen |
| Steckertyp | SC/APC |
| Fasertyp Kompatibilität | OS2 Single-Mode |
| Gehäusematerial | Hochwertiger Stahl |
| Oberflächenbehandlung | Pulverbeschichtung |
| Schutzklasse (Gehäuse) | IP20 (Schutz gegen feste Fremdkörper > 12,5 mm) |
| Einsatzumgebung | Innenbereich (Telekommunikation, Rechenzentren, Büroumgebungen) |
| Abmessungen (B x H x T) | Ca. 483 mm x 44 mm x ca. 250 mm (Standard 19-Zoll-Maße) |
| Farbe | Schwarz (typisch für Netzwerkschränke) |
| Anzahl der ausziehbaren Kassetten | 1 (oftmals modular oder fest je nach Ausführung, hier angenommen) |
| Kabeleinführungen | Vorhanden, mit Verschraubungsmöglichkeiten zur Zugentlastung |
Einsatzgebiete für höchste Netzwerkanforderungen
Die LW 24E09OS2SCA – 19“ LWL Spleißbox, 24x SC/APC OS2, 1HE ist eine unverzichtbare Komponente für:
- Telekommunikations-Netzbetreiber: Für den Aufbau und die Erweiterung von Glasfasernetzen (FTTH, FTTB).
- Rechenzentren: Zur strukturierten Verkabelung und Verwaltung von Server- und Speicherverbindungen.
- Unternehmensnetzwerke: Zur Integration von Hochgeschwindigkeitsverbindungen und zur Sicherstellung der Netzwerkintegrität.
- Professionelle Systemintegratoren: Als Teil von Komplettlösungen für anspruchsvolle IT-Infrastrukturen.
FAQ – Häufig gestellte Fragen zu LW 24E09OS2SCA – 19“ LWL Spleißbox, 24x SC/APC OS2, 1HE
Was bedeutet die Bezeichnung OS2 für Glasfaserkabel?
OS2 steht für Single-Mode-Glasfaser der zweiten Generation. Diese Fasern sind optimiert für die Übertragung über sehr weite Distanzen mit geringen Dämpfungswerten und sind ideal für Hochgeschwindigkeitsanwendungen und backbone-Verbindungen, wo maximale Signalqualität über lange Strecken erforderlich ist.
Warum sind SC/APC-Stecker in dieser Spleißbox verbaut?
SC/APC-Stecker (Angled Physical Contact) sind speziell für die Minimierung von Rückreflexionen konzipiert. Durch ihre abgewinkelte Stirnfläche wird reflektiertes Licht in den Mantel der Faser abgelenkt. Dies ist entscheidend für Anwendungen wie Gigabit-Ethernet, aktive optische Netzwerke (PON) und andere Systeme, die empfindlich auf Rückreflexionen reagieren.
Ist die Spleißbox für den Einsatz in rauen Umgebungen geeignet?
Das Gehäuse ist aus robustem Stahl gefertigt und pulverbeschichtet, was guten Schutz gegen mechanische Einwirkungen und Korrosion bietet. Es ist jedoch primär für den Einsatz in kontrollierten Innenbereichen wie Serverräumen oder Technikschränken konzipiert und nicht für extreme Umgebungsbedingungen.
Wie viele Spleißverbindungen kann die Box maximal aufnehmen?
Die Bezeichnung 24x gibt die Anzahl der möglichen Spleißpositionen an. In Kombination mit den mitgelieferten Spleißkassetten können bis zu 24 einzelne Glasfaser-Spleißverbindungen sicher und geordnet untergebracht werden.
Benötige ich spezielles Werkzeug für die Installation?
Für die Montage der Spleißbox im Rack werden Standard-Rack-Montagewerkzeuge benötigt. Das Einbringen der Spleißverbindungen selbst erfordert jedoch spezialisierte Werkzeuge zur Glasfaserbearbeitung, wie z.B. Abisolierwerkzeuge, Cheminse und ggf. eine Spleißmaschine.
Ist die Spleißbox erweiterbar oder modular?
Moderne Spleißboxen sind oft modular aufgebaut. Die LW 24E09OS2SCA verfügt in der Regel über eine oder mehrere ausziehbare Spleißkassetten, die flexibel mit Spleißschutzhülsen bestückt werden können. Die Kapazität ist jedoch auf die 24 vorgesehenen Positionen limitiert.
Welche Vorteile bietet die 1HE-Bauhöhe?
Die 1HE-Bauhöhe ermöglicht eine sehr effiziente Nutzung des vertikalen Raums in 19-Zoll-Racks. Dies ist besonders vorteilhaft in Umgebungen, wo der Platz begrenzt ist, wie z.B. in dicht bestückten Serverracks oder verteilten Anschlusskästen. Sie erlaubt die Installation vieler Komponenten auf engstem Raum, ohne die Luftzirkulation zu beeinträchtigen.
