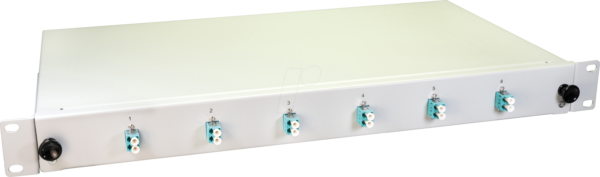

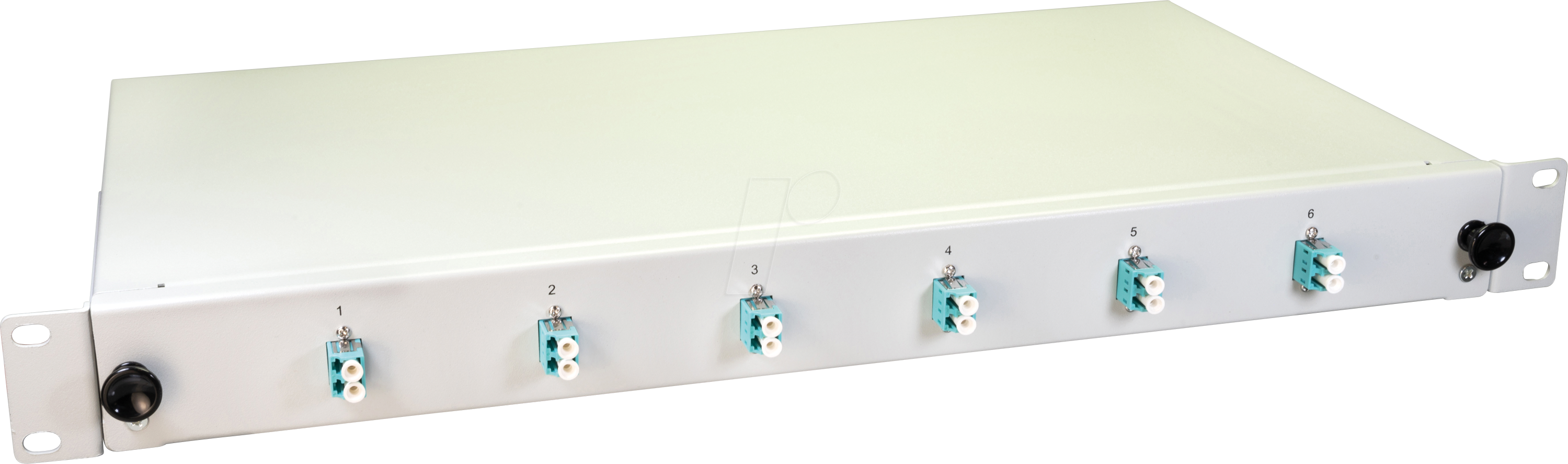

Optimale Glasfaser-Vernetzung mit der LW 12G50OM3DLC – 19″ LWL Spleißbox
Diese 19-Zoll LWL Spleißbox mit 6x LC Duplex Anschlüssen und OM3-Spezifikation ist die ideale Lösung zur professionellen Organisation und Sicherung von Glasfaserverbindungen in anspruchsvollen Netzwerkinfrastrukturen. Sie richtet sich an IT-Administratoren, Netzwerktechniker und Systemintegratoren, die eine robuste und leistungsfähige Verkabelungslösung für Rechenzentren, Telekommunikationsknotenpunkte und industrielle Umgebungen benötigen.
Überragende Leistungsfähigkeit und Zuverlässigkeit für moderne Netzwerke
Die LW 12G50OM3DLC Spleißbox wurde konzipiert, um die stetig wachsenden Anforderungen an Bandbreite und Datenintegrität zu erfüllen. Im Vergleich zu einfacheren Patchpanel-Lösungen bietet diese Spleißbox eine integrierte Möglichkeit zur sicheren Aufnahme und Verwaltung von Glasfaserspleißverbindungen. Dies minimiert das Risiko von Beschädigungen an empfindlichen Fasern, reduziert Signalverluste und vereinfacht Wartungsarbeiten erheblich. Die OM3-Klassifizierung sichert eine hohe Performance für 10-Gigabit-Ethernet-Anwendungen und darüber hinaus, was sie zur zukunftssicheren Wahl für anspruchsvolle Netzwerkinfrastrukturen macht.
Umfassende Vorteile der LW 12G50OM3DLC LWL Spleißbox
- Maximale Faserschutz: Die Box bietet eine dedizierte, geschützte Umgebung für empfindliche Glasfaserspleißverbindungen, wodurch mechanische Belastungen und Umwelteinflüsse minimiert werden.
- Hohe Port-Dichte: Mit 6 LC Duplex Anschlüssen auf nur 1 HE Höhe ermöglicht die Spleißbox eine effiziente Raumnutzung im 19-Zoll-Schrank.
- OM3-Performance: Die Verwendung von OM3-Fasern unterstützt Datenraten von bis zu 10 Gbit/s über längere Distanzen und ist abwärtskompatibel zu bestehenden Multimode-Infrastrukturen.
- Vereinfachte Installation und Wartung: Die durchdachte Konstruktion erleichtert das Einbringen, Spleißen und Konfektionieren der Glasfaserkabel sowie den späteren Zugriff für Wartungszwecke.
- Robustes Design für industrielle Umgebungen: Die hochwertige Verarbeitung und die strapazierfähigen Materialien gewährleisten eine zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen.
- Professionelle Kabelorganisation: Integrierte Kabeleinführungen und -befestigungen sowie ausreichend Platz für Spleißkassetten sorgen für eine aufgeräumte und übersichtliche Installation.
- Skalierbarkeit: Die Spleißbox ist ein integraler Bestandteil einer flexiblen Glasfaserkabelinfrastruktur, die mit den Anforderungen Ihres Netzwerks wachsen kann.
Technische Spezifikationen und qualitative Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | LWL Spleißbox |
| Format | 19 Zoll (Rack-Montage), 1 HE Höhe |
| Anschlusstyp | 6x LC Duplex |
| Faserklasse | OM3 (Multimode, 50/125 µm) |
| Gehäusematerial | Hochwertiger Stahl mit Pulverbeschichtung für Langlebigkeit und Korrosionsbeständigkeit. Die Haptik ist solide und vermittelt ein Gefühl von Sicherheit und Zuverlässigkeit. |
| Design-Merkmale | Frontseitig zugängliche LC-Adapter für einfache Konnektivität. Integrierte Kabeleinführungen und Kabelmanagement-Elemente zur ordentlichen Führung von Ein- und Ausgangskabeln. Vorbereitung für die Aufnahme von Spleißkassetten. Klappbare oder abnehmbare Frontplatte zur einfachen Montage. |
| Inhalt (typisch, ohne Spleißkassetten) | Die Spleißbox selbst ist für die Aufnahme von Glasfaserkabeln und die Durchführung von Spleißarbeiten konzipiert. Sie beinhaltet in der Regel eine oder mehrere herausnehmbare Schubladen oder Spleißkassettenhalterungen und gegebenenfalls Montagezubehör. Spleißschutzhülsen und Spleißkassetten sind üblicherweise separat zu bestellen und werden individuell an die Anzahl der Spleißpunkte angepasst. |
| Einsatzmöglichkeiten | Ideal für die terminierende und schützende Aufnahme von Glasfaserkabeln in Rechenzentren, Telekommunikationsverteilern, Etagenverteilern, industriellen Steuerungsanlagen und jeder Umgebung, in der eine zuverlässige und organisierte Glasfaserverkabelung erforderlich ist. Speziell für Anwendungen, die hohe Bandbreiten und eine hohe Dichte an Verbindungen benötigen. |
| Fasertechnologie-Kompatibilität | Entwickelt für den Einsatz mit OM3-Multimode-Fasern, die für 10-Gigabit-Ethernet (10GBASE-SR) bis zu 300 Metern und für 40/100-Gigabit-Ethernet (40GBASE-SR4, 100GBASE-SR4) bis zu 100 Metern optimiert sind. Die Spleißbox ist physisch darauf ausgelegt, die Fasern sicher zu handhaben, unabhängig von der spezifischen Fasertechnologie, solange sie dem Multimode-Standard entspricht. |
Erweiterte Anwendungsgebiete und technische Tiefe
Die LW 12G50OM3DLC Spleißbox repräsentiert die Spitze der passiven Netzwerkinfrastrukturkomponenten. Ihre Konstruktion berücksichtigt die physikalischen Eigenschaften von Glasfasern und die Notwendigkeit, jede einzelne Verbindung optimal zu schützen. Der 19-Zoll-Formfaktor mit 1 HE Höhe ist ein Industriestandard und gewährleistet die Kompatibilität mit nahezu allen gängigen Serverschränken und Verteilerfeldern. Die Wahl von LC Duplex Anschlüssen ist strategisch, da diese eine hohe Packungsdichte ermöglichen und gleichzeitig die Möglichkeit bieten, bidirektionale Verbindungen (Senden und Empfangen) über getrennte Fasern zu realisieren, was für viele moderne Netzwerkprotokolle essentiell ist.
Die OM3-Spezifikation ist ein entscheidendes Kriterium für die Leistungsfähigkeit moderner Rechenzentren. OM3-Fasern sind für den Einsatz mit VCSEL-Lasern optimiert und bieten eine signifikant höhere Bandbreite und Reichweite im Vergleich zu älteren Multimode-Standards wie OM1 oder OM2. Dies ist unerlässlich für schnelle Datenübertragungsraten im Bereich von 10 Gbit/s, 40 Gbit/s und sogar 100 Gbit/s, insbesondere für kurz- und mittelfristige Verbindungen innerhalb von Rechenzentrum-Racks oder zwischen benachbarten Racks. Die Spleißbox ist nicht nur eine physische Aufnahme, sondern eine kritische Komponente, die sicherstellt, dass die optischen Signale mit minimaler Dämpfung und Dispersion übertragen werden.
Die interne Organisation ist ebenso wichtig. Die Spleißbox ist dafür ausgelegt, Spleißkassetten aufzunehmen, die die gespleißten Faserenden sicher und geordnet aufnehmen und schützen. Dies verhindert, dass die empfindlichen Spleißstellen mechanischen Belastungen ausgesetzt werden. Die ergonomische Gestaltung der Box ermöglicht einen einfachen Zugang zu den einzelnen LC-Kopplungen, was das Ein- und Ausstecken von Patchkabeln erleichtert und Fehler bei der Verkabelung reduziert. Darüber hinaus minimiert eine gute interne Kabelführung das Risiko von Überlängen und ermöglicht eine saubere Trennung von Ein- und Ausgangskabeln, was die Fehlerbehebung und zukünftige Erweiterungen vereinfacht.
Das Gehäuse aus hochwertigem Stahl mit Pulverbeschichtung bietet nicht nur eine ästhetisch ansprechende Oberfläche, sondern auch eine robuste Struktur, die gegen Staub, Feuchtigkeit und leichte mechanische Stöße schützt. Dies ist besonders in industriellen Umgebungen von Vorteil, wo die Netzwerkinfrastruktur oft raueren Bedingungen ausgesetzt ist als in einem klimatisierten Rechenzentrum. Die präzise Fertigung der Spleißbox stellt sicher, dass alle Komponenten, von den Adapteröffnungen bis zu den Kabeleinführungen, exakt positioniert sind, um eine optimale Performance der Glasfaserverbindungen zu gewährleisten.
FAQ – Häufig gestellte Fragen zu LW 12G50OM3DLC – 19″ LWL Spleißbox, 6x LC Duplex OM3, 1HE
Was ist der Hauptzweck einer LWL Spleißbox wie der LW 12G50OM3DLC?
Die Hauptfunktion einer LWL Spleißbox ist der sichere und geordnete Schutz von Glasfaserspleißverbindungen. Sie bietet eine dedizierte Umgebung zur Aufnahme von Spleißkassetten, schützt die empfindlichen Spleißstellen vor mechanischen Belastungen und Umwelteinflüssen und ermöglicht eine übersichtliche Kabelverwaltung.
Für welche Netzwerkanwendungen ist die OM3-Faserklasse am besten geeignet?
OM3-Fasern sind für Multimode-Übertragungen optimiert und eignen sich hervorragend für 10-Gigabit-Ethernet (10GBASE-SR) über Distanzen bis zu 300 Metern. Sie sind auch für 40-Gigabit- und 100-Gigabit-Ethernet (40GBASE-SR4, 100GBASE-SR4) auf kürzeren Distanzen (bis zu 100 Meter) eine bewährte Wahl, insbesondere in Rechenzentren und für interne Verbindungen.
Wie viele Faserkabel kann die LW 12G50OM3DLC Spleißbox maximal aufnehmen?
Die Box verfügt über 6 LC Duplex Anschlüsse. Jede LC Duplex Kupplung repräsentiert typischerweise zwei Fasern (eine für Senden, eine für Empfangen). Die genaue Anzahl der internen Spleißpunkte hängt von der verwendeten Spleißkassette und deren Kapazität ab, die oft für 12, 24 oder mehr Fasern ausgelegt ist. Die Box ist also für eine hohe Anzahl von Spleißpunkten konzipiert, die über die 12 physischen Duplex-Anschlüsse terminiert werden.
Ist die LW 12G50OM3DLC mit anderen Glasfaserklassen als OM3 kompatibel?
Die Spleißbox selbst ist physisch mit den LC-Anschlüssen und der internen Kabelführung kompatibel mit verschiedenen Multimode-Fasertypen (wie OM1, OM2, OM3, OM4). Die Leistung wird jedoch durch die verwendete Faser bestimmt. Für die volle OM3-Leistung müssen auch die verwendeten Patchkabel und die angeschlossene aktive Hardware mit OM3 kompatibel sein.
Welche Art von Spleißkassetten werden für diese Box benötigt?
Typischerweise werden Standard-Glasfaser-Spleißkassetten benötigt, die für die Aufnahme von geschützten Glasfaserspleißen ausgelegt sind. Die genaue Größe und das Befestigungssystem können je nach Hersteller der Spleißbox variieren, aber gängige 12er, 24er oder 48er Spleißkassetten sind meist kompatibel. Es wird empfohlen, Spleißkassetten zu wählen, die für die Anzahl der zu erwartenden Spleißpunkte und die gewählte Glasfaserart (OM3) geeignet sind.
Wie wird die Kabelzuführung in die Spleißbox gelöst?
Die Spleißbox verfügt über integrierte Kabeleinführungen, die in der Regel mit Dichtungen oder Verschraubungen ausgestattet sind, um das Eindringen von Staub und Feuchtigkeit zu verhindern. Diese Einführungen ermöglichen die sichere Zufuhr von externen Glasfaserkabeln, die dann im Inneren der Box zu den Spleißpunkten und den einzelnen Fasern aufgeteilt werden.
Ist die LW 12G50OM3DLC für den Einsatz in industriellen Umgebungen geeignet?
Ja, das robuste Stahlgehäuse mit Pulverbeschichtung, die sichere Kabelführung und der Schutz der Spleißstellen machen diese Spleißbox auch für anspruchsvolle industrielle Umgebungen geeignet, in denen Langlebigkeit und Zuverlässigkeit oberste Priorität haben.
