Zuverlässige Signalentkopplung für anspruchsvolle Elektronikprojekte: Der LTV 827S – 2-fach Optokoppler
Benötigen Sie eine robuste und sichere Trennung von digitalen und analogen Schaltungsteilen in Ihren komplexen Elektronikkonstruktionen? Der LTV 827S – ein hochleistungsfähiger 2-fach Optokoppler – ist die ideale Lösung für Entwickler, Ingenieure und professionelle Anwender, die höchste Ansprüche an Zuverlässigkeit, Isolationsfestigkeit und präzise Signalübertragung stellen. Er minimiert effektiv Störeinflüsse und Überspannungen, schützt empfindliche Bauteile und ermöglicht stabile Betriebsparameter in einer Vielzahl von industriellen und anspruchsvollen Hobby-Anwendungen.
Maximale Isolation und Schutzwirkung: Die Stärken des LTV 827S
Im Vergleich zu konventionellen Kopplungsmethoden bietet der LTV 827S durch seine optische Trennung ein entscheidendes Sicherheitsplus. Diese physikalische Barriere zwischen Eingangs- und Ausgangskreis eliminiert jegliche elektrische Verbindung und schützt somit sensible Steuerungs- oder Messschaltungen zuverlässig vor schädlichen Spannungsspitzen, Brummeinstreuungen und Massepotentialverschiebungen. Mit einer bemerkenswerten Isolationsspannung von 5kV ist er für Umgebungen konzipiert, in denen hohe Spannungen üblich sind, wie beispielsweise in der Leistungselektronik, bei der Steuerung von Motoren oder in industriellen Automatisierungssystemen. Die präzise Steuerung von Strömen bis zu 50mA und die Möglichkeit, das Stromverstärkungsverhältnis (CTR) zwischen 50% und 600% zu wählen, erlauben eine flexible Anpassung an unterschiedlichste Lastanforderungen und Treiberschaltungen.
Überlegene Leistungsparameter und technische Vorteile
Der LTV 827S zeichnet sich durch eine Reihe von technischen Spezifikationen aus, die ihn für anspruchsvolle Anwendungen zur ersten Wahl machen:
- Hohe Isolationsspannung: Die 5kV Spannungsfestigkeit zwischen Ein- und Ausgang garantiert maximale Sicherheit und verhindert Überschläge auch unter extremen Bedingungen.
- Flexible Stromsteuerung: Mit einem maximalen Ausgangsstrom von 50mA ist der Optokoppler vielseitig einsetzbar und kann eine breite Palette von Lasten steuern.
- Variable Stromverstärkung (CTR): Der Bereich von 50% bis 600% ermöglicht eine präzise Anpassung an die Anforderungen der Ansteuerelektronik und der zu schaltenden Last, was zu einer optimierten Energieeffizienz und Signalintegrität führt.
- Geringe Leckströme: Minimale Leckströme im Sperrzustand gewährleisten eine hohe Effizienz und vermeiden unerwünschte Beeinflussungen der zu schützenden Schaltung.
- Schnelle Schaltzeiten: Die schnellen An- und Abschaltzeiten des LTV 827S sind entscheidend für dynamische Anwendungen, bei denen schnelle Signalwechsel erforderlich sind, wie beispielsweise in der digitalen Signalverarbeitung oder bei der Steuerung von Hochfrequenzschaltungen.

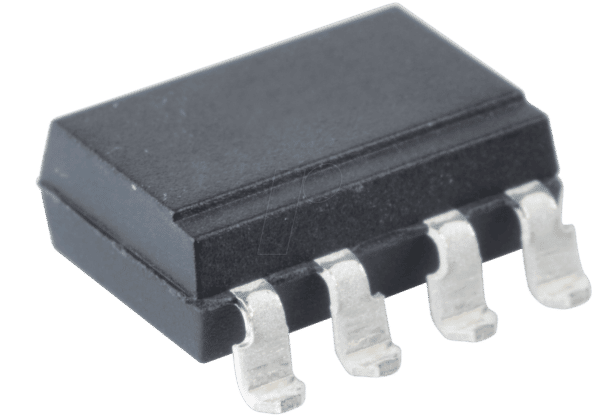

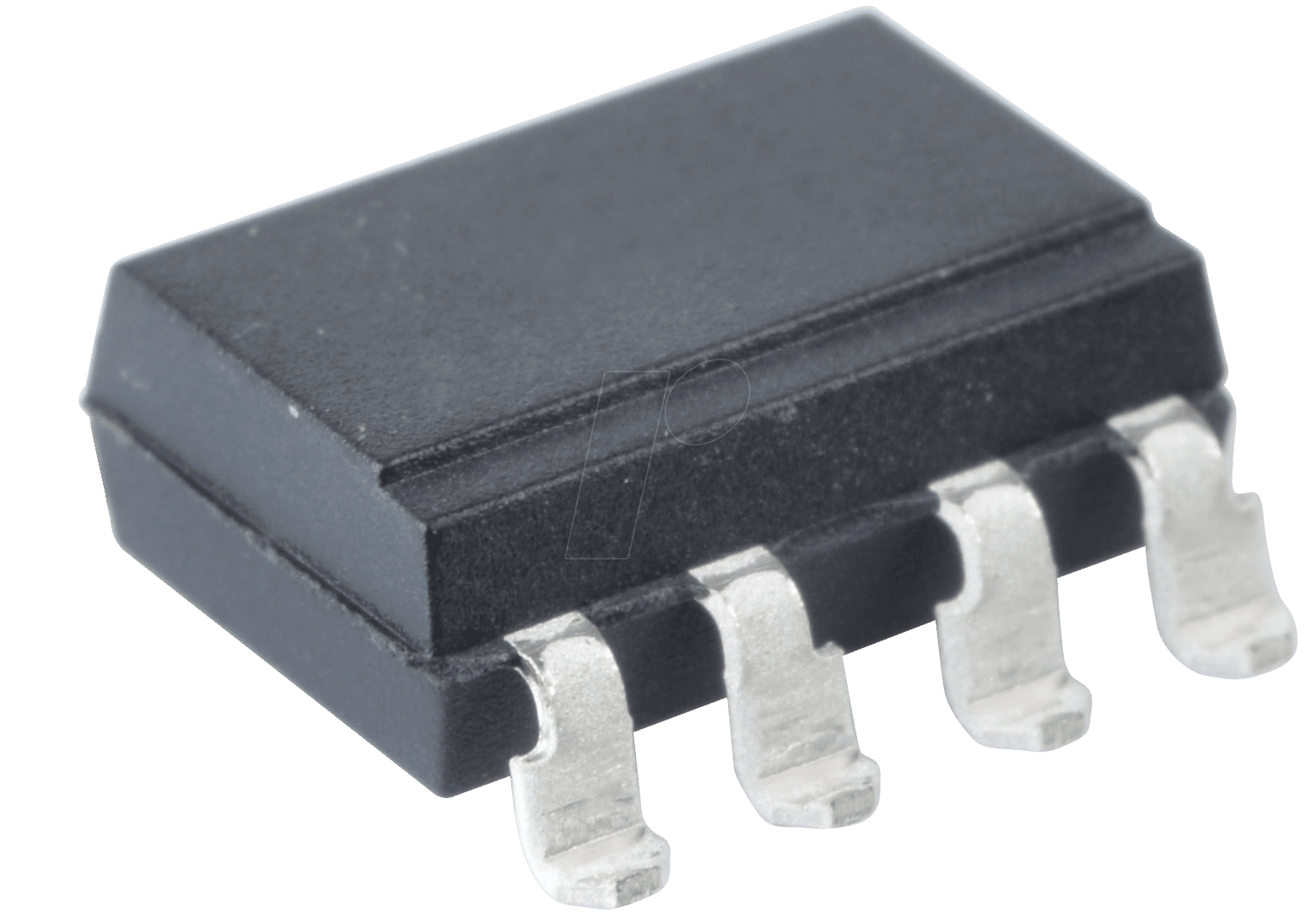

- SMD-8 Gehäuse: Die kompakte Bauform im SMD-8 Gehäuse ermöglicht eine platzsparende Integration auf Leiterplatten und ist ideal für moderne, miniaturisierte Elektronikdesigns. Dies erleichtert die automatische Bestückung und optimiert den Aufbau von kompakten Geräten.
- Zuverlässige Technologie: Die bewährte Optokoppler-Technologie basiert auf einer lichtemittierenden Diode (LED) und einem Fototransistor, die durch einen transparenten Isolierstoff getrennt sind. Dies bietet eine natürliche und äußerst zuverlässige Form der galvanischen Trennung.
Detaillierte Spezifikationen und technische Merkmale
Für eine präzise Planung und Integration bietet der LTV 827S folgende detaillierte Spezifikationen und Merkmale:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | 2-fach Optokoppler |
| Maximale Sperrspannung (Vceo) | 35V |
| Maximaler Ausgangsstrom (If) | 50mA |
| Stromverstärkung (CTR) Bereich | 50% – 600% |
| Isolationsspannung | 5kV (AC, 1 Minute RMS) |
| Gehäusetyp | SMD-8 (Surface Mount Device) |
| Anzahl Kanäle | 2 |
| Betriebstemperaturbereich | -55°C bis +100°C (typisch, abhängig von genauer Ausführung und Herstellerdatenblatt) |
| Anwendung | Signalentkopplung, Isolierung von Hochspannungsschaltkreisen, Netzteilsteuerung, Schnittstellenkonverter, galvanische Trennung in industrieller Automatisierung und Medizintechnik. |
Einsatzgebiete des LTV 827S in der Praxis
Der LTV 827S findet Anwendung in zahlreichen Bereichen der modernen Elektronik:
- Industrielle Automatisierung: Zur Entkopplung von Steuerleitungen, Schnittstellen zwischen SPS-Systemen und Feldgeräten, sowie zur Isolierung von Aktoren und Sensoren mit unterschiedlichen Spannungspegeln.
- Netzteiltechnik: Zur galvanischen Trennung von Primär- und Sekundärseite in Schaltnetzteilen, um Bediener und empfindliche Komponenten zu schützen.
- Leistungselektronik: Zur sicheren Ansteuerung von Leistungshalbleitern wie MOSFETs und IGBTs, wo hohe Spannungen und Ströme auftreten.
- Kommunikationstechnik: Zur Isolierung von Datenleitungen und zur Verhinderung von Masseschleifen in Netzwerken.
- Medizintechnik: Wo höchste Anforderungen an die Patientensicherheit und die Zuverlässigkeit der Geräte gestellt werden, um elektrische Schläge zu verhindern.
- Audio- und Videotechnik: Zur Unterdrückung von Brummschleifen und zur Verbesserung der Signalqualität.
- Entwicklungs- und Testlabore: Als unverzichtbares Werkzeug zur Erstellung sicherer und stabiler Schaltungsprototypen.
Optimale Integration und Montage
Das SMD-8 Gehäuse des LTV 827S ist für die Oberflächenmontage auf Leiterplatten (PCB) konzipiert. Dies ermöglicht eine effiziente und präzise Bestückung mittels automatisierter Fertigungsprozesse. Die kompakte Bauform erlaubt eine hohe Packungsdichte auf der Platine, was besonders in Geräten mit begrenztem Bauraum von Vorteil ist. Für eine optimale Performance und Zuverlässigkeit ist die korrekte Löttechnik gemäß den Herstellerempfehlungen entscheidend. Eine sorgfältige Layoutgestaltung der Leiterplatte, insbesondere im Bereich der Isolationsstrecken und der Verlegung von Verbindungen, trägt maßgeblich zur maximalen Ausnutzung der Isolationseigenschaften des Optokopplers bei.
FAQ – Häufig gestellte Fragen zu LTV 827S – 2-fach Optokoppler, 5kV, 35V, 50mA, 50-600%, SMD-8
Was ist die Hauptfunktion eines Optokopplers wie dem LTV 827S?
Die Hauptfunktion eines Optokopplers wie dem LTV 827S ist die galvanische Trennung zwischen zwei Stromkreisen. Er ermöglicht die Übertragung von elektrischen Signalen von einem Stromkreis zum anderen, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt den einen Stromkreis vor den potenziellen Gefahren oder Störungen des anderen.
Warum ist die Isolationsspannung von 5kV bei diesem Optokoppler wichtig?
Die Isolationsspannung von 5kV gibt an, wie hoch die maximale Spannung ist, die zwischen der Eingangsseite (LED) und der Ausgangsseite (Fototransistor) sicher aufrechterhalten werden kann, ohne dass es zu einem elektrischen Durchschlag kommt. Eine hohe Isolationsspannung wie 5kV ist entscheidend für Anwendungen, bei denen mit hohen Spannungen gearbeitet wird, um die Sicherheit von Personen und Geräten zu gewährleisten und empfindliche Schaltungen vor Überspannungen zu schützen.
Was bedeutet die Angabe „SMD-8“?
SMD steht für Surface Mount Device, was bedeutet, dass das Bauteil direkt auf die Oberfläche einer Leiterplatte gelötet wird und keine Durchsteckmontage (THT – Through-Hole Technology) benötigt. Die Zahl „8“ bezieht sich auf die Anzahl der Anschlüsse oder Pins des Bauteils, die für die Integration in die Schaltung verwendet werden.
Wie beeinflusst das Stromverstärkungsverhältnis (CTR) von 50-600% die Anwendung?
Das Stromverstärkungsverhältnis (CTR – Current Transfer Ratio) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (Vorwärtsstrom der LED) an. Ein Bereich von 50% bis 600% bedeutet, dass der Optokoppler mit unterschiedlichen Eingangssignalen betrieben werden kann, um den gewünschten Ausgangsstrom zu erzielen. Ein hoher CTR-Wert ermöglicht es, mit geringeren Eingangströmen einen größeren Ausgangsstrom zu schalten, was die Effizienz und die Flexibilität bei der Ansteuerung erhöht.
Welche Art von Störungen kann der LTV 827S verhindern?
Der LTV 827S kann effektiv verschiedene Arten von Störungen verhindern, darunter Überspannungen (z.B. durch Schaltvorgänge in Netzteilen oder externe Einflüsse), Brummeinstreuungen (häufig durch Wechselspannungsnetze verursacht) und Massepotentialverschiebungen. Durch die galvanische Trennung werden diese Störungen daran gehindert, von einem Stromkreis auf einen anderen überzugehen.
Ist der LTV 827S für Hochfrequenzanwendungen geeignet?
Ja, der LTV 827S ist für viele Hochfrequenzanwendungen geeignet, da er relativ schnelle Schaltzeiten bietet. Die genaue Eignung hängt von der spezifischen Frequenz des Signals und den Anforderungen der Anwendung ab. Für extrem hohe Frequenzen sollten jedoch spezielle Hochfrequenz-Optokoppler in Betracht gezogen werden. Die schnellen Schaltzeiten in Kombination mit der hohen Isolationsfestigkeit machen ihn jedoch zu einer guten Wahl für eine Vielzahl von Signalverarbeitungsaufgaben.
Wo finde ich detaillierte elektrische Kennlinien und typische Anwendungsschaltungen für den LTV 827S?
Detaillierte elektrische Kennlinien, typische Anwendungsschaltungen und weitere spezifische Informationen zum LTV 827S finden Sie im offiziellen Datenblatt des Herstellers. Dieses können Sie üblicherweise auf der Produktseite von Lan.de oder direkt auf der Website des Chipherstellers herunterladen.
