LTV 824S – 2-fach Optokoppler-AC: Maximale Isolation und Kontrolle für Ihre Schaltungen
Der LTV 824S – 2-fach Optokoppler-AC ist die essenzielle Komponente für Entwickler und Ingenieure, die eine robuste und zuverlässige galvanische Trennung in ihren elektronischen Schaltungen benötigen. Dieses Bauteil löst das kritische Problem der Signalübertragung zwischen Stromkreisen mit unterschiedlichen Spannungspegeln und Potenzialen und verhindert so effektiv die Ausbreitung von Störungen und Beschädigungen. Er ist ideal für alle, die auf höchste Signalintegrität, Schutz vor Überspannung und eine präzise Steuerung von AC-Signalen Wert legen.
Überlegene Isolation und Vielseitigkeit
Im Vergleich zu herkömmlichen Optokopplern bietet der LTV 824S – 2-fach Optokoppler-AC eine herausragende Isolationsspannung von 5kV, die auch unter widrigen Umgebungsbedingungen oder bei Spannungsspitzen einen kompromisslosen Schutz gewährleistet. Die integrierte Dual-Kanal-Konfiguration ermöglicht die gleichzeitige Übertragung und Trennung zweier unabhängiger AC-Signale, was ihn zu einer äußerst effizienten und platzsparenden Lösung für komplexe Designs macht. Seine Fähigkeit, AC-Signale zu verarbeiten, erweitert seine Einsatzmöglichkeiten signifikant gegenüber rein DC-gekoppelten Optokopplern und macht ihn zur überlegenen Wahl für eine Vielzahl von anspruchsvollen Applikationen.
Schlüsselfunktionen und Vorteile des LTV 824S
- Hohe Isolationsspannung: Mit 5kV RMS ist der LTV 824S darauf ausgelegt, auch signifikanten Spannungsunterschieden standzuhalten und eine erstklassige galvanische Trennung zu gewährleisten. Dies schützt empfindliche Steuergeräte vor schädlichen transienten Spannungen und Erdschleifen.
- Doppelkanal-AC-Betrieb: Die zwei integrierten Optokopplerkanäle ermöglichen die gleichzeitige Übertragung und Isolierung von zwei AC-Signalen. Dies vereinfacht das Schaltungsdesign und reduziert die Anzahl der benötigten Einzelkomponenten.
- Flexible Strom- und Spannungsbereiche: Der Optokoppler unterstützt Betriebsspannungen bis zu 35V und Ausgangsströme bis 50mA, was eine breite Palette von Schnittstellen und Lasten abdeckt.
- Anpassungsfähiges Stromübertragungsverhältnis (CTR): Ein CTR-Bereich von 20-300% bietet Flexibilität bei der Anpassung an unterschiedliche Ausgangstreiber und Eingangssignale. Dies ermöglicht eine optimierte Leistung über verschiedene Betriebsbedingungen hinweg.

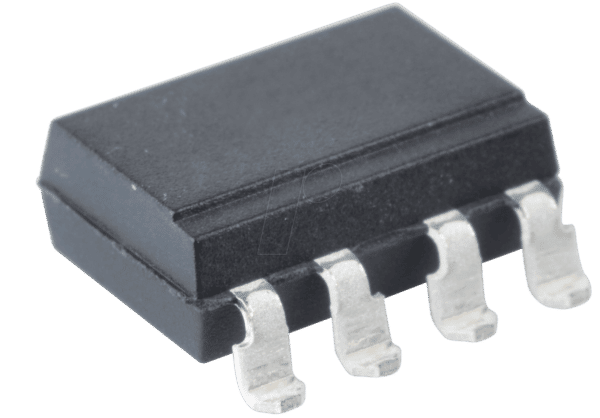

- SMD-Gehäuse (SMD-8): Das Surface-Mount-Device-Gehäuse erleichtert die automatisierte Bestückung auf Leiterplatten und ermöglicht kompaktere Schaltungsdesigns, was in modernen Elektronikprodukten unerlässlich ist.
- Zuverlässige AC-Signaldurchleitung: Speziell entwickelt für die zuverlässige Übertragung von Wechselspannungssignalen, wo eine einfache DC-Kopplung nicht ausreicht oder unerwünschte Nebeneffekte erzeugt.
- Robustheit und Langlebigkeit: Die Konstruktion ist auf Langlebigkeit und Zuverlässigkeit auch in anspruchsvollen industriellen Umgebungen ausgelegt.
Technische Spezifikationen und Materialqualitäten
| Merkmal | Beschreibung |
|---|---|
| Produktname | LTV 824S – 2-fach Optokoppler-AC |
| Isolationsspannung (RMS) | 5kV |
| Maximale Betriebsspannung (Ausgang) | 35V |
| Maximale Ausgangsstromstärke | 50mA |
| Stromübertragungsverhältnis (CTR) | 20-300% |
| Kanäle | 2 (AC-Betrieb) |
| Gehäusetyp | SMD-8 (Oberflächenmontage) |
| Material des Gehäuses | Hochleistungs-Kunststoffverbundstoff mit exzellenten dielektrischen Eigenschaften und thermischer Stabilität. Das Gehäusematerial ist so konzipiert, dass es die interne Struktur schützt und die hohe Isolationsspannung von 5kV unterstützt. |
| Interne Optoelektronik | Hochwertige Infrarot-LEDs und lichtempfindliche Silizium-Phototransistoren, optimiert für schnelle Schaltzeiten und präzises Stromübertragungsverhältnis auch bei wechselnden Temperaturen und Lastbedingungen. Die Diode und der Transistor sind durch eine hochisolierende Barriere voneinander getrennt. |
| Anwendungsbereiche | Stromversorgungen, Industrielle Steuerungssysteme, Messgeräte, Telekommunikationsgeräte, Wechselrichter und Frequenzumrichter, Schaltungen zur Netzentkopplung, medizinische Geräte mit hohen Isolationsanforderungen. |
| Schaltzeitverhalten | Optimiert für schnelle Schaltvorgänge im AC-Bereich, was eine präzise Signalverarbeitung und kurze Reaktionszeiten in gesteuerten Systemen ermöglicht. Typische Anstiegs- und Abfallzeiten liegen im Mikrosekundenbereich. |
Einsatzmöglichkeiten des LTV 824S in anspruchsvollen Schaltungen
Der LTV 824S – 2-fach Optokoppler-AC findet seinen idealen Einsatzort in Bereichen, wo eine strikte Trennung von Stromkreisen unerlässlich ist, um die Sicherheit und Funktionalität zu gewährleisten. In modernen Schaltnetzteilen spielt er eine entscheidende Rolle bei der Isolierung der Niedervolt-Steuerelektronik von der Hochspannungs-Primärseite, wodurch sowohl Anwender als auch die empfindlichen Schaltungsteile geschützt werden. Bei industriellen Steuerungs- und Automatisierungssystemen ermöglicht er die sichere Übertragung von Steuersignalen von einer verrauschten Umgebung zu einem empfindlichen Mikrocontroller oder SPS-System. Die Fähigkeit, AC-Signale zu verarbeiten, macht ihn zudem zur perfekten Wahl für die Ansteuerung von Relais, TRIACs oder anderen AC-Schaltkomponenten, wo eine elektrische Entkopplung notwendig ist, um Überspannungen oder Störsignale abzufangen. Seine hohe Isolationsfähigkeit ist zudem ein entscheidender Faktor in Anwendungen im Bereich der erneuerbaren Energien, wie z.B. in Wechselrichtern, wo die zuverlässige Trennung von Netz und PV-Modulen höchste Priorität hat.
FAQ – Häufig gestellte Fragen zu LTV 824S – 2-fach Optokoppler-AC, 5kV, 35V, 50mA, 20-300%, SMD-8
Was bedeutet „2-fach Optokoppler-AC“ genau?
Ein 2-fach Optokoppler-AC bedeutet, dass das Bauteil zwei voneinander unabhängige Kanäle zur Signalübertragung besitzt. Jeder Kanal besteht aus einer lichtemittierenden Diode (LED) auf der Eingangsseite und einem lichtempfindlichen Bauteil (hier ein Phototransistor) auf der Ausgangsseite. Das Besondere an diesem Modell ist, dass es speziell für die Übertragung von Wechselspannungssignalen (AC) optimiert ist, im Gegensatz zu reinen DC-Optokopplern, und dies über zwei parallele Pfade.
Warum ist eine Isolationsspannung von 5kV wichtig?
Die Isolationsspannung von 5kV gibt den maximalen Wechselspannungs-Effektivwert an, den die interne Trennung zwischen der Ein- und Ausgangsseite des Optokopplers sicher aushalten kann, ohne dass es zu einem elektrischen Durchschlag kommt. Dies ist entscheidend, um empfindliche Elektronik vor hohen Spannungen, Spannungsspitzen und Erdschleifen zu schützen und die Sicherheit von Mensch und Maschine zu gewährleisten, insbesondere in industriellen oder netzgetrennten Anwendungen.
Kann der LTV 824S auch DC-Signale übertragen?
Obwohl der LTV 824S primär für AC-Signalübertragung konzipiert ist, kann er unter bestimmten Umständen auch DC-Signale übertragen. Die Spezifikationen und das genaue Verhalten bei reinem DC-Betrieb sollten jedoch sorgfältig im Datenblatt geprüft werden, da die Leistung und Charakteristik von AC-optimierten Bauteilen im DC-Betrieb abweichen kann. Für reine DC-Anwendungen sind oft spezielle DC-Optokoppler die bessere Wahl.
Was ist das Stromübertragungsverhältnis (CTR) und warum ist der Bereich von 20-300% relevant?
Das Stromübertragungsverhältnis (CTR) beschreibt das Verhältnis des Ausgangsstroms (am Phototransistor) zum Eingangsstrom (durch die LED). Ein höherer CTR bedeutet, dass weniger Eingangsstrom benötigt wird, um einen bestimmten Ausgangsstrom zu erzeugen. Der breite Bereich von 20-300% zeigt, dass das CTR je nach Betriebsstrom stark variieren kann. Dies bietet eine große Flexibilität, um den Optokoppler an verschiedene Eingangstreiber und Ausgangslasten anzupassen, und ermöglicht eine effiziente Signalübertragung über einen weiten Bereich von Stromstärken.
Welche Vorteile bietet das SMD-8-Gehäuse?
Das SMD-8-Gehäuse (Surface Mount Device) ermöglicht die direkte Montage des Bauteils auf der Oberfläche einer Leiterplatte (PCB). Dies vereinfacht und beschleunigt den automatisierten Bestückungsprozess in der Massenfertigung erheblich. Zudem erlauben SMD-Komponenten kompaktere Schaltungsdesigns, was in vielen modernen elektronischen Geräten aufgrund von Platzmangel entscheidend ist.
In welchen Umgebungen ist der Einsatz des LTV 824S besonders empfehlenswert?
Der LTV 824S ist besonders empfehlenswert in Umgebungen, die durch hohe Spannungsunterschiede, potenziell gefährliche elektrische Störungen oder die Notwendigkeit einer robusten galvanischen Trennung gekennzeichnet sind. Dazu gehören industrielle Steuerungs- und Automatisierungssysteme, Energieversorgungsanwendungen (wie Schaltnetzteile und Wechselrichter), Telekommunikationsinfrastruktur, Labormessgeräte und überall dort, wo die Sicherheit und Integrität von Signalen oberste Priorität haben.
Wie unterscheidet sich der LTV 824S von anderen Optokopplertypen?
Der LTV 824S unterscheidet sich durch seine spezifische Auslegung für AC-Signalübertragung, die hohe Isolationsspannung von 5kV, die Doppelkanal-Konfiguration und das breite CTR-Spektrum. Während viele Standard-Optokoppler primär für DC-Signale konzipiert sind und geringere Isolationsspannungen aufweisen, bietet der LTV 824S eine spezialisierte Lösung für anspruchsvollere und potenziell gefährlichere Einsatzbereiche, die eine überlegene Isolation und Flexibilität erfordern.
