Optimale Signalentkopplung für professionelle Elektronikanwendungen
Benötigen Sie eine zuverlässige und sichere Trennung zwischen verschiedenen Stromkreisen in Ihren anspruchsvollen Elektronikprojekten? Der LTV 817S – 1-fach Optokoppler bietet hierfür die ideale Lösung. Entwickelt für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die höchste Ansprüche an Signalintegrität und elektrische Sicherheit stellen, minimiert dieses Bauteil effektiv Brummschleifen und schützt empfindliche Komponenten vor Überspannungen.
Warum der LTV 817S die überlegene Wahl ist
Im Vergleich zu herkömmlichen galvanisch getrennten Kopplungsmethoden, die oft Platzbedarf, Komplexität und Kosten erhöhen, bietet der LTV 817S eine integrierte und hocheffiziente Lösung. Seine spezifizierte Isolationsspannung von 5 kV und die robuste Ausführung garantieren eine überragende Zuverlässigkeit, selbst unter extremen Betriebsbedingungen. Die präzise Steuerung des Stromverhältnisses (CTR) von 50-600% ermöglicht eine flexible Anpassung an unterschiedliche Schaltungsanforderungen, was ihn von einfacheren Optokopplern abhebt.
Fortschrittliche Entkopplungstechnologie
Der LTV 817S nutzt die bewährte Optokoppler-Technologie, um eine galvanische Trennung zwischen einem Eingangssignal und einem Ausgangsstromkreis zu realisieren. Diese Trennung wird durch eine lichtemittierende Diode (LED) und einen lichtempfindlichen Halbleiterschalter (Fototransistor) innerhalb desselben Gehäuses erreicht. Wenn die LED durch einen Stromfluss im Eingangskreis aktiviert wird, emittiert sie Licht, das vom Fototransistor auf der Ausgangsseite erfasst wird. Dieses Licht aktiviert den Fototransistor und ermöglicht so einen Stromfluss im Ausgangskreis. Diese rein optische Übertragung des Signals verhindert den direkten elektrischen Kontakt und schützt so zuverlässig vor Spannungsspitzen und elektrischem Rauschen.
Hauptvorteile des LTV 817S Optokopplers
- Hohe Isolationsspannung: Mit einer garantierten Isolationsspannung von 5 kV bietet der LTV 817S einen herausragenden Schutz gegen hohe Spannungsspitzen und gewährleistet die Sicherheit von Personal und Equipment. Dies ist entscheidend in Industrieanwendungen, wo Netzspannungen oder hohe Gleichspannungen gehandhabt werden.
- Breiter Betriebsbereich: Der Optokoppler ist für eine maximale Betriebsspannung von 35V und einen Ausgangsstrom von bis zu 50mA ausgelegt. Diese Spezifikationen decken eine breite Palette von typischen Steuer- und Schaltsignalen ab.
- Flexibles Stromverhältnis (CTR): Das Stromverstärkungsverhältnis (Current Transfer Ratio, CTR) von 50% bis 600% ermöglicht eine hohe Flexibilität bei der Dimensionierung der Ansteuerstromkreise. Ein hoher CTR bedeutet, dass bereits ein geringer Eingangsstrom einen deutlich höheren Ausgangsstrom schalten kann, was die Effizienz des Systems steigert und den Energieverbrauch reduziert.

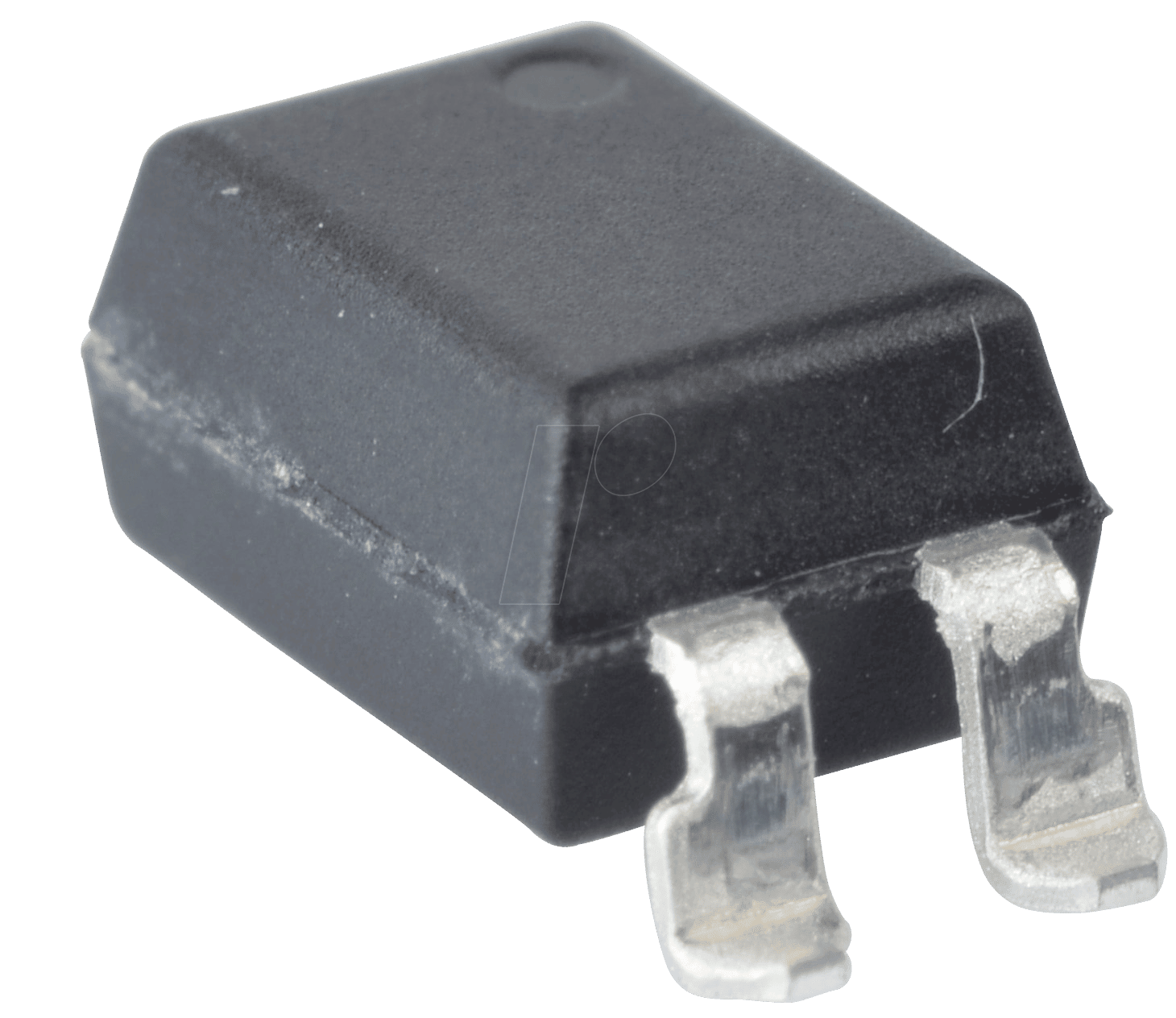

- Kompakte SMD-Bauform: Die SMD-4 (Surface Mount Device) Bauform ermöglicht eine platzsparende Integration auf Leiterplatten (PCBs). Dies ist besonders vorteilhaft in modernen, kompakten Elektronikgeräten, wo jeder Millimeter zählt. Die automatische Bestückung wird durch diese Bauform ebenfalls erleichtert.
- Zuverlässige Signalübertragung: Der LTV 817S gewährleistet eine präzise und rauschfreie Übertragung von digitalen und analogen Signalen. Die galvanische Trennung eliminiert potenzielle Brummschleifen und Signalverzerrungen, die durch gemeinsame Erdungen oder elektromagnetische Interferenzen verursacht werden können.
- Vielseitige Anwendungsmöglichkeiten: Von der Stromversorgungstechnik über die industrielle Automatisierung bis hin zu Kommunikationsgeräten – der LTV 817S ist ein unverzichtbares Bauteil zur Gewährleistung von Sicherheit und Stabilität in einer Vielzahl von elektronischen Schaltungen.
Technische Spezifikationen und Einsatzbereiche
Der LTV 817S ist ein einkanaliger Optokoppler, der auf der bewährten GaAIAs-LED-Technologie basiert. Die integrierte Fototransistor-Ausgangsstufe bietet eine schnelle Schaltgeschwindigkeit und eine hohe Zuverlässigkeit. Die niedrige Eingangsspannungsschwelle der LED ermöglicht eine effiziente Ansteuerung auch mit geringen Spannungspegeln. Die Spezifikation für die Isolationsspannung von 5kV (RMS) gemäß IEC 60747-5-5 ist ein entscheidender Faktor für Anwendungen, die eine hohe elektrische Sicherheit erfordern, wie z.B. in medizinischen Geräten oder industriellen Steuerungen. Der maximale Ausgangsstrom von 50mA und eine maximale Ausgangsspannung von 35V eignen sich für die Schaltung von Relais, Transistoren oder anderen Niederstromkomponenten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | 1-fach Optokoppler |
| Gehäuseform | SMD-4 (Oberflächenmontage) |
| Isolationsspannung (min.) | 5 kV (RMS, 1 Sekunde) |
| Durchlassstrom (IF, max.) | 50 mA |
| Sperrspannung (VR) | 3.5 V (typisch) |
| Ausgangsstrom (IC, max.) | 50 mA |
| Ausgangsspannung (VCEO, max.) | 35 V |
| Stromübertragungsverhältnis (CTR) | 50% bis 600% (typisch, je nach Ansteuerbedingungen) |
| Schaltzeit (tON / tOFF) | Schnell (typisch < 3 µs) |
| Betriebstemperaturbereich | -55 °C bis +125 °C (typisch) |
| Material & Haptik | Hochwertiges Kunststoffgehäuse mit thermischer Stabilität. Die SMD-Bauform ermöglicht präzise Lötstellen und eine robuste mechanische Verbindung auf der Leiterplatte. |
| Design-Merkmale | Kompakte Bauform für hohe Integrationsdichte. Klare Pin-Belegung für einfache Schaltungsentwicklung. Hohe Zuverlässigkeit durch bewährte Halbleitertechnologie. |
| Einsatzmöglichkeiten | Schnittstellenentkopplung, Netzteildesign, industrielle Steuerungstechnik, Signalübertragung in Rauschumgebungen, Schutz von Mikrocontrollern, Kommunikationssysteme. |
Anwendungsgebiete im Detail
Der LTV 817S Optokoppler ist ein vielseitiges Bauteil, das in zahlreichen Elektronikanwendungen seine Stärken ausspielt. In der Netzteiltechnik dient er zur galvanischen Trennung zwischen der Netzseite und der Niederspannungs-Sekundärseite, was die Sicherheit von Benutzern und Geräten erhöht und gleichzeitig eine saubere Regelung ermöglicht. Im Bereich der industriellen Automatisierung wird er häufig eingesetzt, um SPS-Systeme (Speicherprogrammierbare Steuerungen) von Feldgeräten mit potenziell unterschiedlichen Massepotentialen oder höheren Spannungen zu entkoppeln und so vor Störungen und Beschädigungen zu schützen. Die Überwachung und Steuerung von Motoren, Sensoren oder Aktoren wird durch den LTV 817S sicher und zuverlässig gestaltet.
In Telekommunikationsgeräten und Audio-/Video-Systemen hilft er dabei, unerwünschtes Netzbrummen und Signalrauschen zu eliminieren, das durch gemeinsame Erdungen entstehen kann. Dies führt zu einer klareren Signalqualität und einem besseren Klangerlebnis. Darüber hinaus ist der LTV 817S ein wichtiges Element im Schutz von Mikrocontrollern und empfindlicher digitaler Logik. Durch die Trennung von Hochspannungs- oder Störbereichen verhindert er, dass schädliche Spannungsspitzen oder Transienten die empfindlichen Halbleiterbausteine im Mikrocontroller beschädigen. Die relativ hohe Ausgangsstromfähigkeit ermöglicht es, kleinere Lasten direkt zu schalten oder als Treibertransistor für größere Leistungsschalter zu fungieren.
FAQ – Häufig gestellte Fragen zu LTV 817S – 1-fach Optokoppler, 5kV, 35V, 50mA, 50-600%, SMD-4
Was genau ist ein Optokoppler und wie funktioniert er?
Ein Optokoppler, auch bekannt als Fotokoppler, ist ein elektronisches Bauteil, das eine Signalübertragung zwischen zwei elektrisch getrennten Stromkreisen durch Licht ermöglicht. Er besteht im Wesentlichen aus einer lichtemittierenden Diode (LED) im Eingangsbereich und einem lichtempfindlichen Bauelement (z.B. Fototransistor) im Ausgangsbereich. Wenn Strom durch die LED fließt, emittiert diese Licht. Dieses Licht wird vom Fototransistor erfasst und steuert so den Stromfluss im Ausgangskreis. Dies schafft eine galvanische Trennung, die Schutz vor Spannungsspitzen und Brummschleifen bietet.
Welche Vorteile bietet die galvanische Trennung durch den LTV 817S?
Die galvanische Trennung eliminiert einen direkten elektrischen Pfad zwischen den Stromkreisen. Dies schützt empfindliche Komponenten vor Überspannungen, unerwünschten Spannungsdifferenzen und Rauschen, die durch gemeinsame Erdungen oder elektromagnetische Interferenzen entstehen können. Dadurch wird die Signalintegrität verbessert und die Lebensdauer der angeschlossenen Geräte erhöht.
Für welche Art von Anwendungen ist der LTV 817S besonders geeignet?
Der LTV 817S ist ideal für Anwendungen, die eine hohe elektrische Sicherheit und zuverlässige Signalentkopplung erfordern. Dazu gehören Netzteildesigns, industrielle Steuerungssysteme, Kommunikationsgeräte, Audio- und Videotechnik sowie der Schutz von Mikrocontrollern und empfindlicher digitaler Logik vor Störungen aus Hochspannungs- oder niederfrequenten Bereichen.
Was bedeutet das Stromübertragungsverhältnis (CTR) von 50-600%?
Das Stromübertragungsverhältnis (Current Transfer Ratio, CTR) gibt an, wie viel Ausgangsstrom (IC) für einen bestimmten Eingangsstrom (IF) fließt. Ein CTR von 50% bedeutet beispielsweise, dass ein Eingangsstrom von 1mA einen Ausgangsstrom von 0,5mA ermöglicht. Ein CTR von 600% bedeutet, dass 1mA Eingangsstrom bis zu 6mA Ausgangsstrom schalten kann. Ein breiter CTR-Bereich, wie beim LTV 817S, bietet Flexibilität bei der Schaltungsdimensionierung, da er die Ansteuerung mit unterschiedlichen Eingangsstromstärken ermöglicht und oft eine bessere Effizienz bietet.
Ist die SMD-4 Bauform montagefreundlich?
Ja, die SMD-4 (Surface Mount Device) Bauform ist für die automatisierte Leiterplattenbestückung optimiert und ermöglicht eine platzsparende Integration. Die Bauteile werden direkt auf die Oberfläche der Leiterplatte gelötet, was zu einer kompakteren und oft robusteren Konstruktion führt als bei bedrahteten Bauteilen.
Welche maximalen Spannungen und Ströme kann der LTV 817S sicher verarbeiten?
Der LTV 817S ist für eine maximale Ausgangsspannung von 35V und einen maximalen Ausgangsstrom von 50mA ausgelegt. Die isolierende Spannung zwischen Eingang und Ausgang beträgt beeindruckende 5kV (RMS). Es ist wichtig, diese Grenzwerte einzuhalten, um eine sichere und zuverlässige Funktion des Bauteils zu gewährleisten.
Wie wirkt sich die Betriebstemperatur auf die Leistung des Optokopplers aus?
Der LTV 817S ist für einen weiten Betriebstemperaturbereich von typischerweise -55 °C bis +125 °C spezifiziert. Innerhalb dieses Bereichs bleiben die Leistungsparameter wie CTR und Schaltzeiten im Rahmen der Spezifikationen. Extreme Temperaturen können jedoch die Lebensdauer und die genauen Leistungswerte beeinflussen. Die Einhaltung der empfohlenen Betriebstemperaturbereiche ist für eine langfristige Zuverlässigkeit entscheidend.
