Hochspannungsisolierung für kritische Elektronikanwendungen: LTV 816 – 1-fach Optokoppler
Der LTV 816 – 1-fach Optokoppler ist die ideale Lösung für Entwickler und Ingenieure, die eine robuste und zuverlässige galvanische Trennung in ihren Schaltungen benötigen. Wenn es darum geht, empfindliche Steuerungsschaltungen von potenziell gefährlichen Hochspannungsbereichen zu isolieren und gleichzeitig ein präzises Signal zu übertragen, bietet dieser Optokoppler überlegene Sicherheit und Leistung gegenüber konventionellen, direkten Verbindungen. Er ist speziell konzipiert, um die Anforderungen anspruchsvoller industrieller und technischer Anwendungen zu erfüllen, bei denen Integrität und Sicherheit an erster Stelle stehen.
Überlegene Isolation und Signalintegrität
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei der Isolationsfestigkeit oder der Signalqualität eingehen, zeichnet sich der LTV 816 durch seine herausragende elektrische Trennung von 5kV aus. Diese hohe Isolationsspannung schützt nachgeschaltete Komponenten und Bedienpersonal effektiv vor Überspannungen und transienten Störungen, die in Stromversorgungen, Motortreibern oder Kommunikationsschnittstellen häufig auftreten können. Die präzise Übertragung des Eingangssignals mit einem Stromübertragungsverhältnis (CTR) von 50-600% ermöglicht eine flexible Anpassung an unterschiedliche Schaltungsbedingungen und sorgt für eine konsistente Leistung, selbst bei variierenden Stromstärken.
Maximale Sicherheit und Zuverlässigkeit für Ihre Projekte
Die Hauptfunktion des LTV 816 besteht darin, eine vollständige galvanische Trennung zwischen der Eingangs- und Ausgangsschaltung zu gewährleisten. Dies bedeutet, dass kein elektrischer Strom direkt zwischen den beiden Seiten fließen kann. Diese Eigenschaft ist unerlässlich, um:
- Schäden an empfindlichen Mikrocontrollern oder Sensoren durch hohe Spannungen oder Spannungsspitzen zu verhindern.
- Das Bedienpersonal vor elektrischem Schlag zu schützen, indem potenziell gefährliche Spannungen von erreichbaren Teilen der Schaltung isoliert werden.
- Die Störfestigkeit von elektronischen Geräten zu erhöhen, indem Brummeinstreuungen und andere elektromagnetische Interferenzen (EMI) zwischen verschiedenen Schaltungsteilen unterdrückt werden.
- Die Erdungsschleifenproblematik zu umgehen, die in komplexen Systemen zu unerwartetem Fehlverhalten führen kann.
Technische Spezifikationen und Vorteile im Detail

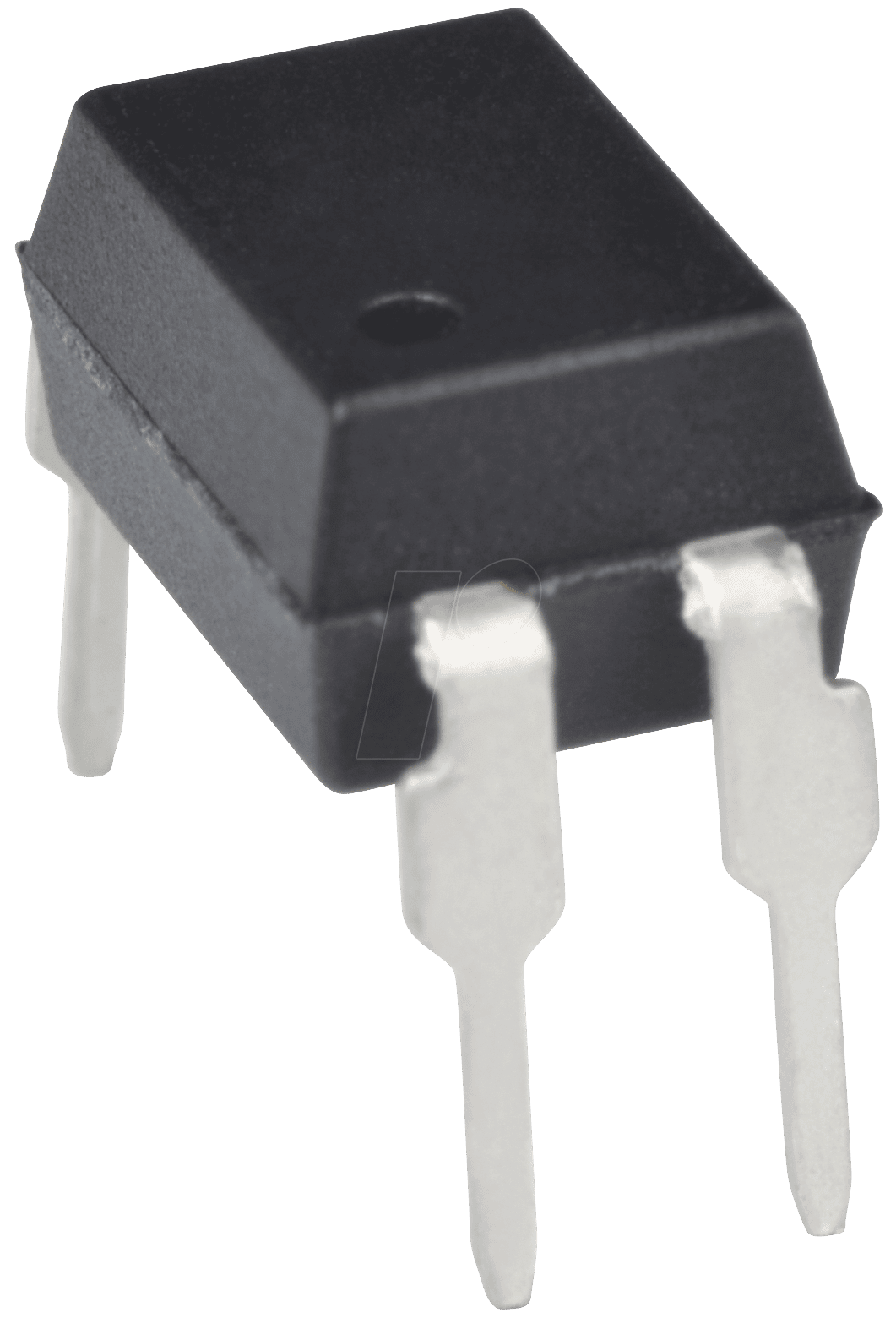

Der LTV 816 ist ein unidirektionaler Optokoppler, der eine Infrarot-Leuchtdiode (IR-LED) auf der Eingangsseite und einen Fototransistor auf der Ausgangsseite kombiniert. Die Durchbruchspannung von 80V des Fototransistors und die zulässige Stromstärke von 50mA ermöglichen den Einsatz in einer Vielzahl von Anwendungen. Das DIP-4-Gehäuse (Dual In-line Package) mit vier Pins bietet eine einfache Integration in Standard-Leiterplattenlayouts.
- Hohe Isolationsspannung: Mit 5kV bietet der LTV 816 eine erstklassige Sicherheit gegen Überspannungen und macht ihn ideal für Anwendungen, die strengen Sicherheitsstandards unterliegen.
- Flexibles Stromübertragungsverhältnis (CTR): Das breite Spektrum von 50-600% ermöglicht eine Anpassung an unterschiedliche Eingangssignalstärken und gewährleistet eine zuverlässige Auslösung des Fototransistors.
- Niedrige Betriebsspannung: Die Ausgangsseite ist für Spannungen bis zu 80V ausgelegt, was ihn für viele Niederspannungs- und Mittelspannungsanwendungen geeignet macht.
- Zuverlässige Signalübertragung: Der LTV 816 gewährleistet eine präzise und verlustarme Übertragung von digitalen und analogen Signalen über die galvanische Trennung hinweg.
- Kompaktes DIP-4-Gehäuse: Dieses Standardgehäuse erleichtert die Montage und Integration in bestehende Schaltungen und spart Platz auf der Leiterplatte.
- Lange Lebensdauer und Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards, bietet der LTV 816 eine hohe Zuverlässigkeit und eine lange Betriebslebensdauer, was ihn zu einer kosteneffizienten Wahl für industrielle Umgebungen macht.
Einsatzgebiete des LTV 816 Optokopplers
Die vielseitigen Eigenschaften des LTV 816 machen ihn zu einer unverzichtbaren Komponente in zahlreichen elektronischen Systemen:
- Schaltnetzteile (SMPS): Zur Steuerung von Rückkopplungsschleifen und zur Isolierung der Primär- von der Sekundärseite.
- Industrielle Automatisierung: In speicherprogrammierbaren Steuerungen (SPS), Sensorik und Aktorik zur sicheren Anbindung von Feldbussystemen und zur Vermeidung von Massepotenzialunterschieden.
- Motortreiber: Zur Steuerung von Leistungshalbleitern in Wechselrichtern und Frequenzumrichtern, um die Steuerlogik vor hohen Strömen und Spannungen zu schützen.
- Kommunikationsschnittstellen: Zur galvanischen Trennung von Datenleitungen wie RS-232 oder galvanisch getrennten Ethernet-Schnittstellen.
- Medizintechnik: Wo höchste Anforderungen an Patientensicherheit und Isolation bestehen.
- Labor- und Messtechnik: Zur Verhinderung von Erdungsschleifen und zur Isolierung von Messgeräten von potenziell störenden Umgebungen.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | 1-fach Optokoppler (Optokoppler-Baustein) |
| Isolationsspannung (AC) | 5 kV (Effektivwert, 1 Minute) – Bietet eine außergewöhnlich hohe Widerstandsfähigkeit gegen Spannungsspitzen und Überschläge. |
| Ausgangsspannung (V_CEO) | 80 V – Ermöglicht den sicheren Betrieb in Schaltungen mit moderaten Spannungspegeln auf der Ausgangsseite. |
| Ausgangsstrom (I_C) | 50 mA (Dauerhaft) – Genug Stromkapazität für die Ansteuerung vieler verschiedener Lasten und Schaltungen. |
| Stromübertragungsverhältnis (CTR) | 50-600% – Bietet eine breite Palette an Ansprechverhalten, was die Flexibilität in der Schaltungsgestaltung erhöht. |
| Gehäusetyp | DIP-4 (Dual In-line Package, 4 Pins) – Standardisierte Bauform für einfache Montage auf Leiterplatten mittels Through-Hole-Technologie (THT). |
| Anzahl Kanäle | 1 – Eine isolierte Signalverbindung pro Baustein. |
| Betriebstemperaturbereich | Konzipiert für einen zuverlässigen Betrieb unter typischen Umgebungsbedingungen in industriellen und kommerziellen Anwendungen. Spezifische Werte entnehmen Sie bitte dem Datenblatt. |
FAQ – Häufig gestellte Fragen zu LTV 816 – 1-fach Optokoppler, 5kV, 80V, 50mA, 50-600%, DIP-4
Was genau ist ein Optokoppler und welche Funktion erfüllt der LTV 816?
Ein Optokoppler, auch Fotokoppler genannt, ist ein elektronisches Bauteil, das eine elektrische Verbindung zwischen zwei Stromkreisen herstellt, indem er Licht verwendet. Der LTV 816 nutzt eine interne Infrarot-Leuchtdiode (IR-LED), deren Licht von einem Fototransistor auf der anderen Seite detektiert wird. Dies ermöglicht eine galvanische Trennung, d.h. es gibt keine direkte elektrische Verbindung, wodurch die Steuerungsseite vor potenziell schädlichen Spannungen und Strömen auf der Lastseite geschützt wird.
Warum ist eine Isolationsspannung von 5kV für meine Anwendung wichtig?
Eine Isolationsspannung von 5kV bedeutet, dass der Optokoppler Spannungen bis zu diesem Wert sicher trennen kann, ohne dass es zu einem Durchschlag kommt. Dies ist entscheidend in Anwendungen, bei denen hohe Spannungen vorhanden sind, z.B. in Schaltnetzteilen, Motortreibern oder industriellen Steuerungen, um sowohl die empfindliche Steuerelektronik als auch das Bedienpersonal vor gefährlichen Spannungsspitzen oder direkten Berührungen zu schützen. Dies erfüllt oft strenge Sicherheitsnormen.
Was bedeutet das Stromübertragungsverhältnis (CTR) von 50-600% und welche Vorteile bietet es?
Das Stromübertragungsverhältnis (CTR) gibt an, wie viel Ausgangsstrom (vom Fototransistor) bei einem bestimmten Eingangsstrom (durch die IR-LED) fließt. Ein Wert von 50-600% bedeutet, dass der Optokoppler sehr flexibel ist. Ein hoher CTR-Wert ermöglicht es, den Fototransistor mit einem geringen Eingangsstrom zuverlässig zu schalten, was die Effizienz erhöht und die Belastung der Eingangssteuerung reduziert. Ein breiter CTR-Bereich ist auch vorteilhaft, da er Schwankungen im Eingangsstrom besser ausgleichen kann.
Ist der LTV 816 für Hochfrequenzanwendungen geeignet?
Der LTV 816 ist primär für die Signalübertragung und galvanische Trennung konzipiert. Während er für viele digitale und langsame analoge Signale hervorragend geeignet ist, gibt es für sehr hochfrequente Anwendungen spezielle Optokoppler mit höherer Bandbreite. Die genauen Frequenzgrenzen und die Leistung bei höheren Frequenzen hängen von der spezifischen Schaltung und den Betriebsbedingungen ab. Für präzise Hochfrequenzanwendungen sollte das Datenblatt konsultiert oder spezielle Hochfrequenz-Optokoppler in Betracht gezogen werden.
Welche Art von Lasten kann ich mit dem LTV 816 steuern?
Der LTV 816 kann eine Vielzahl von Lasten steuern, solange deren Strom- und Spannungsanforderungen innerhalb seiner Spezifikationen liegen. Der Ausgangsfototransistor kann bis zu 50mA Dauerstrom führen und Spannungen bis 80V schalten. Typische Lasten umfassen Relaisspulen, Transistoren oder MOSFETs zur Ansteuerung höherer Ströme, LEDs zur Signalisierung oder weitere digitale Logikschaltungen. Wichtig ist, dass die Last auf der Sekundärseite liegt und nicht mehr Strom benötigt, als der Optokoppler liefern kann.
Wie unterscheidet sich der LTV 816 von anderen Optokoppler-Typen?
Der LTV 816 ist ein gängiger Fototransistor-Optokoppler, der eine solide Balance zwischen Leistung, Kosten und Verfügbarkeit bietet. Es gibt jedoch andere Optokoppler-Typen wie z.B. Fotodioden-, Foto-Darlington- oder Fotothyristor-Optokoppler, die für spezifischere Anwendungen optimiert sind. Der LTV 816 zeichnet sich durch seine hohe Isolationsspannung, das flexible CTR und seine Eignung für eine breite Palette von Standardanwendungen aus, was ihn zu einer bevorzugten Wahl für viele Ingenieure macht.
Benötige ich zusätzliche Komponenten, um den LTV 816 zu verwenden?
Ja, für den Betrieb des LTV 816 werden typischerweise einige zusätzliche Komponenten benötigt. Auf der Eingangsseite benötigen Sie einen Vorwiderstand für die interne IR-LED, um den Strom zu begrenzen und die Lebensdauer zu verlängern. Auf der Ausgangsseite, je nach Anwendung, kann ein Bürde-Widerstand (Pull-up-Widerstand) erforderlich sein, um das Ausgangssignal richtig zu definieren, oder ein Schutzwiderstand, falls die Last stark induktiv ist. Die genauen Beschaltungen sind dem jeweiligen Applikationsdatenblatt zu entnehmen.
